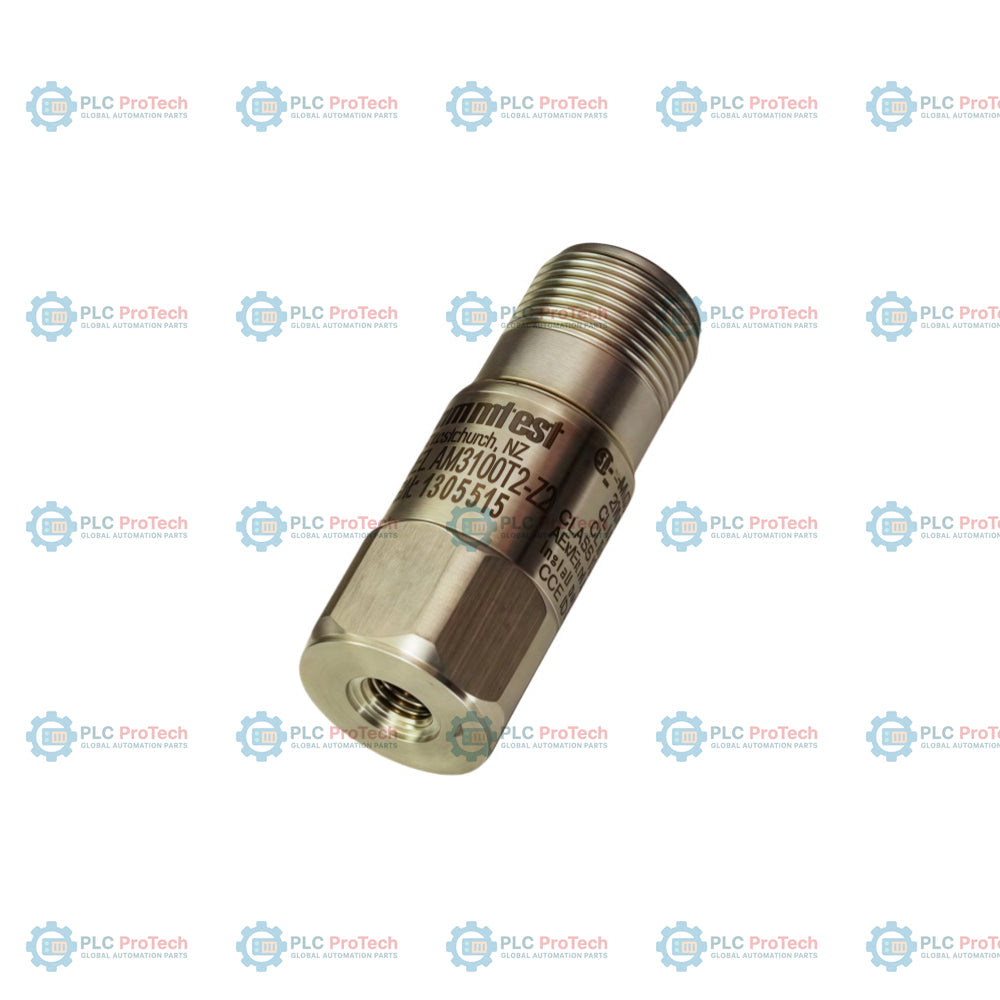

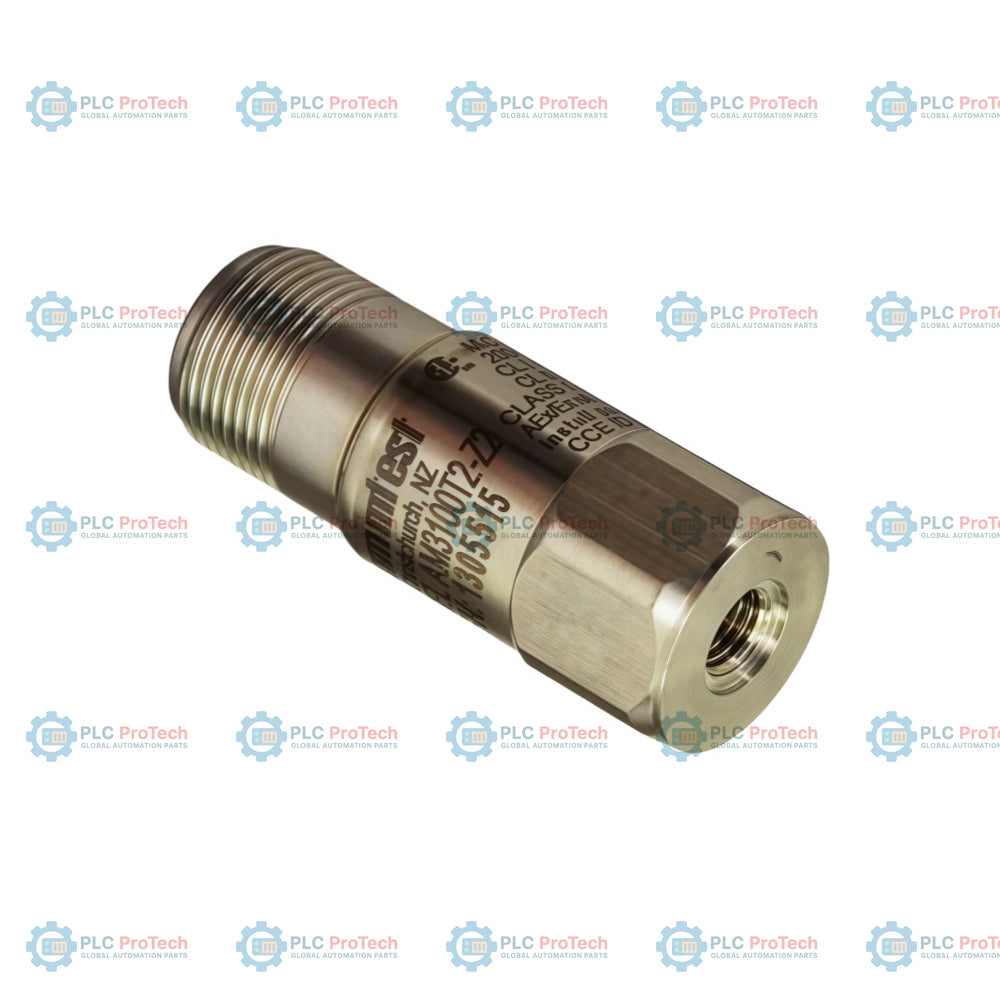

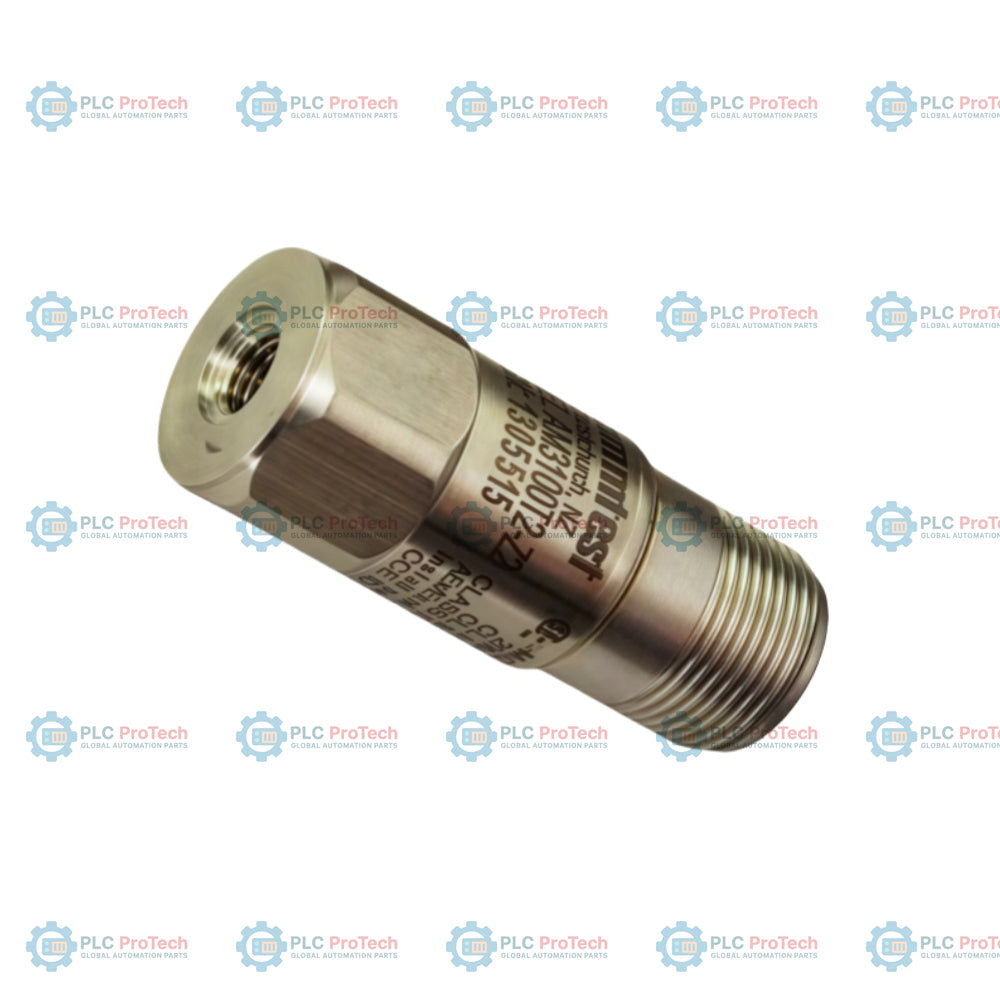

Bently Nevada AS3100S2-Z2 accelerometro piezoelettrico con elettronica integrata (IEPE)

SKU AS3100S2-Z2

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: AS3100S2-Z2

  • Country of origin:United States

  • Product Type: Accelerometro

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 145g

  • Dimensions: 28 cm x 9,2 cm x 7,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Il Bently Nevada AS3100S2-Z2 è un accelerometro piezoelettrico con elettronica integrata (IEPE), progettato per l'acquisizione ad alta densità dei segnali di vibrazione in ambienti industriali gravosi. Operando tramite un elemento sensibile a taglio in ceramica PZT accoppiato a un amplificatore di carica interno, questo dispositivo converte i vettori di accelerazione meccanica in un'uscita di tensione a bassa impedenza proporzionale, su un ampio intervallo dinamico. Il sensore presenta un'interfaccia con connettore laterale a 2 pin in stile MIL-C-5015, offre una sensibilità nominale calibrata di 100 mV/g e mantiene un campo di misura fino a 80 g di accelerazione di picco. Richiede una sorgente di alimentazione a corrente costante standard da 18-30 VCC (2-10 mA) per alimentare l'elettronica interna, garantendo un'elevata immunità alle interferenze elettromagnetiche e alle interferenze a radiofrequenza (EMI/RFI), oltre a un design con custodia isolata che previene i loop di massa nelle applicazioni permanenti di monitoraggio della dinamica dei rotori.

Specifiche hardware

Parametro Specifica
Design dell'elemento sensibile Ceramica PZT / modalità di taglio
Sensibilità nominale 100 mV/g ±5% a 25 Celsius
Intervallo di accelerazione 80 g di picco
Non linearità dell'ampiezza 1% massimo
Risposta in frequenza (±10%) Da 1,0 Hz a 5.000 Hz
Risposta in frequenza (±3 dB) Da 0,5 Hz a 10.000 Hz
Frequenza di risonanza 22 kHz nominali
Sensibilità trasversale Massimo ±5% dell'allineamento assiale
Risposta alla temperatura (-55 Celsius) Deviazione del -20% rispetto alla linea di base
Risposta alla temperatura (+120 Celsius) Deviazione del +10% rispetto alla linea di base
Sorgente della tensione di eccitazione Da 18 VCC a 30 VCC
Alimentazione a corrente costante Da 2 mA a 10 mA tramite diodo di regolazione
Impedenza di uscita 100 Ohm massimo
Tensione di uscita della polarizzazione CC 12 VCC nominali
Rumore a banda larga (da 2,5 Hz a 25 kHz) 700 micro-g
Rumore spettrale a 10 Hz 10 micro-g/radice di Hz
Rumore spettrale a 100 Hz 5 micro-g/radice di Hz
Rumore spettrale a 1.000 Hz 5 micro-g/radice di Hz
Intervallo della temperatura operativa Da -55 Celsius a 120 Celsius
Limite operativo alle vibrazioni 500 g di picco
Limite di distruzione da urto 5.000 g di picco
Sensibilità elettromagnetica 70 micro-g/gauss massimo
Materiale dell'alloggiamento Acciaio inossidabile 316L
Profilo di tenuta Tenuta ermetica
Sensibilità alla deformazione della base 0,002 g/micro-deformazione massimo
Montaggio per l'installazione meccanica Foro filettato 1/4-28 UNF
Porta di collegamento elettrico Uscita laterale, connettore a 2 pin in stile MIL-C-5015
Classificazione dell'area pericolosa Classificato per Zona 2
Peso strutturale netto 145 grammi

Note di progettazione

  • Diagnostica della tensione di polarizzazione: Il monitoraggio della tensione di uscita di polarizzazione nominale a 12 VCC funge da strumento diagnostico per lo stato del sensore. Uno spostamento significativo verso il rail di alimentazione indica un circuito aperto o una condizione di mancata alimentazione, mentre una caduta verso 0 VCC indica un guasto da cortocircuito all'interno del sensore o del cablaggio di campo.
  • Isolamento della messa a terra: Il circuito di rilevamento interno è completamente isolato dall'alloggiamento esterno in acciaio inossidabile 316L e dalle schermature, garantendo che il montaggio dell'involucro sulle strutture di macchinari soggette a vibrazioni non possa creare percorsi di terra parassiti o compromettere i monitor paralleli di protezione delle turbomacchine.
  • Mitigazione della risposta trasversale: Per ridurre al minimo l'interferenza dei segnali fuori asse, assicurarsi che la linea centrale assiale dell'accelerometro coincida esattamente con il vettore di vibrazione designato; il sensore limita gli errori di misurazione trasversali a meno del ±5% dell'ingresso assiale primario.

Linee guida operative

  • Esecuzione del serraggio di montaggio: Assicurarsi che la superficie di accoppiamento sia rettificata e piana, nonché priva di detriti. Fissare il perno di montaggio da 1/4-28 UNF utilizzando una chiave dinamometrica calibrata, per evitare l'attenuazione della trasmissione alle alte frequenze o picchi di risonanza artificiali.
  • Limiti di lunghezza dei cavi: Limitare i percorsi dei cavi a doppino intrecciato schermato a una lunghezza massima di 100 piedi per ridurre al minimo la capacità parassita del cavo, che può attenuare i segnali ad alta frequenza e introdurre sfasamenti.
  • Immersione e tenuta dei connettori: Sebbene l'alloggiamento presenti un design ermetico, è necessario utilizzare appositi cappucci protettivi ambientali o gruppi di conduit con grado IP sui pin del connettore MIL-C-5015 se il sito di installazione è soggetto a lavaggi diretti o all'immersione in fluidi.

FAQ tecniche e per l'approvvigionamento

Domanda: Qual è lo scopo dei circuiti integrati di protezione da ESD e dall'inversione dei collegamenti in questo modello IEPE?

Risposta: La circuiteria interna protegge l'amplificatore interno di carica a corrente costante dai danni causati dalle scariche elettrostatiche durante la manipolazione e previene il guasto dei componenti se i conduttori di alimentazione e del segnale vengono collegati accidentalmente in modo incrociato durante la terminazione sul campo.

Domanda: Quali accessori sono inclusi di serie nella confezione per questo specifico codice con certificazione Zona 2?

Risposta: Ogni confezione di fabbrica include un accelerometro AS3100S2-Z2 con uscita laterale, un perno di montaggio meccanico filettato da 1/4-28 a 1/4-28 UNF e la relativa scheda con i dati di calibrazione.

Domanda: È possibile collegare direttamente questo accelerometro a un canale di un sistema di monitoraggio con ingresso in tensione senza un'interfaccia a corrente costante?

Risposta: No. Essendo un trasduttore di tipo IEPE, richiede un'alimentazione esterna a diodo a corrente costante che fornisca da 2 a 10 mA a 18-30 VCC sovrapposta alla linea del segnale, per alimentare il suo amplificatore interno prima di poter leggere un segnale di tensione CA.
