Descrizione

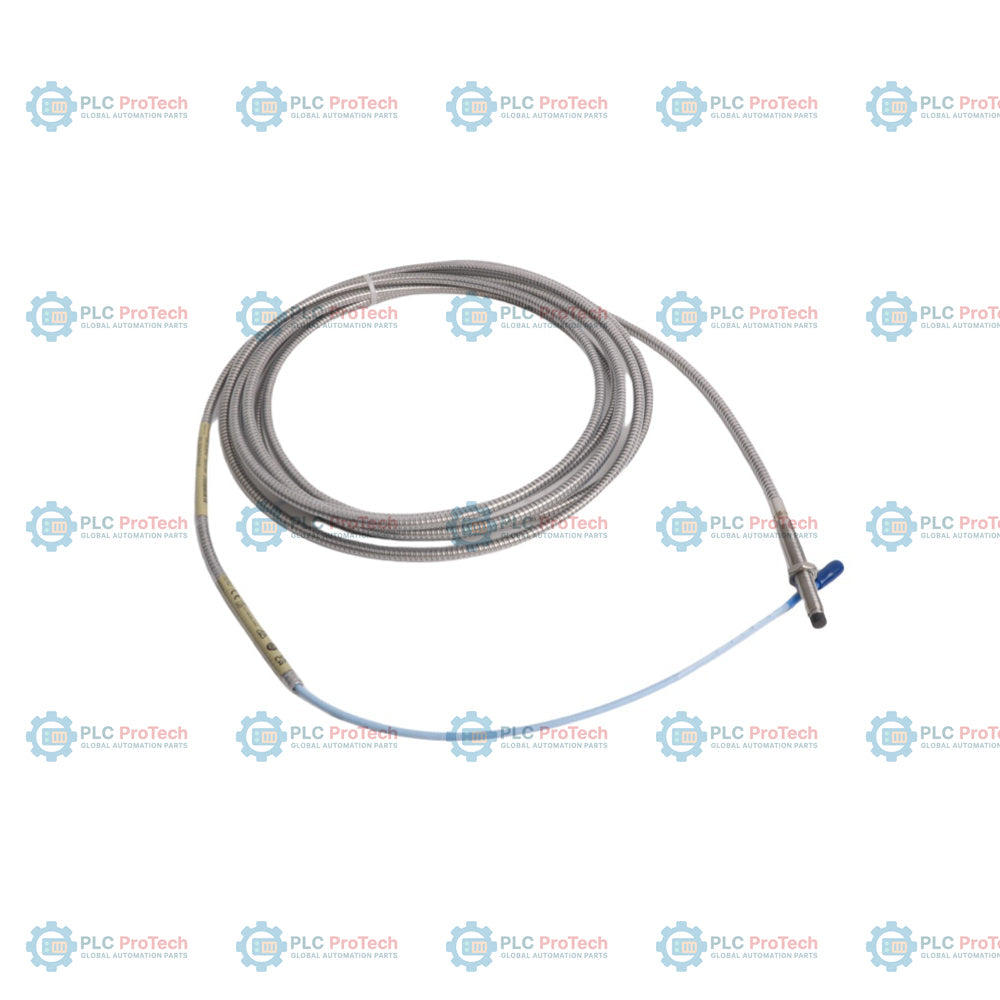

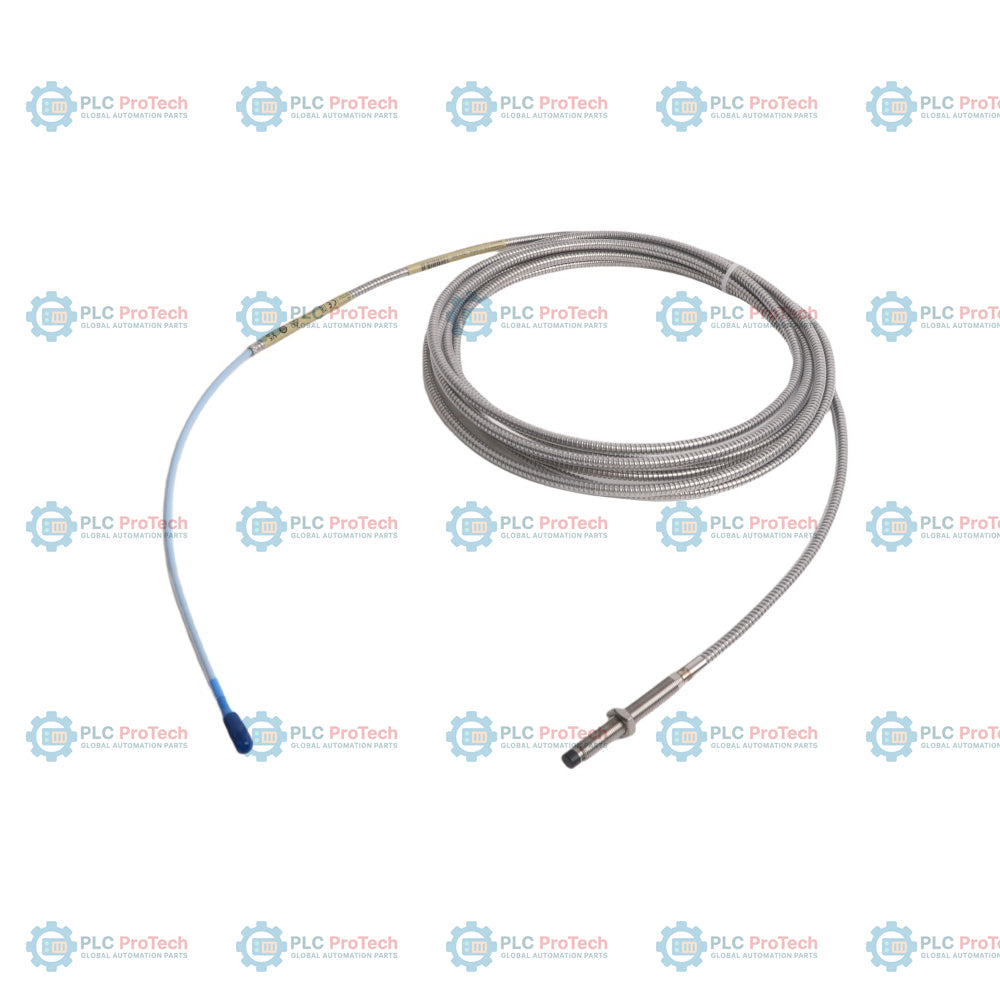

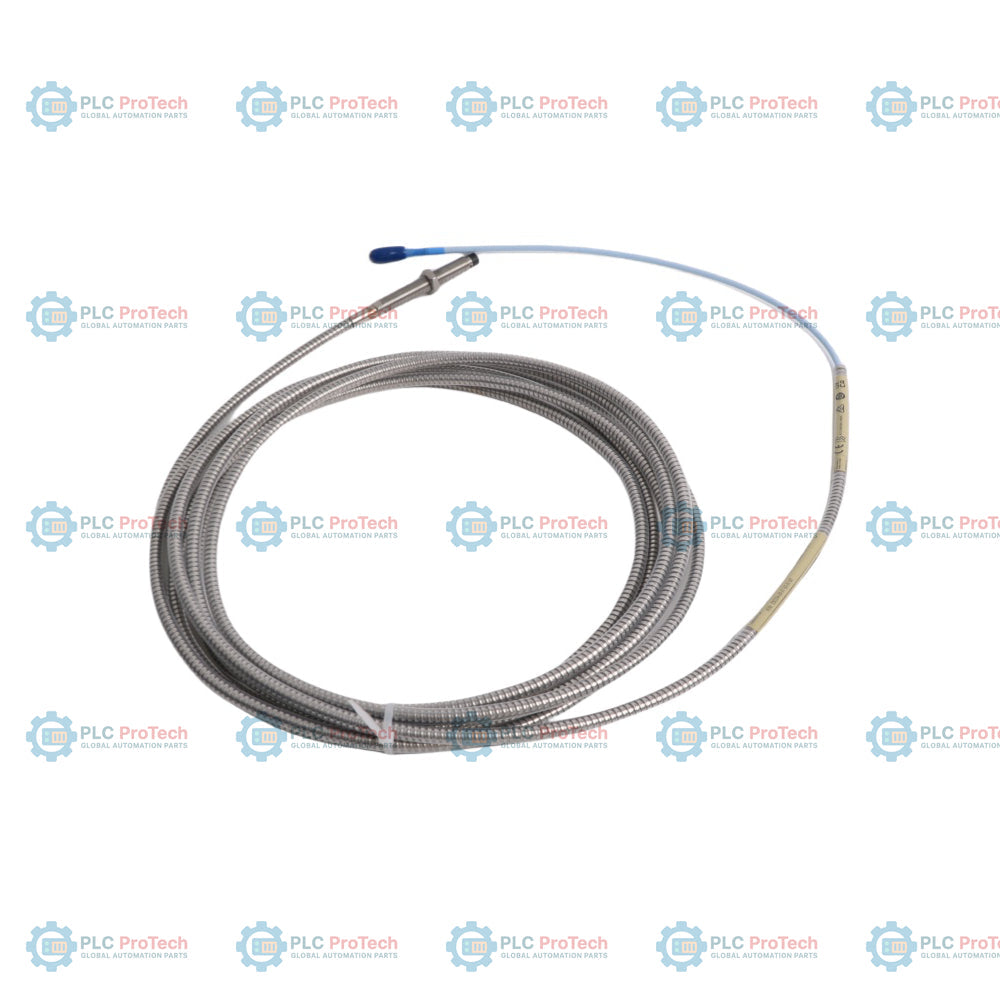

330104-00-07-50-02-00: questa sonda di prossimità 3300 XL da 8 mm presenta un corpo filettato metrico M10 x 1 con armatura integrata in acciaio inossidabile, Opzione 00 completamente filettata (lunghezza non filettata di 0 mm), Opzione 07 con lunghezza complessiva del corpo di 70 mm, Opzione 50 con lunghezza totale del cavo di 5,0 metri e connettore coassiale ClickLoc miniaturizzato Opzione 02 senza protezione del connettore.

Questo trasduttore a correnti parassite senza contatto viene utilizzato nei sistemi di protezione delle macchine per monitorare le vibrazioni dell’albero, la posizione assiale e i riferimenti Keyphasor su macchinari rotanti con cuscinetti a film d’olio. L’armatura in acciaio inossidabile circonda il cavo coassiale standard da 75 ohm, prevenendo tagli meccanici, schiacciamenti e abrasioni in ambienti operativi difficili. Si integra con i sistemi Proximitor standard 3300 XL da 5 metri e corrisponde ai profili di compatibilità fisica ed elettrica dell’hardware standard per il monitoraggio industriale.

Caratteristiche

• Corpo metrico M10 x 1: struttura con filettatura metrica standard per un retrofit agevole e il montaggio diretto su macchinari europei e metrici.
• Opzione non filettata da 0 mm: corpo in acciaio completamente filettato (Opzione 00) per la massima profondità di avvitamento e un supporto di installazione rigido.
• Lunghezza del corpo filettato di 70 mm: la maggiore profondità della filettatura (Opzione 07) è adatta al montaggio attraverso pareti o su staffe quando è necessario un posizionamento preciso della sonda.
• Lunghezza totale del cavo di 5,0 metri: cavo integrato da 5,0 metri (Opzione 50), progettato per il collegamento diretto a sensori Proximitor da 5 metri senza richiedere un cavo di prolunga intermedio.
• Connettore coassiale ClickLoc: il connettore maschio miniaturizzato placcato in oro (Opzione 02) garantisce una connessione fisica sicura con un’attenuazione minima del segnale.
• Armatura flessibile in acciaio inossidabile: l’armatura elicoidale protettiva in acciaio inossidabile AISI 302/304 sopra una guaina FEP standard protegge il cavo dai danni fisici.

Applicazioni

• Misurazioni delle vibrazioni radiali dell’albero su turbine, compressori e pompe ad alta velocità
• Monitoraggio della posizione della spinta assiale per la verifica del posizionamento del rotore
• Misurazioni della velocità e dei riferimenti temporali Keyphasor su componenti rotanti
• Installazioni industriali che richiedono un’armatura fisica del cavo contro il contatto con strutture

Informazioni per l’ordine

Non sono necessarie approvazioni di enti per aree pericolose

Connessioni e interfacce

Linee guida per l'installazione

• Limiti di coppia: la coppia di montaggio consigliata per l'installazione è 7,5 N-m (66 in-lbf). Non superare la coppia nominale massima di 22,6 N-m (200 in-lbf).
• Protezione del cavo: non piegare il cavo armato oltre il raggio di curvatura minimo consentito di 25,4 mm (1,0 in) per evitare danni ai conduttori triaxiali interni.
• Cura del connettore: assicurarsi che il connettore miniaturizzato ClickLoc rimanga pulito, privo di olio o umidità e asciutto durante il processo di instradamento. Innestare saldamente a mano il blocco del connettore.
• Impegno della filettatura: assicurare il corretto allineamento con le filettature interne. Per evitare inceppamenti, si consiglia una lunghezza massima di impegno della filettatura di 15 mm.

Conformità e certificazioni

• Conforme alla normativa CE
• Conforme alla direttiva RoHS
• Pienamente conforme allo standard API 670 se integrato in un sistema 3300 XL da 8 mm compatibile
