Bently Nevada 330104-00-10-10-02-00 3300 XL 8mm Sonda di prossimità

Descrizione

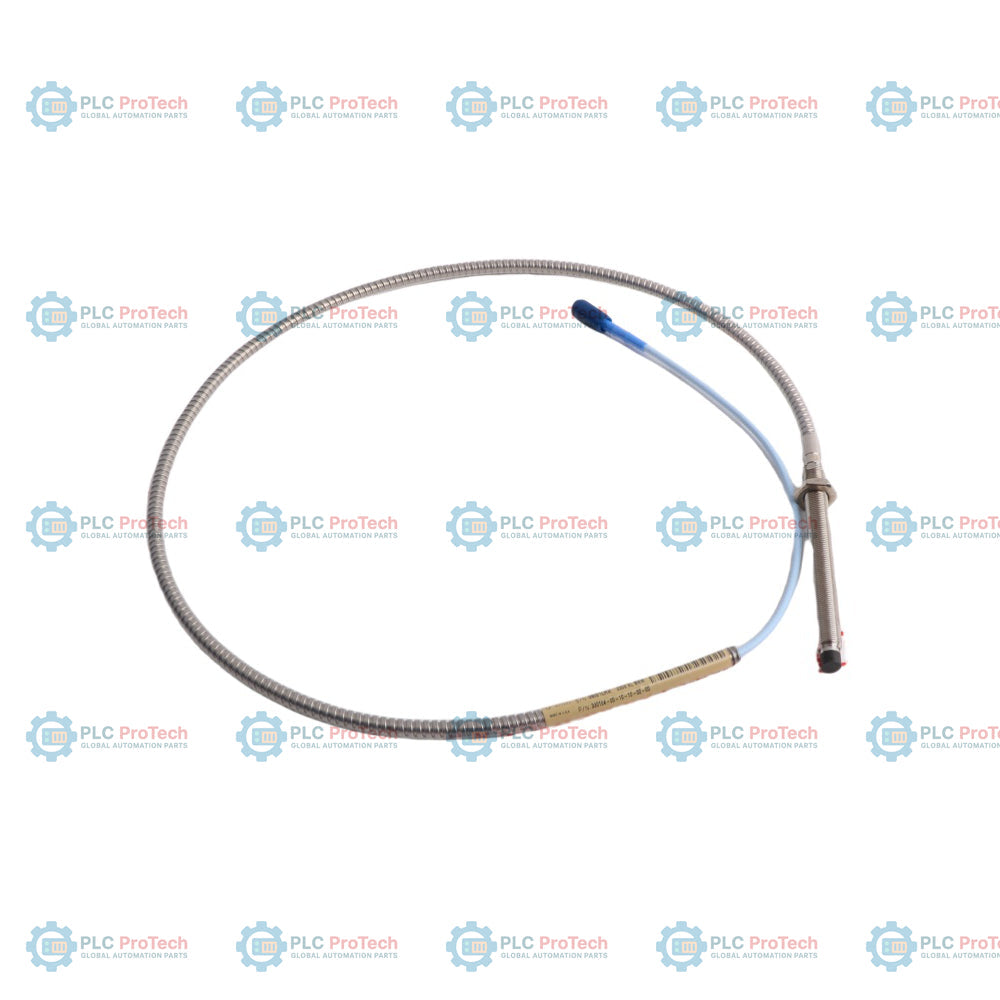

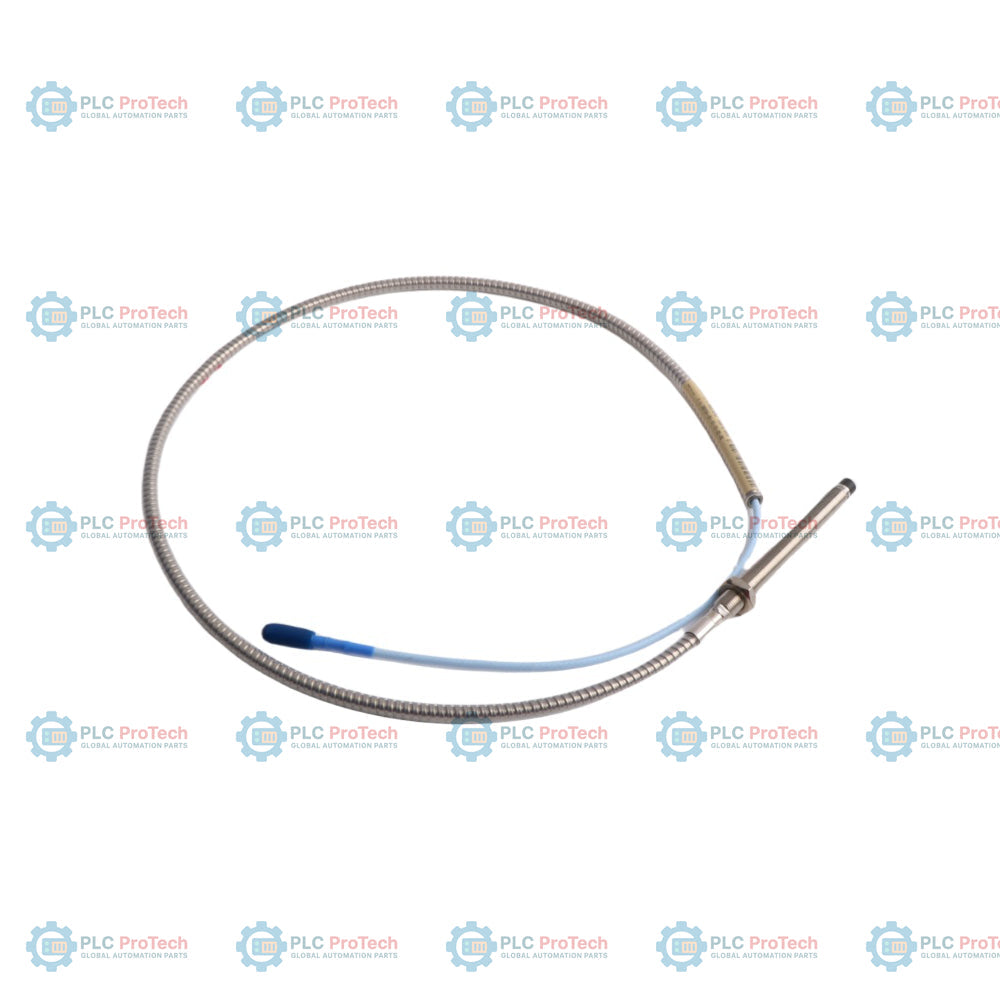

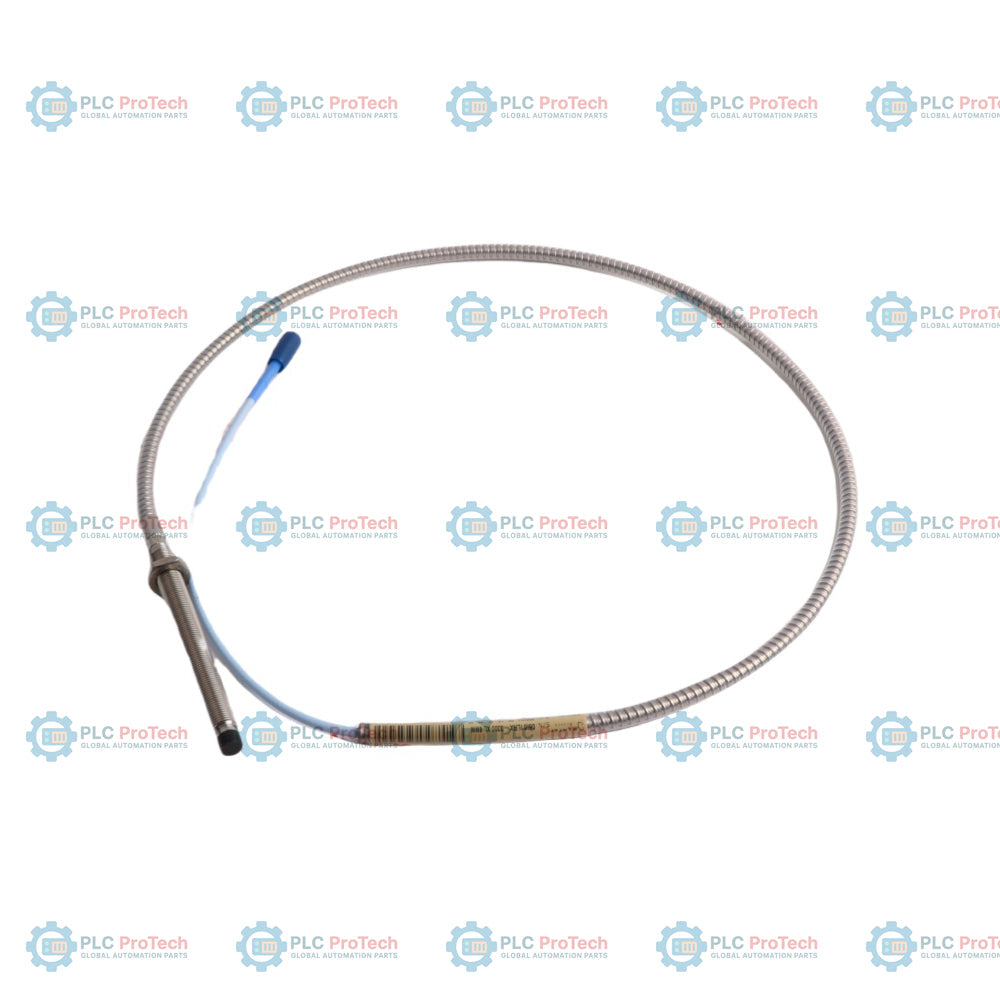

La Bently Nevada 330104-00-10-10-02-00 è una sonda di prossimità 3300 XL da 8 mm ad alte prestazioni con filettatura metrica, fornita con armatura in acciaio inossidabile e progettata come componente centrale del sistema trasduttore di prossimità 3300 XL da 8 mm. Basato sui principi delle correnti parassite, il sistema fornisce una tensione di uscita direttamente proporzionale alla distanza statica o dinamica tra la punta della sonda e la superficie conduttiva del bersaglio osservato, tipicamente in acciaio AISI 4140. Fornisce misurazioni precise della posizione statica per la spinta assiale o l'espansione termica, nonché misurazioni dinamiche per il monitoraggio delle vibrazioni dei cuscinetti a film fluido, il rilevamento della velocità e i riferimenti Keyphasor.

Questa sonda di prossimità standard da 8 mm presenta una robusta punta stampata in solfuro di polifenilene (PPS) che incapsula la bobina interna della sonda tramite un design TipLoc brevettato, offrendo un'estrema resistenza fisica e integrità strutturale in ambienti industriali difficili. Il corpo è realizzato in acciaio inossidabile AISI 303 o 304 di alta qualità e incorpora una giunzione CableLoc brevettata che offre fino a 330 N (75 lbf) di resistenza alla trazione, eliminando i rischi di distacco del cavo. Dotata di un connettore coassiale miniaturizzato ClickLoc placcato oro, la sonda consente connessioni affidabili serrabili a mano senza utensili, che si bloccano in posizione per impedire l'allentamento accidentale sotto le vibrazioni della macchina. Il 330104-00-10-10-02-00 è abbinato nativamente per fornire dati accurati sulla prossimità in macchinari critici per applicazioni di generazione di energia, lavorazione di petrolio e gas e macchinari rotanti industriali pesanti.

Caratteristiche

• Prestazioni conformi alla norma API 670: Il sistema trasduttore completo da 5 metri soddisfa tutte le rigorose specifiche della norma 670 dell'American Petroleum Institute (API) relative alla configurazione meccanica, all'intervallo lineare, alla precisione e alla stabilità della temperatura.
• Architettura di progettazione intercambiabile: I componenti del sistema completo consentono la totale intercambiabilità senza abbinare singolarmente i componenti né eseguire la ricalibrazione manuale al banco.
• Meccanismo di stampaggio TipLoc brevettato: Garantisce un legame estremamente robusto tra la punta della sonda in solfuro di polifenilene (PPS) e il corpo della sonda in acciaio inossidabile, per una tenuta ad alta pressione.
• Resistenza alla trazione CableLoc integrata: Offre un'eccezionale resistenza massima alla trazione nominale di 330 N (75 lbf) tra il corpo della sonda e il cavo della sonda.
• Connettore ClickLoc resistente alla corrosione: I connettori in ottone placcato oro o rame-berillio placcato oro emettono un clic quando vengono serrati a mano, garantendo un giunto sicuro senza utensili aggiuntivi.
• Protezione flessibile con armatura in acciaio inossidabile: Dotata di una guaina protettiva integrata e flessibile in acciaio inossidabile AISI 302 o 304, con una guaina esterna in fluoruro di etilene propilene (FEP) per la massima sicurezza nel passaggio meccanico.
• Backward System Compatibility: Seamlessly interchangeable and backward compatible with standard non-XL Bently Nevada 3300 series 5 mm and 8 mm proximity transducer system configurations.

Compatibilità con i sistemi precedenti: intercambiabile senza problemi e compatibile con le configurazioni standard dei sistemi di trasduttori di prossimità Bently Nevada serie 3300 non-XL da 5 mm e 8 mm.

• Applicazioni
• Macchinari con cuscinetti a film fluido: monitoraggio delle vibrazioni radiali e della posizione assiale su turbine, compressori e pompe ad alta velocità.
• Turbine idroelettriche e a vapore: analisi dello spostamento di grandi alberi rotanti e dell'espansione assoluta del corpo.
• Sistema Keyphasor e di riferimento di fase: fornisce impulsi di temporizzazione accurati una volta per giro per l'analisi della fase delle vibrazioni e l'acquisizione della velocità di rotazione assoluta.
• Compressori ed espansori industriali: profilazione dinamica dell'orbita dell'albero e monitoraggio della funzione di sgancio di sicurezza della posizione assiale.

Riduttori per impieghi gravosi: monitoraggio dei giochi dell'albero interno e dell'integrità dell'allineamento durante cicli operativi termici prolungati.

Informazioni per l'ordine 330104 La suddivisione seguente illustra le configurazioni verificate estratte per le

Opzione di approvazione dell'ente: non richiesta

Specifiche tecniche

Specifiche meccaniche e dei materiali

Limiti ambientali

Connessioni/Interfacce

I collegamenti dell'interfaccia del sistema di trasduttori di prossimità 3300 XL da 8 mm utilizzano connessioni ad alta integrità progettate per prevenire l'iniezione di rumore e la perdita di potenza del segnale:

Linee guida per l'installazione

• Regolazione della distanza della sonda: Durante l'installazione, assicurarsi che la distanza meccanica tra la punta in PPS e l'albero rotante sia impostata esattamente a 1.27 mm (50 mils) utilizzando uno spessimetro, per stabilire una lettura della distanza di tensione di circa -10 Vdc al centro del profilo lineare.
• Coppia di innesto della filettatura: Serrare la custodia con filettatura metrica M10 x 1 al livello di coppia consigliato di 7.5 Nm (66 in-lbf). Non superare il limite massimo nominale di 22.6 Nm (200 in-lbf) per evitare danni alla custodia.
• Riduzione al minimo della diafonia: Mantenere una distanza minima di separazione di almeno 40 mm (1.6 in) per le misurazioni della disposizione della posizione assiale o di 38 mm (1.5 in) per le installazioni di spostamento radiale, per mantenere la diafonia al di sotto di 50 mV.
• Protocollo di serraggio dei connettori: I connettori devono essere uniti serrandoli a mano finché non si percepisce un "clic" udibile. Se si collega un connettore in acciaio inossidabile non XL a un connettore in stile 3300 XL, utilizzare una pinza per serrare a mano più un ulteriore 1/8 di giro, fino a una coppia massima di 0.565 Nm (5 in-lbf).
• Protezione da umidità e olio: Utilizzare i protettori per connettori forniti per ogni installazione. Applicare il nastro in silicone solo in ambienti non oleosi, evitando le posizioni direttamente esposte a lubrificanti aggressivi per turbine.

Conformità e certificazioni

• Direttiva sul marchio CE: Piena conformità alle linee guida europee standard sul marchio CE per la strumentazione industriale.
