Descrizione

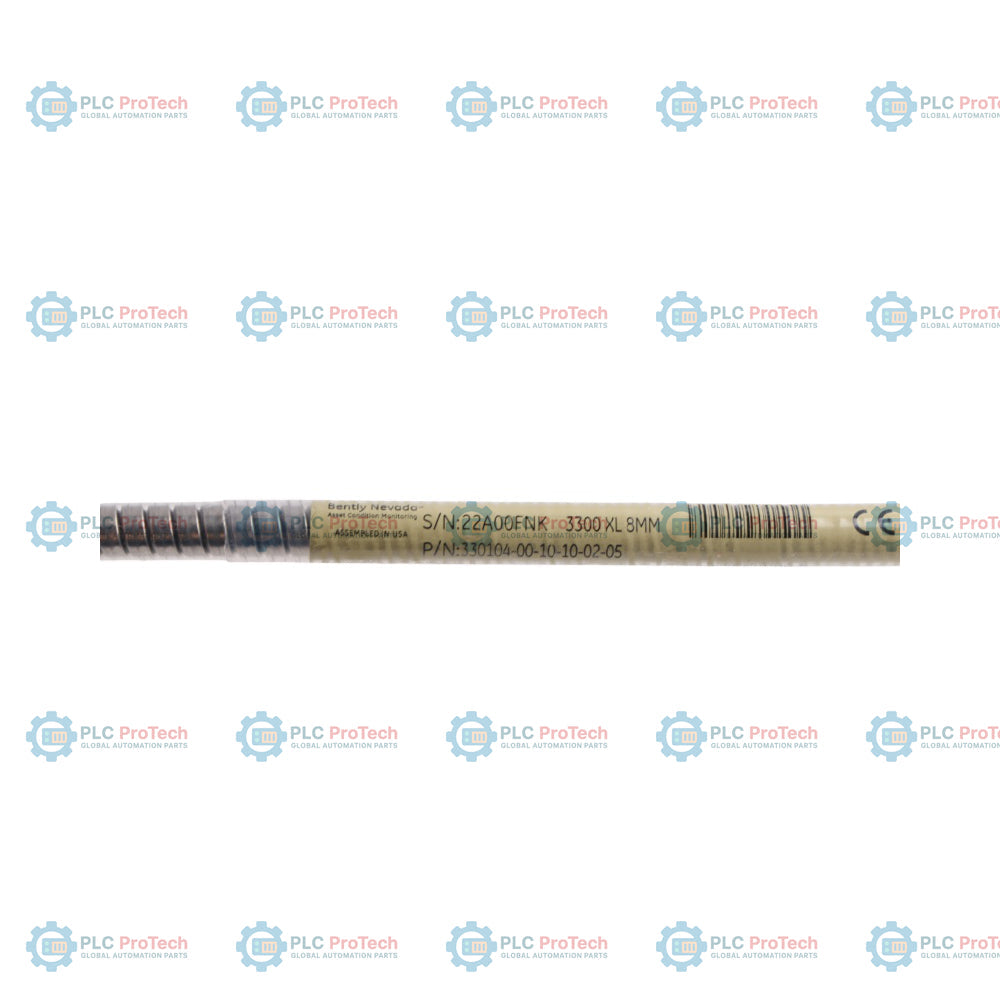

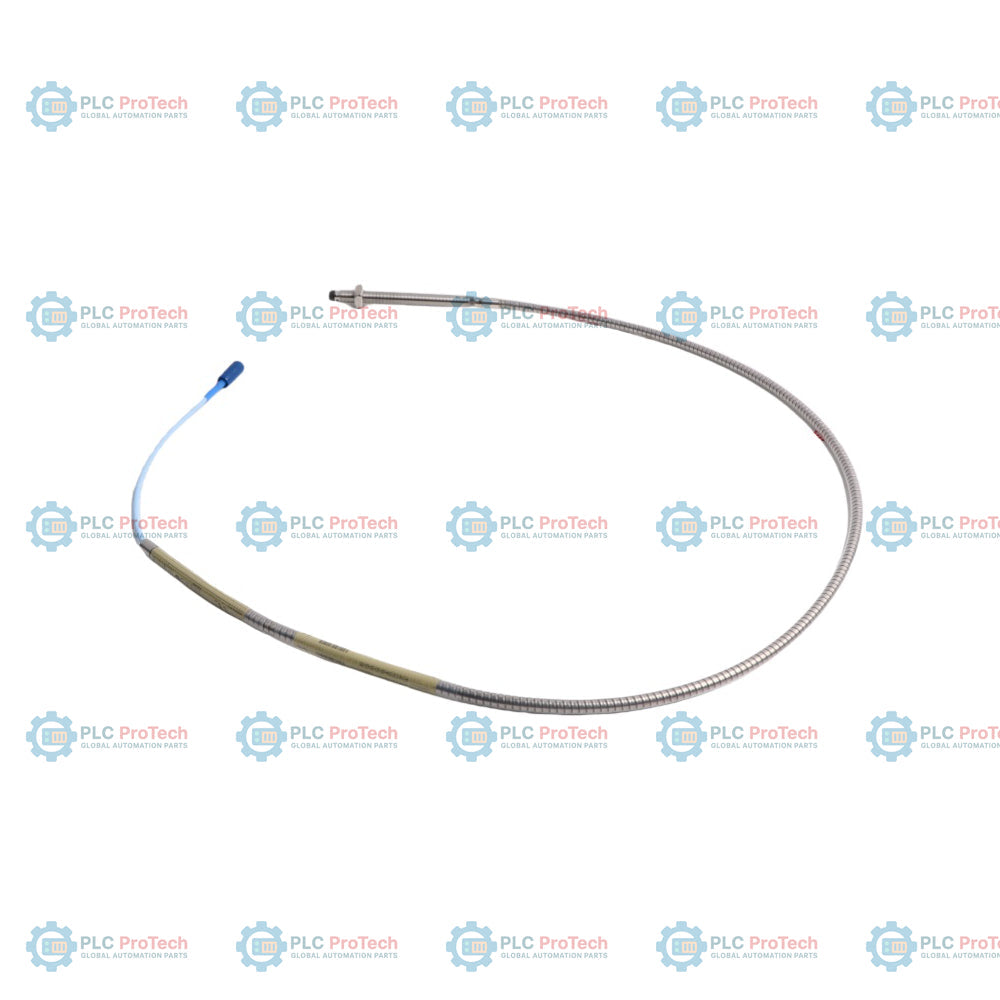

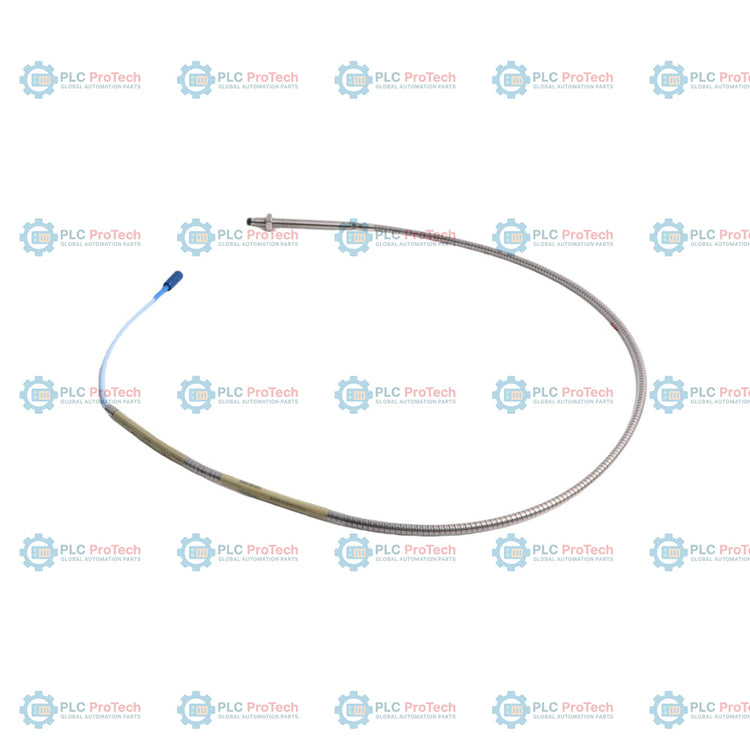

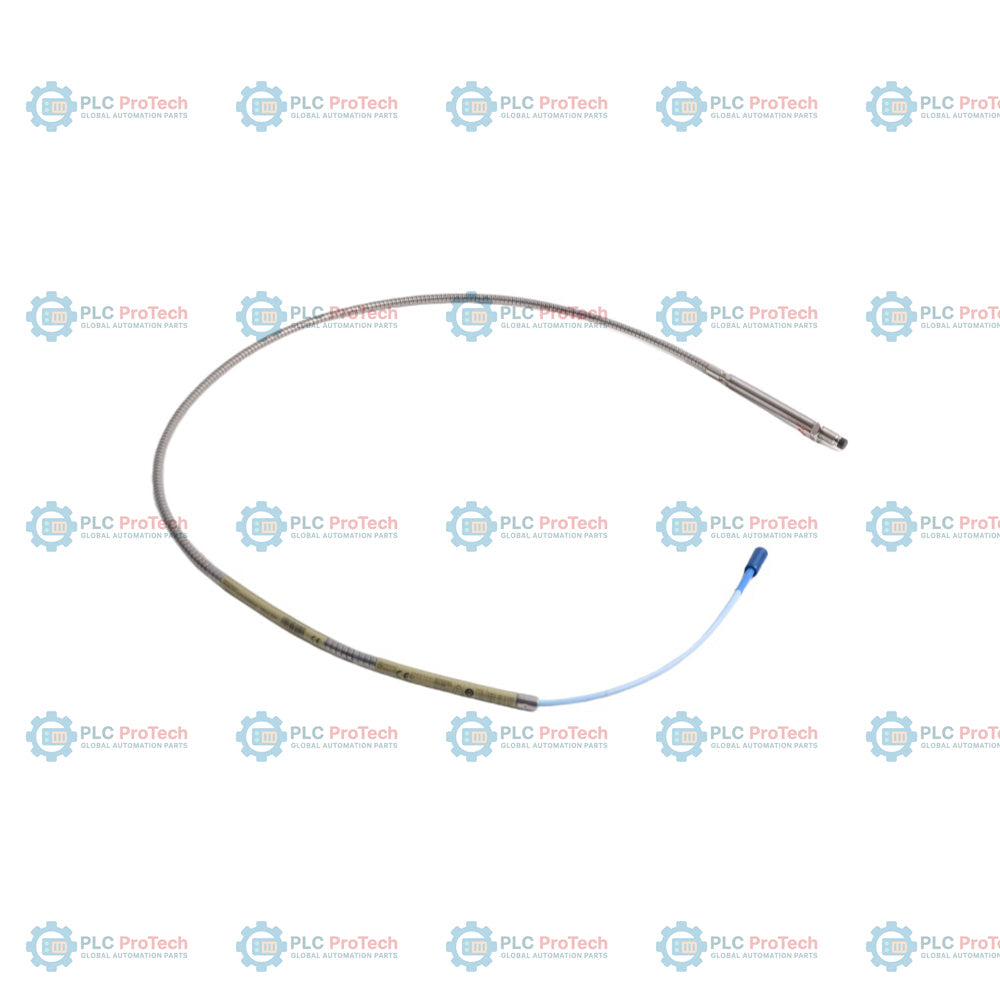

L’opzione 00 (lunghezza non filettata di 0 mm) e l’opzione 10 (lunghezza complessiva della custodia di 100 mm) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm con armatura in acciaio inossidabile — 330104-00-10-10-02-05. Questa sonda di prossimità 3300 XL da 8 mm con filettatura metrica presenta filettature M10 x 1 e una custodia completamente filettata, offrendo protezione fisica e resistenza ai contaminanti ambientali grazie all’armatura integrata in acciaio inossidabile sul cavo. A differenza del modello 330103 non armato, questa configurazione include una canalina corazzata che previene abrasioni meccaniche, schiacciamenti e danni da taglio in ambienti difficili. La lunghezza totale di 1,0 metri è progettata per il montaggio diretto e termina con un connettore coassiale ClickLoc miniaturizzato senza protezione del connettore (opzione 02), con certificazioni ATEX, IECEx e CSA per aree pericolose (opzione 05).

La sonda funziona secondo il principio delle correnti parassite, misurando le distanze statiche e dinamiche tra la punta della sonda e l’albero target. Funziona come parte di un sistema trasduttore completo 3300 XL da 8 mm, che richiede un cavo di prolunga corrispondente e un sensore Proximitor 3300 XL. Questo modello specifico è configurato per applicazioni che richiedono una schermatura meccanica rinforzata su brevi distanze di collegamento all’interno di alloggiamenti metrici per macchinari.

Caratteristiche

• L’opzione 00 specifica una lunghezza non filettata di 0 mm su una custodia completamente filettata.
• L’opzione 10 definisce una lunghezza metrica complessiva della custodia di 100 mm con filettatura M10 x 1.
• L’armatura integrata in acciaio inossidabile (modello base 330104) fornisce protezione fisica al cavo coassiale.
• La lunghezza totale dell’opzione 10 specifica un gruppo cavo integrato da 1,0 metri (3,3 piedi).
• L’opzione 02 specifica un connettore coassiale ClickLoc miniaturizzato senza protezione del connettore.
• L’opzione 05 designa le approvazioni degli enti CSA, ATEX e IECEx per l’utilizzo in aree pericolose.
• Completamente compatibile con il sensore Proximitor Bently Nevada 3300 XL e con i cavi di prolunga standard.

Applicazioni

• Misurazioni delle vibrazioni e della posizione dell’albero su macchinari rotanti.
• Monitoraggio dello spostamento dinamico radiale dell’albero.
• Misurazione della posizione assiale e della spinta del rotore.
• Protezione dei macchinari all’interno di turbine a vapore, turbine a gas, compressori e pompe industriali.
• Applicazioni che richiedono un instradamento corazzato attraverso canaline o attorno a componenti meccanici soggetti a forte usura.

Informazioni sull’ordine

Specifiche tecniche

Linee guida per l'installazione

• Impegno della filettatura: la lunghezza massima consigliata di impegno della filettatura per filettature M10 x 1 è di 15 mm, per evitare inceppamenti durante l'installazione.
• Limiti di coppia: serrare manualmente i connettori coassiali ClickLoc. Non applicare una forza eccessiva né utilizzare utensili sui punti di accoppiamento coassiali.
• Instradamento: instradare il cavo armato lungo i telai strutturali, mantenendo un raggio di curvatura minimo di 38,1 mm (1,5 pollici) per evitare piegature o schiacciamenti.
• Calibrazione dell'intervallo lineare: assicurarsi che il sensore sia posizionato fisicamente entro l'intervallo lineare del sistema 3300 XL da 8 mm (in genere 2,0 mm / 80 mil) utilizzando un voltmetro digitale collegato all'uscita del sensore Proximitor.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C...T280C Dc (EPL Ga ed EPL Dc); Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• CSA/cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• Marchio CE: conforme alla Direttiva EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), capacità SIL 3 (HFT = 1)
