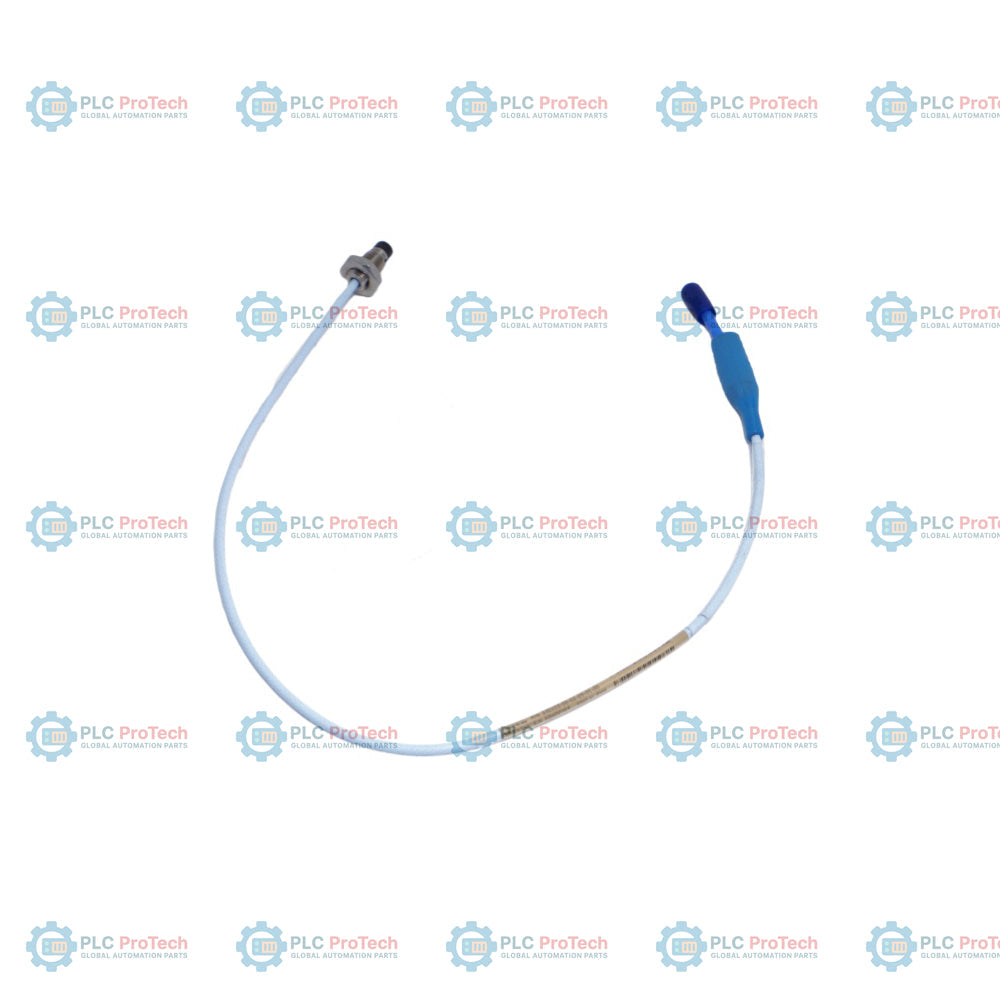

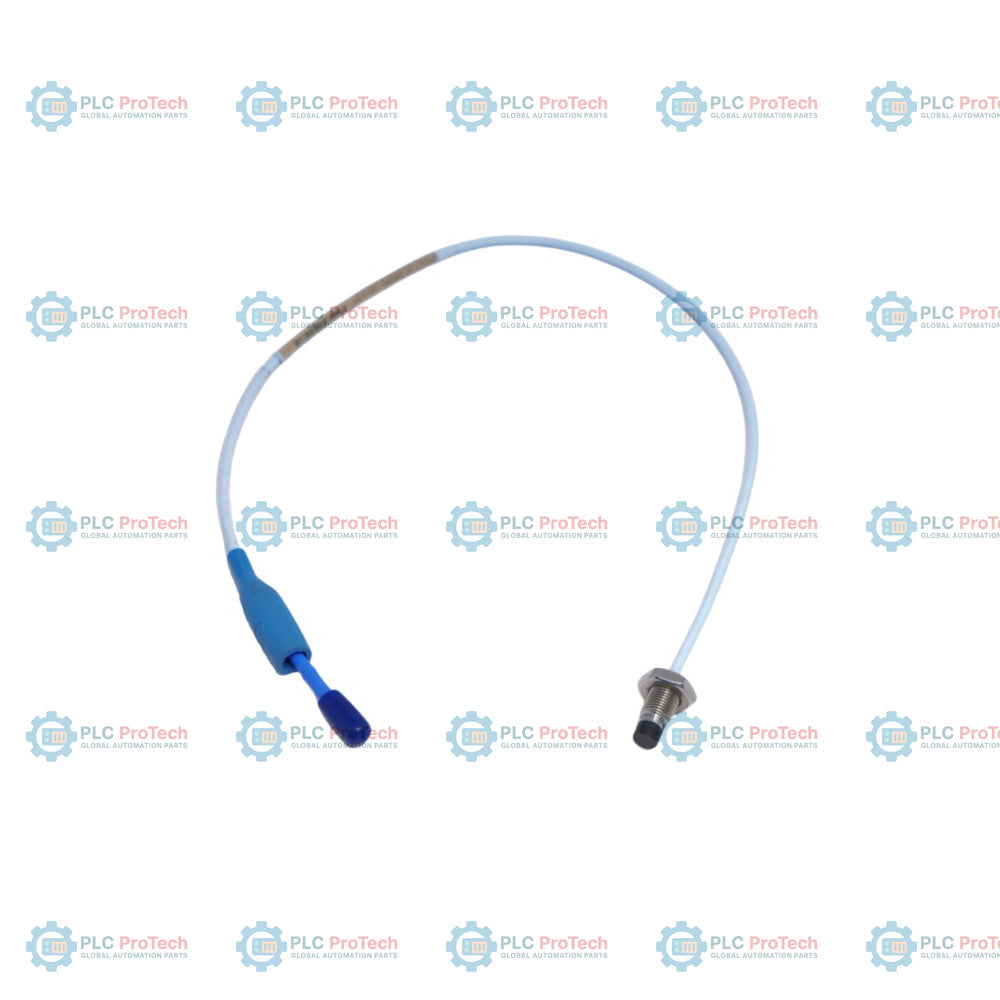

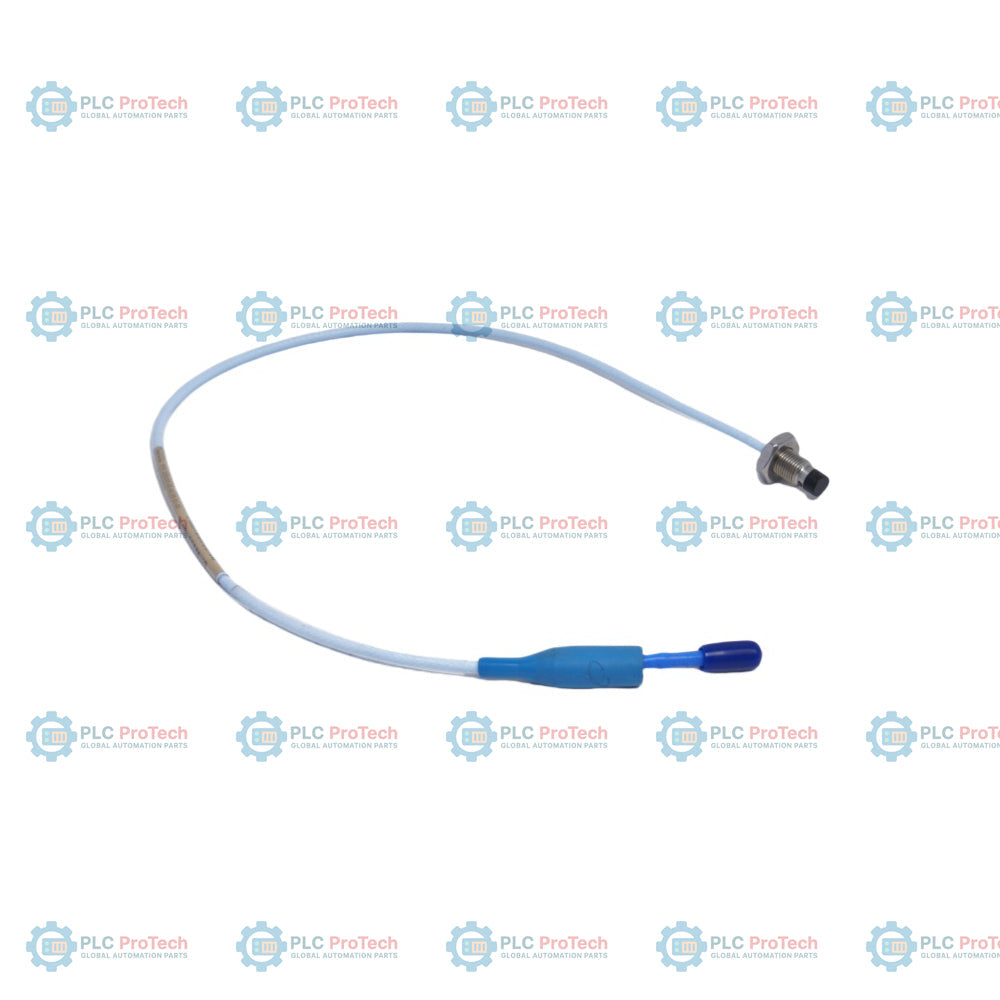

Bently Nevada 330103-00-02-20-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

L'opzione 00 (0 mm di lunghezza non filettata) e l'opzione 02 (20 mm di lunghezza complessiva del corpo) specificano questa configurazione di sonda filettata metrica M10 x 1 — 330103-00-02-20-02-05. Questa sonda di prossimità 3300 XL da 8 mm presenta un cavo standard da 2,0 metri (opzione C: 20) con un connettore coassiale ClickLoc miniaturizzato (opzione D: 02) ed è approvata per ambienti pericolosi secondo le certificazioni CSA, ATEX e IECEx (opzione E: 05). Progettata senza armatura meccanica, la sonda opera come parte di un sistema di trasduttore a correnti parassite per misurare vibrazioni, posizione e velocità dell'albero su macchinari rotanti. Si interfaccia direttamente con un sensore Proximitor 3300 XL compatibile e con un cavo di prolunga standard.

A differenza delle varianti configurate con cablaggio armato (come la serie 330104) o dotate di protezioni per connettori (opzione D: 01), questa configurazione utilizza una linea coassiale leggera senza armatura e un connettore ClickLoc standard. La filettatura metrica M10 x 1 si estende per l'intera lunghezza del corpo di 20 mm, poiché non è presente alcuna sezione non filettata (opzione A: 00), consentendo un montaggio diretto e a basso profilo nei carter dei macchinari in spazi ristretti.

Caratteristiche

• Corpo completamente filettato: presenta una filettatura metrica M10 x 1 con 20 mm di lunghezza del corpo e 0 mm di lunghezza non filettata, consentendo il montaggio diretto in carter di macchinari poco profondi.
• Cavo da 2,0 metri senza armatura: dotata di un cavo coassiale da 2,0 m senza armatura, che offre peso ridotto e flessibilità durante l'installazione.
• Connettore coassiale ClickLoc: utilizza un connettore ClickLoc placcato in oro per garantire collegamenti elettrici a bassa resistenza senza l'ingombro delle protezioni per connettori integrate.
• Approvata dagli enti di certificazione: certificata per aree pericolose (opzione 05) con approvazioni CSA, ATEX e IECEx per sicurezza intrinseca e apparecchiature non incendive.
• Punta della sonda in PPS: la punta in polifenilensolfuro (PPS) stampato garantisce un'elevata resistenza alle alte temperature e agli ambienti corrosivi.

Applicazioni

Questa configurazione della sonda viene utilizzata su macchinari rotanti nei settori della generazione di energia, petrolchimico e del trattamento delle acque. Le applicazioni specifiche includono:

• Misurazione delle vibrazioni radiali dell'albero su turbine a vapore e compressori.
• Monitoraggio della posizione assiale dell'albero su turbine a gas industriali e generatori.
• Monitoraggio della velocità e del riferimento di fase Keyphasor sugli alberi dei treni di macchinari.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Distanza della sonda: impostare la distanza dal target della sonda alla tensione appropriata utilizzando un multimetro digitale collegato all'uscita del sensore Proximitor (in genere -10.0 Vdc per il punto centrale dell'intervallo lineare).
• Coppia di serraggio: durante il montaggio del corpo della sonda con filettatura M10 x 1, non superare la coppia nominale massima di 22.6 N-m (200 in-lbf). La coppia di installazione consigliata è 7.5 N-m (66 in-lbf).
• Raggio di curvatura: assicurarsi che il cavo della sonda non armato, isolato in FEP, mantenga un raggio di curvatura minimo di 25.4 mm (1.0 in) per evitare danni alla schermatura coassiale interna.
• Gestione dei connettori: i connettori devono essere mantenuti puliti e asciutti. Serrare manualmente i connettori coassiali ClickLoc finché non scattano per fissare il collegamento.

Conformità e certificazioni

• CSA: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex ec IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex ec IIC T5...T1 Gc
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), predisposto per SIL 3 (HFT = 1)
• RoHS: pienamente conforme alla direttiva RoHS UE 2011/65/UE e agli standard RoHS cinesi.
• CCC/NEPSI (con suffisso opzionale -CN): approvato per installazioni in aree pericolose in Cina se ordinato con il suffisso -CN.
