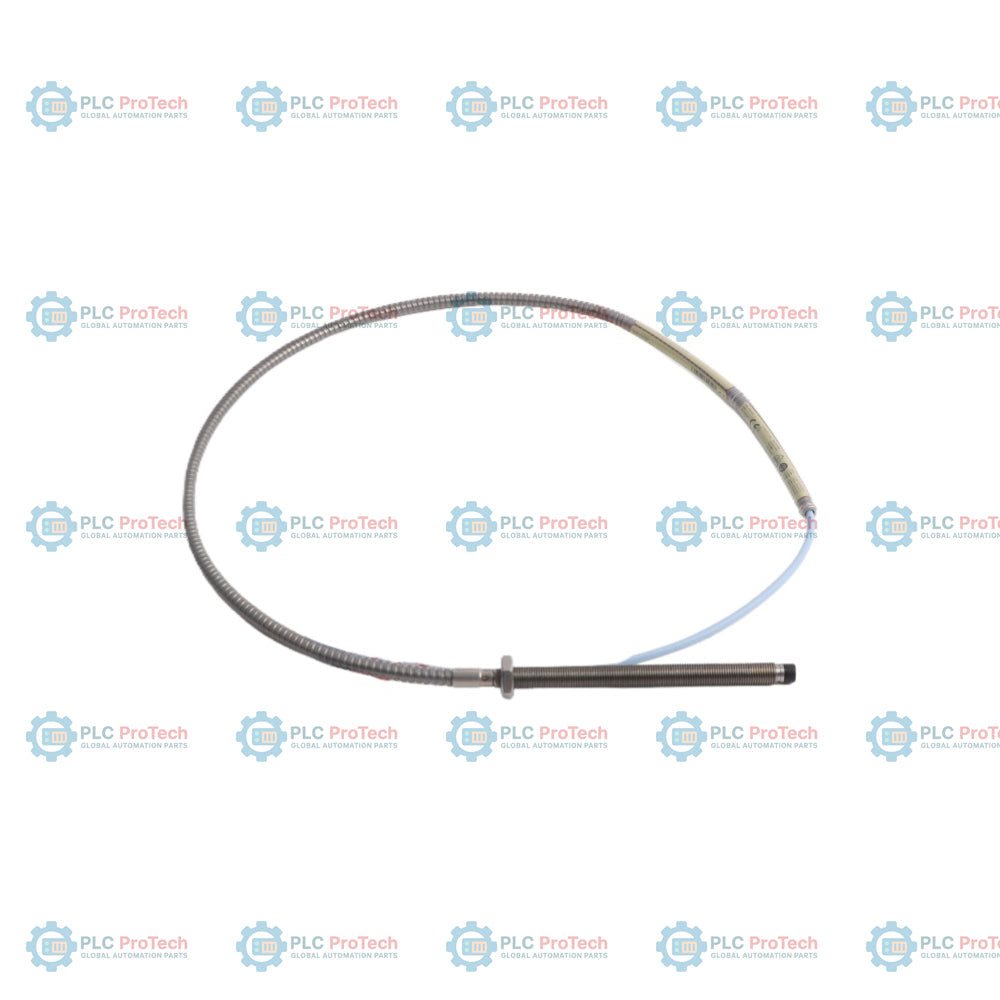

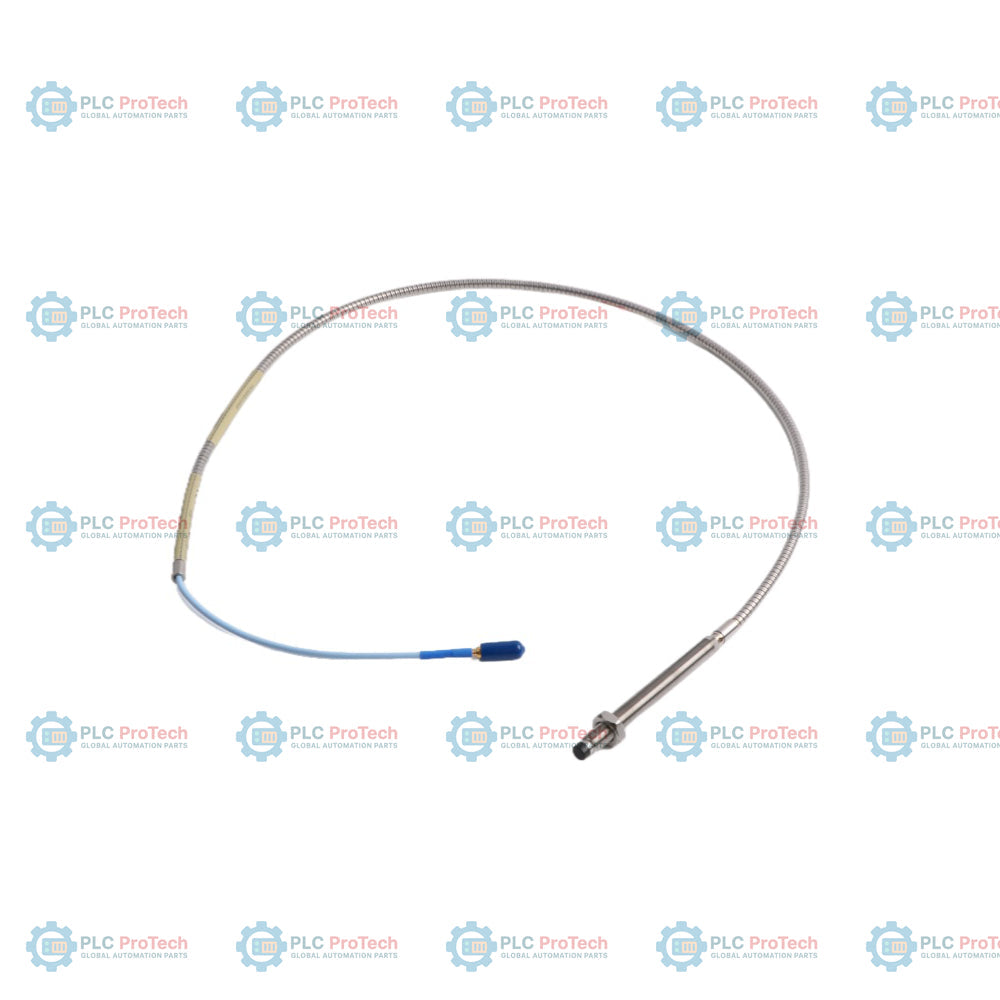

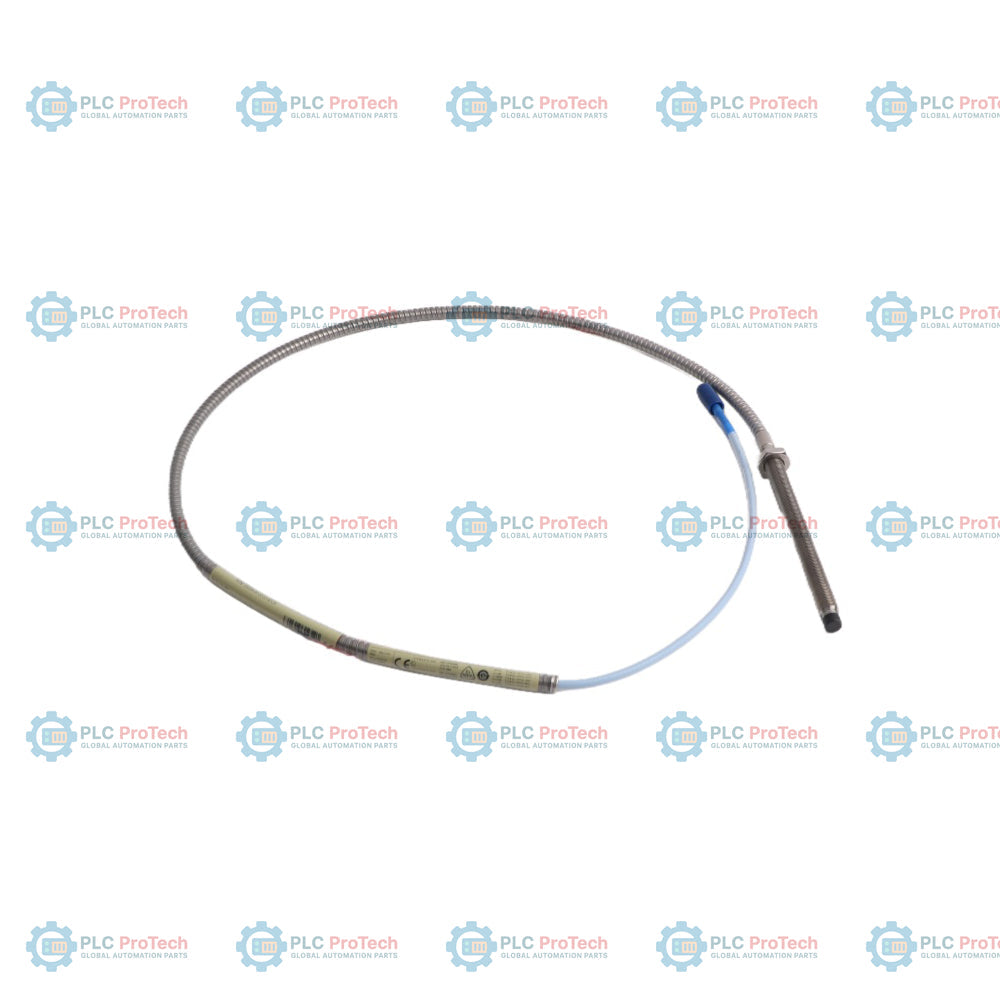

Sonda di prossimità Bently Nevada 330104-00-10-20-02-05 3300 XL da 8 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0 mm), l'opzione 10 (lunghezza complessiva del corpo di 100 mm) e l'opzione 20 (lunghezza totale di 2,0 metri) specificano questa configurazione della sonda di prossimità metrica 3300 XL da 8 mm con armatura integrale in acciaio inossidabile — 330104-00-10-20-02-05. Questo sensore senza contatto a correnti parassite misura le vibrazioni dell'albero, la posizione radiale e lo spostamento della spinta assiale sulle macchine rotanti. A differenza dei modelli non armati, la serie 330104 include un'armatura integrale in acciaio inossidabile che protegge il cavo coassiale da danni fisici, usura abrasiva e ambienti industriali difficili.

La sonda 330104 funziona come parte di un sistema completo di trasduttore di prossimità 3300 XL da 8 mm, che richiede un cavo di prolunga abbinato e un sensore Proximitor 3300 XL. Utilizza una filettatura metrica M10 x 1 con una lunghezza totale del corpo di 100 mm, caratterizzata da un design completamente filettato (porzione non filettata di 0 mm) per un fissaggio sicuro in staffe standard o alloggiamenti personalizzati. Il cavo integrato da 2,0 metri termina con un connettore coassiale ClickLoc miniaturizzato ed è certificato per aree pericolose secondo le approvazioni dell'opzione 05.

Caratteristiche

• L'armatura integrale in acciaio inossidabile protegge il cavo coassiale da urti meccanici, abrasione ed esposizione ambientale.
• Design con filettatura metrica M10 x 1, lunghezza del corpo di 100 mm e porzione non filettata di 0 mm per applicazioni a inserimento profondo o a montaggio complanare.
• Cavo coassiale integrato da 2,0 metri con un connettore ClickLoc miniaturizzato per una trasmissione affidabile del segnale al cavo di prolunga.
• Le approvazioni degli enti certificatori dell'opzione 05 includono le certificazioni CSA, ATEX e IECEx per l'installazione in ambienti pericolosi.
• La punta della sonda in plastica di solfuro di polifenilene (PPS) è stampata con un'incapsulatura più spessa per resistere all'attacco chimico e alle alte temperature.

Applicazioni

Questa sonda di prossimità viene utilizzata per il monitoraggio continuo delle condizioni delle macchine rotanti in vari settori industriali pesanti, tra cui la produzione di energia, il settore petrolifero e del gas, l'industria petrolchimica e il trattamento delle acque. Gli scenari di installazione tipici includono:

• Misurazione delle vibrazioni radiali dell'albero e della posizione dinamica su turbine industriali a vapore e a gas.
• Monitoraggio della posizione di spinta (assiale) su compressori centrifughi e pompe ad alta pressione.
• Misurazione dell'eccentricità e del riferimento di fase (Keyphasor) su turbogeneratori e motori elettrici.
• Monitoraggio dell'espansione dell'involucro e dell'espansione differenziale nelle turbomacchine per servizi pubblici.

Informazioni per l'ordine

Approvazioni per aree pericolose CSA, ATEX e IECEx

Linee guida per l'installazione

Durante l'installazione della sonda di prossimità, attenersi alle seguenti pratiche ingegneristiche:

• Ingaggio della filettatura: La lunghezza massima di ingaggio della filettatura per filettature M10 x 1 è di 15 mm. Il superamento di questa lunghezza può causare inceppamenti durante l'installazione.
• Calibrazione del gap della sonda: In genere regolato a 1.27 mm (50 mil) per stabilire il punto medio dell'intervallo lineare, corrispondente a un'uscita di circa -10 Vdc su un sensore Proximitor standard.
• Gestione dell'armatura: Assicurarsi che l'armatura in acciaio inossidabile non sfreghi contro bordi affilati. Mantenere un raggio di curvatura minimo di 30.5 mm per evitare piegature e danni al conduttore interno.
• Messa a terra e schermatura: Mantenere l'isolamento elettrico tra la schermatura esterna del connettore coassiale e l'involucro della macchina. Collegare la schermatura solo all'estremità del sensore Proximitor per evitare anelli di massa.

Conformità e certificazioni

Questa configurazione (opzione 05) è certificata per l'uso in aree pericolose e soddisfa i seguenti standard:

• CSA: Classe I, Divisione 1 & 2, Gruppi A, B, C, D
• ATEX: Ex ia IIC T1...T5 Ga; Zona 0/1/2
• IECEx: Ex ia IIC T1...T5 Ga
