Descrizione

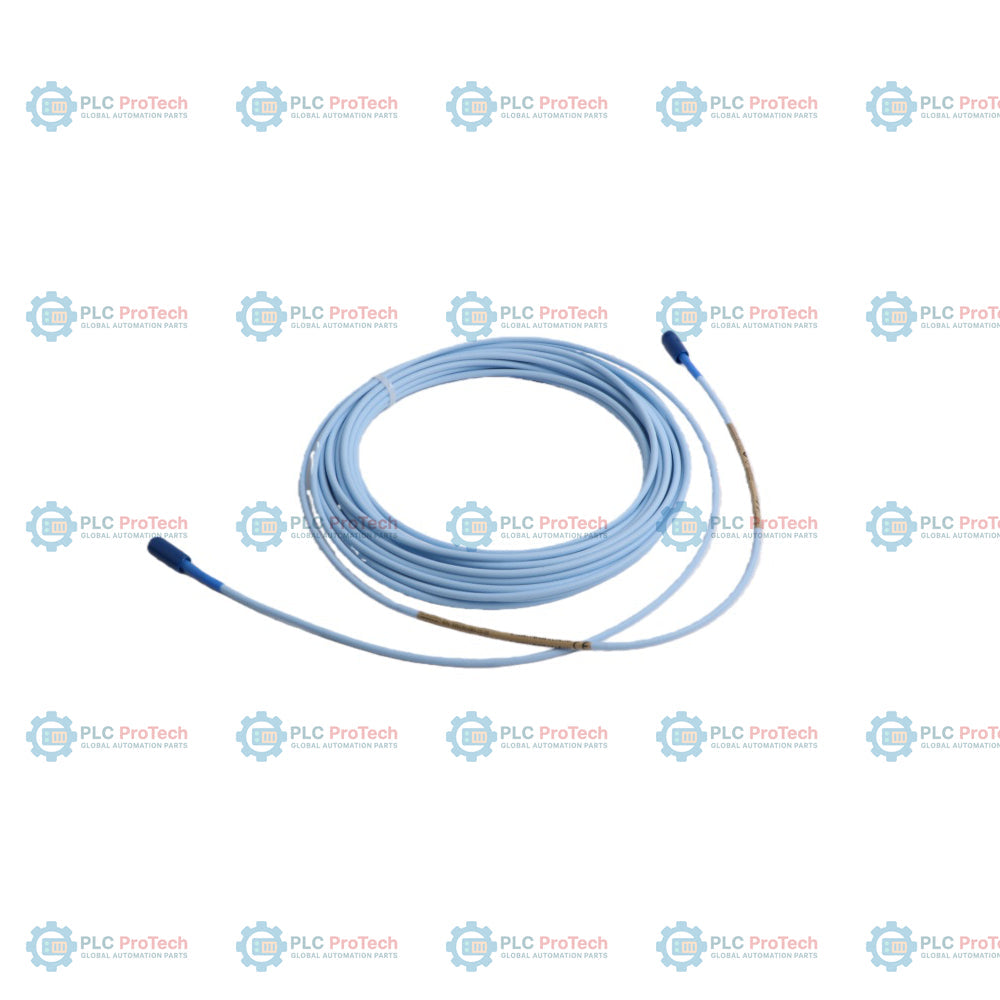

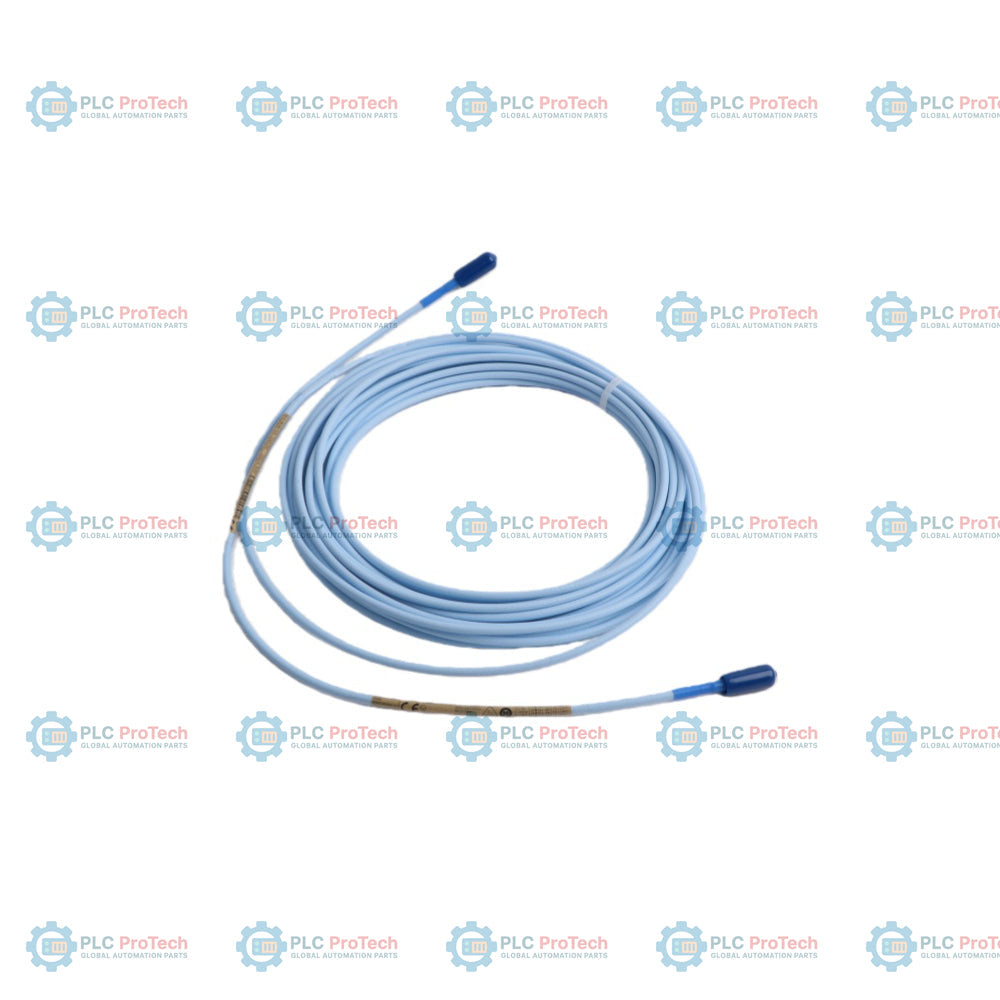

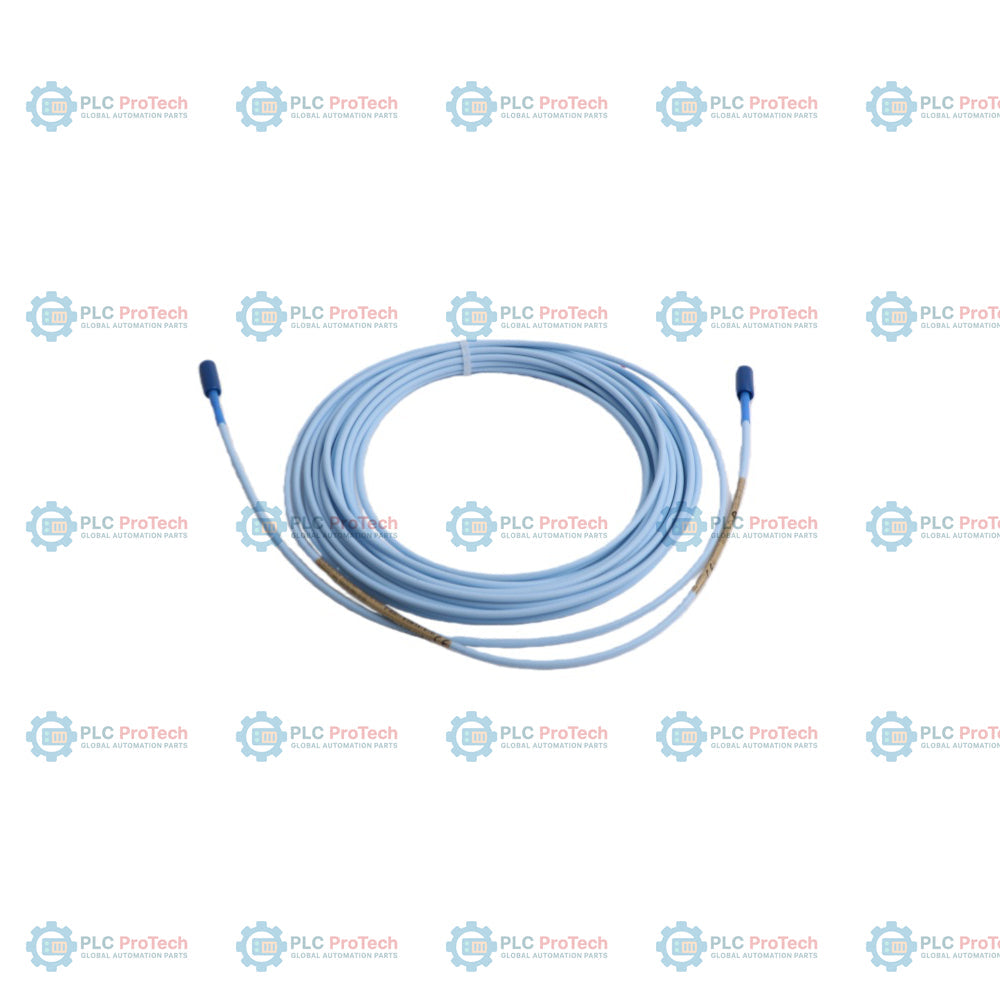

330130-080-10-00: configurazione del cavo di prolunga standard 3300 XL, con una lunghezza del cavo di 8,0 m, opzione cavo FluidLoc e nessun requisito di approvazione da parte di enti certificatori. Questa configurazione funge da collegamento nel sistema di trasduttori di prossimità 3300 XL da 8 mm, collegando la sonda di prossimità al sensore Proximitor. Utilizza connettori coassiali placcati in oro per mantenere l'integrità del segnale nelle misurazioni di vibrazione dell'albero, spostamento e posizione nei macchinari rotanti.

Questa configurazione differisce dai cavi standard 3300 XL per l'uso dell'opzione FluidLoc (opzione 10), che impedisce all'olio lubrificante o ad altri fluidi di processo di migrare all'interno del cavo. A differenza delle configurazioni corazzate o dei cavi standard, questa variante offre una barriera FluidLoc non corazzata senza protezione del connettore. Viene generalmente selezionata per installazioni su macchinari in cui il condotto fisico fornisce protezione meccanica, ma è necessaria la tenuta dei fluidi lungo il percorso del cavo per impedire perdite all'esterno dell'involucro della macchina.

Caratteristiche

• Opzione di lunghezza del cavo: lunghezza totale di 8,0 metri (26,2 piedi), progettata per formare un sistema di 9,0 metri quando combinata con una sonda da 1,0 metro.
• Tecnologia FluidLoc (opzione 10): il design del blocco interno impedisce la migrazione di oli e liquidi di processo all'interno del cavo triaxiale.
• Isolamento in etilene-propilene fluorurato (FEP): elevata resistenza chimica e stabilità termica negli ambienti industriali.
• Connettori ClickLoc placcati in oro: i connettori coassiali miniaturizzati maschio e femmina offrono resistenza alla corrosione e un bloccaggio sicuro serrabile a mano.
• Elevata resistenza alla trazione: il design brevettato CableLoc offre una resistenza alla trazione fino a 330 N (75 lbf) per proteggere il collegamento.

Applicazioni

• Macchinari rotanti industriali, tra cui turbine a vapore, turbine a gas, compressori centrifughi e generatori.
• Ambienti in cui sono presenti fluidi di processo o oli lubrificanti e deve essere impedito che fuoriescano lungo il percorso del cavo.
• Retrofit e nuove installazioni di sistemi di trasduttori di prossimità 3300 XL da 8 mm che richiedono una lunghezza totale del sistema di 9,0 metri.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Installare il cavo da 3,94 mm all’interno di una guaina protettiva per proteggerlo da danni fisici, usura meccanica o piegature accentuate.
• Serrare a mano i connettori ClickLoc dorati finché non scattano; non utilizzare pinze o altri utensili, salvo per il collegamento a un connettore in acciaio inossidabile non XL.
• Verificare che la lunghezza totale combinata della sonda e di questo cavo di prolunga da 8,0 metri corrisponda alla calibrazione da 9,0 metri del sensore Proximitor abbinato.
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) lungo l’intero percorso del cavo.

Conformità e certificazioni

• Conforme alla direttiva CE (soddisfa i requisiti europei di immunità RFI/EMI se abbinato al sensore Proximitor 3300 XL).
• Conforme alla direttiva RoHS.
• Nota sulle aree pericolose: questa configurazione specifica (opzione di approvazione -00) non dispone di certificazioni per aree pericolose. Per le certificazioni cinesi per aree pericolose (NEPSI e CCC), è necessario specificare il pacchetto opzionale con suffisso -CN.
