Descrizione

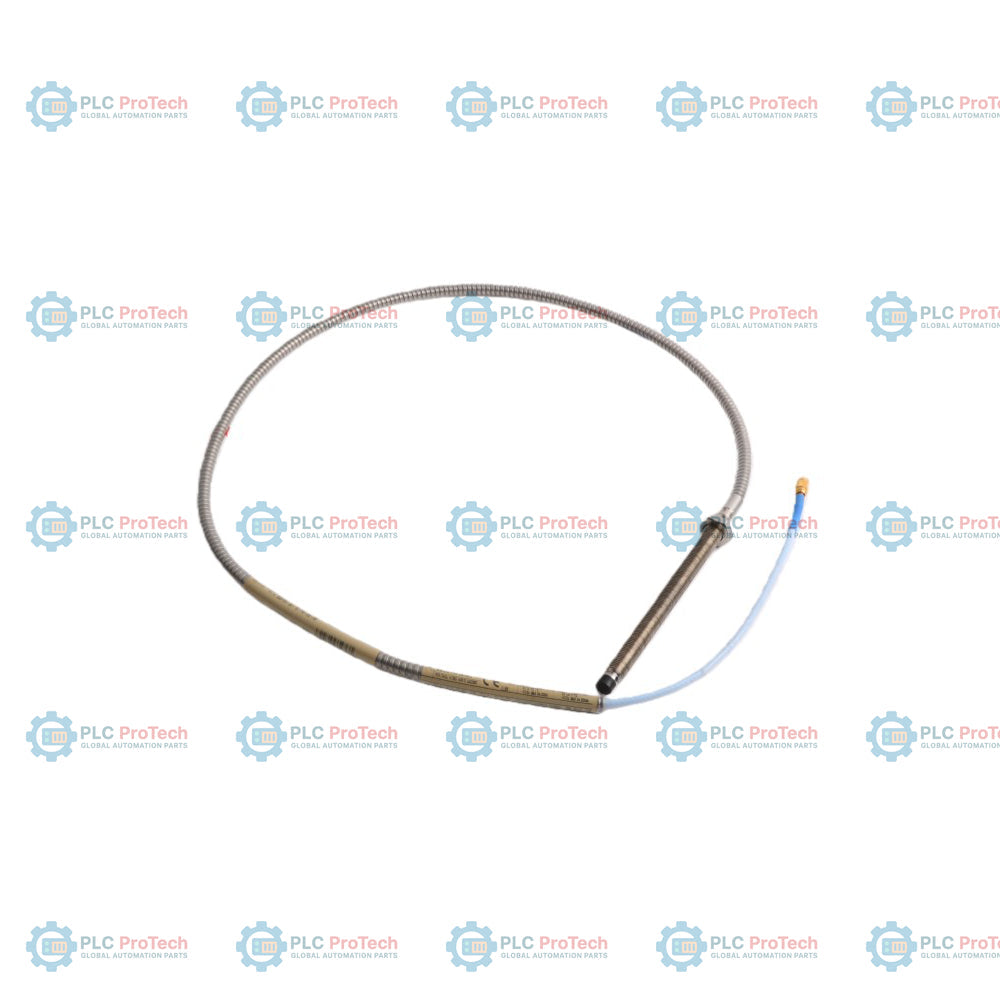

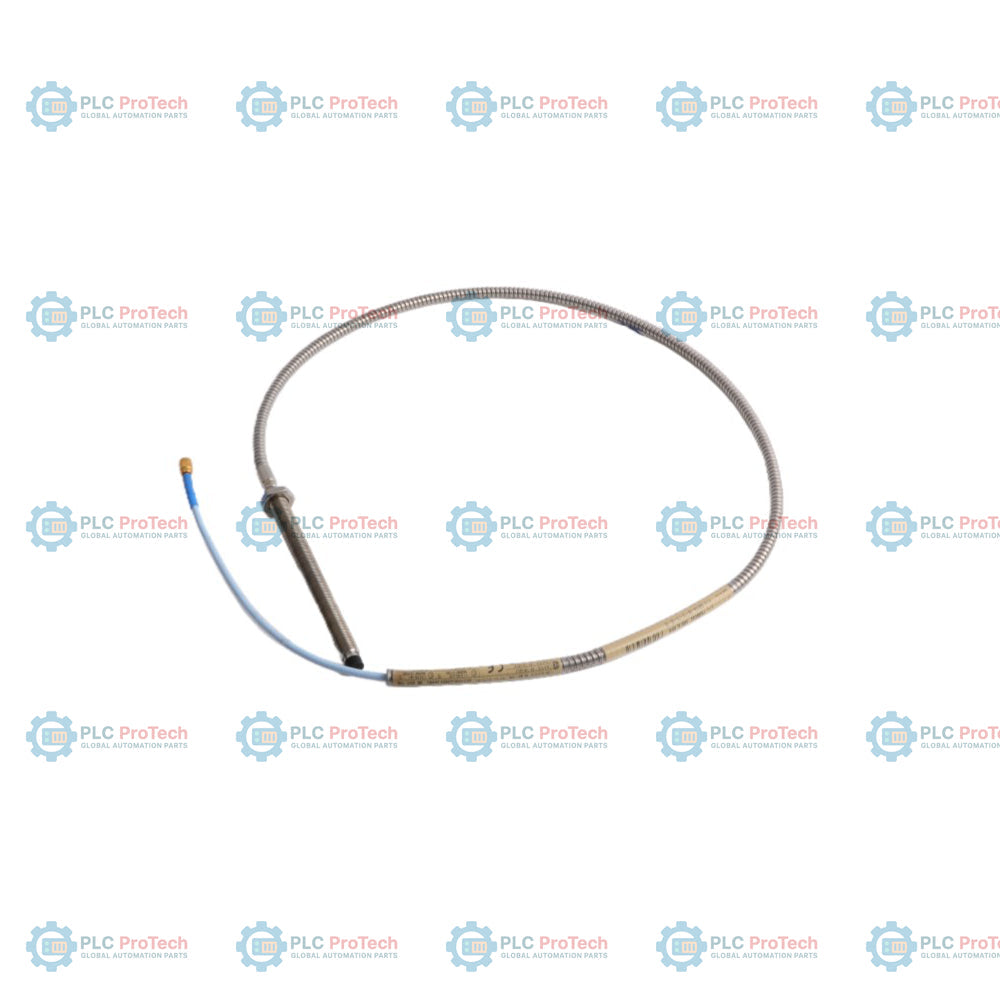

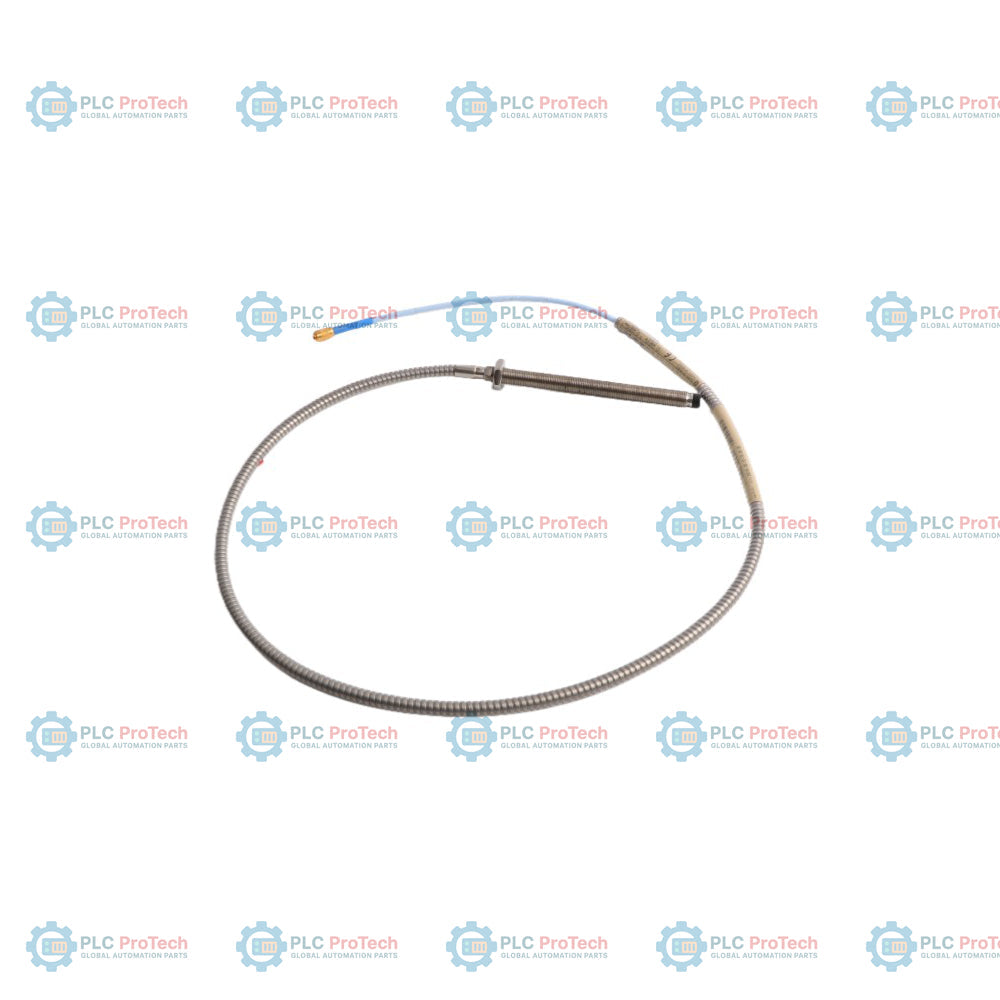

Il Bently Nevada 330104-00-12-10-01-00 è una sonda di prossimità 3300 XL da 8 mm, corazzata e con filettatura metrica, progettata per una protezione dei macchinari e una misurazione dinamica dell'albero senza contatto e ad alta precisione. Fa parte del sistema di trasduttori 3300 XL, uno standard del settore, e questa configurazione specifica presenta una robusta guaina corazzata integrata in acciaio inossidabile sopra il cavo coassiale, per prevenire danni meccanici, tagli o schiacciamenti in ambienti operativi difficili. È configurata con una filettatura metrica M10 x 1, con un corpo completamente filettato di 120 mm (lunghezza non filettata pari a zero) e una lunghezza totale della sonda di 1,0 metro (3,3 piedi).

Questo modello è dotato di un connettore coassiale ClickLoc miniaturizzato placcato in oro e include una protezione del connettore installata in fabbrica (opzione 01). La protezione del connettore è fondamentale per isolare il giunto coassiale da olio, umidità, polvere e contaminazione fisica. Questo SKU viene fornito con l'opzione di approvazione dell'agenzia 00, il che significa che non dispone di certificazioni per aree pericolose. Ciò lo rende una soluzione ideale ed economica per installazioni industriali di uso generale che non richiedono marcature speciali antideflagranti o a sicurezza intrinseca.

Quando viene utilizzata all'interno di una configurazione completa per il monitoraggio dei macchinari, la sonda funziona in combinazione con un sensore Proximitor 3300 XL e un cavo di prolunga per trasmettere segnali di tensione affidabili, proporzionali alla distanza statica e dinamica tra la punta della sonda e la superficie dell'albero rotante osservato.

Caratteristiche

• Rivestimento corazzato in acciaio inossidabile: Il rivestimento flessibile in acciaio installato in fabbrica offre un'eccellente protezione meccanica contro forti impatti fisici e abrasioni.
• Corpo metrico completamente filettato: Dispone di una filettatura metrica M10 x 1, una lunghezza del corpo di 120 mm e 0 mm di lunghezza non filettata, consentendo la massima profondità di regolazione durante l'installazione.
• Protezione del connettore installata: La protezione del connettore in fluorosilicone integrata sigilla la connessione ClickLoc per impedire la contaminazione da fluidi e mantenere l'integrità del segnale.
• Connessione coassiale ClickLoc: Il connettore a scatto placcato in oro fornisce un percorso elettrico sicuro e resistente alle vibrazioni, con funzionalità di sgancio rapido.
• Configurazione per uso generale: Design standard non certificato (opzione 00), ottimizzato per installazioni pulite in aree sicure dove non sono necessarie costose certificazioni per aree pericolose.

Applicazioni

Il Bently Nevada 330104-00-12-10-01-00 è ampiamente utilizzato per monitorare il comportamento dell'albero su apparecchiature rotanti ad alta velocità in vari settori, tra cui la generazione di energia, la petrolchimica e la produzione industriale pesante. Le principali applicazioni includono:

• Analisi delle vibrazioni radiali: Monitora il movimento orbitale ad alta frequenza e lo spostamento dell'albero nei cuscinetti idrodinamici.
• Posizione della spinta assiale: Monitora il movimento assiale del rotore per rilevare il deterioramento del cuscinetto reggispinta e prevenire il contatto interno della turbina.
• Keyphaser e rilevamento della velocità: Fornisce il riferimento di fase e misurazioni della velocità di rotazione.
• Ambienti fisici difficili: Ideale per riduttori, alloggiamenti dei compressori e luoghi in cui i cavi sono esposti alla caduta di detriti o a interferenze fisiche.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Il cavo della sonda termina con un connettore coassiale ClickLoc miniaturizzato maschio placcato in oro. Questo connettore maschio si collega direttamente a un cavo di prolunga coassiale 3300 XL placcato in oro. Il protettore integrato del connettore deve essere fatto scorrere sul punto di connessione per bloccare il collegamento in posizione e fornire una tenuta ambientale contro fluidi e contaminazione da particolato.

Linee guida per l’installazione

• Calibrazione del gap: l’impostazione fisica consigliata del gap per il monitoraggio delle vibrazioni radiali è di 1,27 mm (50 mil), che produce un’uscita elettrica approssimativa di -9 Vdc se abbinata a un Proximitor 3300 XL calibrato.
• Innesto della filettatura: mantenere l’innesto della filettatura entro il limite massimo di 15 mm per filettature M10 x 1, per evitare inceppamenti o sollecitazioni meccaniche durante l’installazione.
• Raggio di curvatura: evitare di piegare la sezione del cavo armato oltre il raggio di curvatura dinamico minimo di 25 mm, per preservare la struttura del conduttore coassiale interno.
• Messa a terra generale: garantire una corretta messa a terra dello schermo collegando lo schermo del cavo di prolunga esclusivamente al terminale del rack del monitor, mantenendo un circuito isolato presso la testa della sonda.

Conformità e certificazioni

Questo prodotto è fabbricato secondo sistemi di qualità conformi alla norma ISO 9001. Poiché è specificata l’opzione 00 (approvazione dell’agenzia: non richiesta), questa specifica sonda non dispone di certificazioni per aree pericolose (come ATEX, IECEx o CSA Classe I Divisione 1). È pienamente approvata per ambienti industriali generici e non pericolosi. Per installazioni in atmosfere esplosive, è necessario specificare una variante analoga con l’opzione di approvazione -05.
