Descrizione

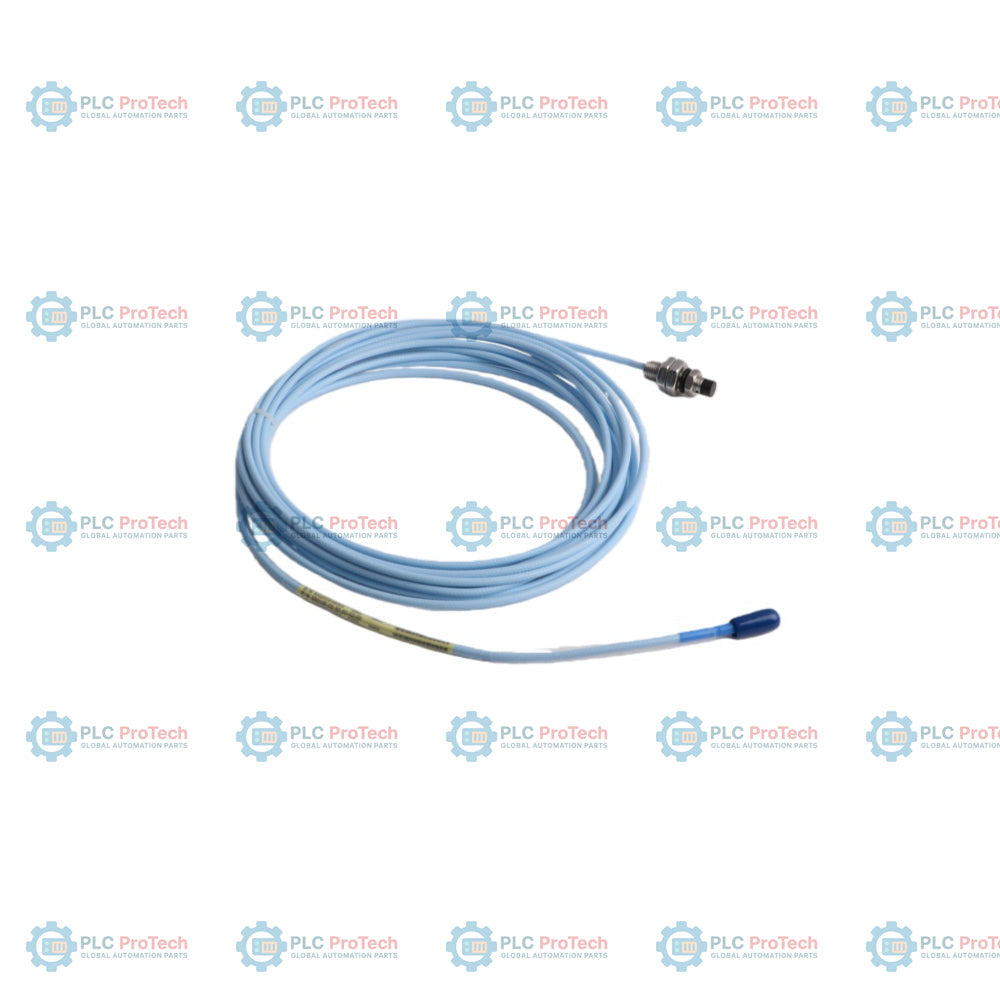

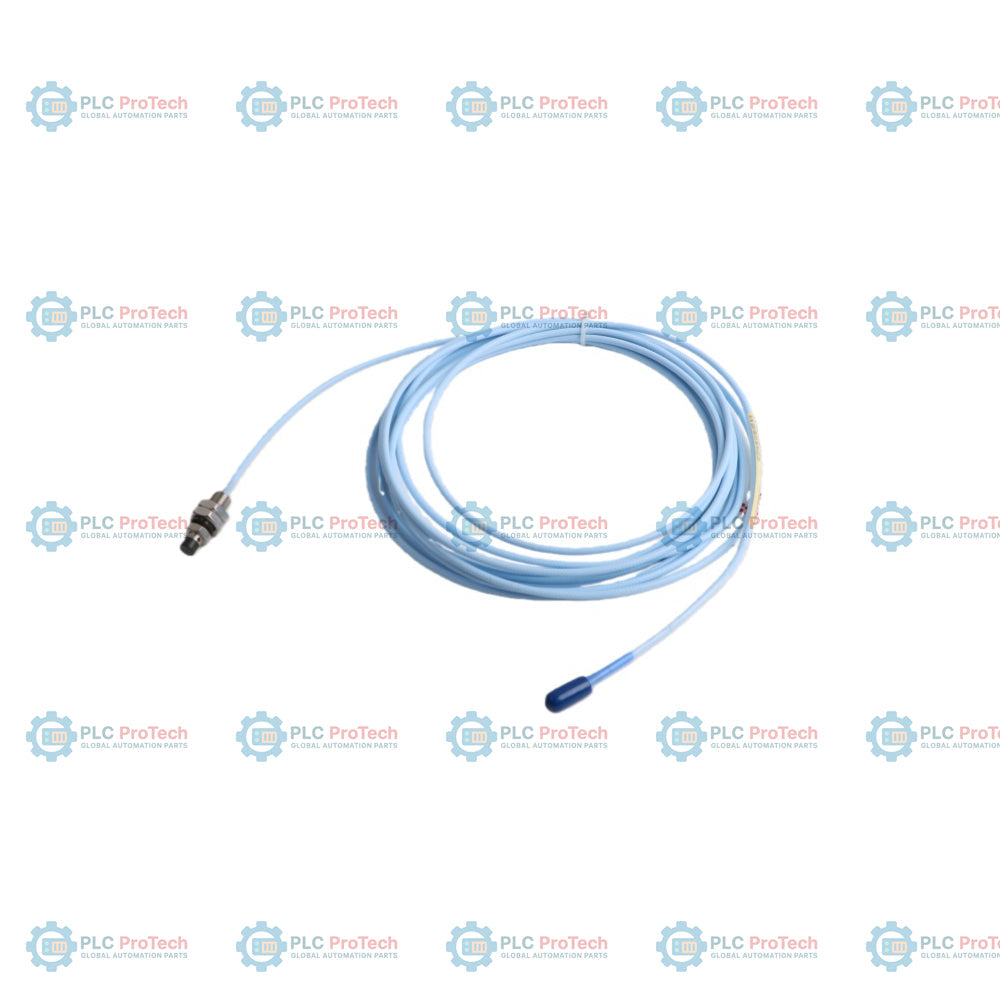

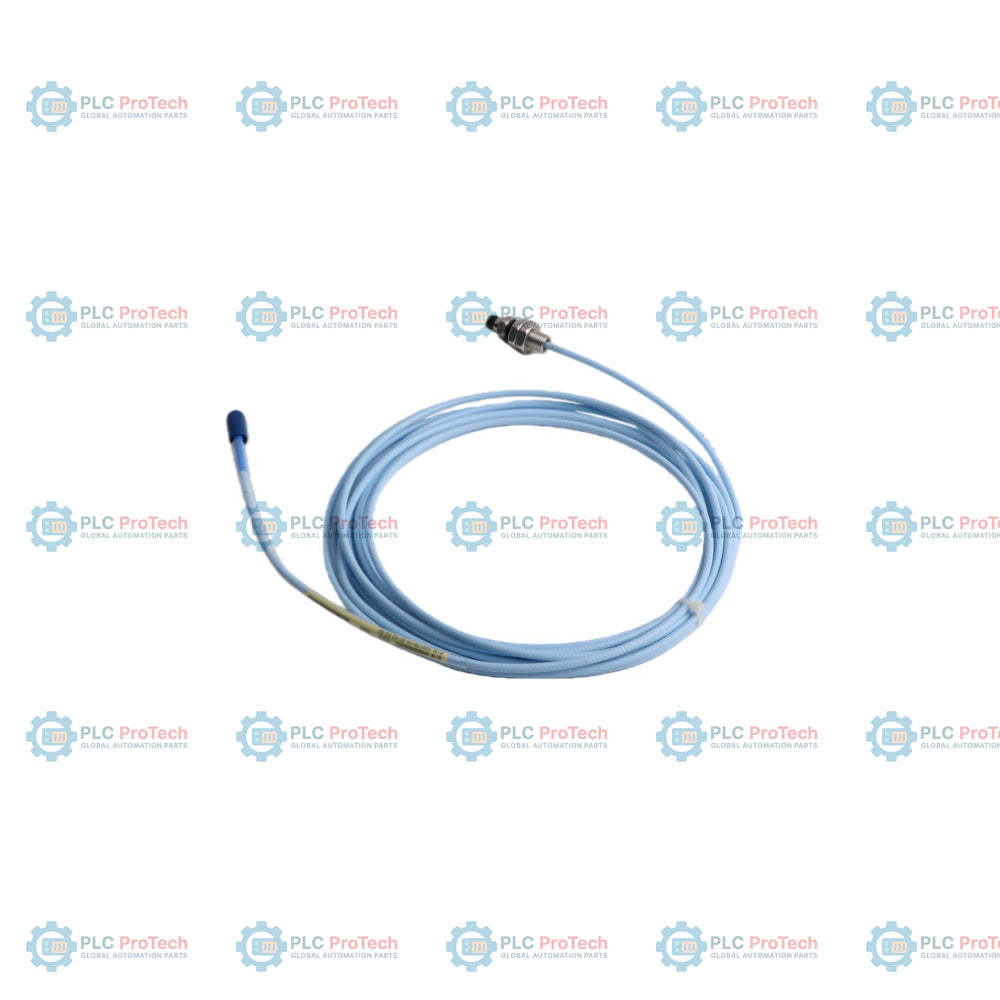

L'opzione 05 (lunghezza non filettata di 5,0 mm), l'opzione 30 (lunghezza della custodia di 30 mm), l'opzione 50 (lunghezza totale di 5,0 m) e l'opzione 12 (connettore ClickLoc con cavo FluidLoc) specificano questa 330106-05-30-50-12-CN sonda di prossimità 3300 XL da 8 mm con montaggio inverso con omologazioni per aree pericolose in Cina (-CN).

Questa configurazione della sonda con montaggio inverso presenta filettature metriche M10 x 1 ed è progettata per l'installazione all'interno di carcasse o manicotti della macchina, dove il montaggio standard in avanti è fisicamente limitato. A differenza delle sonde standard che utilizzano cavi coassiali standard, questa variante integra un cavo FluidLoc (opzione 12), che impedisce ai fluidi oleosi o di processo di migrare lungo il cavo per effetto capillare. Inoltre, il cavo integrale della sonda da 5,0 metri (opzione 50) si abbina perfettamente a un sensore Proximitor 3300 XL da 5 metri, eliminando la necessità di un cavo di prolunga intermedio in specifiche configurazioni di montaggio negli alloggiamenti delle turbine.

Caratteristiche

• La lunghezza non filettata dell'opzione 05 garantisce un gioco preciso di 5,0 mm (0,20 pollici) alla base di montaggio.
• La lunghezza della custodia dell'opzione 30 specifica un alloggiamento filettato metrico totale di 30 mm (1,2 pollici), con filettatura M10 x 1.
• L'opzione 50 indica una lunghezza totale del cavo integrale della sonda di 5,0 metri (16,4 piedi) per il collegamento diretto ai sistemi Proximitor da 5 metri.
• L'opzione 12 integra un cavo FluidLoc e un connettore coassiale miniaturizzato ClickLoc per arrestare le perdite d'olio lungo l'anima del cavo.
• Il suffisso -CN certifica il gruppo per l'impiego in ambienti cinesi con aree pericolose secondo le normative NEPSI e CCC.
• La punta della sonda in solfuro di polifenilene (PPS) fornisce isolamento chimico e termico fino a 177 degC (350 degF).
• La custodia in acciaio inossidabile AISI 303 o 304 offre protezione strutturale nelle carcasse di macchinari soggette a forti vibrazioni.

Applicazioni

• Misurazioni della posizione assiale e delle vibrazioni radiali in macchinari rotanti industriali pesanti.
• Penetrazione della carcassa ad alta pressione in cui la tecnologia FluidLoc impedisce la migrazione dell'olio lubrificante.
• Installazioni con alloggiamento del cuscinetto della turbina a montaggio inverso e accesso esterno limitato.
• Installazioni petrolchimiche e di generazione di energia in Cina che richiedono la conformità alle normative NEPSI e CCC per le aree pericolose.

Informazioni per l'ordine

Pacchetto di approvazione cinese per aree pericolose (NEPSI + CCC)

Linee guida per l'installazione

• Le sonde con montaggio inverso vengono installate dall'interno o dall'interno di una guaina/alloggiamento dedicato per la sonda.
• Rispettare il raggio minimo di curvatura del cavo consentito, pari a 25.4 mm (1.0 in), per prevenire danni ai conduttori interni.
• Serrare a mano il connettore coassiale ClickLoc per evitare di danneggiare le superfici dorate; non superare 0.565 Nm (5 in-lbf).
• Montare il raccordo tra la sonda e il cavo di prolunga in un luogo pulito e asciutto; evitare di esporre direttamente i connettori all'olio lubrificante aggressivo della turbina senza una guaina protettiva.
• Assicurarsi che la coppia del corpo della sonda non superi 22.6 Nm (200 in-lbf) durante l'inserimento con montaggio inverso nell'alloggiamento filettato M10 x 1.

Conformità e certificazioni

• NEPSI (Centro nazionale di supervisione e ispezione per la protezione dalle esplosioni e la sicurezza della strumentazione)
• CCC (Certificazione obbligatoria cinese)
• Marcature antideflagranti per aree pericolose come specificato dal pacchetto -CN
