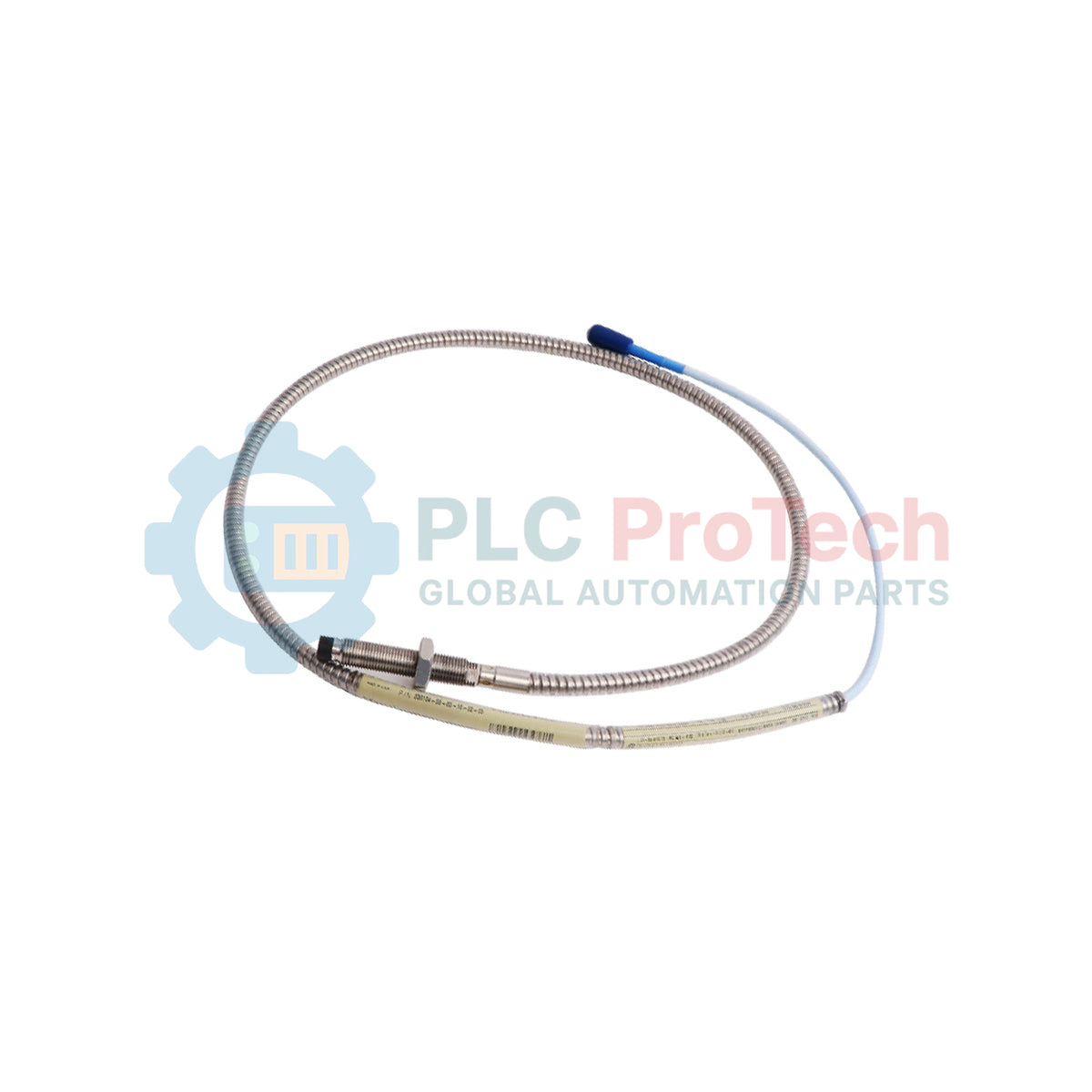

Bently Nevada 330104-00-13-10-02-CN Sonda di prossimità 3300 XL da 8mm

Descrizione

Fornendo dati critici sullo spostamento dinamico e sulla posizione dell'albero per i sistemi di protezione dei macchinari, il Bently Nevada 330104-00-13-10-02-CN funziona come trasduttore robusto senza contatto della serie 3300 XL da 8 mm. Questa sonda di prossimità è progettata specificamente per misurare le vibrazioni radiali, la spinta assiale e il riferimento di fase su alberi rotanti ad alta velocità. Grazie a una punta altamente resistente in solfuro di polifenilene (PPS) e a un corpo filettato in acciaio inossidabile AISI 303/304, mantiene la stabilità elettrica e meccanica in condizioni operative severe, come quelle presenti nelle turbine a vapore, nelle turbine a gas e nei grandi compressori industriali.

Caratteristiche principali

• Protezione avanzata della punta: la punta in solfuro di polifenilene (PPS) stampato resiste al degrado chimico, alla penetrazione dell'olio e alle alte temperature operative.
• Design meccanico robusto: configurazione della filettatura metrica M10x1 con lunghezza complessiva dell'involucro di 130 mm, per un posizionamento preciso all'interno di alloggiamenti macchina compatti.
• Sistema di connettore ClickLoc: dotata di un connettore coassiale ClickLoc miniaturizzato placcato in oro, che impedisce lo scollegamento accidentale garantendo al contempo un'attenuazione minima del segnale.
• Segnale ad alta stabilità: progettata per l'integrazione ottimale con i sensori Proximitor 3300 XL, per ottenere un fattore di scala lineare standard di 200 mV/mil (7,87 V/mm).
• Certificazione CN: certificata con approvazioni per aree pericolose specifiche del Paese, per un'installazione sicura in ambienti industriali volatili.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali dei cuscinetti a film fluido.
• Misurazioni della posizione assiale su turbomacchinari critici.
• Rilevamento della velocità e tracciamento del riferimento di fase Keyphasor.
• Monitoraggio delle condizioni degli asset negli impianti petrolchimici, di generazione elettrica e di raffinazione.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il sistema con sonda da 1.0 metri deve sempre essere abbinato a un cavo di prolunga 3300 XL corrispondente (da 4.0 metri o 8.0 metri) per adattarsi al percorso di calibrazione dei sistemi Proximitor da 5.0 metri o 9.0 metri. Il collegamento diretto di una sonda da 1.0 metri o l'utilizzo di lunghezze di cavo errate causerà gravi errori di calibrazione e misurazioni dello spostamento errate. Se si sostituisce una sonda 3300 più vecchia e non XL, verificare che il Proximitor sia stato aggiornato, poiché l'abbinamento di componenti XL e non XL riduce le prestazioni del tracking lineare.

Criticità applicative e note ingegneristiche

Assicurarsi che il punto di montaggio disponga di una distanza minima di 40 mm (1.6 pollici) di diametro di superficie piana attorno alla punta della sonda, per evitare carichi laterali. I carichi laterali, causati dalla vicinanza di metallo strutturale adiacente, creano campi magnetici parassiti che spostano la tensione di separazione di base. Verificare inoltre che il materiale target sia acciaio AISI 4140; altre leghe altereranno il fattore di scala nominale di 200 mV/mil e richiederanno curve di calibrazione personalizzate.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collega il connettore coassiale ClickLoc miniaturizzato, allineare le interfacce e premerle saldamente insieme finché la connessione dinamica non scatta in posizione. Evitare di usare pinze o chiavi meccaniche pesanti sull'alloggiamento del connettore, poiché un serraggio eccessivo o lo schiacciamento del connettore a parete sottile distrugge i pin di contatto placcati in oro. Utilizzare gruppi di guaine protettive in silicone per connettori se la connessione è direttamente esposta a olio sintetico per turbine o spruzzi di solvente.

Linee guida per l'installazione

1. 1 Ispezionare le filettature meccaniche M10 per assicurarsi che siano pulite, asciutte e prive di detriti metallici che potrebbero causare grippaggio.
2. 2 Avvitare la sonda nella staffa o nel manicotto di montaggio monitorando la tensione di separazione mediante un multimetro calibrato collegato ai terminali Proximitor OUT e COM. Regolare la profondità fisica finché la tensione non raggiunge circa -10,0 Vdc (il punto medio lineare).
