Descrizione

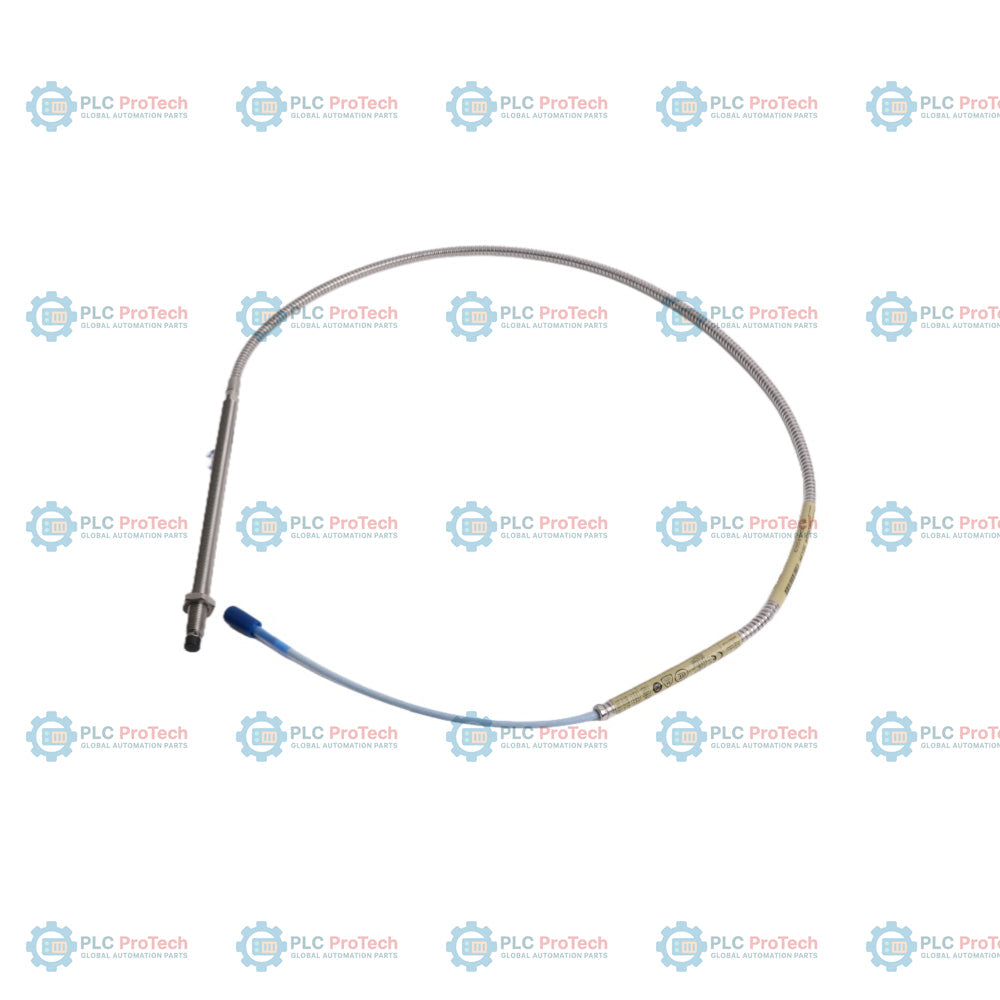

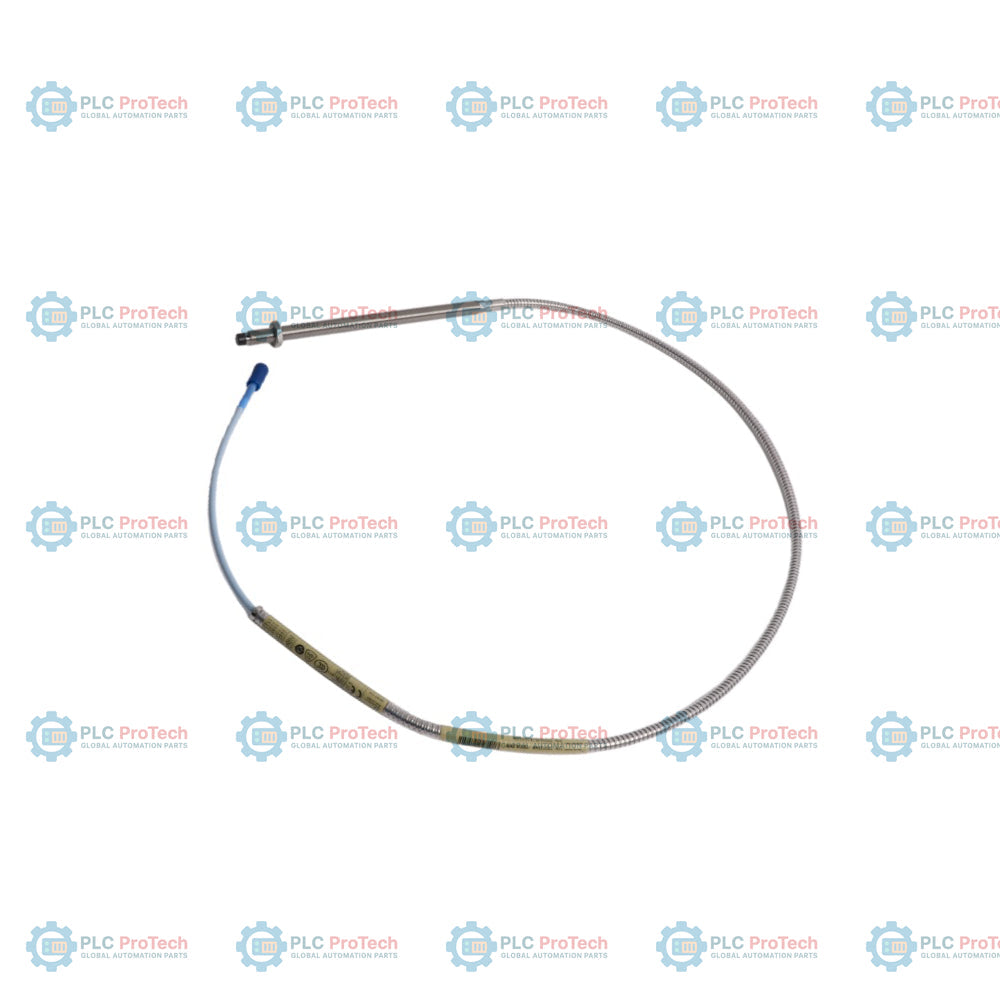

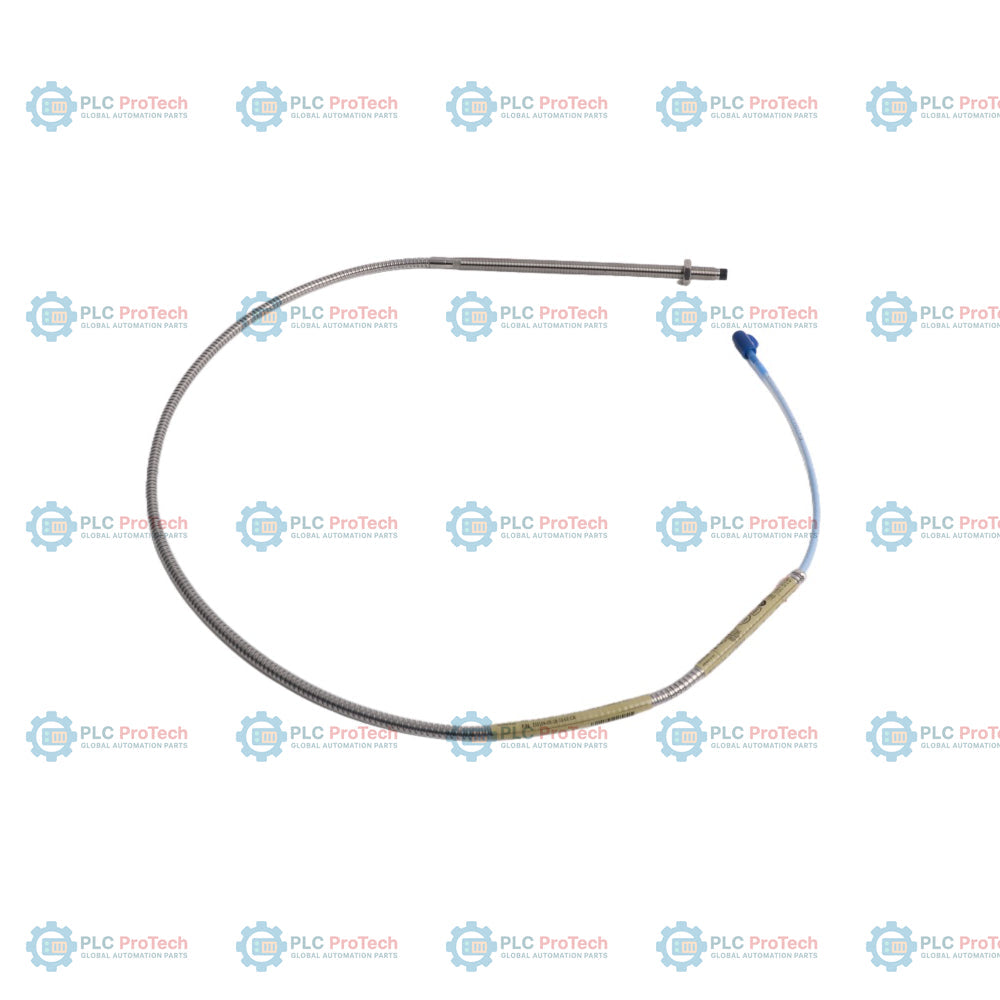

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 19 (lunghezza complessiva del corpo di 190 mm) definiscono questa configurazione della sonda di prossimità con filettatura metrica — 330104-00-19-10-01-05, una sonda di prossimità 3300 XL 8 mm.

A differenza delle sonde 330103 standard non armate, la serie 330104 presenta un'armatura integrata in acciaio inossidabile sul cavo, che offre una resistenza superiore all'abrasione meccanica e agli impatti fisici negli ambienti industriali più impegnativi. Questa variante specifica è configurata con una lunghezza totale del cavo di 1,0 metri, un connettore coassiale ClickLoc standard con protezione del connettore integrata e omologazioni per aree pericolose per installazioni CSA, ATEX e IECEx.

Caratteristiche

• Montaggio con filettatura metrica: Il design standard con filettatura M10 x 1 è compatibile con le porte di montaggio metriche standard dei macchinari.
• Armatura in acciaio inossidabile: La guaina esterna corazzata protegge il cavo coassiale da tagli, schiacciamenti e usura.
• Corpo completamente filettato: L'opzione con 0 mm non filettati consente il completo inserimento nei fori di montaggio filettati.
• Lunghezza estesa del corpo: La lunghezza complessiva del corpo di 190 mm consente di raggiungere in profondità gli alloggiamenti dei cuscinetti dei macchinari.
• Protezione del connettore: Installata sulla connessione coassiale ClickLoc per impedire l'ingresso di umidità e la contaminazione ambientale.
• Omologazione per aree pericolose: Approvata per installazioni a sicurezza intrinseca Division 1, Zona 0 e Zona 1.

Applicazioni

Questa sonda di prossimità viene utilizzata per la protezione senza contatto dei macchinari e il monitoraggio delle condizioni. È comunemente impiegata in settori pesanti come quello del petrolio e del gas, petrolchimico, della generazione elettrica e del trattamento delle acque. Le applicazioni principali includono:

• Misurazioni delle vibrazioni radiali dell'albero e del movimento dinamico su turbomacchine.
• Monitoraggio della posizione assiale dell'albero e del movimento di spinta.
• Applicazioni di temporizzazione Keyphasor e riferimento di fase.
• Protezione di turbine a vapore, turbine a gas, compressori industriali e pompe ad alta pressione.

Informazioni per l'ordine

Omologazioni per aree pericolose CSA, ATEX, IECEx

Linee guida per l’installazione

• Coppia di serraggio massima: Non superare una coppia di 8,1 N-m (72 in-lb) durante l’installazione della custodia filettata M10 x 1.
• Innesto della filettatura: La lunghezza massima di innesto della filettatura è 15 mm, per prevenire possibili inceppamenti o deformazioni dell’alloggiamento.
• Collegamento del connettore: Assemblare il connettore ClickLoc serrandolo a mano. Evitare di usare pinze d’acciaio sui connettori placcati in oro.
• Raggio di curvatura del cavo: Mantenere un raggio di curvatura minimo di 25 mm (1,0 pollice) per il cavo armato, al fine di evitare danni.
• Distanza del sistema: Impostare la distanza iniziale della sonda su circa 1,27 mm (50 mil), corrispondente a una tensione di polarizzazione di -10,0 V CC.

Conformità e certificazioni

• CSA: Approvato per aree pericolose di Classe I, Divisione 1, Gruppi A, B, C, D.
• ATEX/IECEx: A sicurezza intrinseca Ex ia IIC T1...T5 Ga/Gb, per l’uso in aree di Zona 0, Zona 1 e Zona 2.
• Marchio CE: Pienamente conforme alle direttive applicabili dell’Unione Europea.
