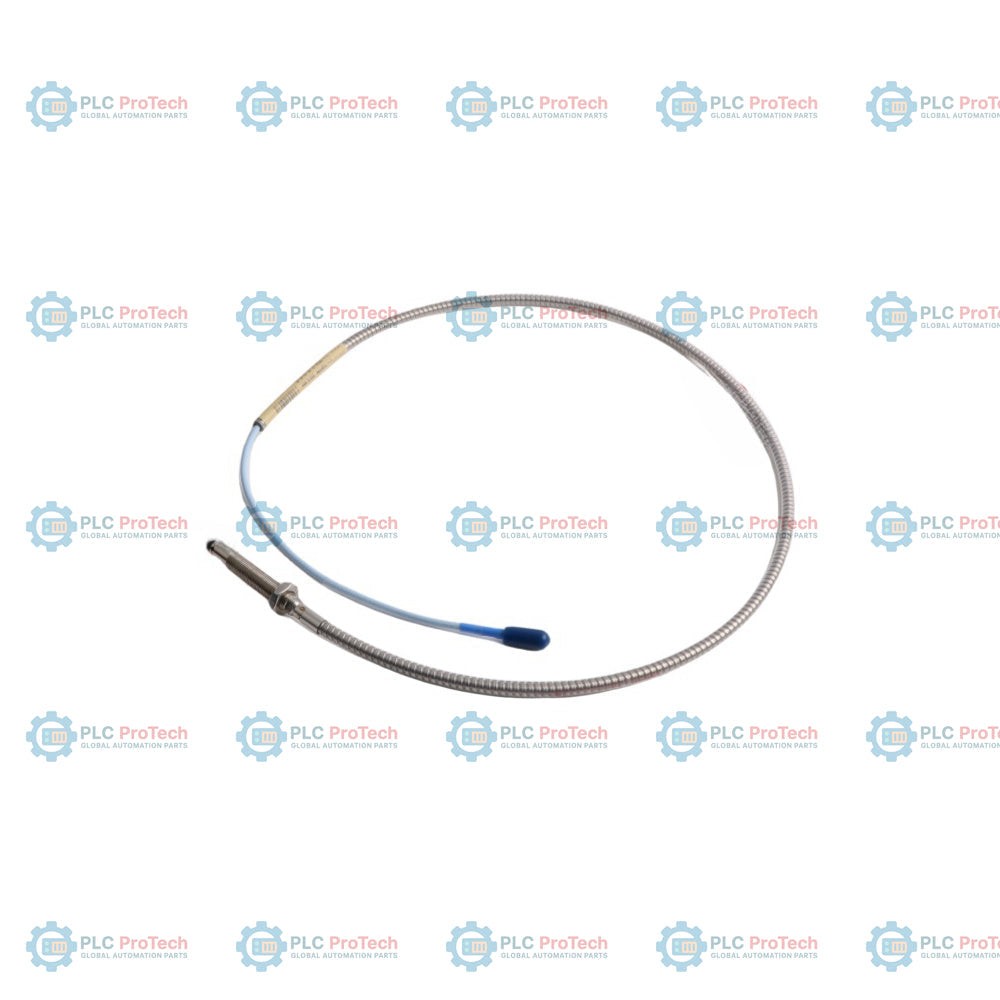

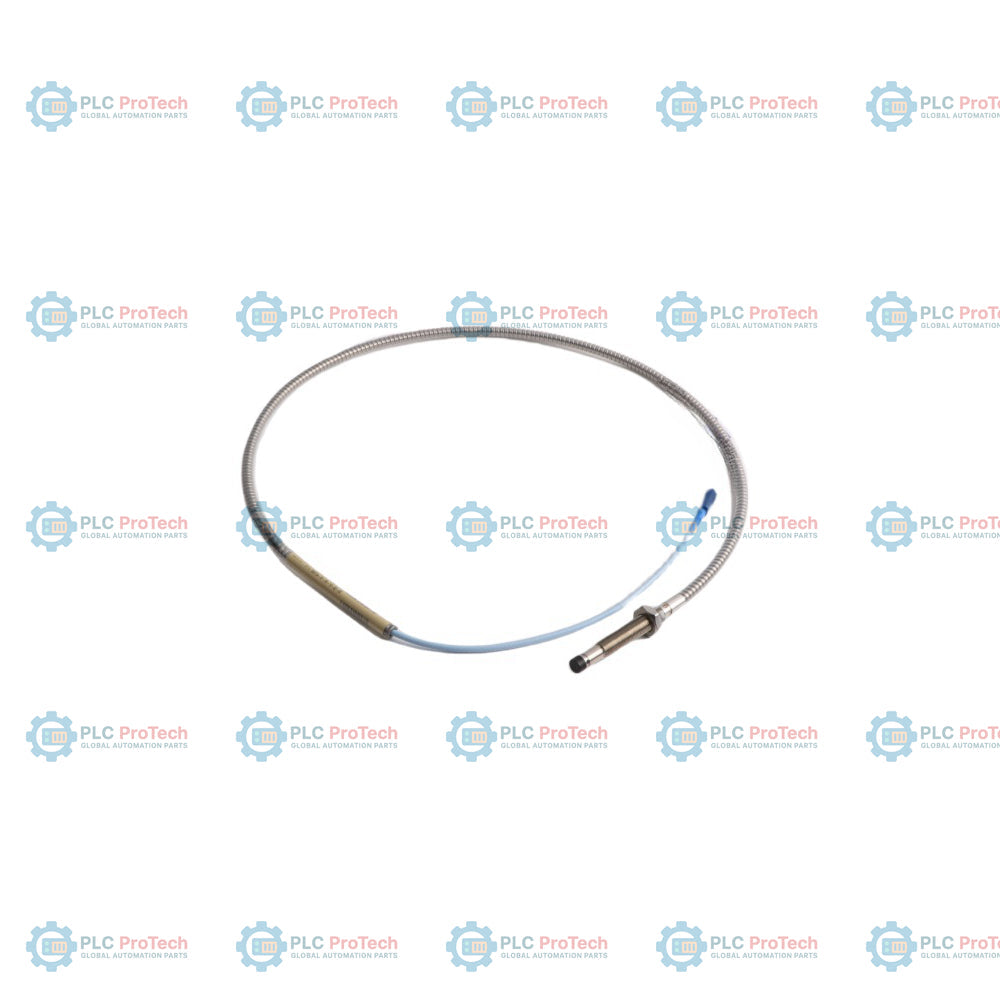

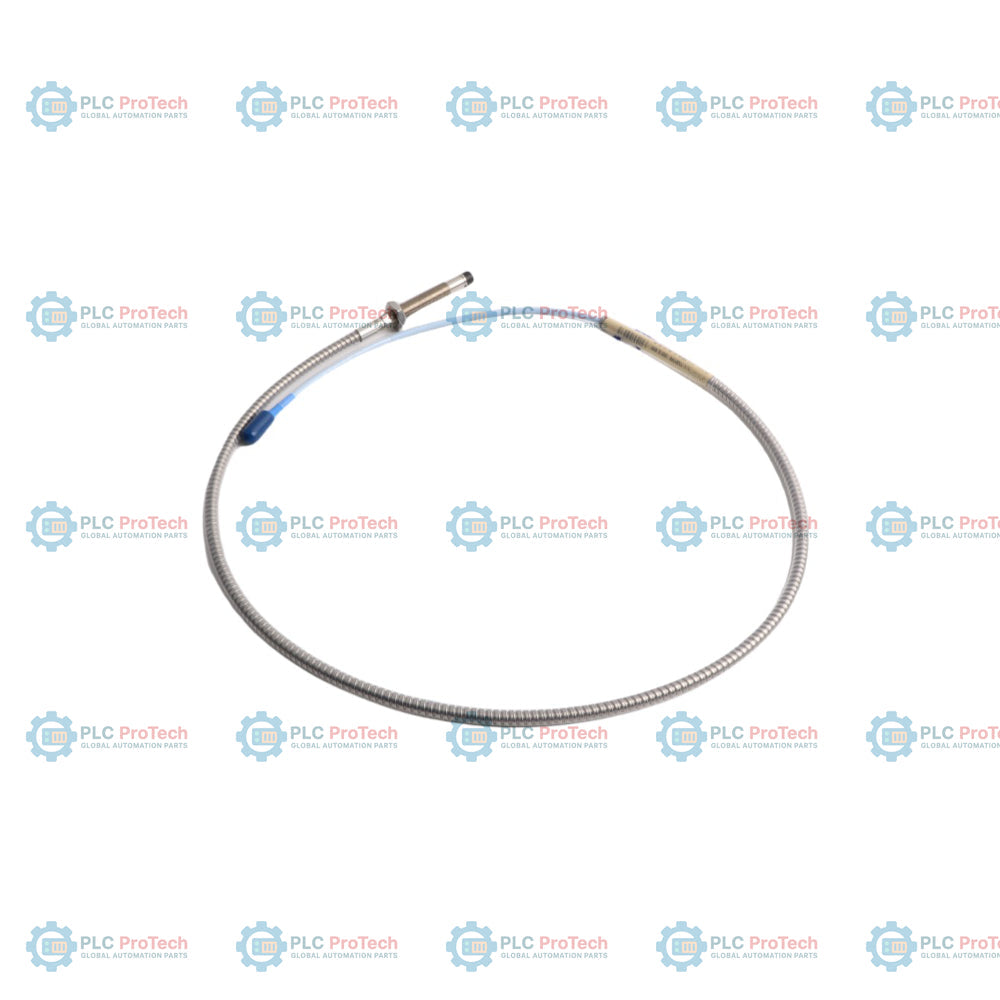

Sonda di prossimità Bently Nevada 330104-01-06-10-02-00 3300 XL da 8 mm

Descrizione

330104-01-06-10-02-00 specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm con filettatura metrica, caratterizzata da un corpo filettato M10 x 1 con armatura integrata in acciaio inossidabile, una lunghezza non filettata di 10 mm (opzione 01), una lunghezza complessiva del corpo di 60 mm (opzione 06), una lunghezza totale di 1,0 metro (opzione 10), un connettore coassiale miniaturizzato ClickLoc sul cavo standard (opzione 02) e nessuna approvazione per aree pericolose (opzione 00). A differenza delle varianti non armate o con protezione del connettore, questa configurazione utilizza un'armatura flessibile in acciaio inossidabile con guaina esterna in FEP per prevenire l'usura meccanica e l'abrasione del cavo coassiale, mantenendo al contempo le distanze standard tra cavo e connettore.

Questo sensore di spostamento a correnti parassite senza contatto viene utilizzato nei sistemi di protezione dei macchinari industriali. Funziona come parte di una catena di trasduttori 3300 XL per misurare la posizione assiale statica dell'albero o le vibrazioni dinamiche dell'albero su macchinari rotanti con cuscinetti a film fluido, come turbine a vapore, compressori e generatori. Se abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibili, la sonda fornisce una sensibilità lineare di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 2,0 mm (80 mil).

Caratteristiche

• L'opzione 01 specifica una lunghezza non filettata di 10 mm su un corpo filettato M10 x 1.
• L'opzione 06 definisce una lunghezza complessiva del corpo di 60 mm, realizzato in acciaio inossidabile 303 resistente alla corrosione.
• L'opzione 10 fornisce una lunghezza totale di 1,0 metro di cavo coassiale da 75 ohm con armatura integrata in acciaio inossidabile.
• L'opzione 02 include un connettore coassiale miniaturizzato ClickLoc senza protezione esterna del connettore.
• L'opzione 00 indica che non è richiesta l'approvazione dell'ente certificatore.
• L'armatura integrata in acciaio inossidabile con guaina in FEP protegge da ambienti abrasivi e dall'usura fisica.
• La punta della sonda in solfuro di polifenilene (PPS) è adatta ad ambienti con sostanze chimiche aggressive e olio per turbine.
• Pienamente compatibile e intercambiabile con i componenti di sistema della serie 3300 non-XL da 5 mm e 8 mm.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale sulle macchine con cuscinetti a film fluido.
• Misure di riferimento della velocità dell'albero e del Keyphasor.
• Sistemi di protezione delle macchine su turbine a vapore, turbine a gas, compressori centrifughi e ventilatori delle torri di raffreddamento.
• Generatori idroelettrici e grandi motori elettrici industriali.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Il gioco della sonda deve essere impostato utilizzando la tensione di uscita standard del sensore di prossimità 3300 XL (tipicamente -9 Vcc per le vibrazioni radiali, corrispondente a un gioco di circa 1,27 mm o 50 mil).
• Assicurarsi che l'inserimento della filettatura della custodia M10 x 1 non superi 15 mm per evitare inceppamenti durante l'installazione.
• Serrare a mano il connettore coassiale miniaturizzato ClickLoc al cavo di prolunga; non utilizzare utensili, salvo quando lo si accoppia a un connettore non XL.
• Mantenere una distanza minima di 3,0 mm attorno alla punta della sonda rispetto al metallo circostante per evitare interferenze nella visione laterale.
• Evitare di tirare con una tensione eccessiva l'armatura rivestita in FEP; mantenere i raggi di curvatura superiori al limite consigliato di 25 mm.

Conformità e certificazioni

• Conforme alla normativa CE (Direttiva EMC)
• Conforme alla direttiva RoHS
• Conforme alla direttiva WEEE
