Descrizione

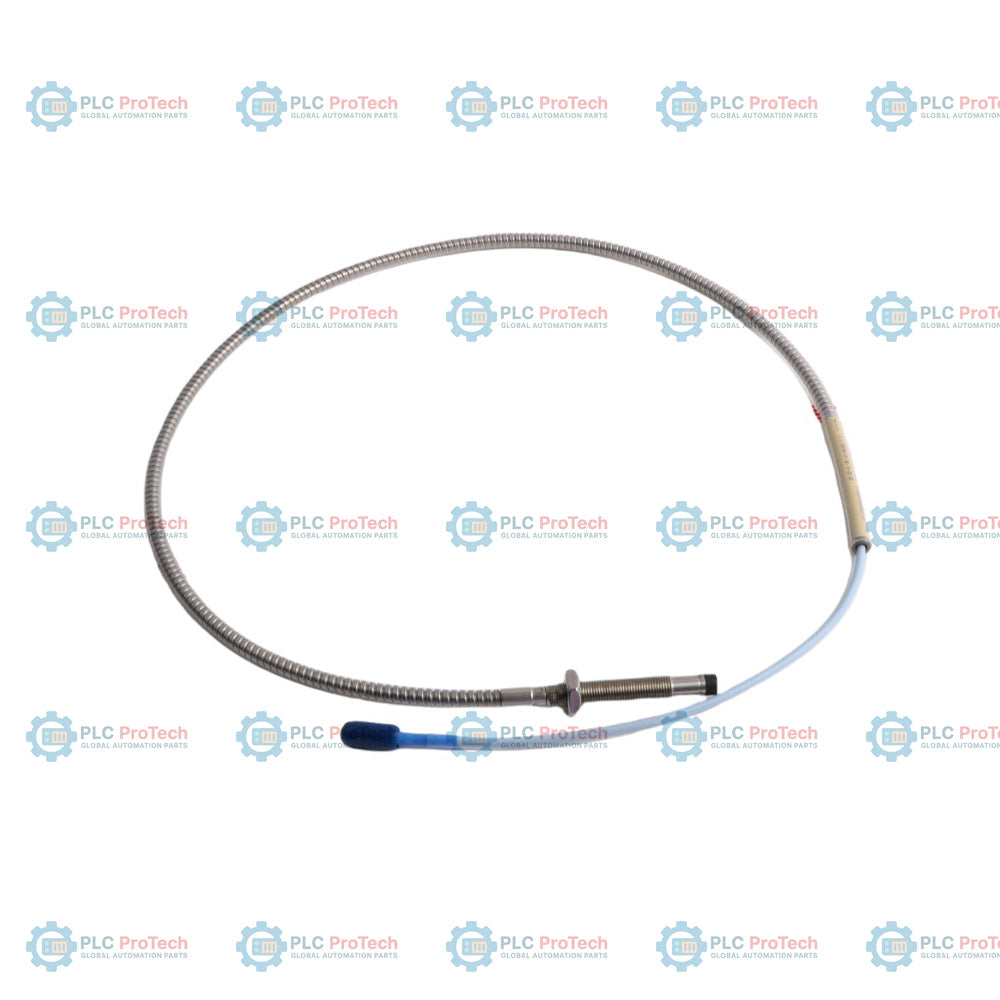

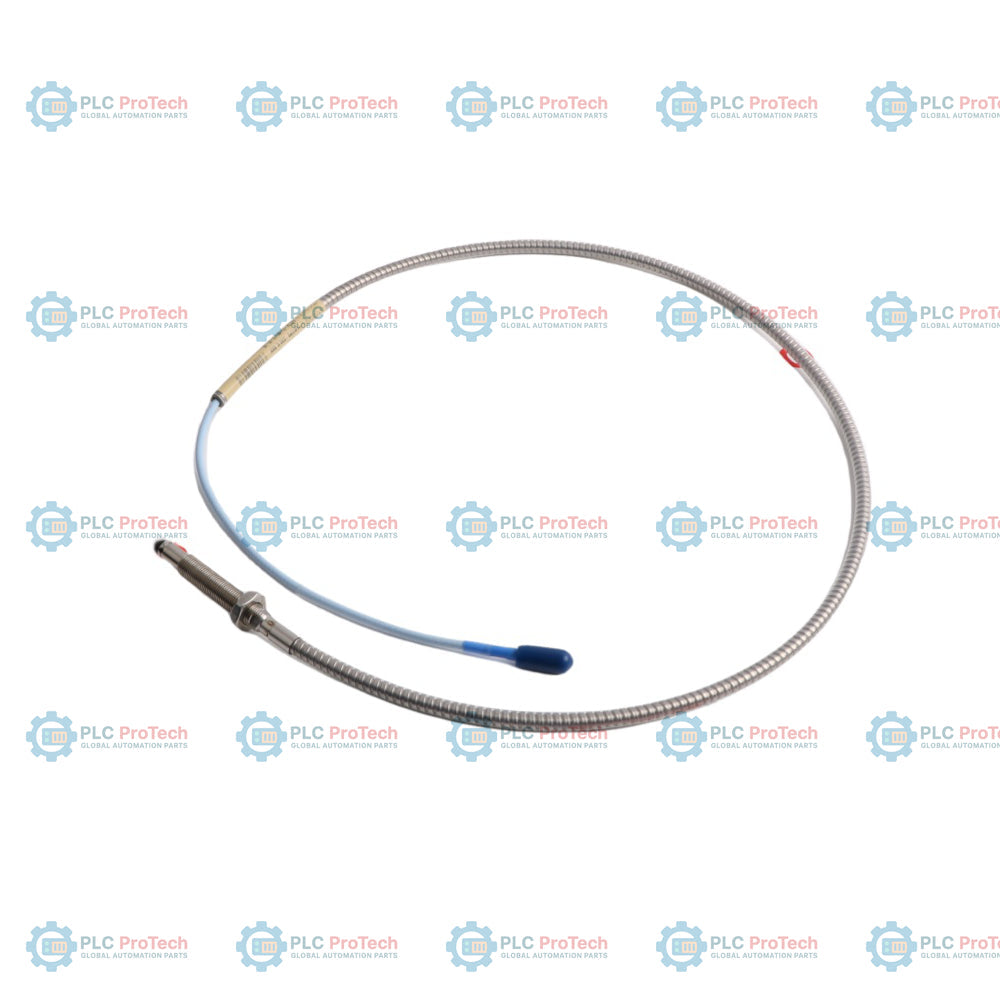

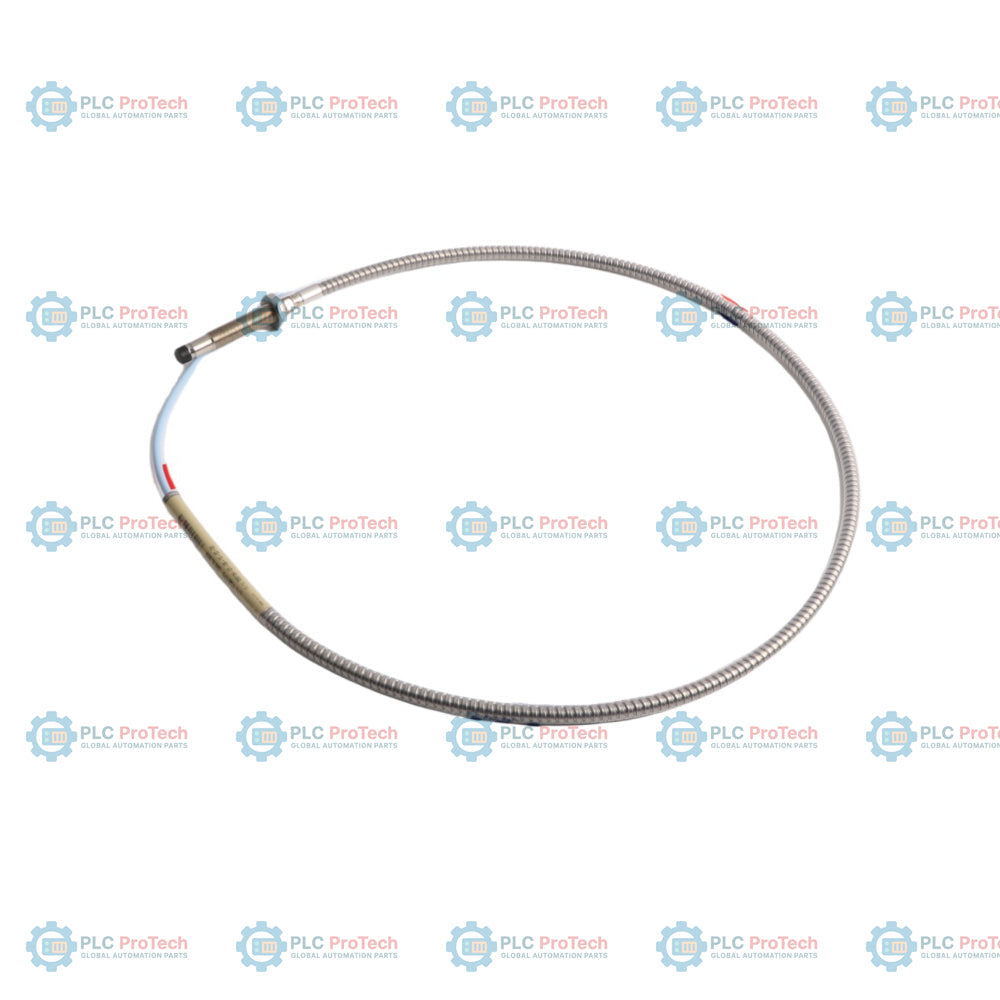

L'opzione 01 (lunghezza non filettata di 10 mm), l'opzione 06 (lunghezza della custodia di 60 mm) e l'opzione 50 (lunghezza totale di 5,0 m) specificano la configurazione di questa sonda di prossimità 3300 XL da 8 mm — 330104-01-06-50-02-05, una sonda di prossimità a correnti parassite integrata dotata di armatura protettiva in acciaio inossidabile.

Questa sonda con filettatura metrica presenta una filettatura M10 x 1 (modello 330104), che la distingue dalle controparti non corazzate. L'armatura flessibile in acciaio inossidabile protegge il cavo coassiale da 5,0 metri da danni meccanici, abrasioni e ambienti industriali difficili. Si collega al sensore Proximitor 3300 XL mediante un connettore coassiale ClickLoc miniaturizzato (opzione 02) senza protezione per il connettore ed è certificata per aree pericolose secondo gli standard ATEX, IECEx e CSA (opzione 05).

Caratteristiche

• Costruzione del modello 330104: Design con filettatura metrica M10 x 1 e armatura flessibile integrata in acciaio inossidabile per la protezione fisica del cavo.
• Configurazione della filettatura dell'opzione 01: Lunghezza non filettata di 10 mm combinata con una lunghezza complessiva della custodia di 60 mm (opzione 06) per soddisfare i requisiti di montaggio metrici.
• Specifiche del cavo dell'opzione 50: 5,0 metri (16,4 piedi) di cavo coassiale integrato, configurato per funzionare specificamente con i sensori Proximitor da 5 metri.
• Connettore coassiale dell'opzione 02: Connettore coassiale ClickLoc miniaturizzato fornito senza una protezione esterna per il connettore.
• Approvazioni dell'agenzia per l'opzione 05: Certificata per ambienti pericolosi con approvazioni ATEX, IECEx e CSA.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale nei macchinari rotanti.
• Monitoraggio dell'espansione della carcassa e della posizione delle valvole su turbine industriali a vapore.
• Protezione dei macchinari per turbine a gas, compressori, pompe e generatori nelle industrie di processo pericolose.
• Monitoraggio delle condizioni in impianti petrolchimici, di raffinazione, di produzione di energia e di trattamento del gas.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione della sonda è essenziale per misurazioni accurate dello spostamento e delle vibrazioni. Osservare le seguenti linee guida:

• Mantenere una lunghezza di innesto della filettatura non superiore a 15 mm per la filettatura M10 x 1 del corpo, per evitare grippaggi o danni.
• Assicurarsi che la punta della sonda sia posizionata alla distanza corretta (in genere 1,27 mm o 50 mil) dall'albero bersaglio prima di bloccare la filettatura di montaggio.
• Non superare la coppia di serraggio raccomandata durante l'accoppiamento del connettore coassiale. Serrare a mano il connettore coassiale miniaturizzato ClickLoc (a fondo corsa manuale).
• Assicurarsi che l'armatura flessibile in acciaio inossidabile sia posata rispettando un raggio di curvatura minimo, per evitare danni al cavo coassiale interno.
• Mantenere una distanza adeguata (minimo 20 mm) dai metalli circostanti per evitare diafonia tra le sonde o interferenze con il bersaglio.

Conformità e certificazioni

• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• CSA (CNRTLUS): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 1, Gruppi A, B, C, D; Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C, D
• RoHS: conformità alla Direttiva 2011/65/UE della Comunità Europea e alla normativa RoHS cinese
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), certificato SIL 3 (HFT = 1)
