Descrizione

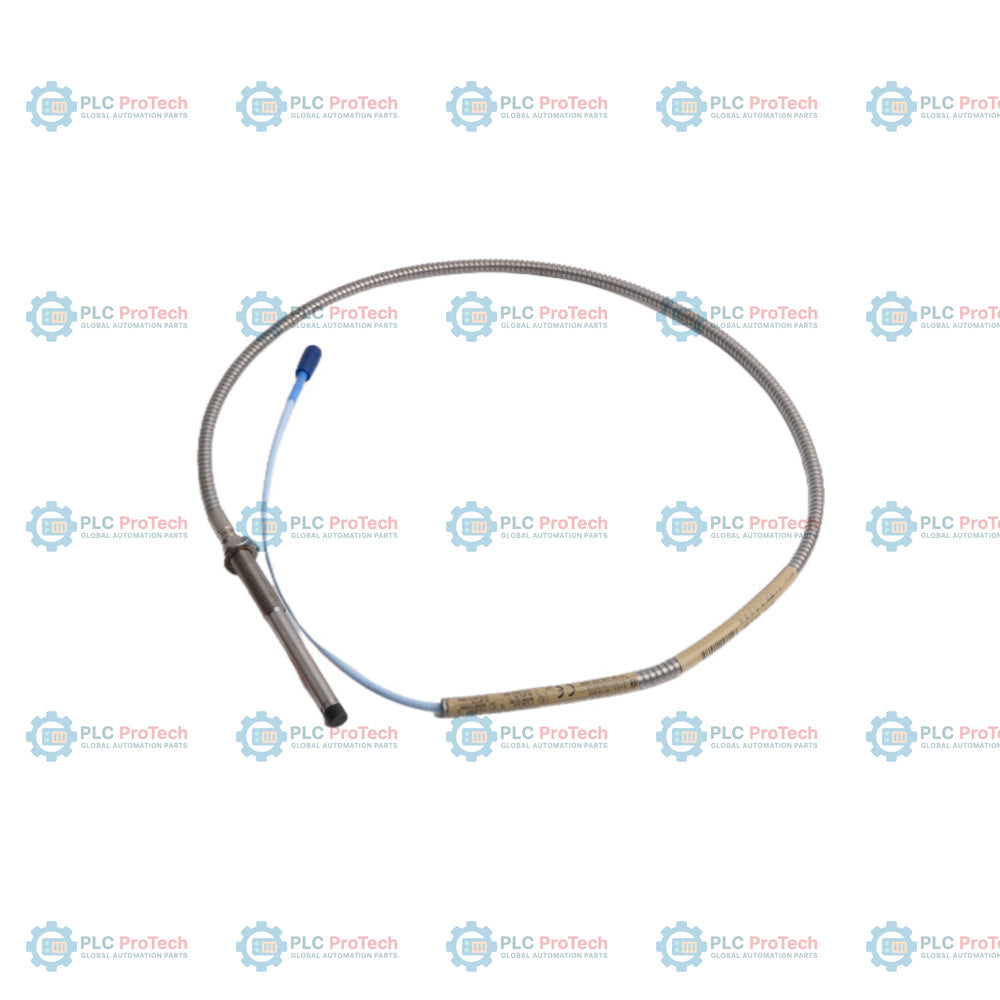

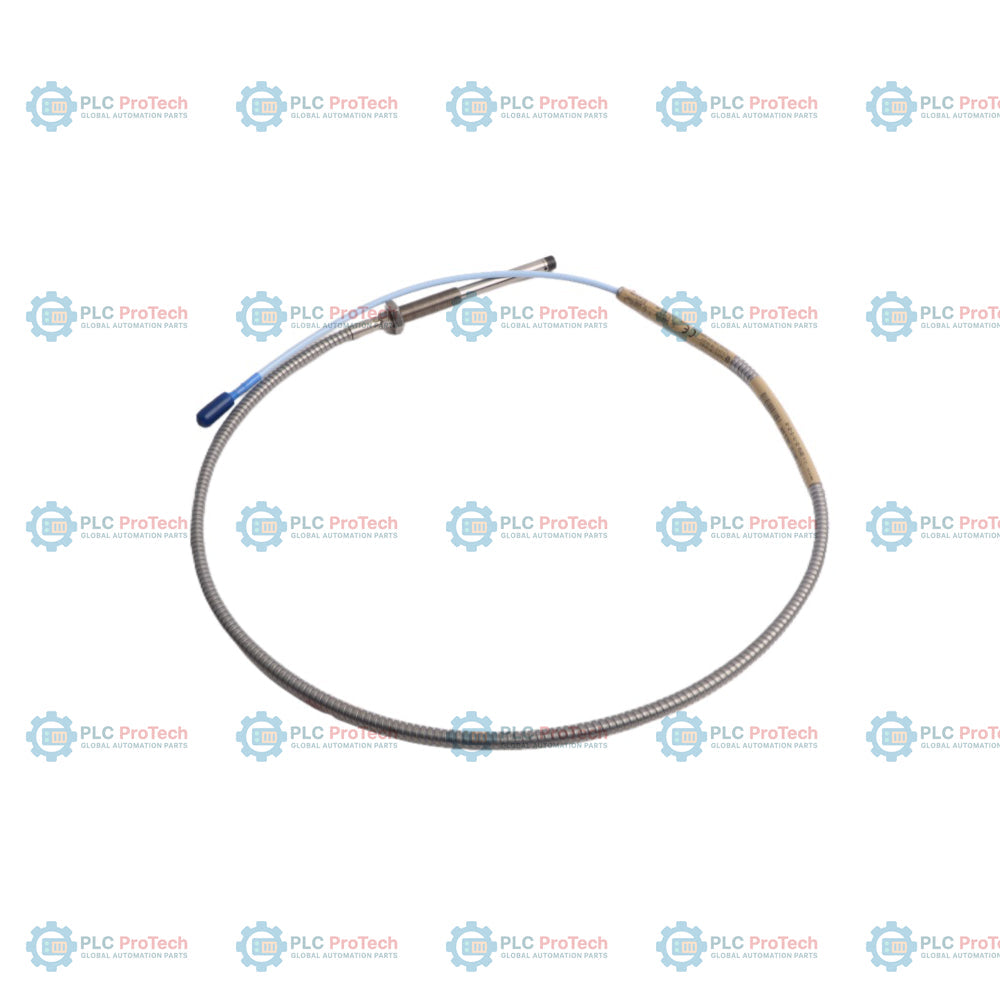

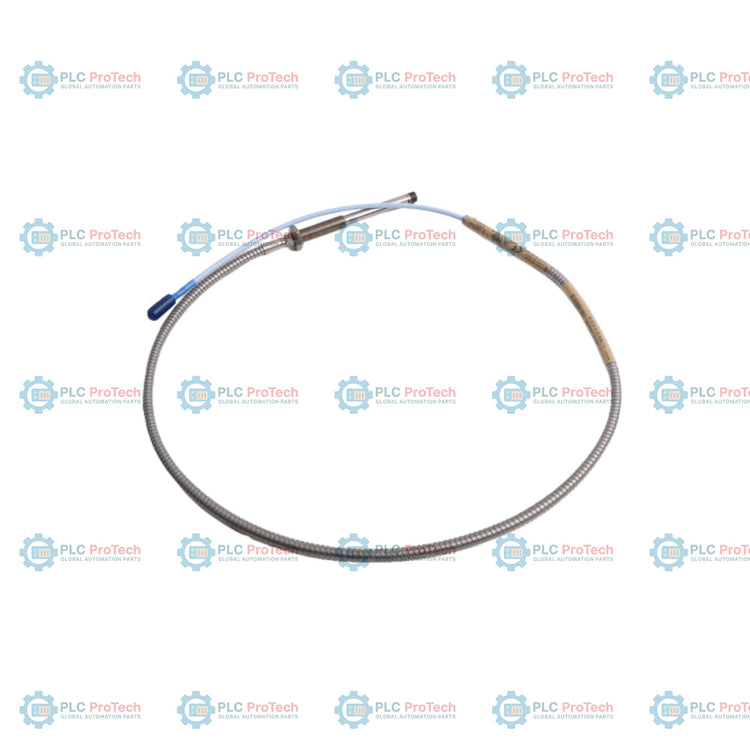

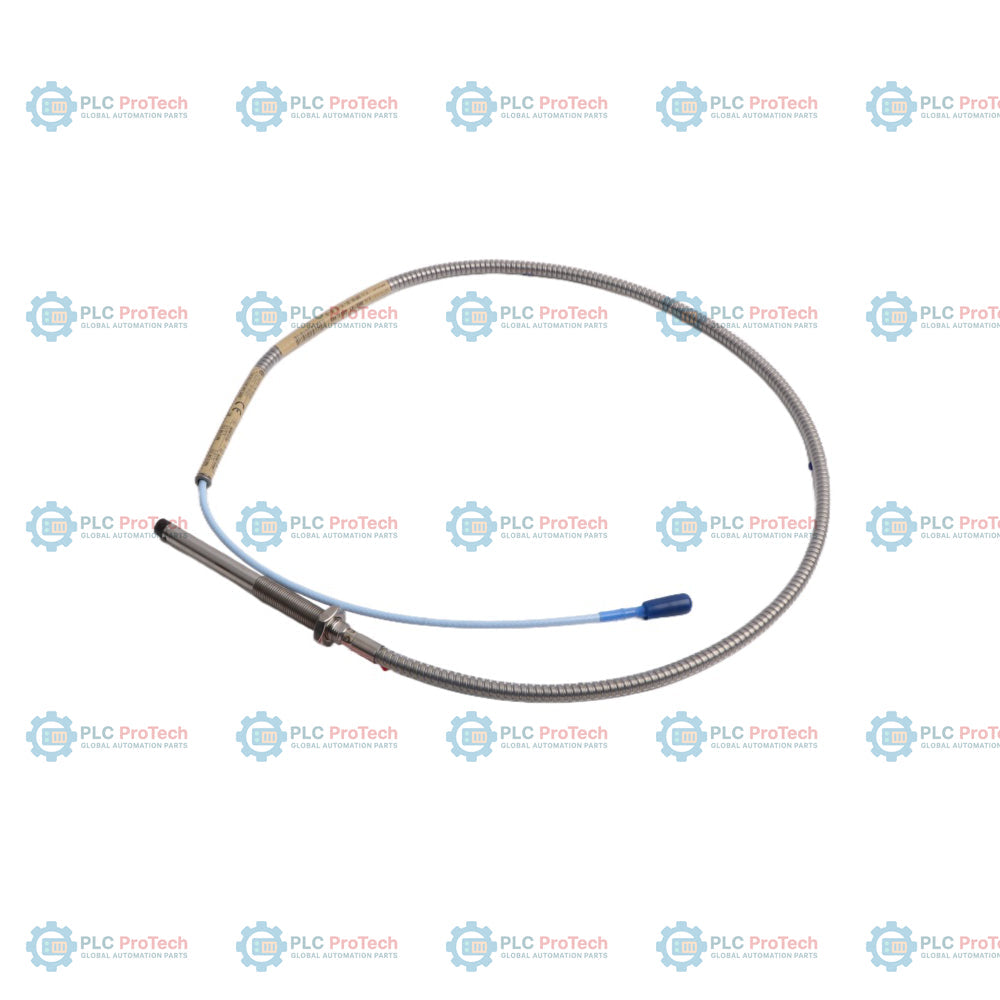

330104-05-14-50-01-05: Sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1, armatura protettiva in acciaio inossidabile, lunghezza non filettata di 50 mm, lunghezza complessiva della custodia di 140 mm, lunghezza totale del cavo di 5,0 metri, connettore ClickLoc con protezione del connettore e omologazioni CSA/ATEX/IECEx.

Questa configurazione integra un’armatura flessibile standard in acciaio inossidabile AISI 302 o 304 con guaina esterna in FEP, per proteggere il cavo triaxiale da 75 ohm dall’abrasione fisica e dalle sollecitazioni meccaniche negli ambienti industriali più impegnativi. A differenza dei modelli non armati o delle varianti con cavo corto, questa sonda da 5,0 metri è progettata specificamente per l’utilizzo in configurazioni fisiche corrispondenti ai sensori Proximitor da 5,0 metri, senza richiedere cavi di prolunga separati, riducendo i punti di connessione nella catena di misura.

Caratteristiche

• Configurazione con filettatura metrica M10 x 1, lunghezza della custodia di 140 mm e parte non filettata di 50 mm.
• Armatura protettiva integrata in acciaio inossidabile, che protegge il cavo triaxiale da 75 ohm dall’usura fisica.
• Lunghezza totale del sistema di 5,0 metri, progettata specificamente per il collegamento diretto a sensori Proximitor da 5 metri.
• Connettore coassiale miniaturizzato ClickLoc placcato oro con protezione integrata del connettore.
• Omologazioni per aree pericolose, tra cui CSA, ATEX e IECEx, per installazioni a sicurezza intrinseca.
• Punta della sonda in polifenilensolfuro (PPS) stampato, resistente agli agenti chimici e ambientali.

Applicazioni

• Misurazione delle vibrazioni dell’albero e della posizione assiale su macchinari rotanti ad alta velocità.
• Sistemi di protezione per macchinari industriali, tra cui turbine a vapore, turbine a gas, compressori e pompe.
• Monitoraggio di macchinari in aree pericolose presso raffinerie di petrolio e gas, impianti petrolchimici e strutture per la generazione di energia.
• Rilevamento del fuori giri e monitoraggio dell’espansione dell’alloggiamento delle turbine industriali.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

• Installare secondo il disegno Bently Nevada 141092 per installazioni a sicurezza intrinseca (ia) o secondo il disegno 140979 per ambienti non incendiari (nA/ec).
• Utilizzare una coppia massima di 22,6 N-m (200 in-lb) per il montaggio del corpo della sonda nella staffa o nell’alloggiamento (ridurre a 7,5 N-m / 66 in-lb per i primi tre filetti).
• Assicurarsi di mantenere durante il cablaggio un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici).
• Non superare 15 mm di innesto della filettatura durante l’installazione del corpo della sonda M10 x 1.
• Serrare a mano il connettore coassiale miniaturizzato ClickLoc; la protezione integrata del connettore previene disconnessioni meccaniche e l’ingresso di umidità.

Conformità e certificazioni

• Omologazioni CSA, ATEX, IECEx (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc)
• Conforme RoHS (2011/65/UE)
• Conforme CE (Direttiva EMC 2014/30/UE)
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1) certificata come parte di un sistema 3300 XL completo
