Descrizione

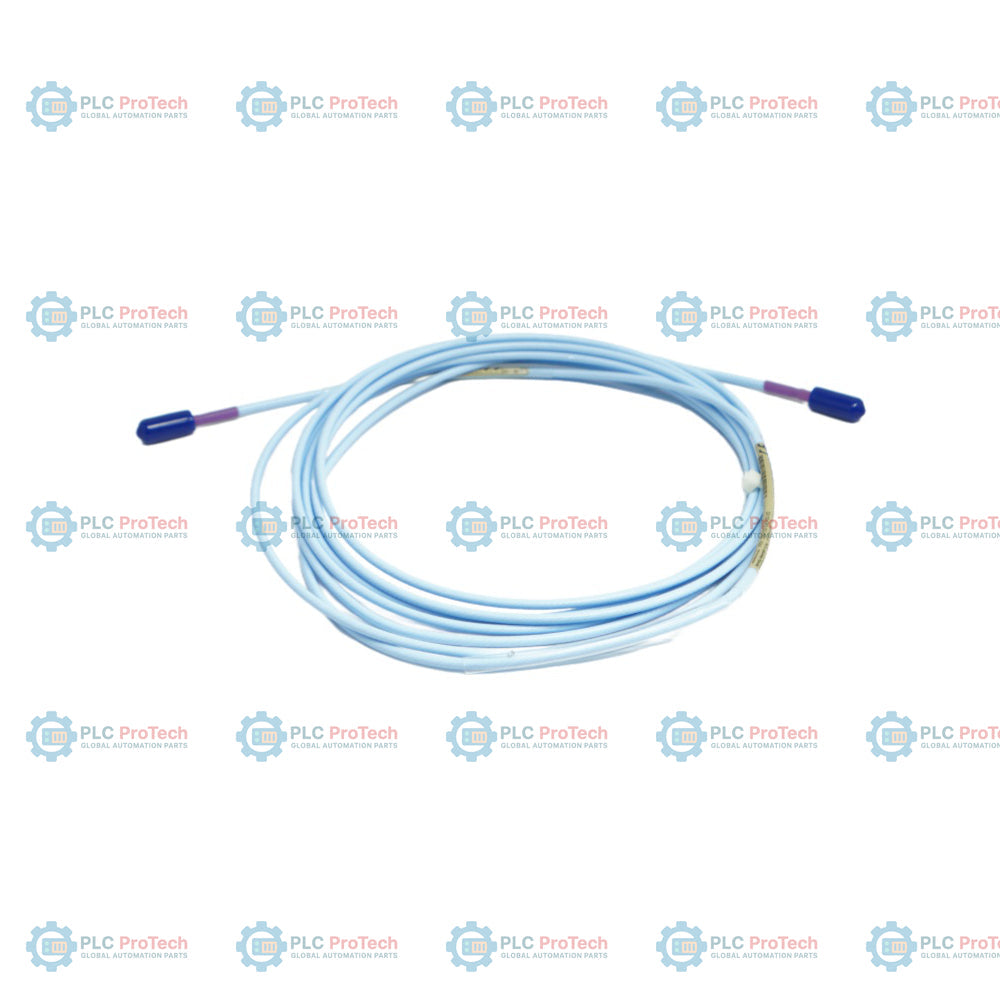

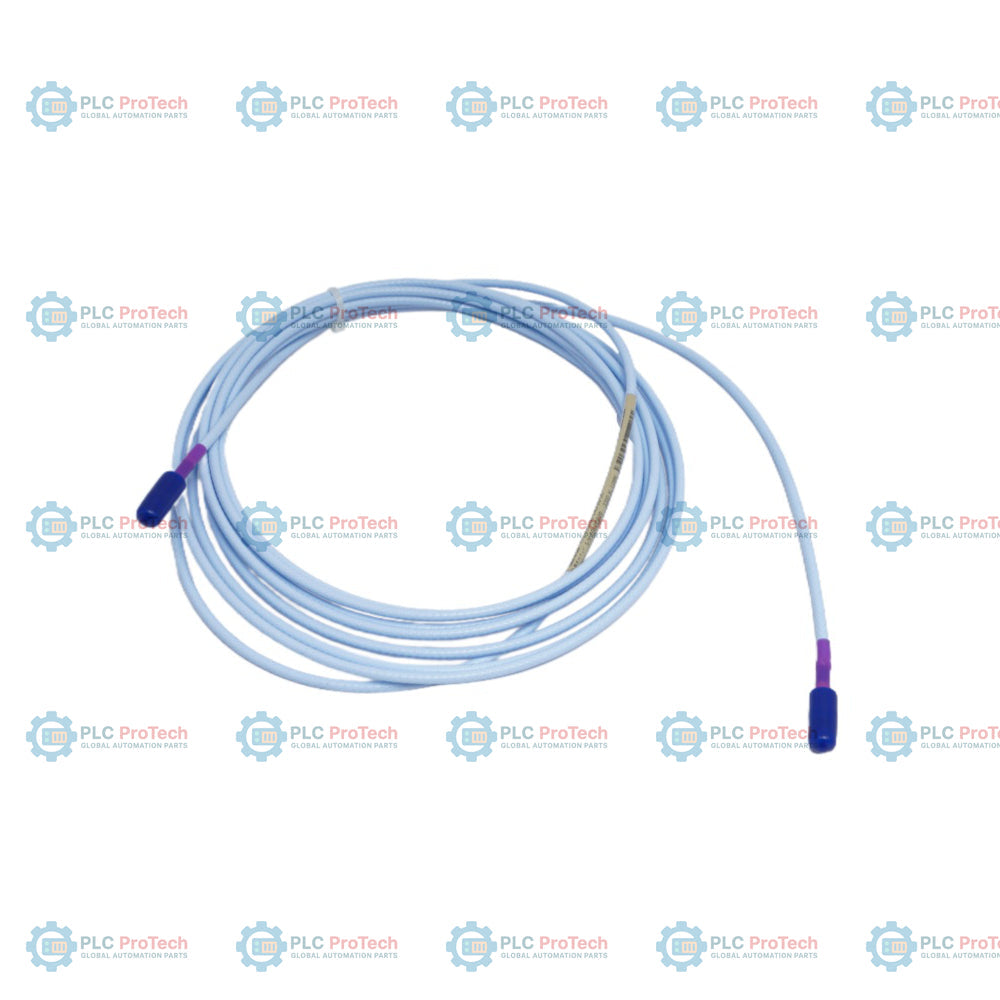

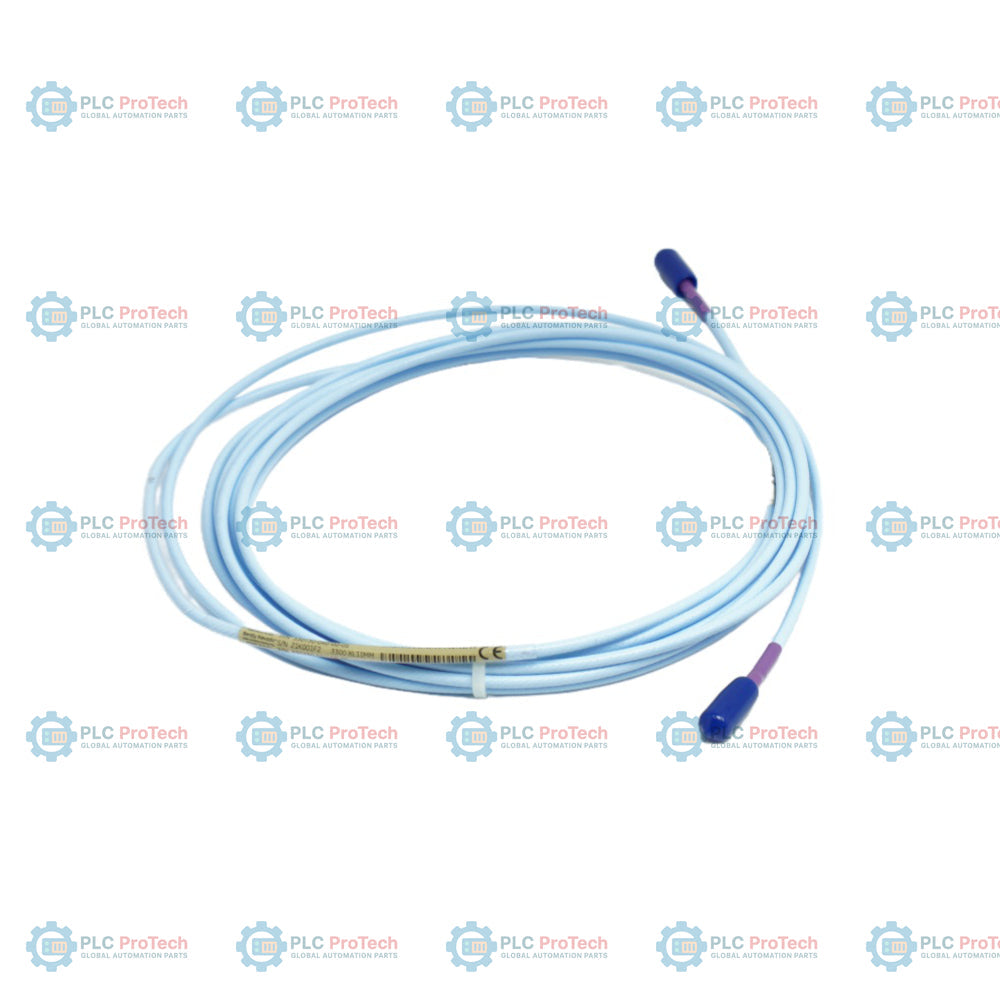

L'opzione 040 (lunghezza del cavo di 4,0 m) e l'opzione 02 (cavo standard con protezione del connettore) specificano questa configurazione del cavo di estensione 3300 XL 11 mm — 330730-040-02-00. Questo cavo coassiale non armato collega una sonda di prossimità 3300 XL 11 mm a un sensore Proximitor 3300 XL 11 mm, completando un sistema di trasduttori da 5,0 o 9,0 metri. L'isolamento standard in FEP offre un'eccellente resistenza chimica e tolleranza alla temperatura negli ambienti industriali più esigenti.

A differenza delle varianti armate o dotate della tecnologia FluidLoc, questa configurazione è progettata per offrire flessibilità e un instradamento ordinato, aggiungendo al contempo una protezione del connettore in fluorosilicone preinstallata. La protezione del connettore protegge la giunzione ClickLoc da umidità e contaminanti, risultando ideale per ambienti umidi o bagnati. Poiché per le approvazioni degli enti è selezionata l'opzione 00, questa variante specifica non richiede certificati di conformità per aree pericolose.

Caratteristiche

• L'opzione 040 fornisce una lunghezza fisica del cavo di 4,0 metri (13,1 piedi).
• L'opzione 02 dota il cavo di una protezione del connettore in fluorosilicone preinstallata sull'estremità femmina.
• L'opzione 00 indica che per questa configurazione non sono richieste specifiche approvazioni degli enti per aree pericolose.
• Struttura triaxiale da 75 Ohm con isolamento in fluoruro di etilene propilene (FEP).
• I connettori coassiali ClickLoc in ottone placcato oro si bloccano saldamente per evitare che si allentino a causa delle vibrazioni.
• Il design del cavo non armato mantiene un raggio di curvatura minimo di 25,4 mm (1,0 pollici), consentendo percorsi di instradamento stretti.
• Resistenza alla trazione nominale di 270 N (60 libbre) nel punto di collegamento tra il cavo della sonda e il cavo di estensione.

Applicazioni

Questo cavo di estensione viene utilizzato nei sistemi di trasduttori di prossimità Bently Nevada 3300 XL 11 mm per il monitoraggio delle vibrazioni e della posizione di grandi macchinari rotanti. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni dell'albero e della posizione della spinta assiale di turbine a vapore e a gas.
• Analisi delle vibrazioni di compressori centrifughi e assiali.
• Protezione di macchinari rotanti critici in cui sono richiesti sistemi di sonde da 11 mm.
• Ambienti industriali umidi o bagnati, in cui la protezione del connettore impedisce l'ingresso di umidità nella giunzione coassiale.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione del cavo di prolunga 3300 XL da 11 mm, seguire queste buone pratiche ingegneristiche per garantire una trasmissione ottimale del segnale e una lunga durata meccanica:

• Raggio di curvatura: Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo l'intera lunghezza del cavo per evitare danni ai conduttori interni o variazioni di impedenza.
• Integrità della connessione: Serrare manualmente i connettori coassiali ClickLoc. Non utilizzare pinze o altri utensili che potrebbero causare un serraggio eccessivo e danneggiare i contatti placcati in oro.
• Protezione del connettore: Assicurarsi che il protettore del connettore in fluorosilicone preinstallato sia completamente inserito e scattato in posizione sopra il giunto, per bloccare umidità, sporco e oli industriali.
• Instradamento e canalina: Instradare il cavo attraverso una canalina metallica dedicata e collegata a terra, per isolare il segnale a bassa tensione dalle fonti di interferenza elettromagnetica (EMI) ad alta tensione.
• Messa a terra: Assicurarsi che la schermatura del sistema sia adeguatamente collegata a terra solo all'estremità del monitor/strumentazione. Non collegare a terra la schermatura del cavo in più punti, poiché ciò può introdurre anelli di massa.

Conformità e certificazioni

La configurazione 330730-040-02-00 viene ordinata con la selezione di approvazione dell'ente Option 00. Pertanto, questo specifico cavo di prolunga è progettato per l'uso in ambienti industriali non pericolosi e di uso generale e non dispone di certificazioni individuali antideflagranti o di sicurezza intrinseca.

• RoHS: Conforme alla direttiva della Comunità Europea 2011/65/UE (RoHS).
• Compatibilità elettromagnetica (EMC): Conforme alla direttiva della Comunità Europea 2014/30/UE se utilizzato come parte di un sistema di trasduttori Bently Nevada 3300 XL completamente compatibile e schermato.
