Descrizione

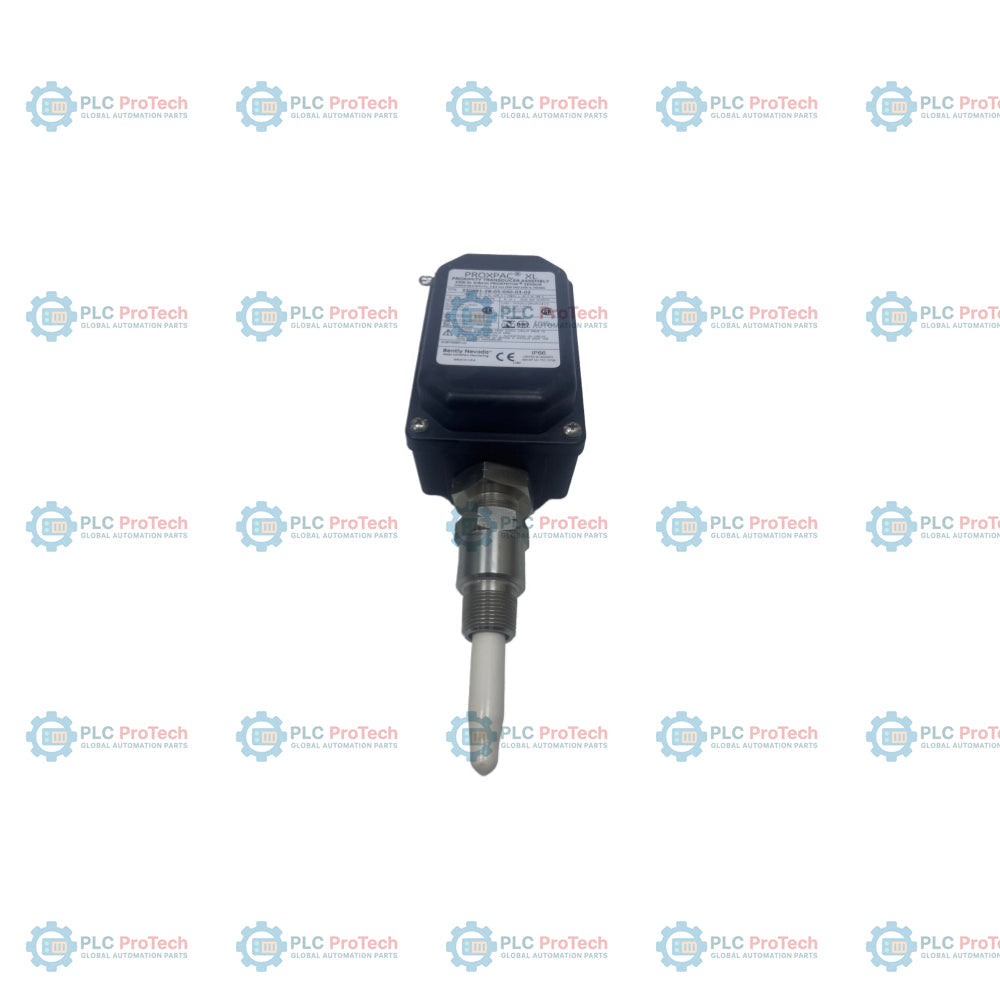

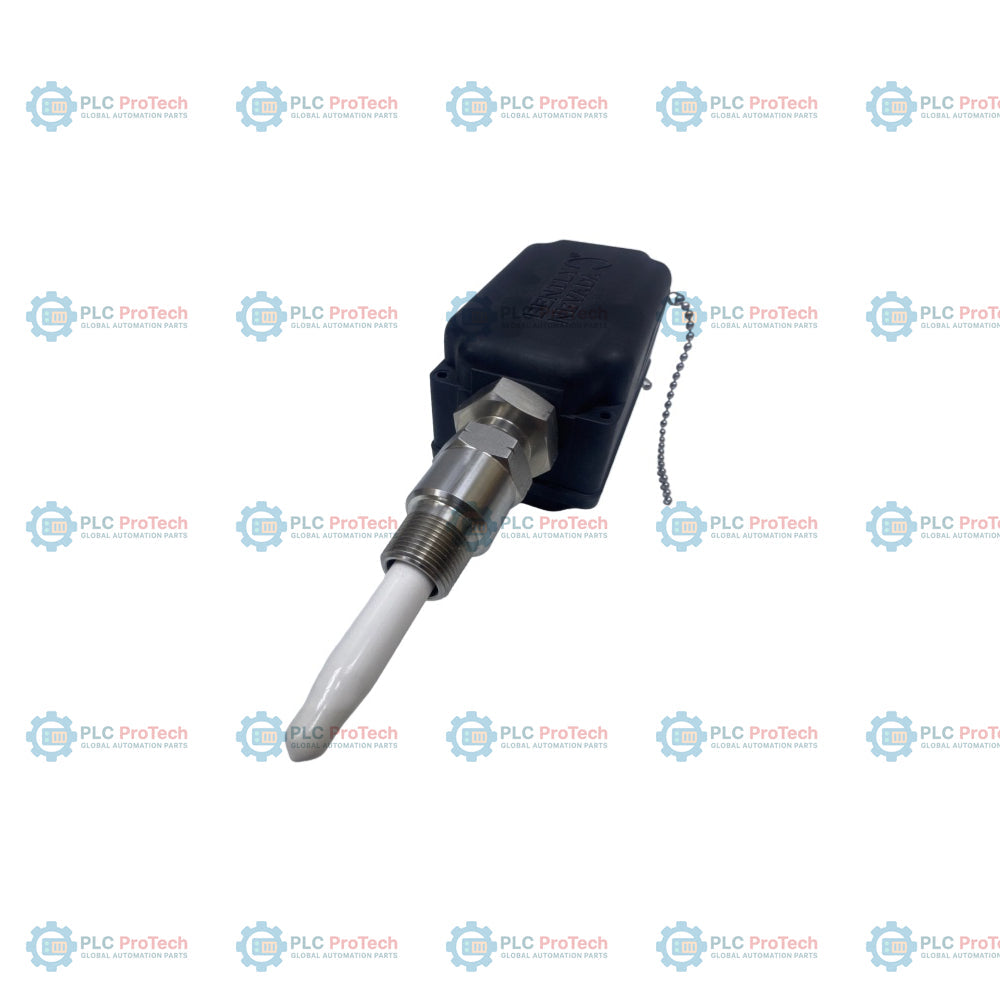

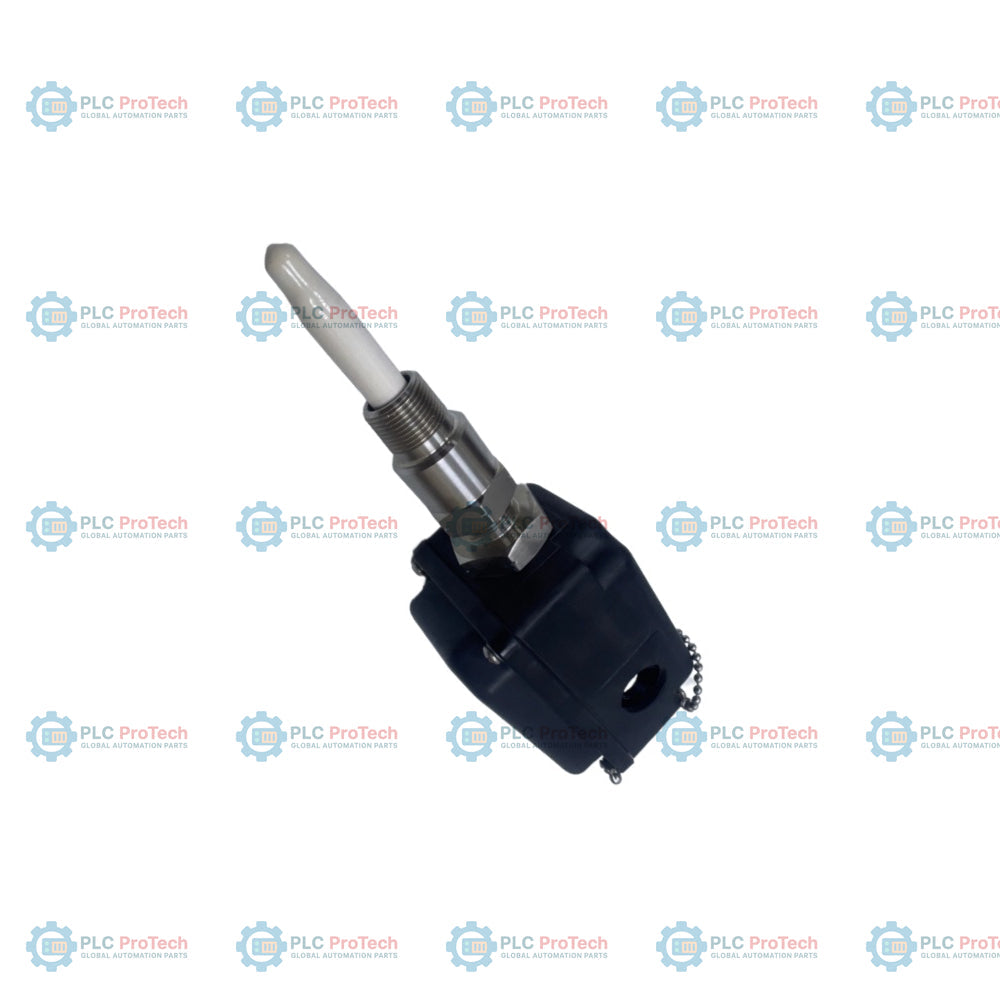

Il gruppo 330881-28-05-090-00-02 è un gruppo trasduttore di prossimità integrato PROXPAC XL progettato per fornire una soluzione autonoma per il monitoraggio delle vibrazioni e della posizione. Questa unità integra la sonda di prossimità 3300 XL da 8 mm e il sensore Proximitor in un unico robusto alloggiamento in PPS (solfuro di polifenilene), eliminando la necessità di cavi di prolunga esterni e di alloggiamenti Proximitor separati. Questa configurazione (Opzione 28 per sonda/omologazioni, Opzione 05 per un distanziale da 50 mm, Opzione 090 per una penetrazione della sonda di 90 mm, Opzione 00 senza raccordi per conduit e Opzione 02 con filettatura di montaggio 3/4-14 NPT) semplifica l'installazione in ambienti industriali gravosi. Grazie al design compatto e integrato, la serie 330881 semplifica il cablaggio in campo, poiché il gruppo si collega direttamente ai sistemi di monitoraggio. Il materiale dell'alloggiamento incorpora fibre di vetro e conduttive per rafforzare la struttura e dissipare le cariche elettrostatiche. Con grado di protezione Type 4X e IP66, questo trasduttore è adatto alla protezione di macchinari critici nei casi in cui sia necessario ridurre la complessità del cablaggio e migliorare la resistenza alle condizioni ambientali gravose.

Caratteristiche

• Opzione 28: sonda di prossimità 3300 XL da 8 mm inclusa, con omologazioni multiple.
• Opzione 05: lunghezza dell'adattatore distanziale di 50 mm.
• Opzione 090: lunghezza di penetrazione della sonda di 90 mm.
• Opzione 00: nessun raccordo per conduit; include due tappi e due rondelle.
• Opzione 02: filettatura di montaggio 3/4-14 NPT.
• Sensore Proximitor integrato che elimina la necessità di un alloggiamento separato e di cavi di prolunga.
• Alloggiamento in solfuro di polifenilene (PPS) con fibre di vetro e conduttive per la dissipazione elettrostatica.
• Grado di protezione ambientale: Type 4X e IP66.

Applicazioni

Le applicazioni tipiche includono la protezione dei macchinari e il monitoraggio delle condizioni nei settori petrolifero e del gas, della generazione di energia e petrolchimico. PROXPAC XL è ideale per:

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti.
• Ambienti in cui siano essenziali una minore complessità del cablaggio e un alloggiamento ad alta integrità.
• Adeguamento di installazioni esistenti in cui lo spazio per sensori Proximitor separati sia limitato.

Informazioni per l'ordine

Opzione	Codice	Descrizione
Codice prodotto ordinabile	330881-28-05-090-00-02	Gruppo trasduttore di prossimità PROXPAC XL
A - Sonda/Omologazioni	28	Sonda 3300 XL da 8 mm con omologazioni multiple
B - Adattatore distanziale	05	Lunghezza di 50 mm
C - Penetrazione della sonda	090	Lunghezza di 90 mm
D - Raccordi	00	Nessun raccordo; due tappi e due rondelle
E - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada
Codice prodotto	330881-28-05-090-00-02
Tipo di sistema	Trasduttore di prossimità PROXPAC XL
Tipo di sonda	3300 XL da 8 mm
Materiale dell'alloggiamento	Solfuro di polifenilene (PPS)
Grado di protezione ambientale	Type 4X, IP66
Tensione di ingresso	Da -17,5 Vdc a -26 Vdc
Campo lineare	2 mm (80 mil)
Resistenza di uscita	50 Ohm
Omologazioni degli enti	Omologazioni multiple (consultare la scheda tecnica 178554)

Linee guida per l'installazione

Assicurarsi che il gruppo sia installato applicando la coppia corretta alla filettatura di montaggio 3/4-14 NPT. Il design dell'alloggiamento PROXPAC XL non richiede cavi di prolunga esterni, ma per il cablaggio in campo verso il sistema di monitoraggio utilizzare un cavo triassiale schermato a 3 conduttori (1,0 mm2 / 18 AWG). Durante l'installazione in aree pericolose, assicurarsi che il cablaggio soddisfi i requisiti indicati nei disegni delle aree pericolose (consultare la documentazione Bently Nevada 140979 o 141092). Mantenere la corretta regolazione del gap (nominale 1,27 mm / 50 mil) tra la punta della sonda e il bersaglio.
