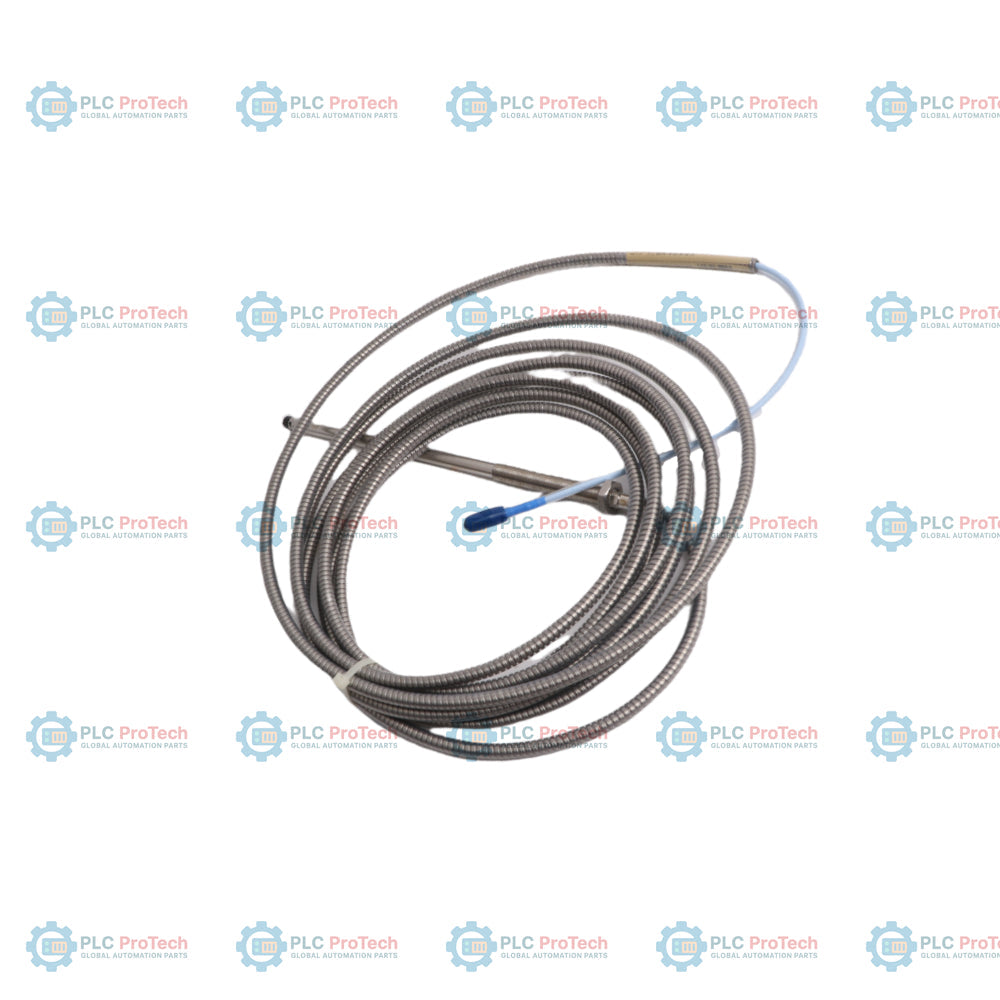

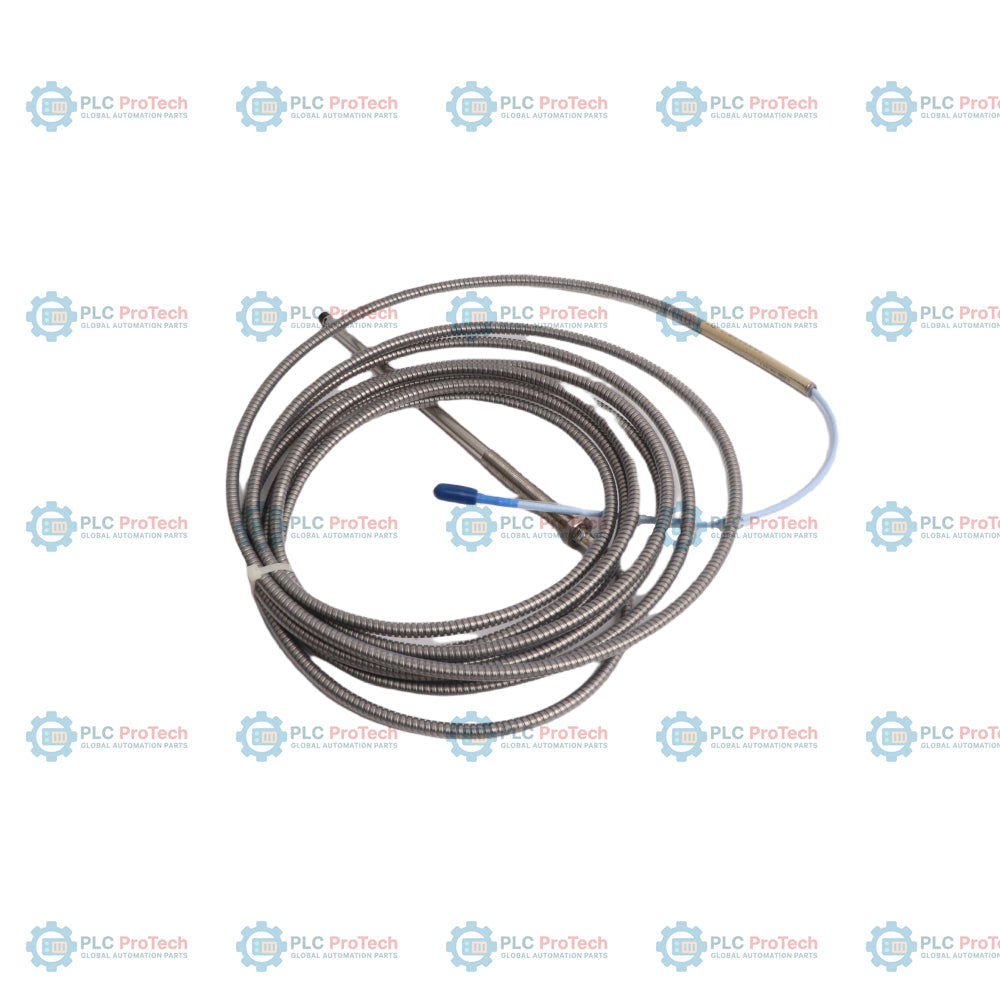

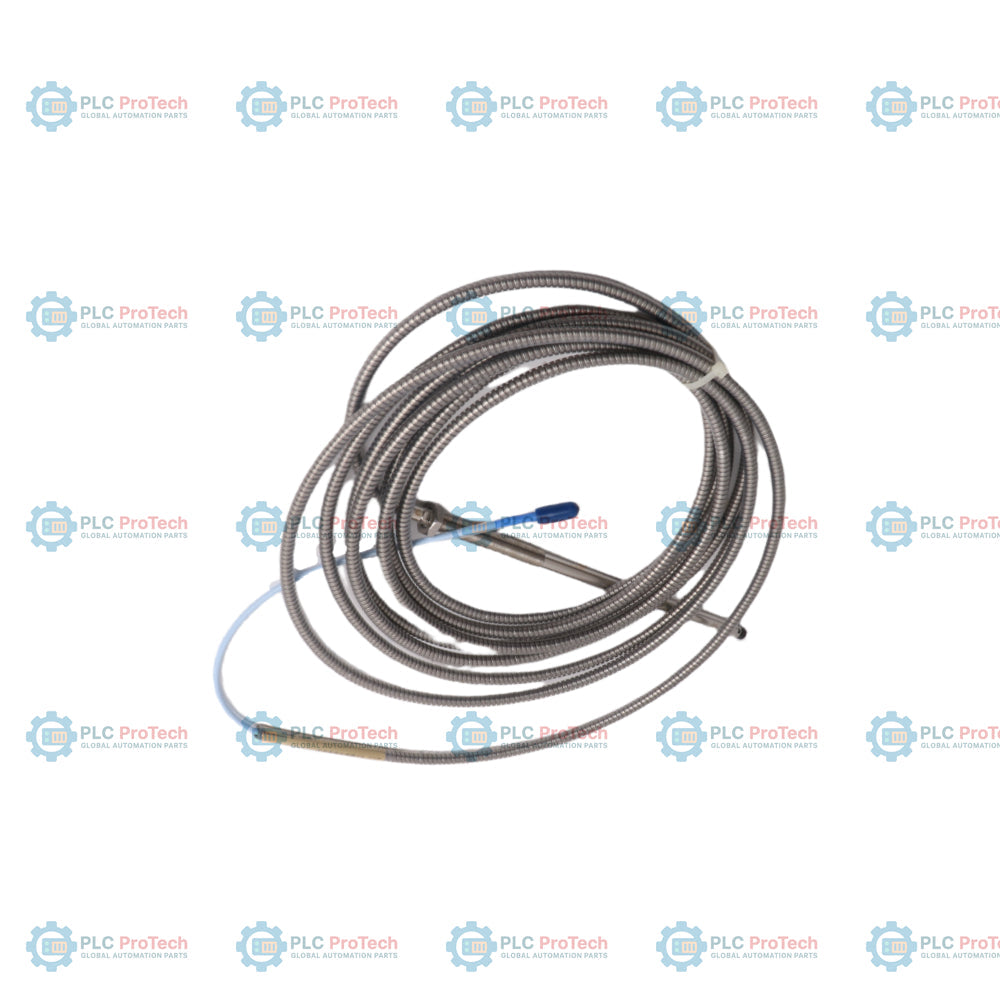

Bently Nevada 330104-15-23-50-02-00 Sonda di prossimità 3300 XL da 8 mm

Descrizione

L'opzione 15 (lunghezza non filettata di 150 mm), l'opzione 23 (lunghezza complessiva della custodia di 230 mm) e l'opzione 50 (lunghezza complessiva di 5,0 m con armatura in acciaio inossidabile) specificano questa configurazione metrica della sonda di prossimità 3300 XL da 8 mm — 330104-15-23-50-02-00. Questa configurazione utilizza una filettatura metrica M10 x 1 ed è dotata di armatura integrata in acciaio inossidabile per proteggere il cavo coassiale da abrasioni meccaniche, tagli e usura fisica in ambienti industriali impegnativi. La lunghezza del sistema di 5,0 metri è calibrata per il collegamento diretto a un sensore Proximitor compatibile da 5 metri, senza richiedere un cavo di prolunga intermedio, semplificando la catena di misura.

Questa sonda funge da trasduttore a correnti parassite per misurare la posizione statica o le vibrazioni dinamiche dell'albero su macchinari rotanti. Il connettore coassiale miniaturizzato ClickLoc (opzione 02) garantisce un collegamento sicuro e resistente alle vibrazioni. Poiché l'opzione 00 specifica che non sono necessarie approvazioni, questo modello è destinato ad applicazioni industriali standard in aree non pericolose.

Caratteristiche

• L'opzione 15 specifica una lunghezza non filettata di 150 mm della custodia della sonda.
• L'opzione 23 specifica una lunghezza complessiva della custodia di 230 mm con filettatura metrica M10 x 1.
• L'opzione 50 specifica una lunghezza complessiva del cavo integrato di 5,0 metri (16,4 piedi).
• L'opzione 02 designa un connettore coassiale miniaturizzato ClickLoc con cavo standard.
• L'opzione 00 indica che non sono necessarie approvazioni per aree pericolose.
• L'armatura integrata in acciaio inossidabile protegge da abrasioni fisiche, tagli e usura meccanica.
• Compatibile direttamente con i sensori Proximitor 3300 XL da 5 metri per il monitoraggio ad alta precisione di vibrazioni e posizione.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione assiale degli alberi di turbine a vapore, a gas e idrauliche
• Profilazione del movimento dell'albero e dello spostamento assiale dei compressori centrifughi
• Misurazione del movimento dell'albero del riduttore e dell'espansione relativa della carcassa
• Monitoraggio degli alberi di pompe e ventilatori industriali nella generazione di energia e negli impianti petroliferi, del gas e di trattamento chimico

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• La sonda deve essere installata con una distanza nominale corrispondente al punto medio dell'intervallo lineare, in genere 1.27 mm (50 mils) o -10.0 Vdc.
• Non superare il limite massimo di innesto della filettatura M10 x 1, pari a 15 mm. Il superamento di questo limite può causare un grippaggio meccanico durante l'installazione.
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) per il cavo coassiale armato, per evitare danni strutturali al conduttore interno.
• La custodia della sonda deve essere isolata dalla messa a terra della macchina. Assicurarsi che lo schermo del cavo di prolunga sia terminato correttamente sul collegamento di terra del sensore Proximitor.
• I connettori ClickLoc placcati in oro devono essere serrati esclusivamente a mano. Non utilizzare pinze o chiavi sui collegamenti ClickLoc in oro.

Conformità e certificazioni

• Progettato in conformità agli standard API 670 per i sistemi di monitoraggio delle vibrazioni e della posizione delle macchine.
• Conforme alla direttiva RoHS per la sicurezza dei materiali standard e la limitazione delle sostanze pericolose.
• L'opzione 00 indica che per questa configurazione non sono richieste approvazioni da parte di enti per aree pericolose, rendendola adatta ad ambienti industriali generici non pericolosi.
