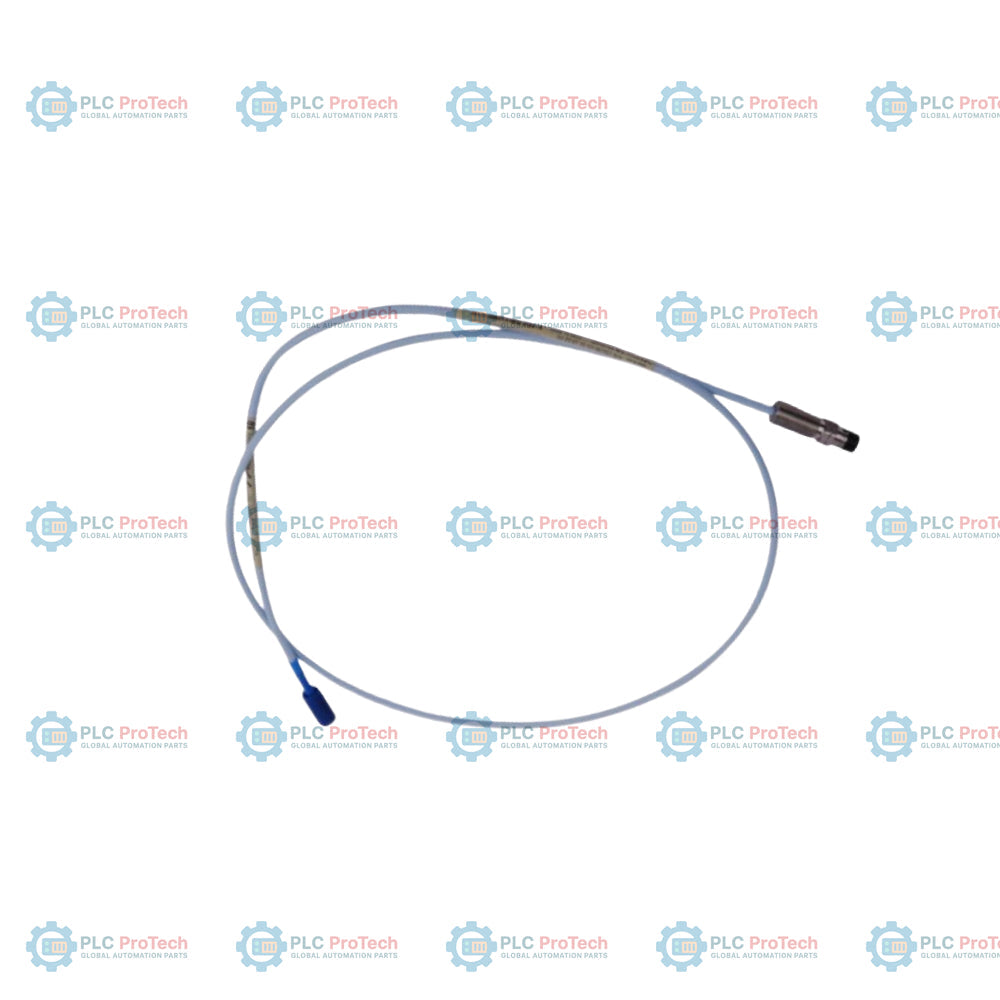

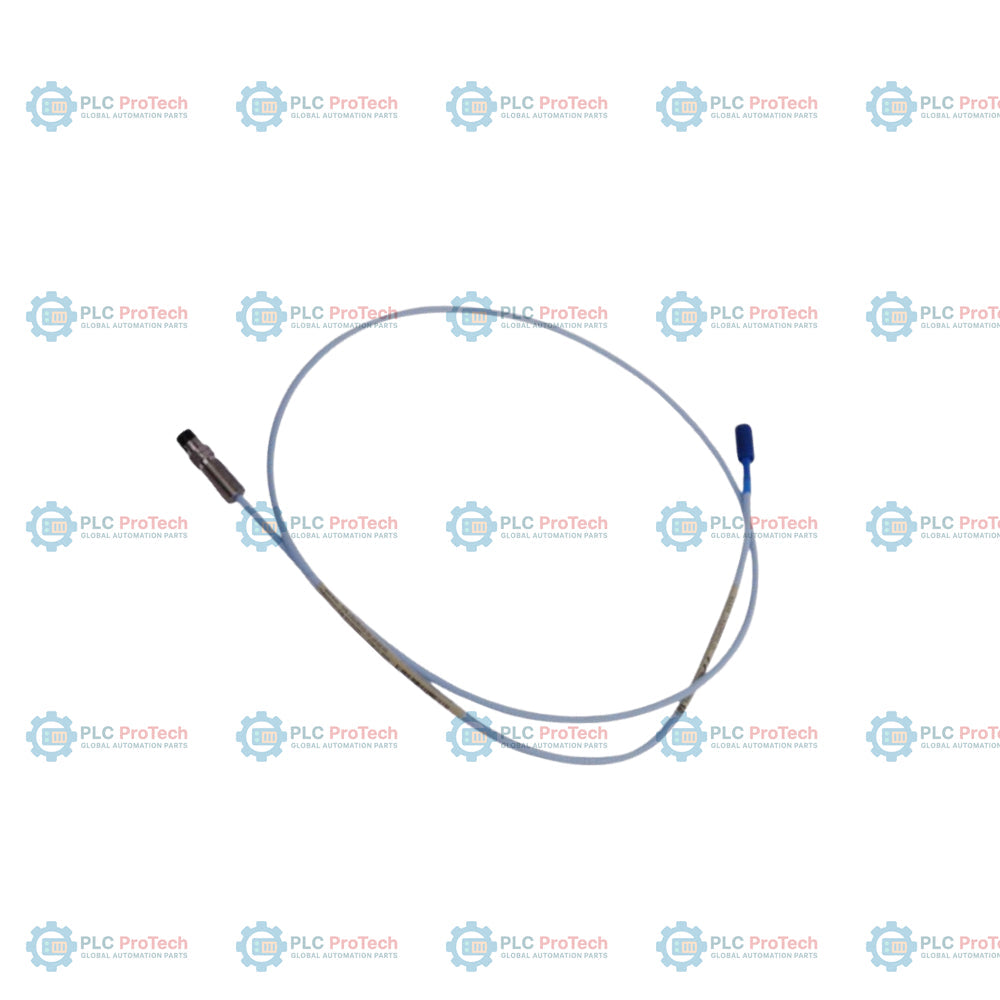

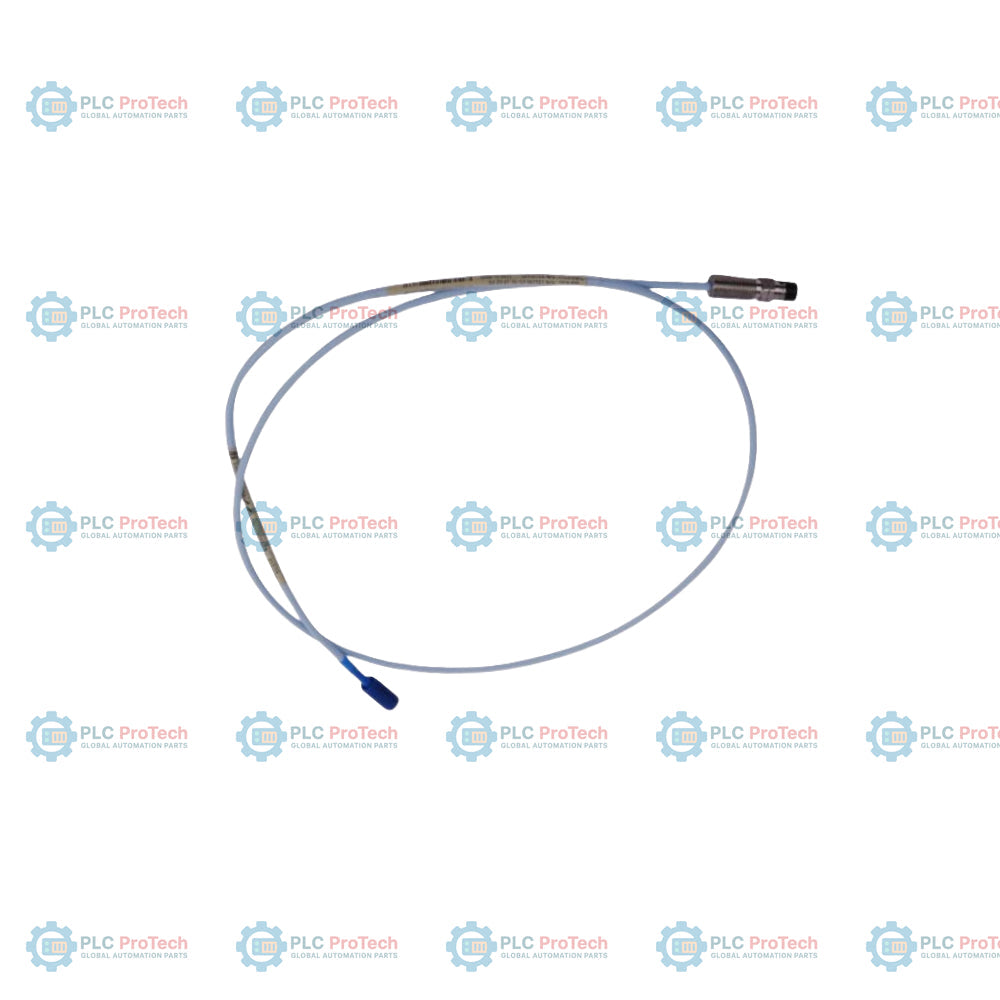

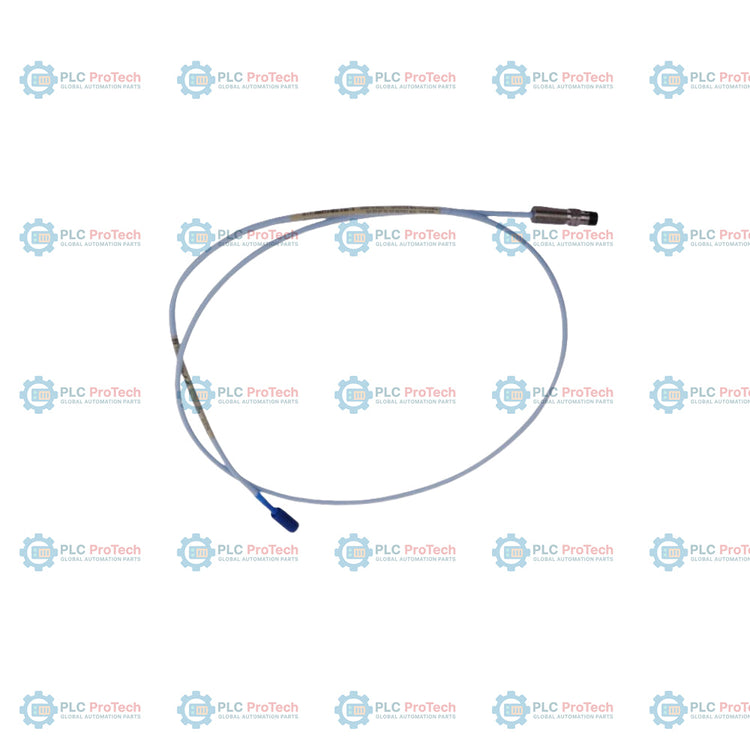

Bently Nevada 330106-00-04-10-02-00 Sonda di prossimità 3300 XL da 8 mm con montaggio inverso

Descrizione

Bently Nevada 330106-00-04-10-02-00 specifica una sonda di prossimità 3300 XL da 8 mm con montaggio posteriore, configurata con una filettatura metrica M10 x 1, una lunghezza non filettata di 0 mm (opzione 00) e una lunghezza complessiva del corpo di 40 mm (opzione 04). Questo sensore senza contatto utilizza la tecnologia a correnti parassite per misurare parametri fisici quali la vibrazione radiale dell'albero, la posizione della spinta assiale e la velocità di riferimento dei macchinari rotanti. La configurazione con montaggio posteriore è progettata specificamente per l'installazione dal lato posteriore delle staffe di montaggio o all'interno di involucri profondi, dove l'accesso convenzionale dal lato anteriore è limitato.

A differenza delle configurazioni standard 330106-05-30-10-02-00, caratterizzate da una lunghezza non filettata fissa di 5,0 mm e da una lunghezza del corpo di 30 mm, questa opzione specializzata (00-04) presenta un corpo completamente filettato di 40 mm, senza sezione non filettata, consentendo la personalizzazione diretta della profondità e il massimo contatto della filettatura. La sonda presenta un cavo coassiale integrato da 1,0 metri (3,3 piedi) (opzione 10), terminato con un connettore coassiale ClickLoc miniaturizzato (opzione 02) per un accoppiamento sicuro con blocco a scatto con i cavi di prolunga standard. Questa configurazione non include le marcature di certificazione degli enti per aree pericolose (opzione 00) ed è destinata all'uso industriale generale.

Caratteristiche

• Corpo completamente filettato: L'opzione 00 specifica una lunghezza non filettata di 0 mm, consentendo il massimo contatto della filettatura lungo il corpo.
• Corpo metrico: L'opzione 04 configura una lunghezza complessiva del corpo di 40 mm con filettatura metrica M10 x 1.
• Lunghezza ottimale del cavo: L'opzione 10 include un cavo coassiale integrato da 1,0 metri (3,3 piedi).
• Interconnessione sicura: L'opzione 02 designa un connettore coassiale ClickLoc maschio miniaturizzato con cavo standard (senza protezione).
• Versione industriale standard: L'opzione 00 offre una configurazione affidabile e non certificata, adatta ad ambienti generici non pericolosi.
• Design con montaggio posteriore: Progettato per l'installazione attraverso il retro di un manicotto o di una staffa, proteggendo l'interfaccia del cavo all'interno dell'involucro della macchina.
• Eddy-Current Sensing: Standard 8.0 mm tip diameter provides a linear range of 2.0 mm (80 mils) on AISI 4140 steel.

Il diametro standard della punta di 8,0 mm offre un intervallo lineare di 2,0 mm (80 mil) sull'acciaio AISI 4140.

Applicazioni

• Le sonde a montaggio inverso della serie 330106 sono utilizzate in vari settori industriali, tra cui generazione elettrica, petrolio e gas, petrolchimico e produzione pesante. Le applicazioni principali includono:
• Misurazione delle vibrazioni radiali dell'albero sui cuscinetti di turbine industriali ad alta velocità.
• Monitoraggio dello spostamento della spinta assiale per proteggere compressori centrifughi e riduttori.
• Trigger di riferimento Keyphasor e monitoraggio della velocità di rotazione su motori elettrici e ventilatori.

Installazioni in involucri profondi in cui è necessaria la regolazione esterna della sonda mediante una configurazione con manicotto inverso.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

Un'installazione corretta garantisce misurazioni accurate del sistema. Osservare le seguenti linee guida ingegneristiche:

• Posizionamento in profondità: Prima di avvitare, assicurarsi che la staffa per montaggio inverso sia priva di detriti. Non superare il limite massimo di innesto della filettatura di 15 mm.
• Regolazione del traferro: Serrare la sonda finché non entra in contatto con la superficie del target, quindi allentarla fino a raggiungere il traferro richiesto. Una lettura di tensione di -9 Vdc all'uscita del Proximitor indica il traferro nominale nella fascia intermedia di 1.27 mm (50 mils).
• Accoppiamento del cavo: Pulire le superfici dei connettori da polvere e olio prima del montaggio. Spingere e ruotare i connettori ClickLoc finché non scattano; non utilizzare pinze autobloccanti sui connettori standard.
• Protezione dalla flessione: Sostenere e fissare il cavo coassiale utilizzando fascette fermacavo o canaline. Mantenere un raggio di curvatura superiore a 25.4 mm (1.0 in) per prevenire il deterioramento dell'isolamento coassiale.

Conformità e certificazioni

Questo modello è costruito secondo le linee guida standard sulla qualità industriale, ma è configurato senza approvazioni regionali preconfigurate per aree pericolose. Ideale per applicazioni al di fuori delle zone classificate come esplosive:

• Conforme alla normativa RoHS sulle restrizioni relative alle sostanze pericolose nei materiali.
• Conforme alla normativa CE sulla compatibilità elettromagnetica industriale quando installato in un sistema rack per monitor Bently Nevada approvato.
• Costruito in conformità alle procedure di produzione del sistema di gestione della qualità ISO 9001.
