Descrizione

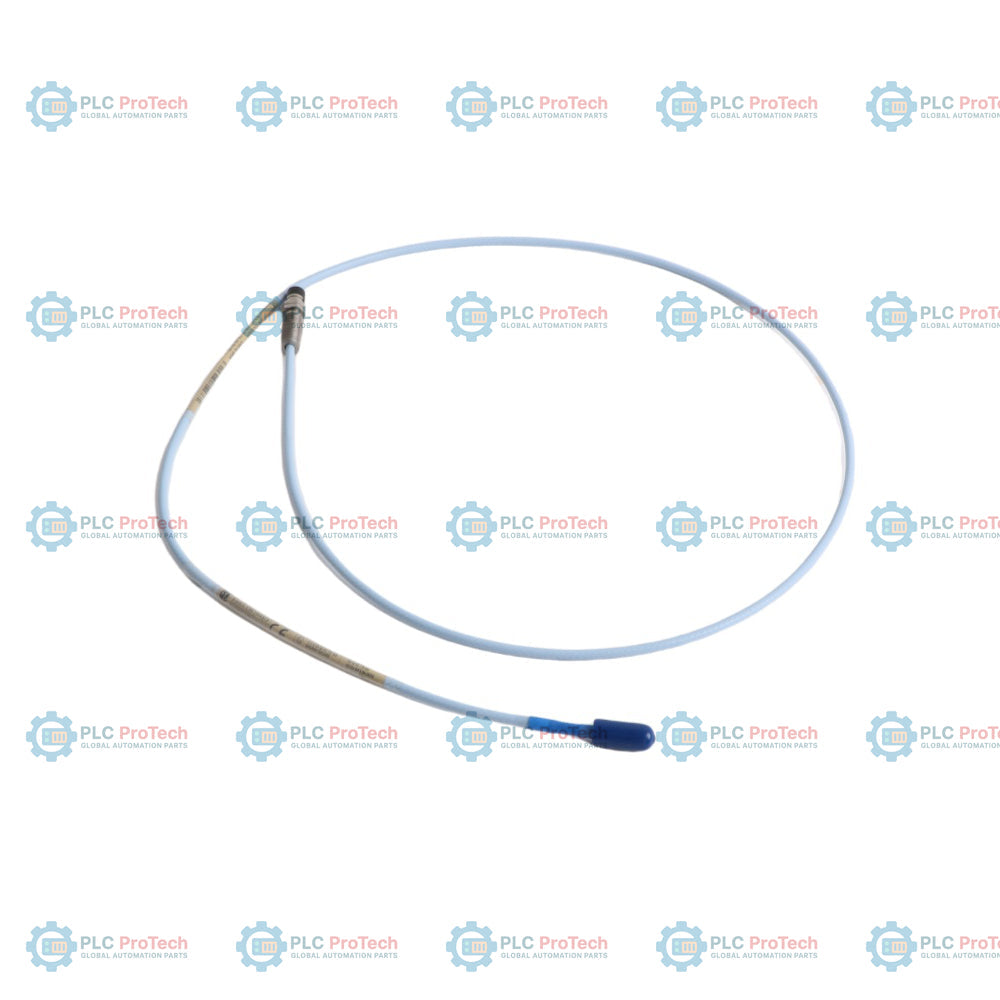

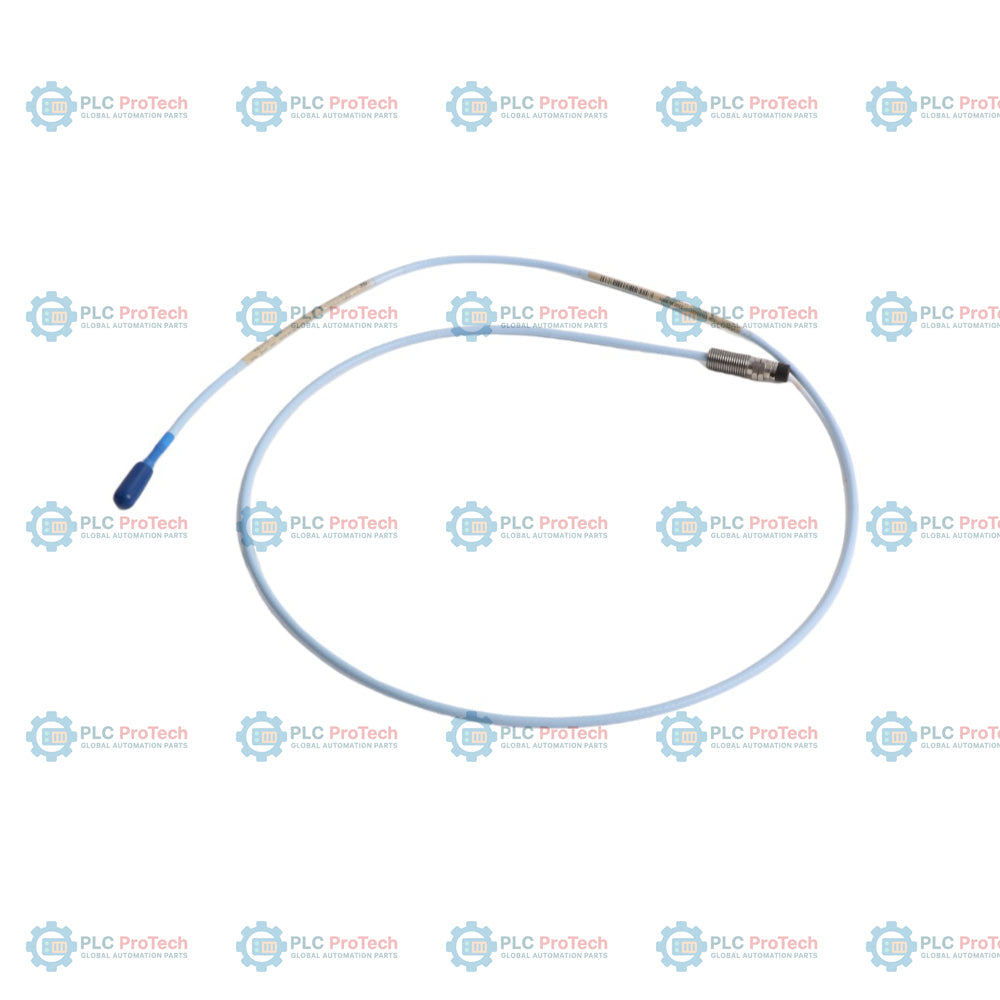

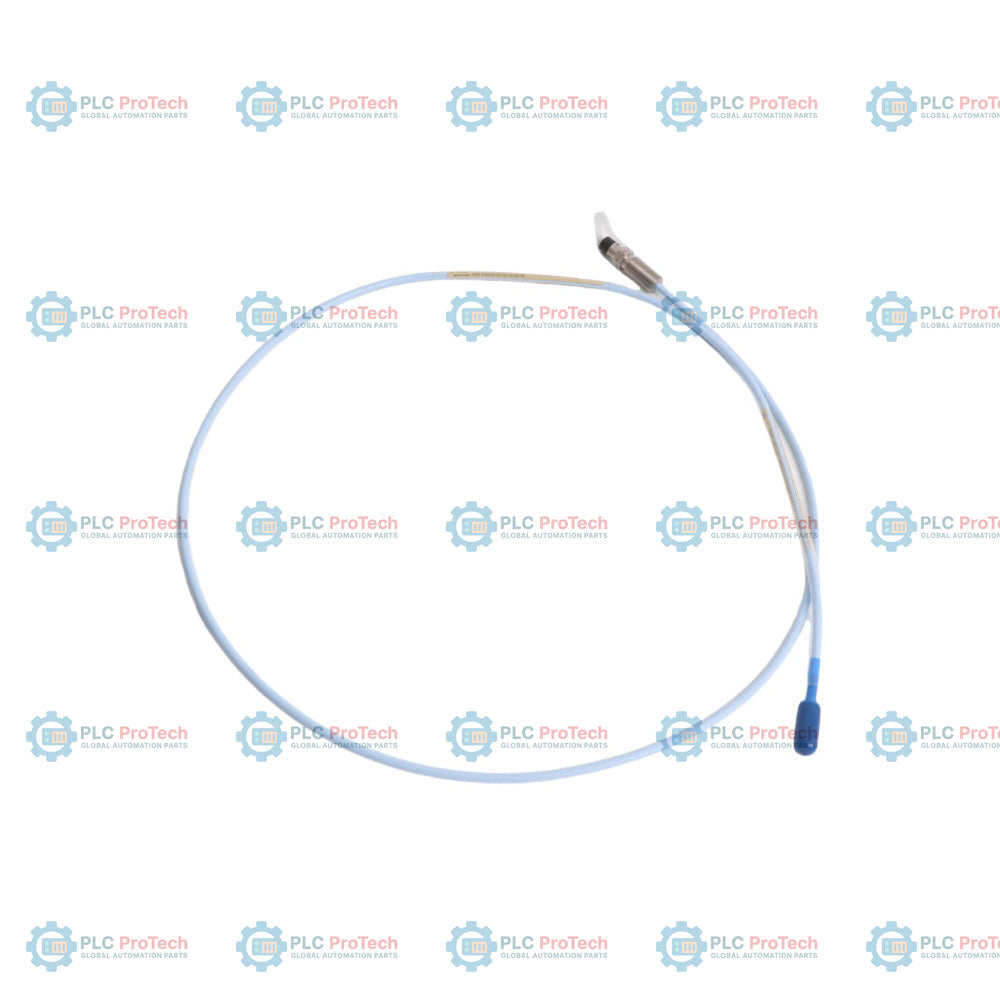

330106-05-30-10-02-05 specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm con montaggio posteriore, dotata di filettatura metrica M10 x 1, lunghezza del corpo non filettata di 5,0 mm (opzione 05), lunghezza complessiva del corpo di 30 mm (opzione 30), lunghezza totale del cavo di 1,0 metro (opzione 10), connettore coassiale ClickLoc standard (opzione 02) e approvazioni CSA/ATEX/IECEx per aree pericolose (opzione 05).

A differenza di configurazioni simili, come la 330105, che utilizza filettature imperiali 3/8-24 UNF, questa variante metrica utilizza filettature M10 x 1. Sebbene altre opzioni di questa famiglia possano specificare cavi armati o la protezione FluidLoc con barriera contro i fluidi (come l'opzione 12), questa configurazione standard fornisce un cavo coassiale standard non armato con un connettore ClickLoc miniaturizzato. È calibrata per un intervallo lineare standard di 80 mil (2,0 mm) se abbinata a un cavo di prolunga 3300 XL e a un sensore Proximitor compatibili.

Caratteristiche

• Corpo metallico filettato M10 x 1 progettato specificamente per installazioni con montaggio posteriore.
• La lunghezza non filettata di 5,0 mm (0,20 pollici) dell'opzione 05 ottimizza il posizionamento all'interno dei manicotti di montaggio.
• La lunghezza complessiva del corpo dell'opzione 30 offre una profondità di innesto della filettatura di 30 mm (1,2 pollici).
• L'opzione 10 specifica una lunghezza totale della sonda di 1,0 metro (3,3 piedi).
• L'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato placcato in oro su un cavo coassiale standard.
• Il pacchetto di certificazione dell'opzione 05 copre le installazioni in aree pericolose con approvazioni CSA, ATEX e IECEx.
• Compatibile con i componenti standard delle serie 3300 non-XL da 5 mm e 8 mm.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti ad alta velocità.
• Monitoraggio dei cuscinetti a film fluido in turbine a vapore, turbine a gas, compressori, pompe e motori industriali.
• Riferimento di fase Keyphasor e misurazioni della velocità di rotazione.
• Installazioni con montaggio posteriore che utilizzano un manicotto o una staffa per sonda, quando l'accesso alla parte anteriore della macchina è limitato.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione della sonda 3300 XL con montaggio inverso è fondamentale per un monitoraggio accurato dello spostamento a correnti parassite. Osservare le seguenti linee guida per l'installazione fisica ed elettrica:

• Distanza dal target: La regolazione meccanica deve posizionare la punta della sonda entro l'intervallo operativo lineare (normalmente a circa 1.25 mm o 50 mils dalla superficie del target, con un'uscita di circa -10 VDC dal sensore Proximitor).
• Coppia di serraggio della filettatura: Avvitare manualmente il corpo con montaggio inverso nella guaina di montaggio, quindi applicare una coppia non superiore a 4.5 N-m (40 in-lb) per filettature M10 x 1, per evitare di danneggiare il corpo.
• Cura del connettore: Serrare manualmente il connettore coassiale ClickLoc. Assicurarsi che il collegamento sia pulito e asciutto. Utilizzare una protezione per connettori in caso di esposizione a fluidi.
• Adattamento della guaina: Le sonde con montaggio inverso vengono generalmente installate in una guaina con filettatura interna corrispondente. Mantenere uno spazio libero minimo attorno alla punta della sonda per evitare diafonia o interferenze con la parete laterale.

Conformità e certificazioni

Questa configurazione della sonda 3300 XL con montaggio inverso (opzione 05) è conforme ai seguenti standard di sicurezza e ambientali:

• CSA/cCSAus: Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• Marchio CE: Direttiva 2014/30/UE (EMC) e Direttiva 2011/65/UE (RoHS).
• RoHS Cina: Designazione EFUP di 15 anni in conformità alla norma SJ/T 11364-2024.
• Omologazioni marittime: Conforme alle principali norme degli enti di classificazione per navi in acciaio e unità offshore.
• Classificazione SIL: Certificato SIL 2 (tolleranza ai guasti hardware HFT = 0), conforme a SIL 3 (HFT = 1) se implementato all'interno di un sistema strumentato di sicurezza certificato.
• Conformità dell'opzione -CN: Sebbene non selezionate per questo SKU, le configurazioni con suffisso -CN sono inoltre certificate da NEPSI e CCC per aree pericolose nella Cina continentale.
