Panoramica del prodotto

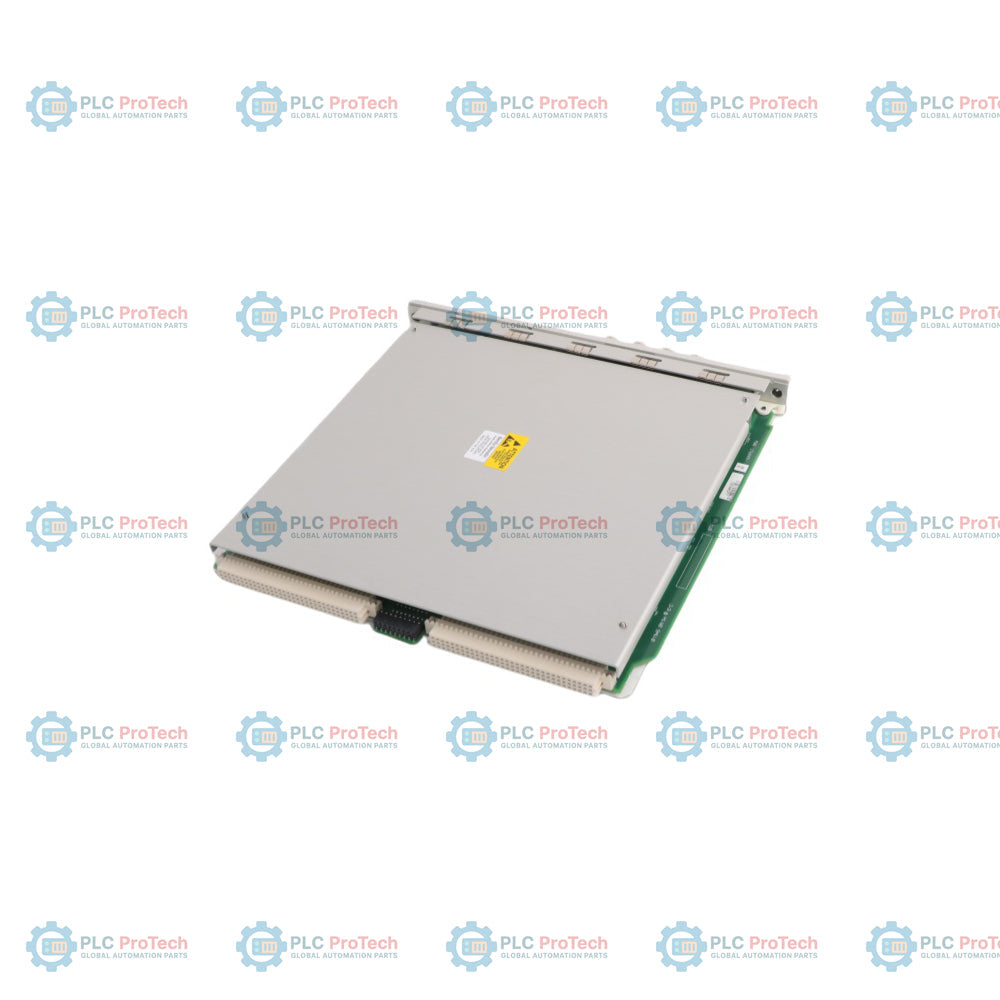

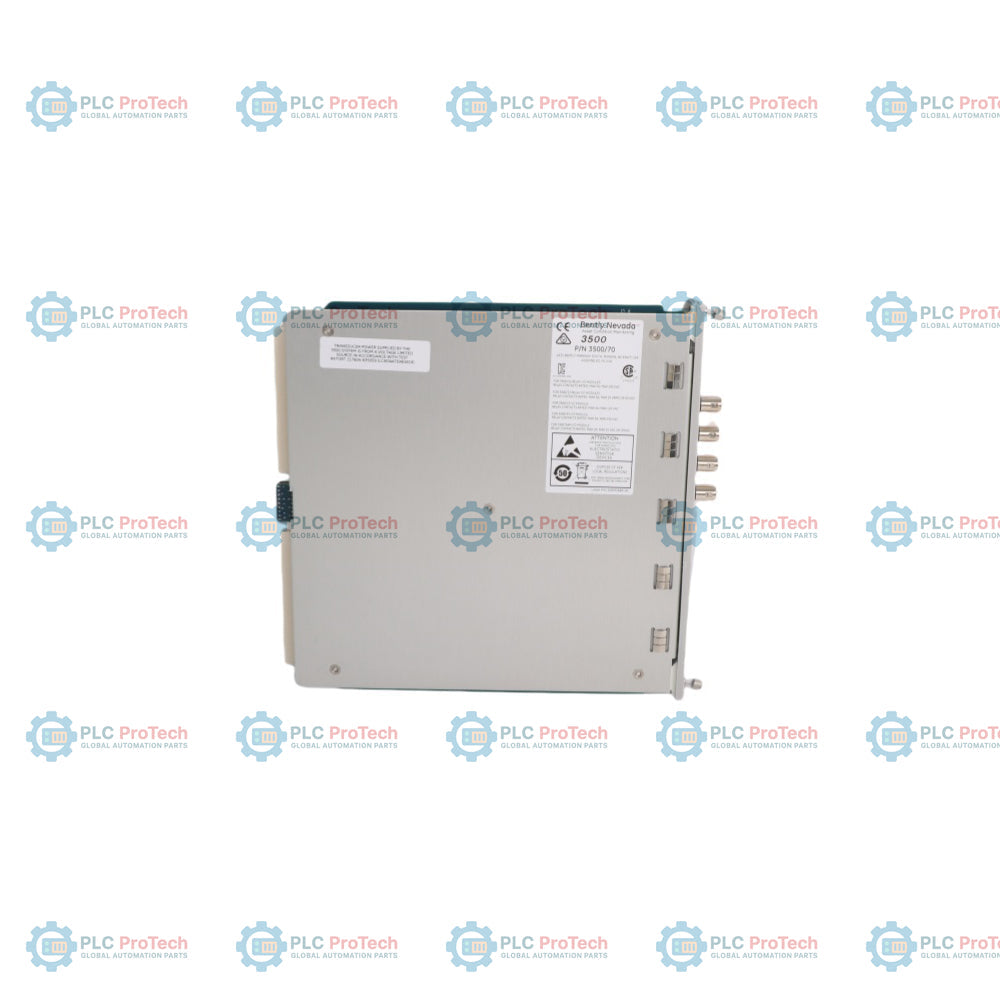

Il 176449-09 (3500/70M) è un modulo di monitoraggio specializzato a 4 canali, progettato specificamente per il pacchetto di soluzioni per compressori alternativi del sistema di protezione delle macchine Bently Nevada 3500. Progettato per applicazioni critiche nel trasporto del gas, negli impianti di idrotrattamento delle raffinerie e nei processi chimici, questo modulo accetta gli ingressi dei trasduttori sismici per monitorare i livelli critici di vibrazione del carter e della testa a croce. Utilizzando algoritmi avanzati per l’accelerazione impulsiva e la velocità dei compressori alternativi, il 176449-09 rileva l’allentamento meccanico e gli eventi d’impatto molto prima che degenerino in guasti catastrofici del telaio o delle aste. La sua integrazione nel rack 3500 garantisce una protezione continua delle macchine e fornisce dati diagnostici essenziali che consentono agli operatori di passare da riparazioni reattive a programmi di manutenzione ottimizzati basati sulle condizioni.

Configurazione tecnica

Il modulo 3500/70M utilizza un’architettura versatile a 4 canali, progettata per le caratteristiche dinamiche specifiche delle macchine alternative.

• Programmazione a coppie: I canali vengono programmati a coppie (1/2 e 3/4), consentendo al monitor di eseguire simultaneamente due funzioni distinte sui quattro ingressi. Le funzioni supportate includono Accelerazione impulsiva, Accelerazione 2, Velocità del compressore alternativo e Velocità del compressore alternativo a bassa frequenza.

• Condizionamento del segnale: Il modulo condiziona i segnali sismici grezzi per ricavare le misure di vibrazione di picco, che vengono quindi confrontate con le soglie di allarme programmabili dall’utente.

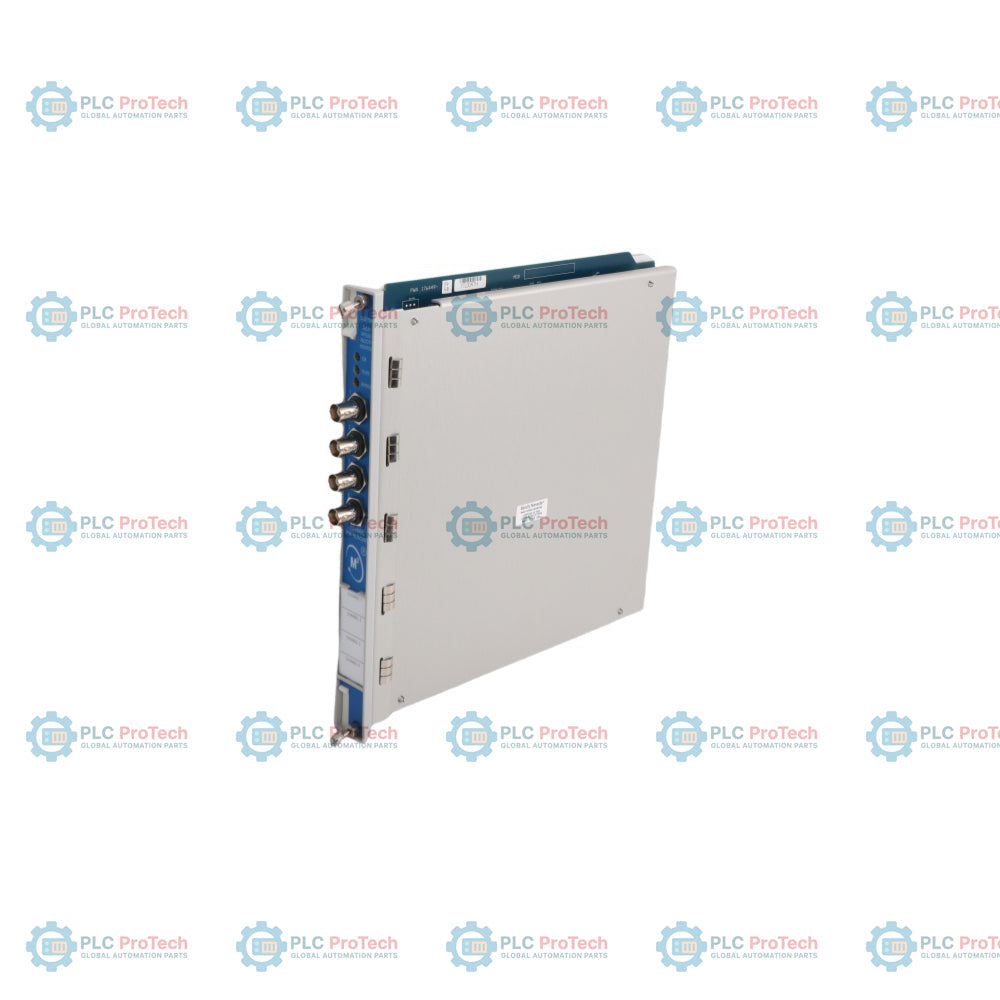

• Uscite bufferizzate: Il pannello frontale dispone di quattro connettori coassiali protetti contro i cortocircuiti (uno per canale), che forniscono accesso diretto ai segnali grezzi dei trasduttori per gli strumenti diagnostici esterni senza compromettere il circuito di protezione.

• Logica di Allerta/Pericolo: Ogni canale può essere configurato con soglie indipendenti di Allerta e Pericolo, che azionano i relè del sistema per attivare arresti automatici delle macchine o avvisi agli operatori in base alla logica di consenso configurata.

Specifiche tecniche

Domande frequenti sulle applicazioni sul campo

Qual è il vantaggio specifico dell’Accelerazione impulsiva per le unità alternative?

I compressori alternativi generano segnali impulsivi distinti quando componenti meccanici come i perni della testa a croce o i bulloni si allentano. La funzione di Accelerazione impulsiva del 3500/70M è ottimizzata per rilevare questi impatti ad alta frequenza e di breve durata, che il monitoraggio standard della velocità potrebbe non rilevare.

Il 3500/70M può essere utilizzato in installazioni in aree pericolose?

Sì, se abbinato agli appropriati moduli I/O con barriera interna (come il 135473-01), il sistema è certificato per l’uso in ambienti a sicurezza intrinseca secondo gli standard CSA, ATEX e IECEx.

Che cosa causa l’accensione del LED "Bypass"?

Il LED Bypass si accende quando la logica di allarme di uno o più canali è inibita. Questa operazione viene generalmente eseguita tramite il software 3500 Rack Configuration durante l’avviamento della macchina o la manutenzione dei trasduttori, per evitare interventi intempestivi.

Linee guida per l’installazione tecnica e l’affidabilità

• Selezione del modulo I/O: Assicurarsi che il 176449-09 sia abbinato al modulo I/O corretto per il tipo di terminazione utilizzato. Utilizzare l’I/O con terminazione interna (140471-01) per il cablaggio diretto al rack, oppure l’I/O con terminazione esterna (140482-01) se si utilizza una morsettiera remota.

• Posizionamento dei trasduttori sismici: Per il monitoraggio delle vibrazioni della testa a croce, i sensori sismici devono essere montati saldamente nella direzione del movimento della testa a croce. Assicurarsi che la superficie di montaggio sia piana e priva di vernice, per mantenere una trasmissione ottimale dei segnali ad alta frequenza.

• Cablaggio e schermatura: Utilizzare cavi schermati a doppino intrecciato di alta qualità per tutti gli ingressi sismici. Per evitare anelli di massa, collegare la schermatura esclusivamente alla massa del rack 3500; non collegare a terra la schermatura all’estremità del trasduttore, salvo quando si utilizza una base di montaggio isolata specifica.

• Coppia di serraggio e montaggio: Quando si installa il 3500/70M nel rack, assicurarsi che le viti dello chassis siano serrate in modo da garantire un percorso di massa a bassa impedenza per la protezione EMI. Per i sensori sismici sul campo, rispettare i requisiti specifici di coppia per i prigionieri di montaggio 1/4-28 o M8, per evitare errori di risonanza.
