Panoramica del prodotto

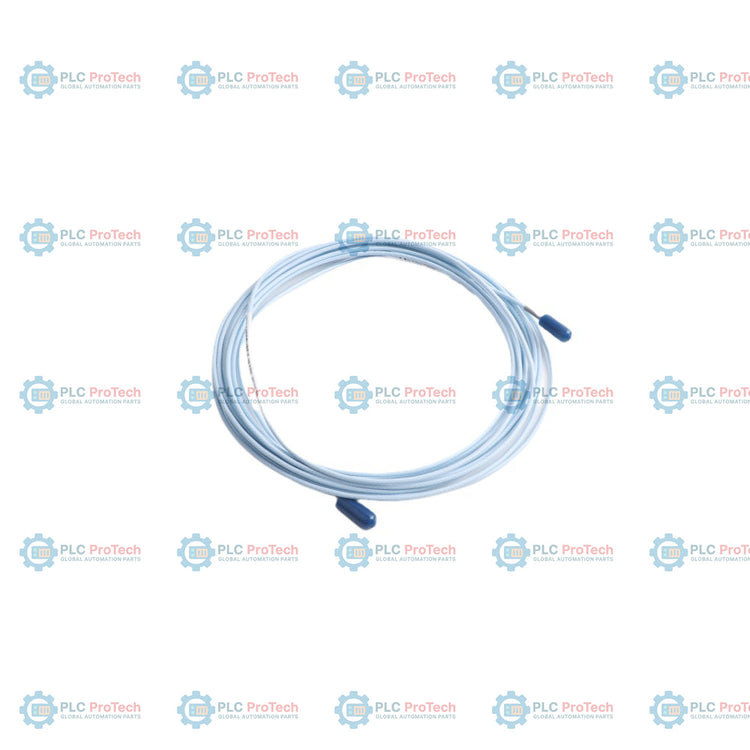

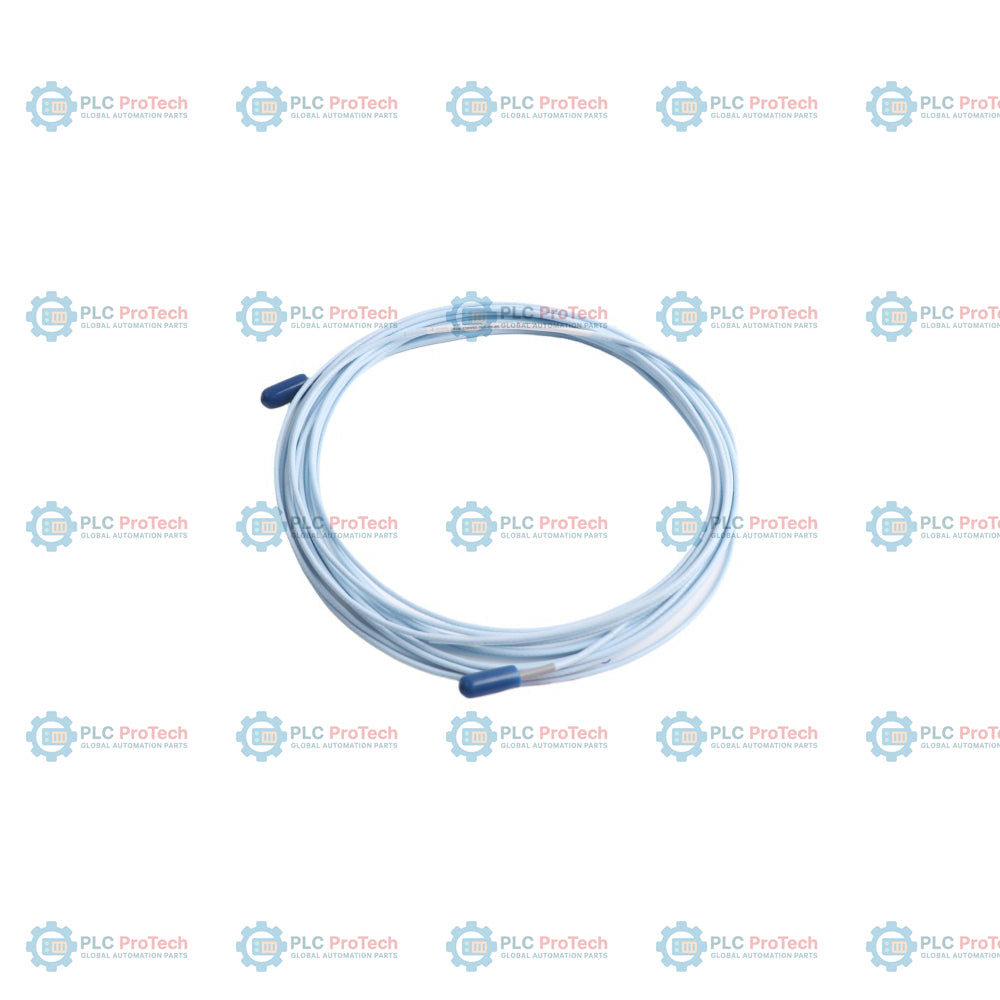

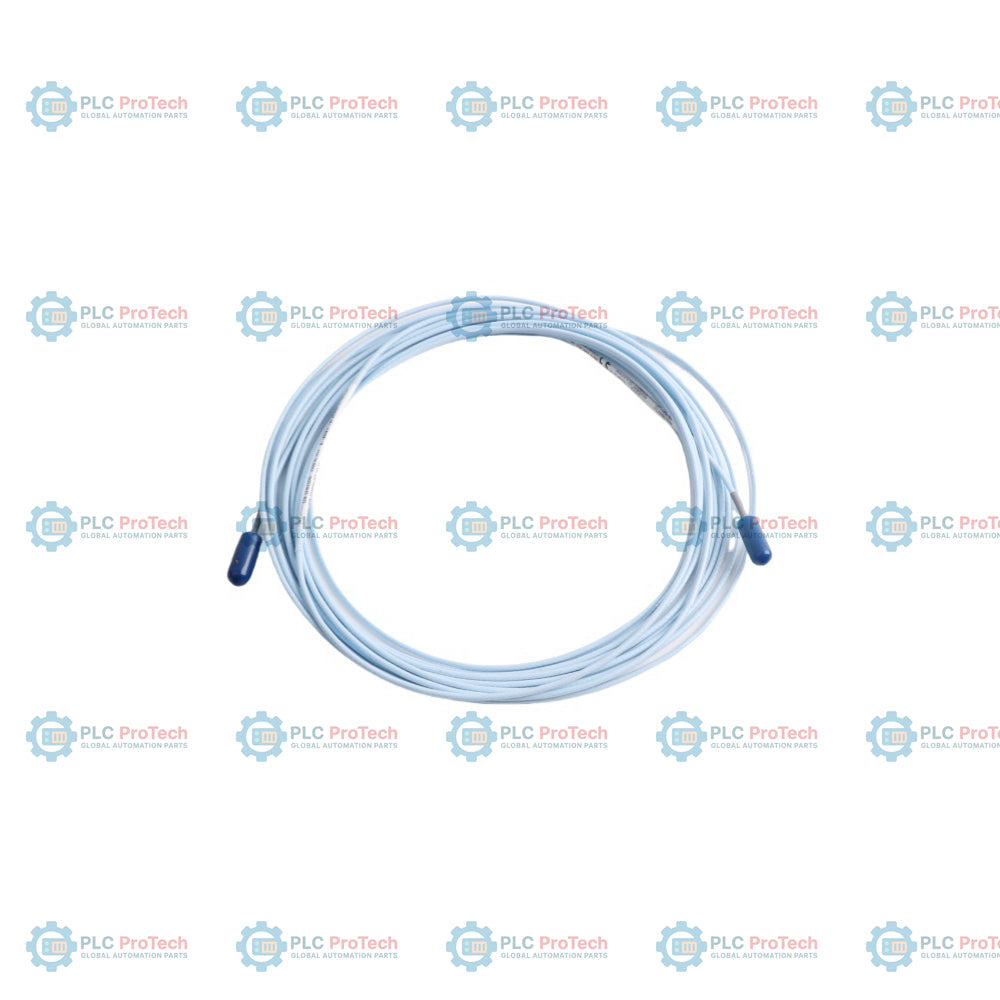

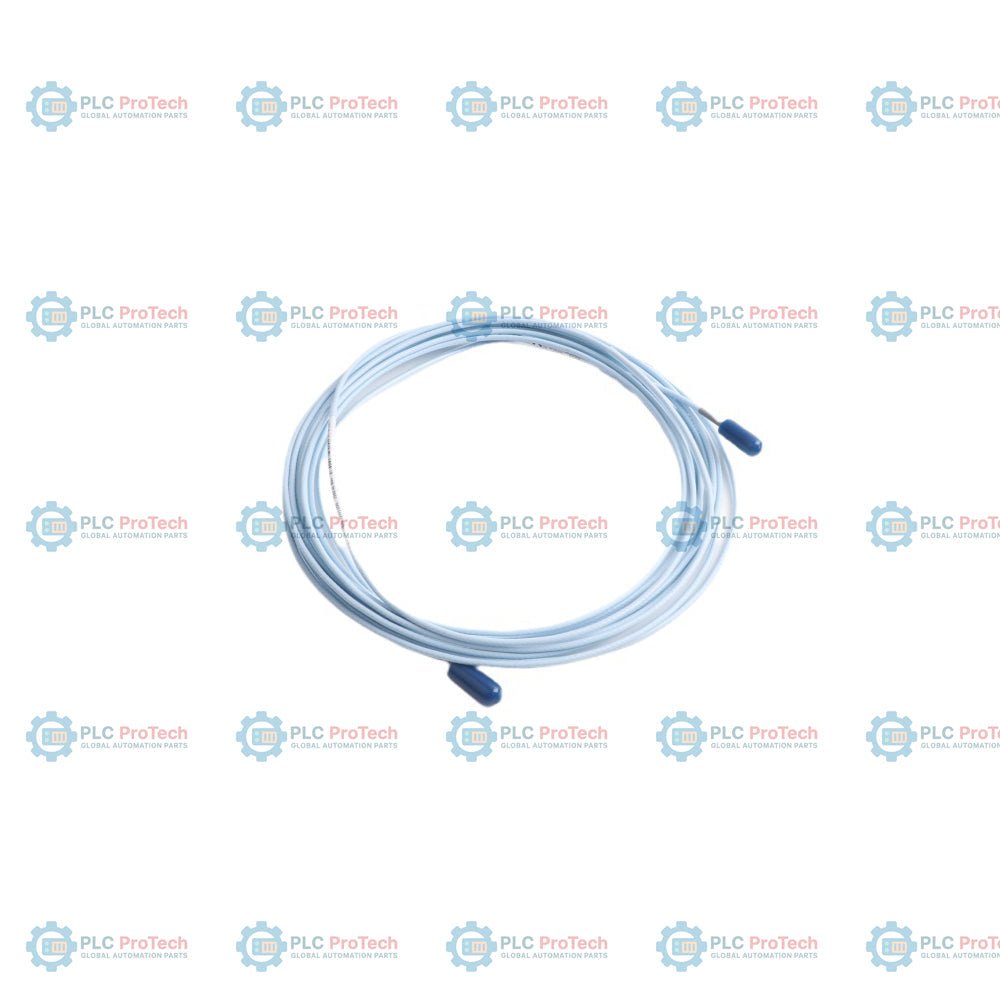

Il 330930-065-00-05 (3300 NSv) è un cavo di prolunga ad alte prestazioni progettato specificamente per il sistema di trasduttori di prossimità Bently Nevada 3300 XL NSv (Narrow Side View). Questo sistema rappresenta lo standard del settore per il monitoraggio di compressori d’aria centrifughi, compressori frigoriferi e altri macchinari rotanti con vincoli di installazione estremamente stringenti. In quanto collegamento essenziale tra la sonda NSv e il sensore Proximitor, il 330930-065-00-05 garantisce la trasmissione di segnali di spostamento ad alta fedeltà senza disadattamenti di impedenza. La sua lunghezza di 6,5 metri è calibrata con precisione per fornire il fattore di scala di 200 mV/mil (7,87 V/mm) richiesto per misurazioni accurate delle vibrazioni radiali e della posizione assiale su alberi o target di piccolo diametro.

Dettaglio della configurazione dei suffissi

Secondo la scheda tecnica ufficiale 147385, il modello 330930-065-00-05 è definito dalle seguenti opzioni ingegneristiche specifiche:

• 065 (Lunghezza del cavo): 6,5 metri (21,3 piedi). Questa lunghezza viene generalmente combinata con una sonda da 0,5 metri per creare un sistema elettrico totale di 7,0 metri.

• 00 (Protezione del connettore e cavo): Cavo coassiale standard senza armatura in acciaio inossidabile e senza protezioni per i connettori. Questa versione offre la massima flessibilità per il passaggio in canaline dedicate o all’interno degli alloggiamenti della macchina.

• 05 (Approvazione degli enti): Approvazioni multiple (ATEX, IECEx, CSA). Questa certificazione consente di utilizzare il cavo in applicazioni a sicurezza intrinseca (I.S.) all’interno di aree pericolose in tutto il mondo.

Specifiche tecniche

Domande frequenti di natura ingegneristica

Perché il cavo di prolunga NSv è diverso dai cavi standard 3300 XL?

La serie NSv è progettata specificamente per target di piccole dimensioni e spazi ristretti. Le caratteristiche elettriche (induttanza e capacità) del cavo 330930 sono calibrate per adattarsi alla bobina più piccola della sonda NSv. La combinazione di cavi NSv con sonde standard da 8 mm produce letture delle vibrazioni errate.

Qual è lo scopo del connettore ClickLoc?

Il connettore ClickLoc è un design brevettato che impedisce l’allentamento del collegamento tra la sonda e il cavo di prolunga a causa delle vibrazioni dei macchinari. La placcatura in oro garantisce un contatto a bassa resistenza, essenziale per mantenere il fattore di scala di precisione del sistema.

Posso installare questo cavo in un ambiente con olio per turbine?

Sì, la guaina in FEP è altamente resistente all’olio per turbine e alla maggior parte dei prodotti chimici di processo. Tuttavia, poiché questa variante specifica (-00) non dispone di una protezione per il connettore, è necessario assicurarsi che il punto di collegamento sia sigillato con il nastro in silicone fornito oppure collocato in un’area asciutta, per impedire all’olio di penetrare nel connettore.

Direttive per l’installazione e la manutenzione sul campo

• Integrità del collegamento: Prima di collegare i connettori ClickLoc, verificare che siano puliti e asciutti. Utilizzare un panno privo di lanugine. Non usare pinze per serrare i connettori; sono progettati per essere serrati a mano fino a quando non scattano nella posizione bloccata.

• Limiti del raggio di curvatura: Mantenere un raggio minimo di curvatura di 25,4 mm (1 pollice). Curve strette possono danneggiare la schermatura coassiale interna e il dielettrico, causando “picchi del segnale” o uno stato “Not OK” sul monitor 3500.

• Supporto adeguato del cavo: Utilizzare fascette o morsetti per cavi di alta qualità per fissare il cavo ogni 1-2 piedi. Assicurarsi che il cavo non sia sottoposto a tensione in corrispondenza delle estremità dei connettori. Le sollecitazioni indotte dalle vibrazioni sui cavi non adeguatamente supportati sono una delle principali cause di guasti prematuri nei sistemi di prossimità.

• Abbinamento del sistema: Verificare sempre che la lunghezza totale della sonda più il cavo di prolunga corrisponda alla configurazione del sensore Proximitor (ad esempio, un Proximitor da 7 m richiede una lunghezza totale del cavo di 7 m). Il 330930-065 fa parte di un sistema da 7,0 metri quando viene utilizzato con una sonda da 0,5 metri.
