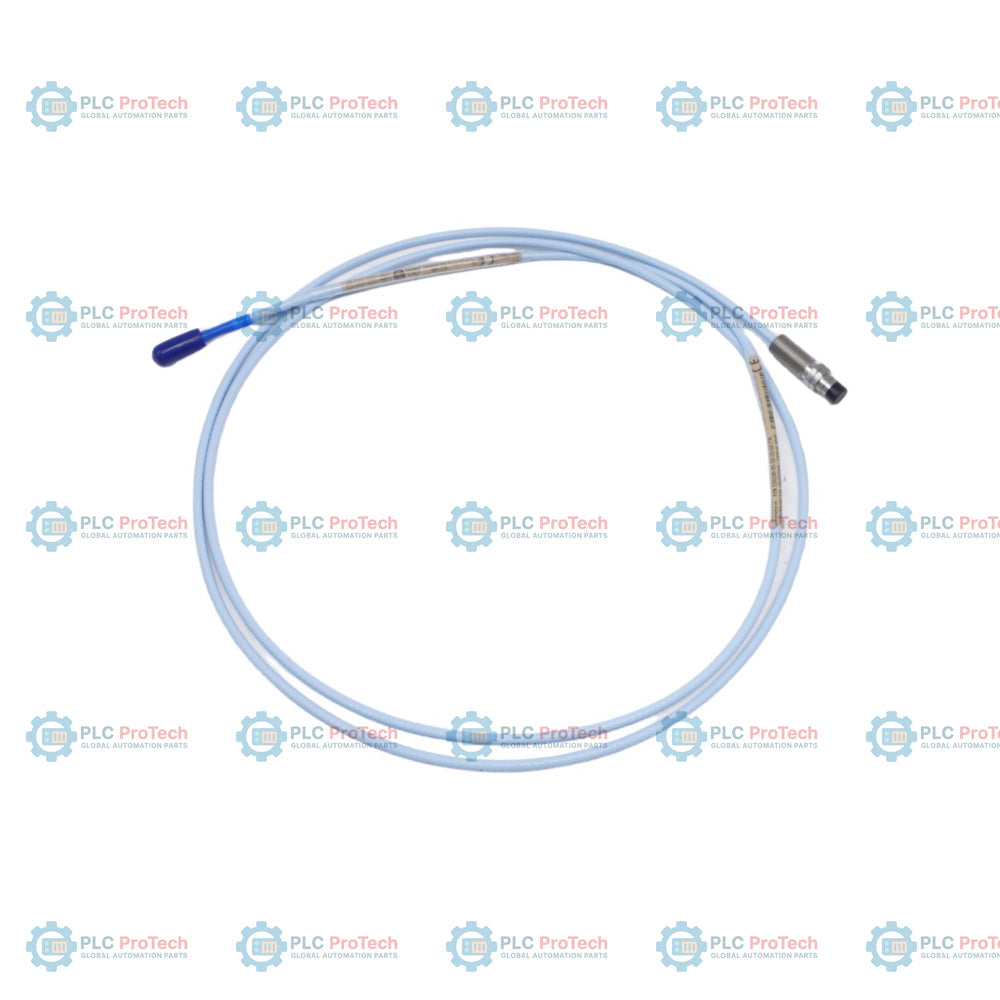

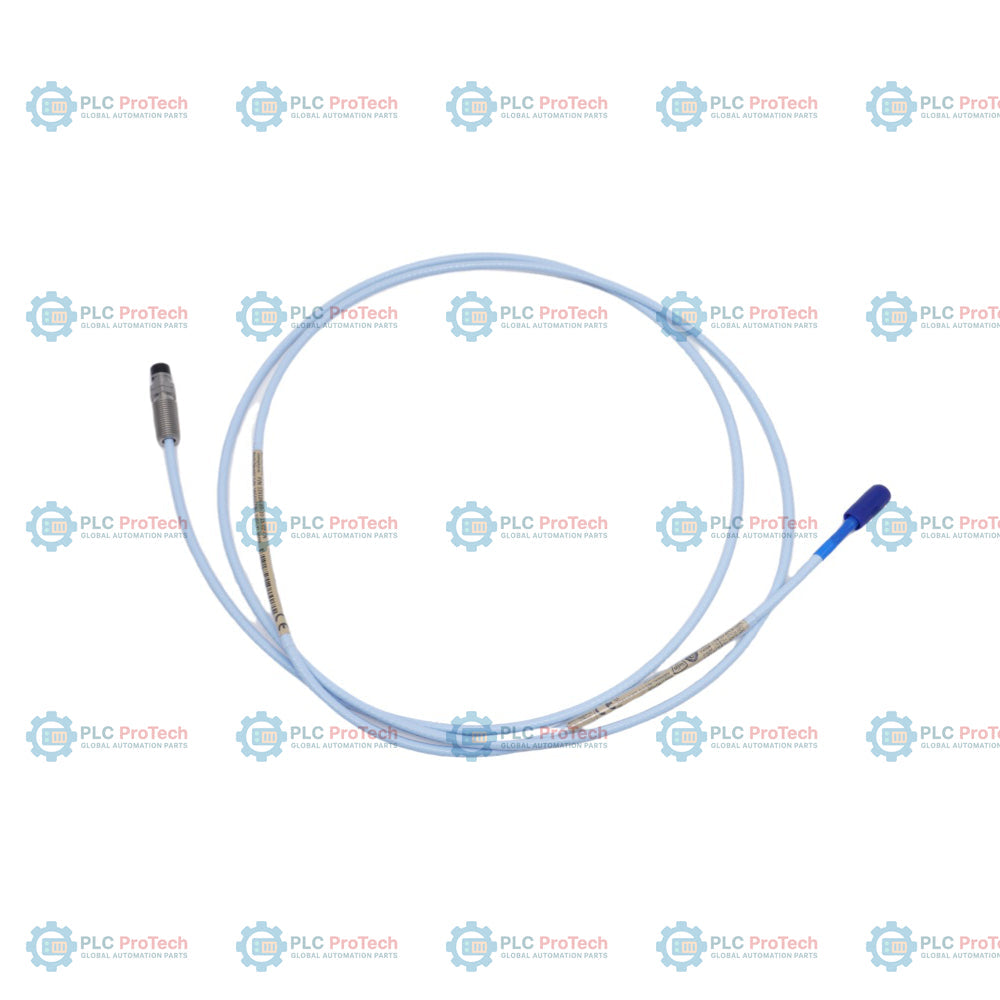

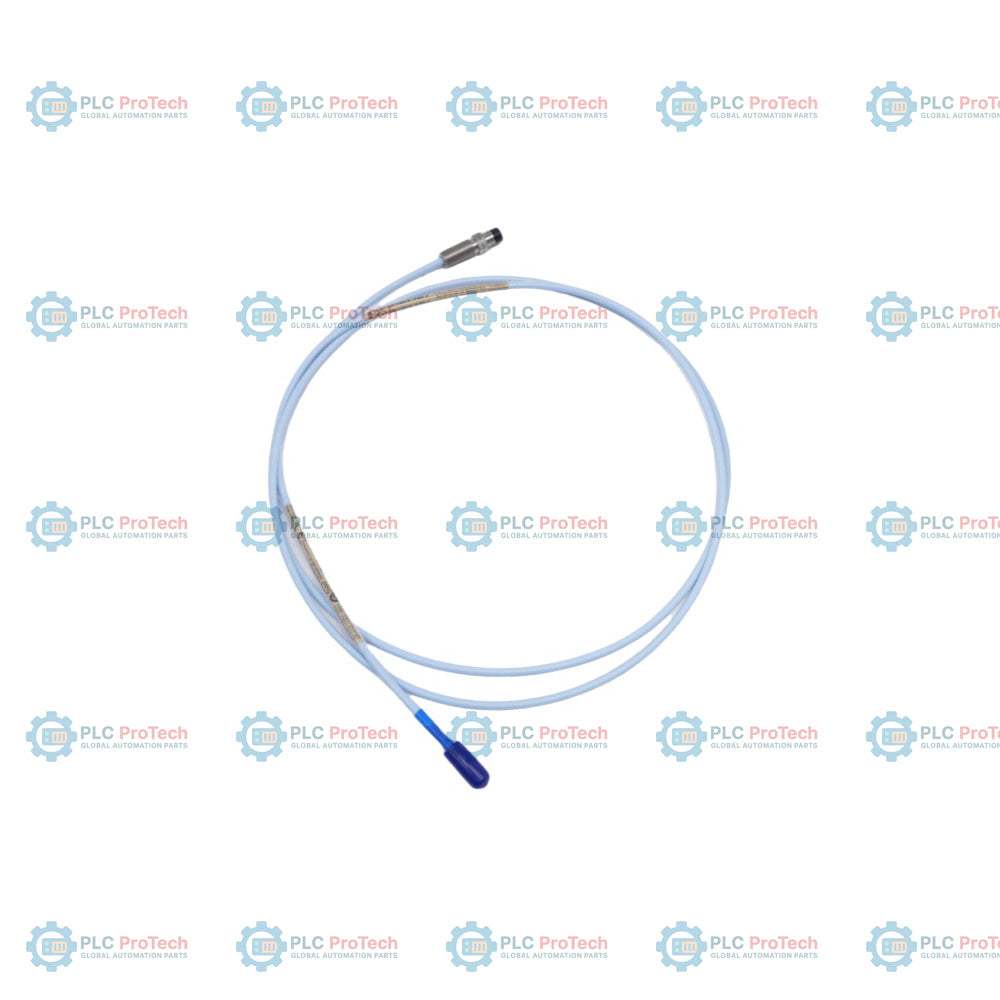

Bently Nevada 330106-05-30-15-02-05 3300 XL Sonda di prossimità da 8 mm con montaggio inverso

Descrizione

Una lunghezza non filettata di 5,0 mm (opzione 05), abbinata a una lunghezza del corpo di 30 mm (opzione 30) e a una lunghezza totale del cavo di 1,5 m (4,9 piedi) (opzione 15), definisce la configurazione specifica di questa sonda a montaggio inverso - 330106-05-30-15-02-05. La sonda di prossimità Bently Nevada 3300 XL da 8 mm a montaggio inverso presenta filettature M10 x 1 e viene utilizzata con il sensore Proximitor 3300 XL e i cavi di prolunga per misurare senza contatto lo spostamento e le vibrazioni dei macchinari. A differenza delle configurazioni a montaggio standard, il design a montaggio inverso consente l'installazione attraverso il carter della macchina o il manicotto, facilitando l'accesso in spazi meccanici ristretti in cui la filettatura esterna non è pratica.

Questa configurazione specifica integra un connettore coassiale miniaturizzato ClickLoc con un cavo standard (opzione 02) e dispone delle approvazioni CSA, ATEX e IECEx per aree pericolose (opzione 05). Opera come parte del sistema trasduttore 3300 XL da 8 mm, generando un segnale elettrico direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio osservato. Questo segnale viene inviato ai monitor di protezione dei macchinari per il monitoraggio in tempo reale di parametri quali la vibrazione radiale dell'albero e la posizione della spinta assiale.

Caratteristiche

• Configurazione con filettatura metrica M10 x 1, lunghezza del corpo di 30 mm (opzione 30) e lunghezza non filettata di 5,0 mm (opzione 05)
• Cavo coassiale standard integrato da 1,5 metri (4,9 piedi) (opzione 15) per il collegamento immediato ai cavi di prolunga
• Il connettore coassiale miniaturizzato ClickLoc (opzione 02) garantisce un collegamento elettrico sicuro
• Il pacchetto di approvazioni degli enti (opzione 05) include le certificazioni CSA, ATEX e IECEx per l'installazione in aree pericolose
• Il design del corpo a montaggio inverso consente l'installazione con ingresso posteriore attraverso manicotti o carter della macchina

Applicazioni

Questa sonda di prossimità a montaggio inverso viene utilizzata per la protezione dei macchinari e il monitoraggio delle vibrazioni senza contatto. Le applicazioni industriali comuni includono:

• Misurazione delle vibrazioni radiali dell'albero su turbomacchinari ad alta velocità
• Monitoraggio della posizione della spinta assiale del rotore nelle turbine a vapore e a gas
• Monitoraggio dell'eccentricità e del riferimento di fase (Keyphasor) sugli alberi rotanti
• Misurazioni del gioco dei cuscinetti a manicotto in compressori, pompe e generatori industriali

Informazioni per l'ordine

330106-05-30-15-02-05 rappresenta una versione configurata specifica della famiglia di sonde di prossimità Bently Nevada 3300 XL da 8 mm a montaggio inverso. La tabella seguente illustra le opzioni configurate per questo numero di parte:

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione della sonda con montaggio inverso è fondamentale per garantire misurazioni accurate e una lunga durata del sistema:

• Impegno della filettatura: L'impegno massimo della filettatura per filettature M10 x 1 è di 15 mm. Evitare di superare questo limite per prevenire il grippaggio meccanico durante l'inserimento.
• Limiti di coppia: Non superare la coppia di serraggio raccomandata durante l'installazione per evitare di danneggiare le filettature M10 o l'involucro della sonda.
• Gestione dei connettori: I connettori ClickLoc devono essere mantenuti puliti e asciutti. Serrare saldamente a mano i connettori coassiali dorati. Non utilizzare utensili sui connettori placcati in oro se non espressamente indicato.
• Instradamento dei cavi: Rispettare il raggio minimo di curvatura del cavo coassiale per evitare attenuazioni o danni al conduttore interno. Far passare i cavi in una guaina protettiva dove siano possibili danni meccanici o esposizione a fluidi.

Conformità e certificazioni

La configurazione 330106-05-30-15-02-05 possiede le seguenti certificazioni industriali e di sicurezza con la designazione Option 05:

• CSA: Certificato per aree pericolose di Classe I, Divisione 1 e 2
• ATEX: Categoria 1G / 3G, ambienti esplosivi delle Zone 0 e 2
• IECEx: Certificato per la sicurezza intrinseca internazionale e gli ambienti non incendiari
• CE: Dichiarato conforme alle norme europee pertinenti in materia di sicurezza e compatibilità elettromagnetica
