Descrizione

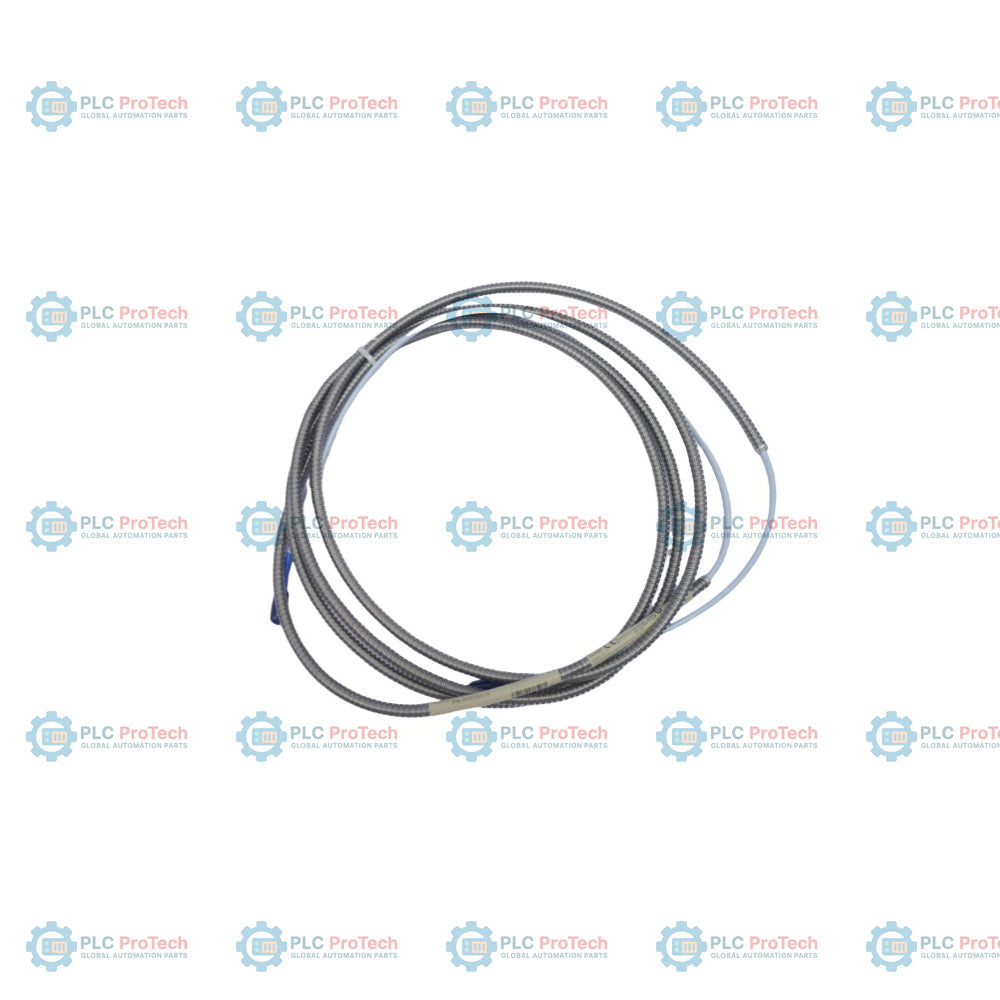

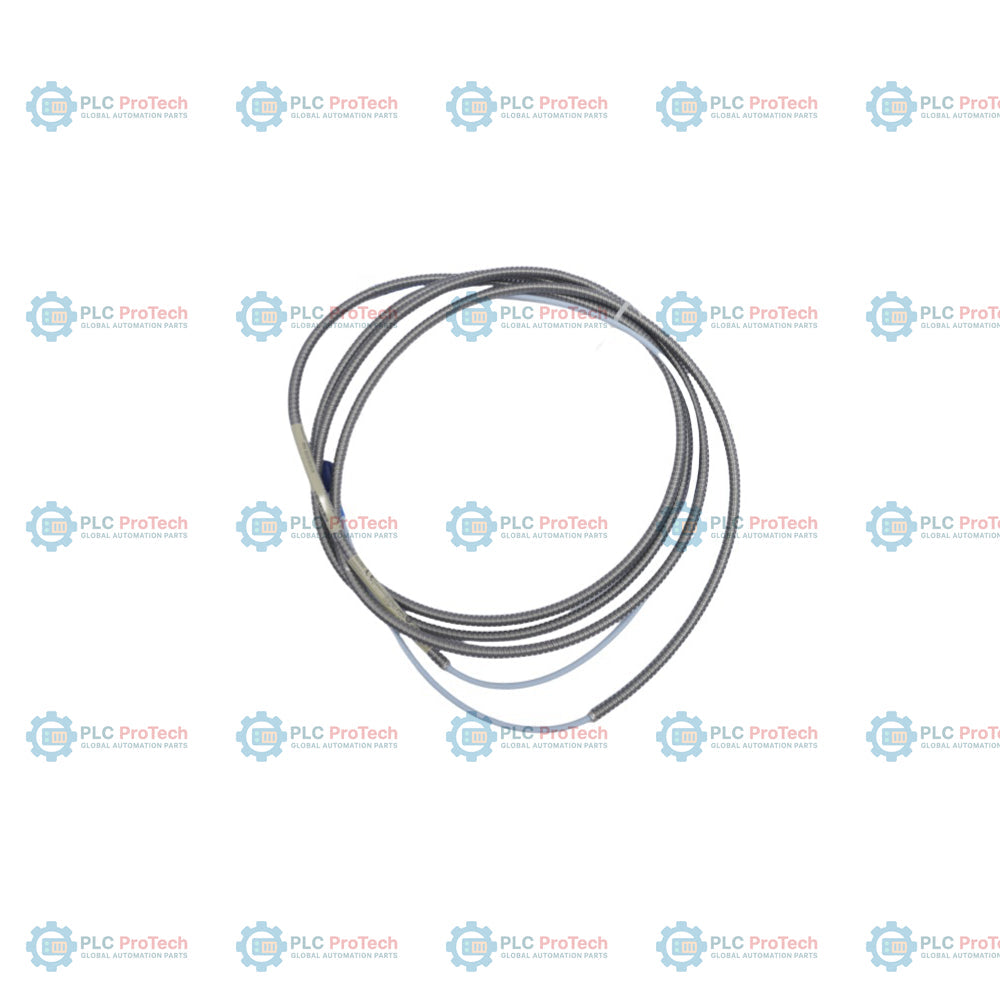

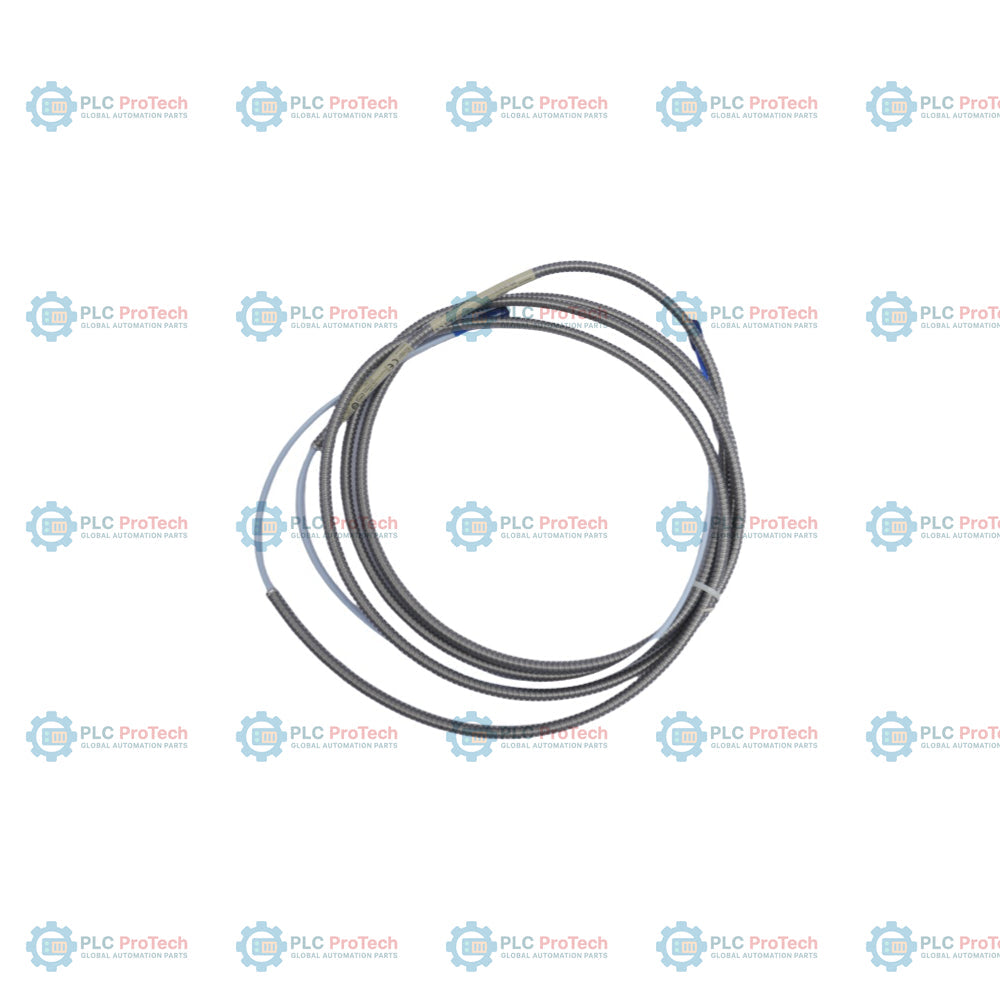

L'opzione 035 (lunghezza di 3,5 m) e l'opzione 01 (armatura integrata in acciaio inossidabile) definiscono questa configurazione del cavo di prolunga standard 3300 XL — 330130-035-01-CN. Questa configurazione utilizza un cavo coassiale da 75 ohm protetto da un'armatura in acciaio inossidabile isolata in FEP, offrendo un'eccellente protezione contro l'usura fisica intensa, l'abrasione e le forze di taglio, superando i cavi standard non armati nelle zone industriali difficili. Il cavo è terminato con connettori coassiali ClickLoc placcati in oro (uno maschio e uno femmina) per una trasmissione stabile del segnale all'interno del circuito di monitoraggio dei macchinari.

Questa variante viene fornita specificamente con il suffisso -CN, che indica la conformità alle normative cinesi per le aree pericolose (omologazioni NEPSI e CCC) per l'integrazione nei sistemi di protezione dei macchinari degli impianti in zone soggette a restrizioni. Il cavo funge da collegamento critico tra una sonda di prossimità 3300 XL da 8 mm e un sensore Proximitor 3300 XL, garantendo la trasmissione delle letture delle vibrazioni meccaniche e della posizione assiale con attenuazione o disadattamento di impedenza minimi.

Caratteristiche

• Lunghezza di 3,5 metri (opzione 035): Opzione di lunghezza calibrata che rappresenta 3,5 m (11,5 ft) di prolunga fisica, per soddisfare i requisiti dei sistemi multi-metro.
• Armatura in acciaio inossidabile (opzione 01): L'armatura in acciaio inossidabile avvolta elicoidalmente, con rivestimento esterno protettivo in FEP, preserva la struttura del cavo da taglio, schiacciamento e penetrazione di fluidi.
• Connettori ClickLoc placcati in oro: I terminali coassiali resistenti alla corrosione, dotati del meccanismo ClickLoc standard, prevengono gli scollegamenti accidentali.
• Pacchetto paese -CN: Certificato per ambienti pericolosi in Cina secondo gli standard NEPSI e CCC.
• Ampio intervallo di temperatura: L'isolamento standard resiste a temperature operative da -52 degC fino a +177 degC.

Applicazioni

Il cavo di prolunga armato viene utilizzato su macchinari industriali critici in settori ad alta esposizione, come la generazione di energia, il petrolio e il gas e il trattamento petrolchimico. Le installazioni tipiche includono:

• Sistemi di monitoraggio delle vibrazioni dell'albero di turbine a vapore e a gas.
• Rilevamento dello spostamento assiale e della posizione di spinta dei compressori centrifughi.
• Misurazioni delle vibrazioni dell'albero ad alta velocità e del movimento relativo della carcassa dei riduttori.
• Gruppi di protezione degli alloggiamenti dei cuscinetti per grandi motori elettrici e generatori.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Serraggio dei connettori: Assicurarsi che i connettori coassiali ClickLoc siano serrati esclusivamente a mano. Non usare chiavi o pinze, poiché una forza meccanica eccessiva danneggerebbe la placcatura dei contatti in oro e i manicotti strutturali.
• Raggio minimo di curvatura: Mantenere un raggio minimo di curvatura di 25 mm (1,0 in) lungo il cavo armato per evitare di piegare eccessivamente la schermatura coassiale interna o di rompere la guaina corazzata esterna in FEP.
• Instradamento del cavo: Instradare sempre il cavo armato lontano da condotti elettrici ad alta tensione, importanti fonti di interferenze elettromagnetiche o aree con ristagni persistenti di acqua o fluidi corrosivi.
• Verifica della lunghezza calibrata: Verificare che la lunghezza fisica combinata della sonda di prossimità e di questo cavo di estensione corrisponda alla lunghezza totale calibrata specificata sull’alloggiamento del sensore Proximitor.

Conformità e certificazioni

• NEPSI: Certificato per la protezione dalle esplosioni in ambienti industriali pericolosi nella Repubblica Popolare Cinese.
• CCC: Approvazione secondo lo standard China Compulsory Certificate per la protezione di macchinari industriali ad alta richiesta.
• RoHS: Conforme alle direttive ambientali internazionali che limitano l’uso di sostanze pericolose.
