Bently Nevada 330130-045-13-00 Cavo di prolunga 3300 XL

Panoramica del prodotto

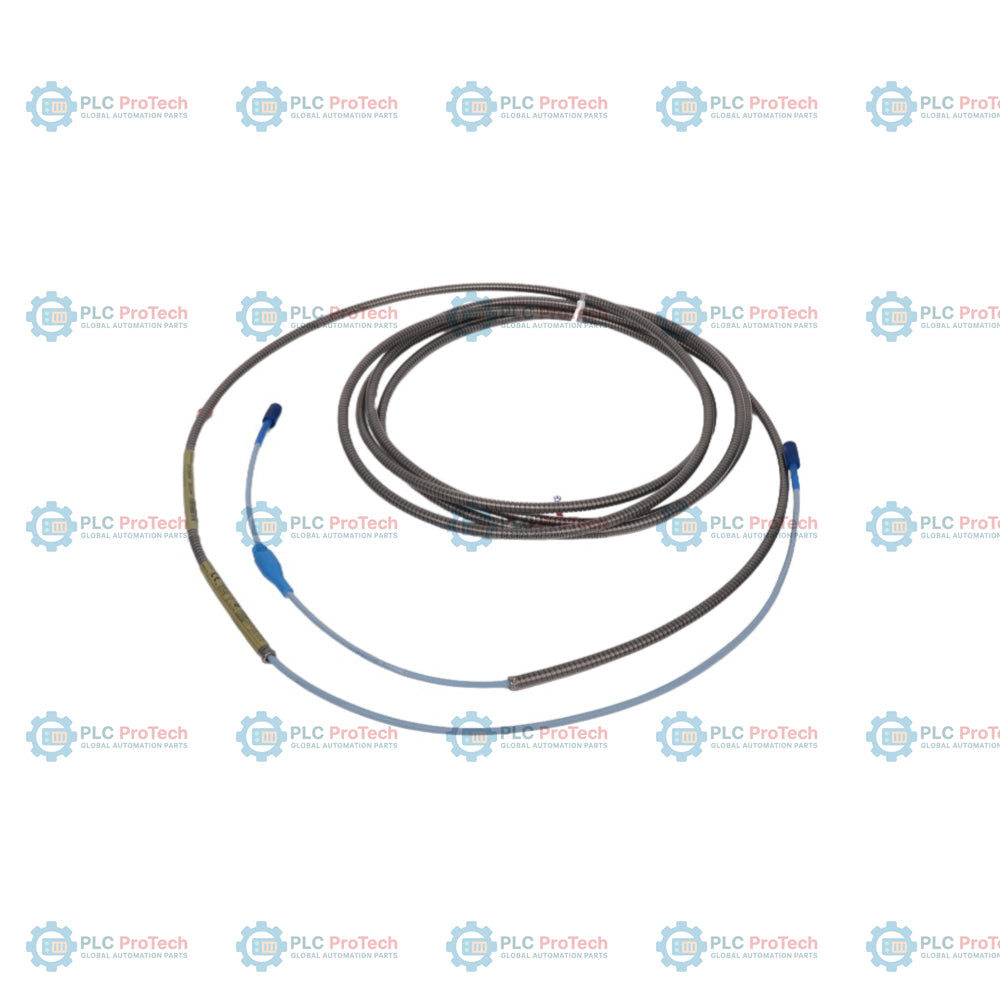

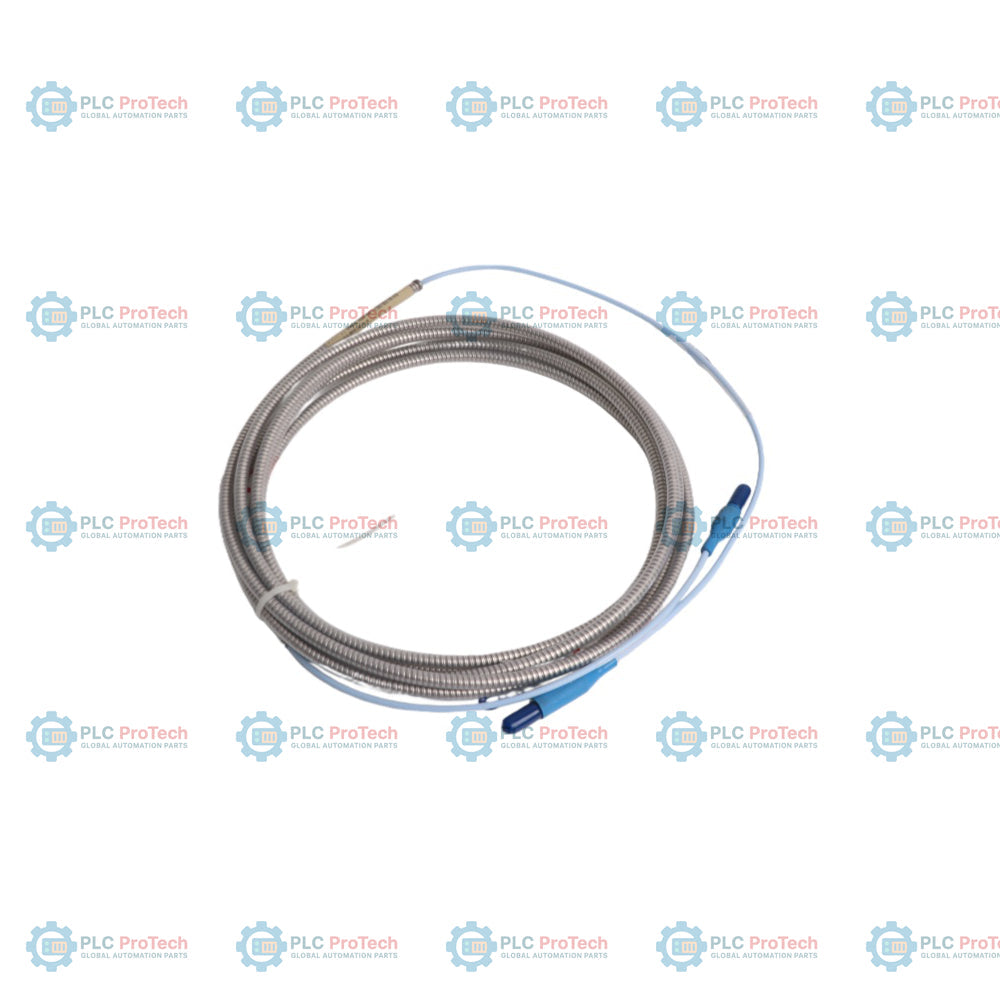

Il 330130-045-13-00 è un cavo di prolunga specializzato per il sistema di trasduttori di prossimità Bently Nevada 3300 XL . Questo cavo funge da collegamento essenziale tra una sonda di prossimità 3300 XL e un sensore Proximitor® 3300 XL. Progettato per ambienti industriali estremi, questo modello specifico è dotato della tecnologia FluidLoc® per impedire all'umidità o all'olio di penetrare attraverso il cavo e di una armatura in acciaio inossidabile per proteggere dallo schiacciamento meccanico e dall'abrasione.

In un circuito standard di monitoraggio delle vibrazioni, il cavo di prolunga deve essere abbinato alla lunghezza della sonda per ottenere una "lunghezza totale del sistema" (in genere 5,0 o 9,0 metri). Ciò garantisce che il circuito elettrico sia perfettamente tarato per la misurazione a correnti parassite utilizzata per monitorare le vibrazioni e la posizione dell'albero.

Configurazione tecnica

La scomposizione del codice prodotto identifica le caratteristiche protettive e le dimensioni fisiche:

• Lunghezza del cavo (045): 4,5 metri (14,8 piedi). Abbinato a una sonda da 0,5 metri, crea un sistema da 5,0 metri.

• Cavo FluidLoc®: Presenta un design interno brevettato che blocca l'effetto di "capillarità", garantendo che, se un'estremità del cavo è esposta a olio o fluidi pressurizzati, il liquido non possa attraversare il cavo fino all'alloggiamento del Proximitor.

• Protezione corazzata: Il cavo è rivestito da un'armatura flessibile in acciaio inossidabile con elementi interbloccati, che offre un'elevata resistenza allo schiacciamento nelle aree soggette a intenso passaggio di persone o dotate di macchinari con bordi affilati.

• Protezione dei connettori (13): Include manicotti trasparenti e rimovibili nei punti di collegamento per impedire che i connettori ClickLoc™ si allentino a causa delle vibrazioni e per garantire la tenuta ambientale.

• Design non isolato: Struttura coassiale standard ottimizzata per la trasmissione di segnali ad alta frequenza con perdite minime.

Specifiche tecniche

Domande frequenti tecniche

Perché FluidLoc® è importante per la mia installazione?

In molte turbine e scatole del cambio, l'estremità della sonda è immersa nell'olio lubrificante. I cavi standard possono agire come una "cannuccia", consentendo all'olio di filtrare attraverso gli spazi interni del cavo e di fuoriuscire infine nel quadro di controllo. FluidLoc® sigilla la struttura interna del cavo per impedirlo.

Posso tagliare questo cavo a una lunghezza inferiore se è troppo lungo?

No. Il sistema 3300 XL è un circuito risonante tarato. La capacità e l'induttanza del cavo sono incluse nei calcoli della lettura delle vibrazioni. Tagliare il cavo ne modificherebbe l'impedenza, causando errori significativi nella misurazione delle vibrazioni o rendendo il sistema completamente non funzionale.

Questo cavo richiede un Proximitor specifico?

Sì, questo cavo deve essere utilizzato con un Proximitor 3300 XL configurato per un sistema da 5,0 metri. L'utilizzo con un Proximitor da 9,0 metri produrrà fattori di scala errati e dati imprecisi.

Guida tecnica e all'installazione

• Integrità dei connettori: Quando si collega la sonda al cavo di prolunga, assicurarsi che i connettori ClickLoc™ scattino in posizione. Far scorrere la protezione del connettore sul giunto per garantire che rimanga bloccato nonostante le vibrazioni della macchina.

• Evitare curve strette: Sebbene sia corazzato, il cavo ha un raggio minimo di curvatura. Forzare una curva stretta di 90 gradi può danneggiare il dielettrico coassiale interno, causando segnali di vibrazione "rumorosi".

• Canalina e supporto: Sebbene l'armatura fornisca protezione, il cavo dovrebbe comunque essere sostenuto, ove possibile, da canaline o passerelle portacavi. Evitare di fissare il cavo direttamente con fascette alle linee elettriche ad alta tensione per prevenire interferenze elettromagnetiche (EMI).

• Messa a terra: Il sistema 3300 XL prevede in genere una messa a terra a punto singolo all'estremità del Proximitor. Assicurarsi che l'armatura non tocchi accidentalmente altre superfici metalliche collegate a terra, poiché ciò potrebbe creare un circuito di terra.
