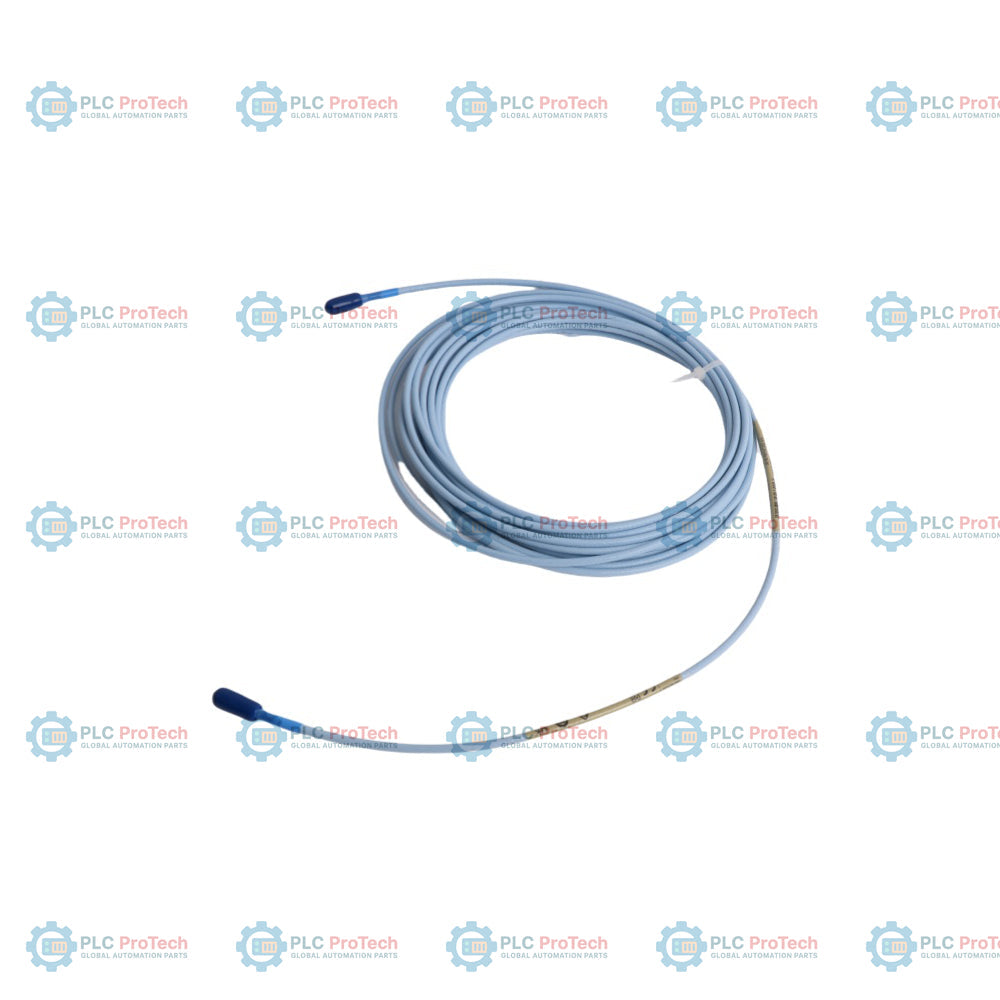

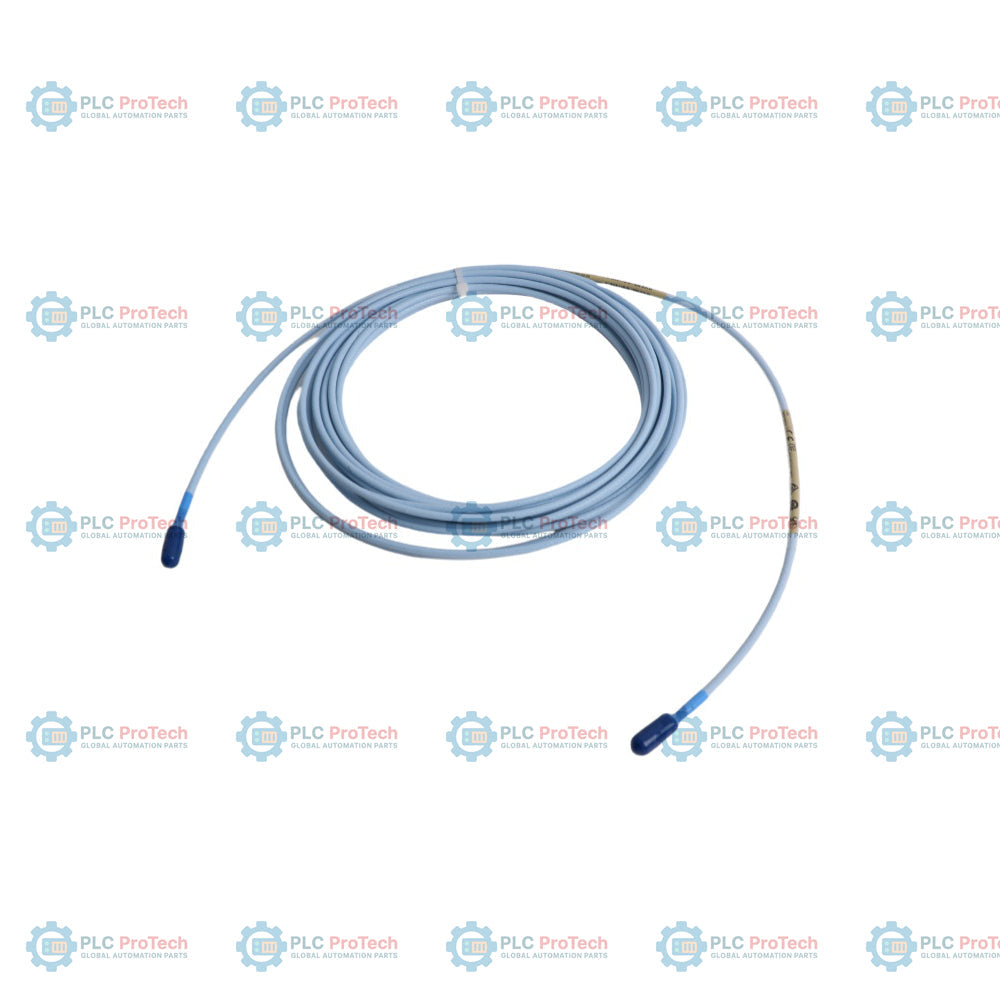

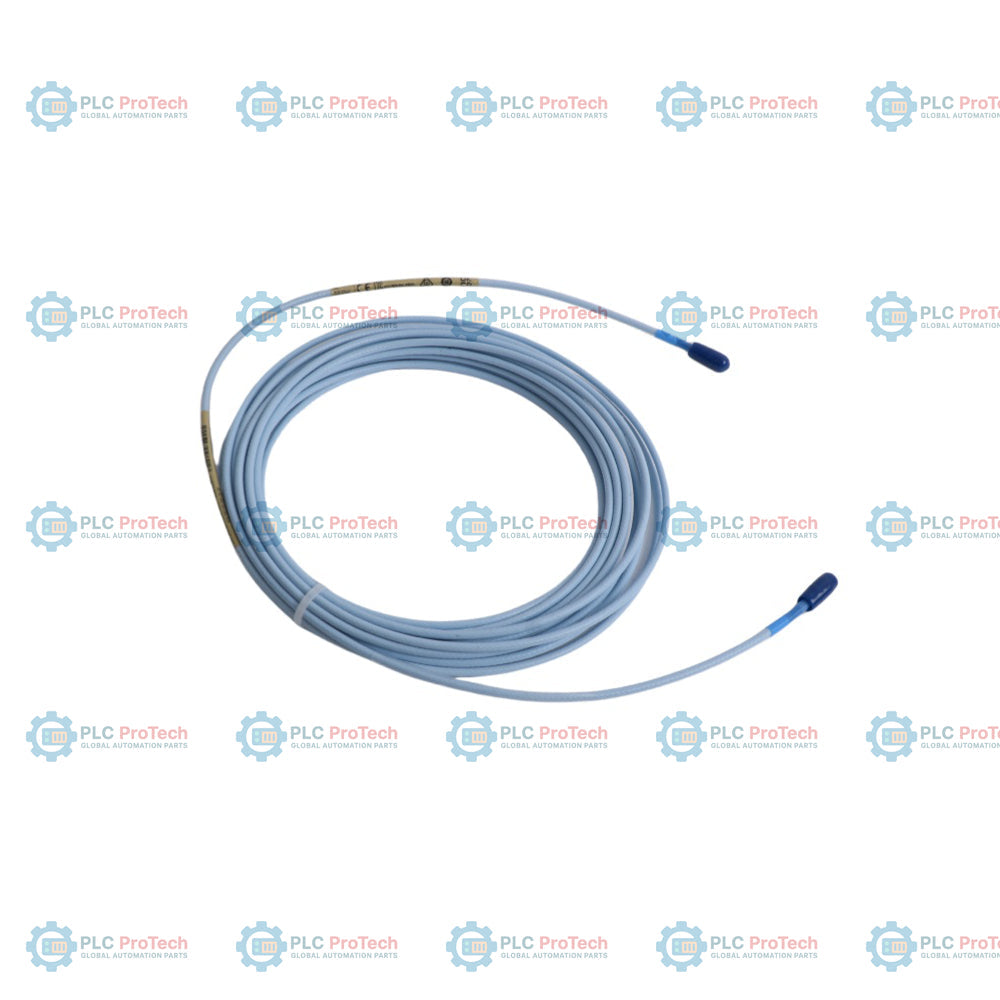

Bently Nevada 330130-080-00-00 3300 XL cavo di prolunga standard

Descrizione

L'opzione 080 (lunghezza del cavo di 8.0 metri) e l'opzione 00 (cavo standard non armato con connettori standard) specificano la configurazione per questo cavo di prolunga standard 3300 XL — 330130-080-00-00. Questa configurazione utilizza un cavo triaxiale isolato in propilene fluorurato etilenico (FEP) da 75 Ohm per collegare la sonda di prossimità al sensore Proximitor. Include connettori coassiali miniaturizzati ClickLoc standard placcati in oro su entrambe le estremità, senza protezioni per connettori preinstallate né armatura esterna in acciaio inossidabile. La lunghezza totale di 8.0 metri è selezionata per configurazioni del trasduttore in cui la lunghezza combinata della sonda di prossimità e del cavo di prolunga deve corrispondere alla lunghezza totale del sistema richiesta di 9.0 metri (con una sonda da 1.0 metro).

L'isolamento in FEP offre resistenza agli oli lubrificanti, ai solventi industriali e all'umidità negli ambienti di processo, a temperature operative fino a 177 degC. A differenza delle varianti correlate come la 330130-080-01-00 (dotata di armatura protettiva in acciaio inossidabile) o la 330130-080-02-00 (dotata di protezioni per connettori preinstallate), questa versione standard non armata offre la massima flessibilità di instradamento e un diametro minimo del cavo di 3.70 mm. Questo design facilita l'installazione in canaline strette o attraverso curve accentuate, dove l'abrasione meccanica non rappresenta una preoccupazione primaria. I connettori standard a scatto placcati in oro garantiscono il collegamento elettrico e impediscono l'allentamento sotto vibrazione senza richiedere strumenti di installazione speciali.

Caratteristiche

• L'opzione 080 specifica una lunghezza fisica del cavo di 8.0 metri (26.2 piedi).
• L'opzione 00 specifica la configurazione standard non armata con isolamento triaxiale in FEP da 75 Ohm.
• I connettori coassiali miniaturizzati ClickLoc presentano una placcatura in oro e un meccanismo di bloccaggio serrabile a mano.
• L'isolamento del cavo in FEP resiste al degrado causato dall'esposizione a oli lubrificanti e sostanze chimiche di processo.
• Supporta un intervallo di temperatura operativa standard da -51 degC a +177 degC.
• Mantiene una capacità del sistema costante di 69.9 pF/m per soddisfare i requisiti di calibrazione dei Proximitor.

Applicazioni

Le applicazioni industriali tipiche di questo cavo di prolunga standard includono il monitoraggio di macchinari rotanti in settori quali generazione di energia, petrolchimico, petrolio e gas e trattamento delle acque. Viene utilizzato per collegare le sonde di prossimità 3300 XL da 8 mm ai sensori Proximitor per le misurazioni di:

• Vibrazione radiale dell'albero
• Posizione assiale (spostamento assiale)
• Riferimento di fase (Keyphasor)
• Eccentricità e velocità

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Rispettare le seguenti linee guida per l'installazione del cavo di prolunga, al fine di mantenere l'integrità della misurazione:

• Verificare che la lunghezza combinata del cavo di prolunga e della sonda di prossimità corrisponda ai requisiti di calibrazione del sensore Proximitor (in genere una lunghezza totale di 9.0 metri).
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo tutto il percorso del cavo, per evitare danni ai conduttori interni o alterazioni dell'impedenza.
• Prestare attenzione quando si tira il cavo non armato attraverso una canalina, per evitare piegature strette o impigliamenti su bordi affilati.
• Assicurarsi che i connettori ClickLoc siano uniti serrandoli a mano; un "clic" indica il corretto inserimento e bloccaggio. Non utilizzare pinze o altri utensili meccanici sui connettori ClickLoc standard, salvo quando vengono accoppiati a connettori in acciaio inossidabile non XL.
• Isolare i connettori coassiali da potenziali percorsi di messa a terra della macchina instradando i collegamenti all'interno di scatole di giunzione dedicate o utilizzando guaine non conduttive.

Conformità e certificazioni

Questa configurazione (Opzione C: 00) è classificata come non soggetta ad approvazioni specifiche da parte degli enti. Non dispone di certificazioni per aree pericolose come ATEX, IECEx o CSA. Per applicazioni in atmosfere esplosive o pericolose, selezionare la variante Opzione 05 (ad es., 330130-080-00-05).
