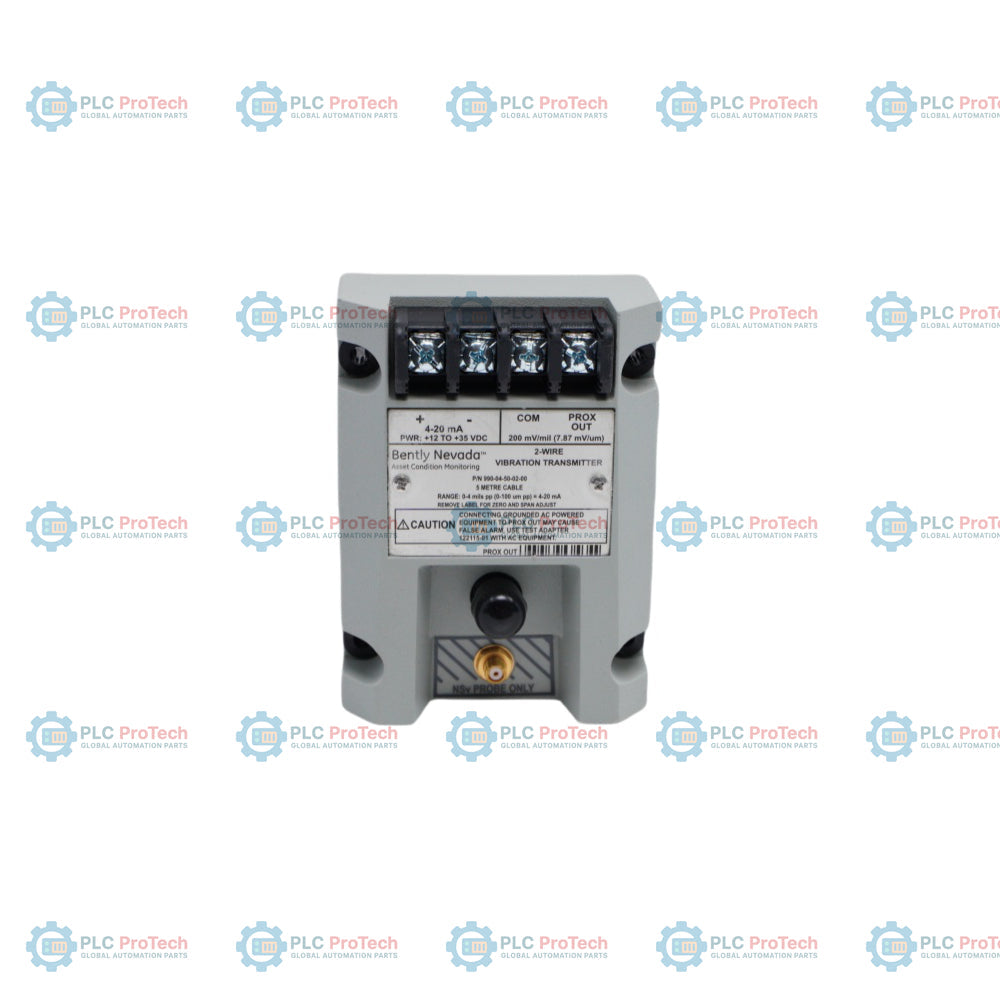

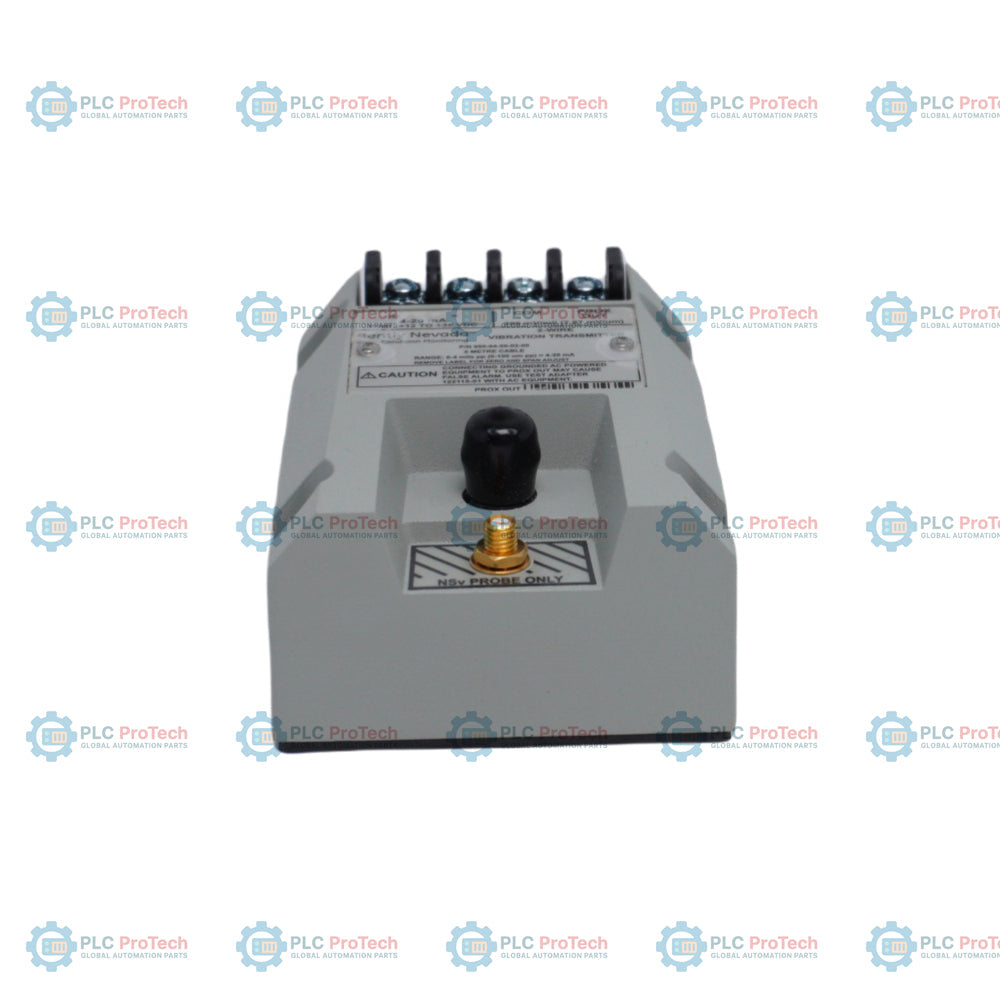

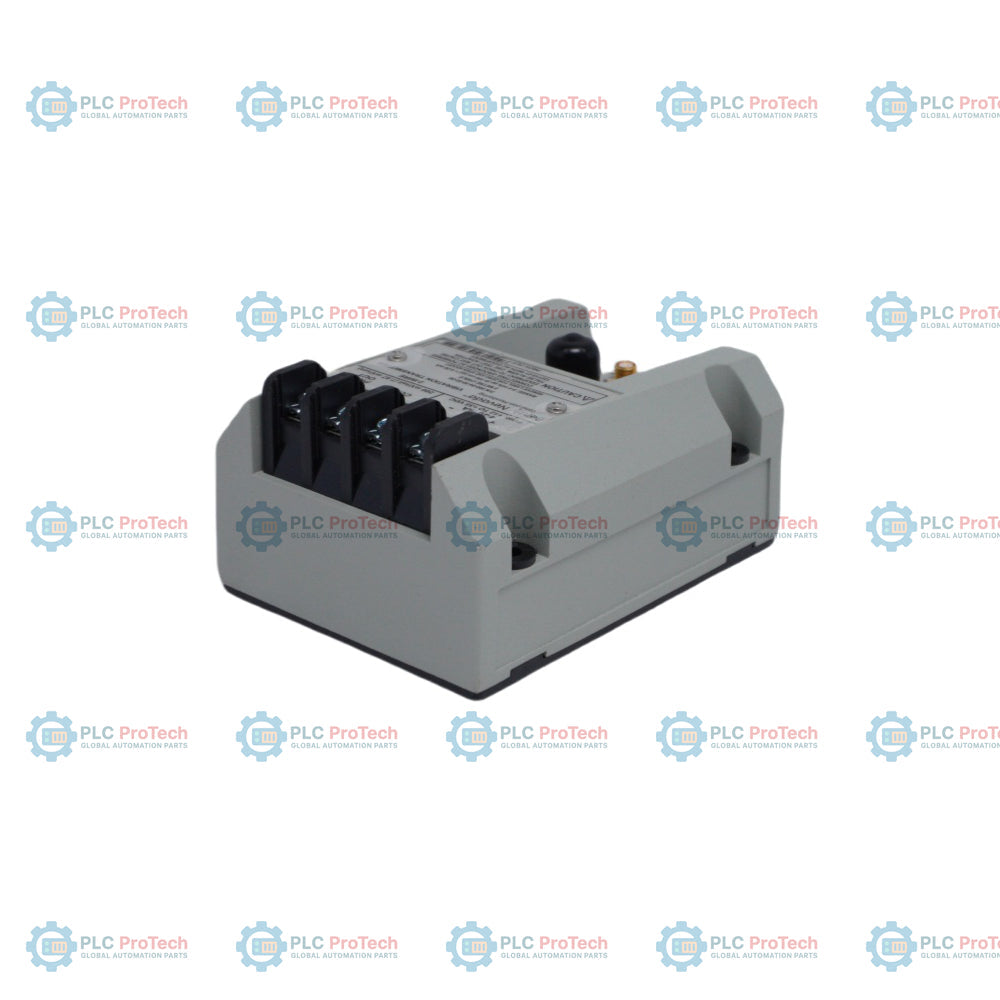

Bently Nevada 990-04-50-02-00 Trasmettitore di vibrazioni a 2 fili

Descrizione

Il 990-04-50-02-00 è un trasmettitore di vibrazioni compatto, alimentato tramite loop, utilizzato per convertire lo spostamento della sonda di prossimità in un segnale standard da 4 a 20 mA per i sistemi di monitoraggio industriale. È progettato per applicazioni in cui sono necessari il monitoraggio continuo dell'andamento delle vibrazioni e una logica di protezione di base, anziché diagnostica completa della forma d'onda.

Questa versione utilizza una configurazione di montaggio con viti per paratia, spesso preferita nei progetti di quadri di controllo in cui è richiesto il montaggio diretto sull'involucro. In pratica, gli ingegneri scelgono questo tipo quando desiderano un punto di installazione rigido che riduca i movimenti meccanici e semplifichi il percorso dei cavi all'interno di armadi compatti.

Il dispositivo funziona con un sistema a sonda di prossimità 3300 NSv e supporta una lunghezza del sistema di 5.0 metri. Questa configurazione è comunemente utilizzata in pacchetti compressore, sistemi di pompaggio e gruppi di ventilatori, dove la distanza di installazione della sonda è moderata e il percorso dei cavi è semplice.

Il design è incentrato sulla semplicità operativa: una volta installato e messo in servizio, normalmente funziona in continuo con regolazioni minime.

Caratteristiche ingegneristiche

• Architettura del trasmettitore di vibrazioni alimentato tramite loop a 2 fili
• Converte il segnale della sonda di prossimità in un'uscita da 4–20 mA
• Progettato per la compatibilità con la sonda 3300 NSv
• Montaggio con viti per paratia con fissaggio a 4 punti
• Fornito con viti di montaggio 6-32 x 1.326 quando specificato
• Elettronica integrata per il condizionamento del segnale
• Uscita stabile per il monitoraggio continuo dell'andamento delle vibrazioni
• Possibilità di regolazione esterna dello zero e dell'ampiezza
• PROX OUT disponibile per l'accesso al segnale diagnostico
• Indicazione del guasto tramite il comportamento di caduta della corrente di uscita

Prospettiva applicativa

Struttura dell'ordine

Dati meccanici e di installazione

Panoramica dell'interfaccia

Note di installazione (prospettiva dell'ingegneria di campo)

Il montaggio a paratia viene generalmente scelto quando la disposizione del pannello richiede un punto di installazione fisso e meccanicamente stabile. Il fissaggio a quattro punti riduce l'allentamento indotto dalle vibrazioni, che può rappresentare un problema negli ambienti con skid di compressori o pompe.

Nella progettazione pratica del cablaggio, il percorso del segnale della sonda deve essere separato dai conduttori ad alta tensione o ad alta corrente. Ciò aiuta a evitare il rumore indotto, soprattutto quando i cavi sono raggruppati all'interno di involucri compatti.

Prima della messa in servizio, verificare l'allineamento del gap della sonda e confermare la stabilità della corrente del loop durante il funzionamento stabile della macchina. Di solito gli ingegneri ritardano l'attivazione della logica di allarme finché il comportamento del segnale non è stato confermato nelle reali condizioni operative.

PROX OUT viene utilizzato principalmente durante la manutenzione o i controlli diagnostici, anziché per il monitoraggio continuo durante la produzione.

FAQ

Perché in questo modello viene utilizzato il montaggio a paratia?
Fornisce un'installazione rigida con montaggio sull'involucro e una migliore stabilità meccanica.

Le viti di montaggio sono incluse?
Sì, le viti 6-32 x 1.326 sono fornite quando viene specificata l'opzione di montaggio.

Qual è la funzione principale di questo trasmettitore?
Converte le vibrazioni rilevate da una sonda di prossimità in un segnale da 4–20 mA.

Può essere utilizzato con sistemi PLC?
Sì, è progettato per l'integrazione diretta con gli ingressi analogici di PLC e DCS.

Quale sistema di sonde è richiesto?
È progettato per le sonde di prossimità Bently Nevada 3300 NSv.

È adatto per applicazioni con compressori?
Sì, viene comunemente utilizzato su compressori, pompe e ventole.

Supporta la diagnostica delle vibrazioni?
Fornisce PROX OUT per l'accesso al segnale diagnostico di base.

È un sistema di monitoraggio completo?
No, è un trasmettitore di vibrazioni semplificato per il monitoraggio a livello di trend.

Cosa succede se la sonda si guasta?
La corrente di uscita diminuisce per indicare una condizione di guasto.

Dove viene generalmente installato?
All'interno di armadi di controllo o pannelli di apparecchiature montate su skid.
