Manufacturer: Bently Nevada
Product No.: 330161-04-85-11-94-01-02
Country of origin:United States
Product Type: Accessori per il monitoraggio delle vibrazioni
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

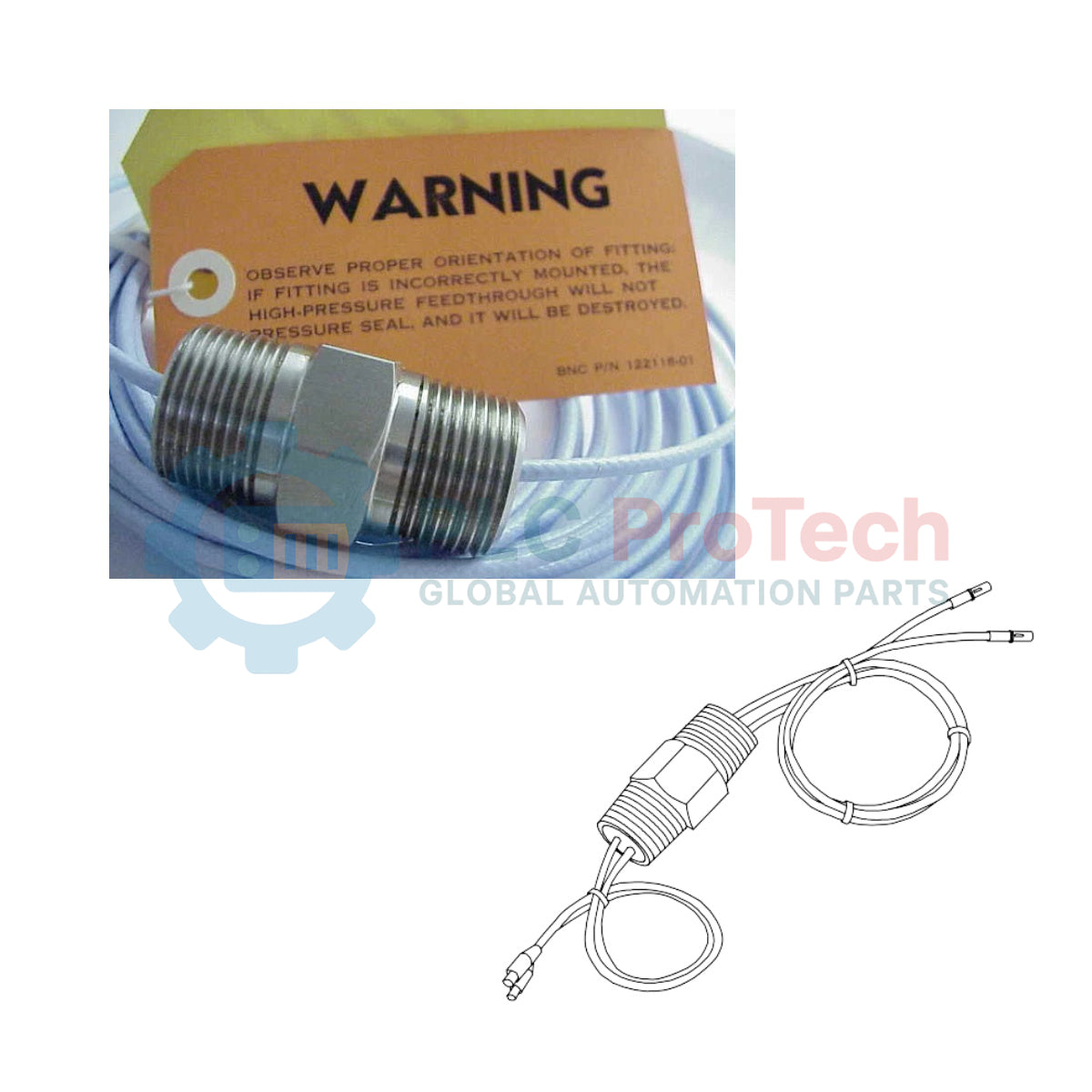

Progettato per la tenuta in ambienti difficili nel monitoraggio di macchinari rotanti, il Bently Nevada 330161-04-85-11-94-01-02 garantisce un robusto passaggio fisico ad alta pressione per i segnali dei trasduttori che attraversano gli involucri pressurizzati delle macchine. Questo passaggio specializzato preserva l'integrità del segnale per i sistemi di sonde di prossimità della Serie 3300, isolando le delicate reti di monitoraggio esterne dalle condizioni interne ad alta pressione. Realizzato con un'armatura fisica integrata a entrambe le estremità, riduce le sollecitazioni meccaniche e il degrado della schermatura nelle installazioni industriali pesanti.
| Produttore | Bently Nevada |
| Numero di parte / SKU | 330161-04-85-11-94-01-02 |
| Compatibilità del sistema | Sistema 3300 / Serie 3300 XL |
| Configurazione del passaggio | Triassiale singolo ad alta pressione |
| Opzione armatura (04) | Con armatura a entrambe le estremità |
| Lunghezza della dimensione 1 (85) | 8,5 metri |
| Lunghezza della dimensione 2 (11) | 7,5 metri |
| Opzione del materiale dell'O-ring (94) | Fluorocarbonio (per butano, olio combustibile, gas naturale, petrolio e olio per turbine) |
| Connettore terminale ad alta pressione (01) | Connettore coassiale miniaturizzato femmina |
| Connettore terminale a bassa pressione (02) | Connettore coassiale miniaturizzato maschio |
| Peso di spedizione | 3,0 kg |
| Posizione del terminale / della porta | Tipo di interfaccia | Assegnazione funzionale |
|---|---|---|
| Lato ad alta pressione | Coassiale miniaturizzato femmina | Collegamento diretto del sensore di prossimità all'interno dei limiti dell'involucro |
| Lato a bassa pressione | Coassiale miniaturizzato maschio | Instradamento del collegamento del cavo di estensione fino al rack di monitoraggio |
Il passaggio della serie 330161 è configurato specificamente per adattarsi ai parametri di impedenza caratteristica dei sistemi trasduttori di prossimità standard 3300 XL. La modifica delle lunghezze fisiche dei cavi (opzioni Dimension 1 e 2) cambia direttamente la lunghezza elettrica complessiva del sistema. Assicurarsi che la calibrazione del sensore di prossimità corrisponda alla lunghezza fisica cumulativa della sonda, del passaggio e del cavo di estensione (in genere configurazioni di sistema da 5 metri o 9 metri) per prevenire gravi errori di linearità e del fattore di scala.
Sebbene l'O-ring in fluorocarbonio Option 94 offra un'eccezionale inerzia chimica nei confronti di carburanti e solventi industriali, presenta limiti espliciti di temperatura operativa. Sottoporre questa guarnizione a temperature al di fuori del suo intervallo termico nominale può causare l'indurimento dell'elastomero, con conseguenti perdite di bypass nell'involucro e contaminazione da umidità dei conduttori triax sottostanti. Inoltre, non sottoporre la guaina corazzata a curvature strette inferiori al raggio minimo di curvatura dell'involucro metallico, poiché ciò può compromettere la continuità della schermatura e introdurre rumore nel segnale.
Durante la messa in servizio sul campo, misurare e registrare sempre la resistenza tra il conduttore centrale e la schermatura esterna prima e dopo l'applicazione della coppia al raccordo di montaggio. Per prevenire i comuni anelli di massa, verificare che la schermatura corazzata esterna sia elettricamente isolata dai telai delle macchine locali, salvo esplicita necessità secondo la strategia di messa a terra dell'impianto. Utilizzare strumenti di coppia precisi e calibrati durante la sigillatura delle interfacce NPT per evitare di danneggiare le transizioni del nucleo coassiale.
AVVERTENZA CRITICA
Disalimentare tutti i macchinari associati e depressurizzare completamente l'involucro di contenimento prima di avviare il processo di installazione. La mancata verifica dell'assenza di energia può causare l'espulsione improvvisa di componenti ad alta pressione, lesioni fisiche e contaminazione ambientale.
Ispezionare il raccordo di accoppiamento, il premistoppa di tenuta e l'O-ring in fluorocarbonio per individuare eventuali microdeformazioni fisiche, detriti o rigature che potrebbero compromettere la tenuta ad alta pressione.
Avvitare con cautela manualmente l'alloggiamento del passaggio nel raccordo della macchina, evitando qualsiasi tensione o coppia diretta sui conduttori coassiali interni e sulla guaina protettiva corazzata.
Serrare l'assieme ai valori di coppia di montaggio specificati dal produttore OEM. Una volta fissato, collegare la connessione coassiale miniaturizzata femmina interna sul lato ad alta pressione e fissare il conduttore maschio del lato a bassa pressione.
