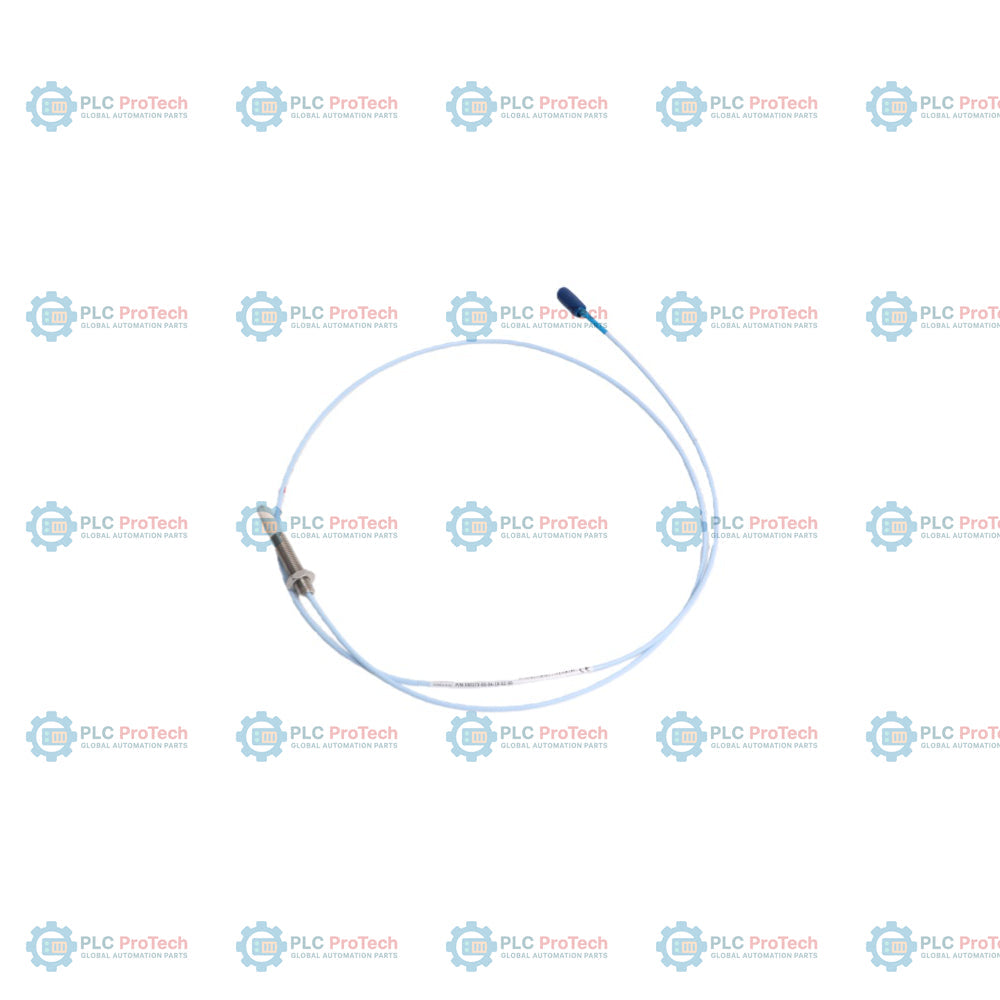

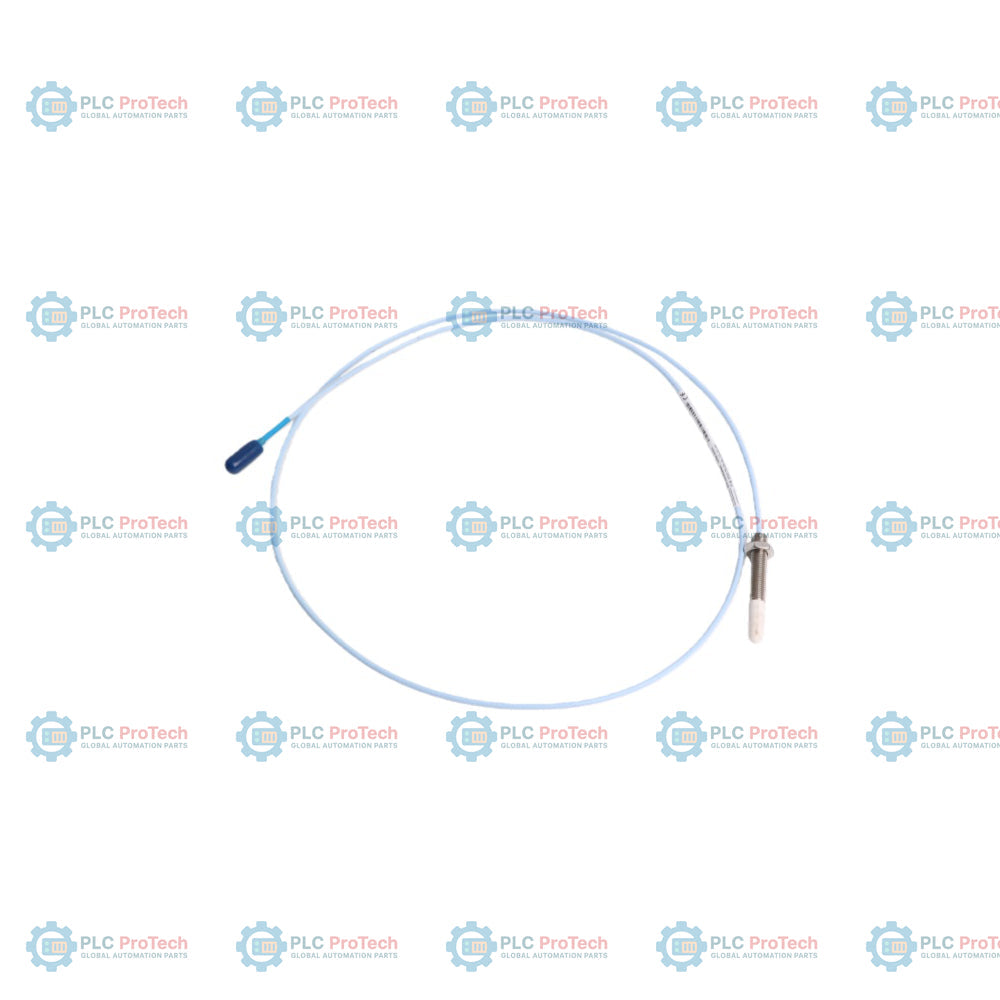

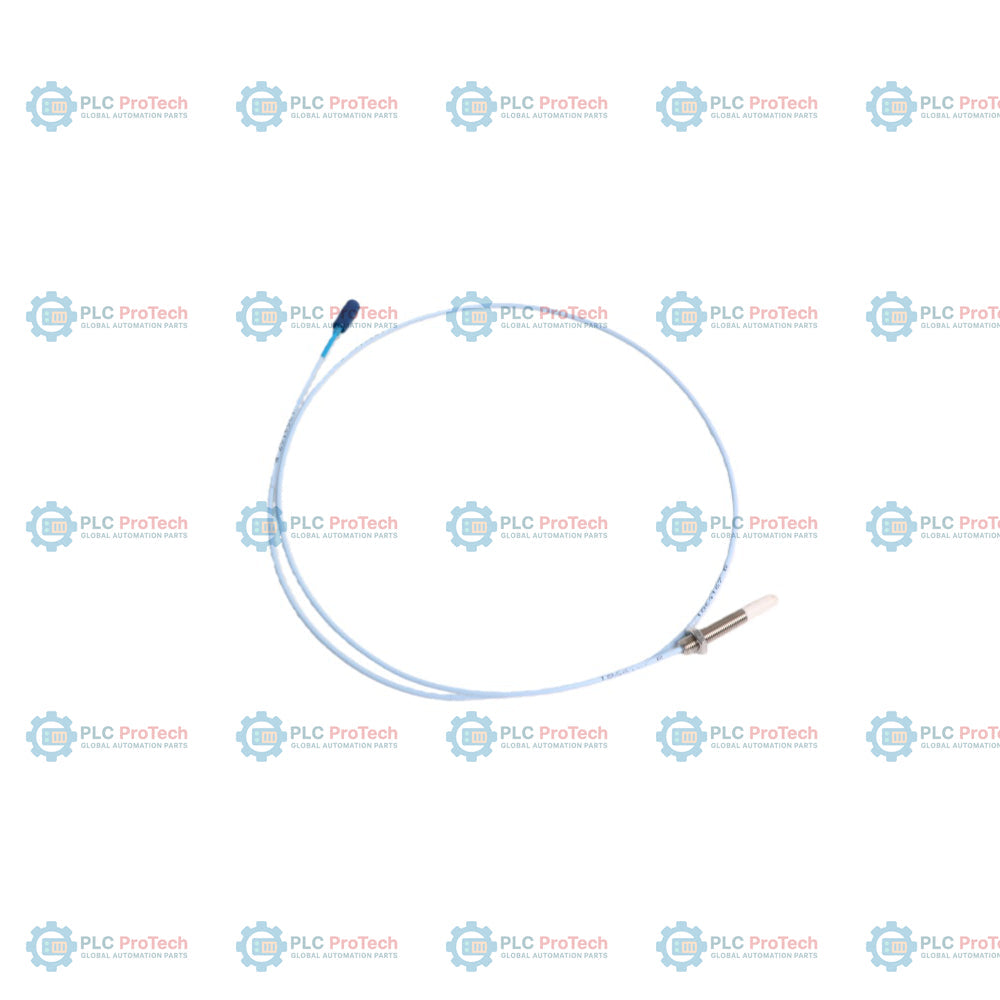

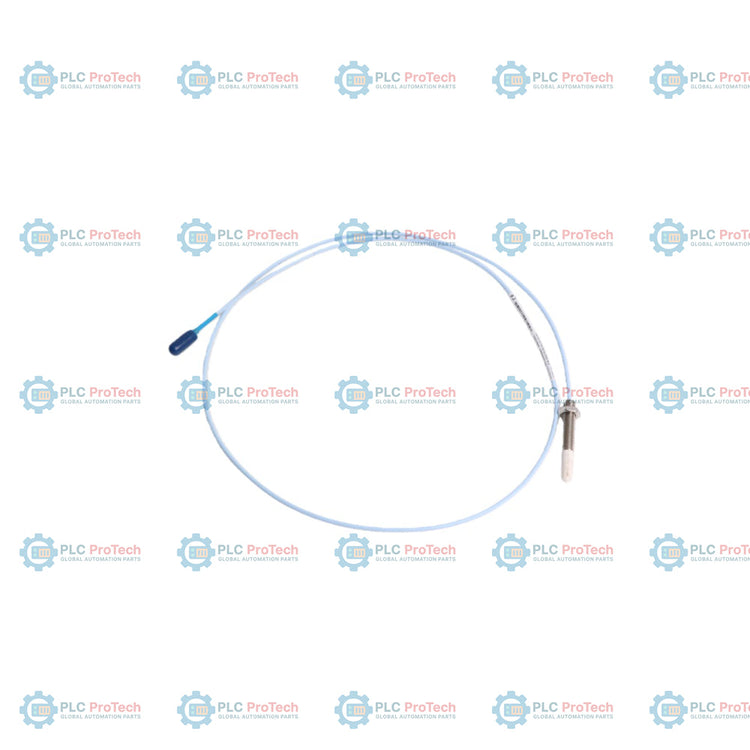

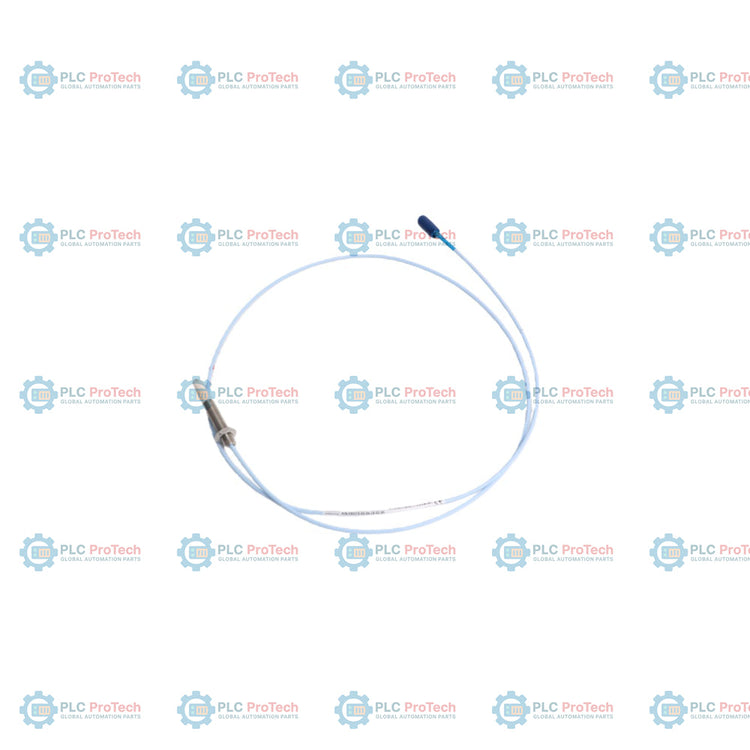

Bently Nevada 330173-00-04-20-12-05 3300 Sonda di prossimità da 5 mm

Descrizione

330173-00-04-20-12-05 specifica questa configurazione metrica della sonda di prossimità 3300 da 5 mm, dotata di una filettatura standard M8 x 1 (senza armatura), una lunghezza non filettata di 0,0 mm, una lunghezza complessiva del corpo di 40 mm, una lunghezza totale del cavo di 2,0 metri, un connettore miniaturizzato ClickLoc, un cavo FluidLoc e molteplici approvazioni internazionali per aree pericolose.

A differenza delle configurazioni standard che utilizzano cavi coassiali con isolamento in FEP (come le opzioni ClickLoc 01 o 02), questa unità è realizzata con la speciale tecnologia per cavi FluidLoc (opzione 12). FluidLoc integra elementi di tenuta interni per impedire che olio e altri liquidi di processo migrino fuori dall'alloggiamento della macchina attraverso l'interno del cavo. Questa specifica configurazione di sonda non armata è progettata per il montaggio diretto in porte filettate metriche con spazio limitato, in presenza di fluidi ad alta pressione, garantendo un isolamento fisico affidabile.

Questa sonda trasduttrice a correnti parassite funge da sensore senza contatto per la misurazione degli spostamenti statici e dinamici nei sistemi di monitoraggio dei macchinari. Misura le vibrazioni radiali dell'albero, la posizione assiale e i segnali di velocità Keyphasor sulle macchine con cuscinetti a film fluido. Quando è collegato a un sensore Proximitor 3300 XL e a un cavo di prolunga corrispondente, il sistema trasduttore produce una tensione di uscita analogica direttamente proporzionale alla distanza fisica tra la punta della sonda e la superficie target.

Caratteristiche

• Configurazione con filettatura metrica M8 x 1 (senza armatura) per il montaggio diretto nelle porte filettate metriche dei macchinari.
• L'opzione 00 specifica una lunghezza non filettata di 0,0 mm, consentendo di filettare completamente il corpo per la massima regolazione della profondità.
• L'opzione 04 offre una lunghezza complessiva del corpo di 40 mm per installazioni con alloggiamento a basso profilo.
• L'opzione 12 identifica un connettore coassiale miniaturizzato ClickLoc con struttura del cavo FluidLoc, progettata per sigillare contro le perdite interne di fluido.
• L'opzione 20 offre una lunghezza totale del cavo di 2,0 metri (6,6 piedi), eliminando la necessità di cavi whip corti nelle configurazioni ad accoppiamento ravvicinato.
• L'opzione 05 integra molteplici certificazioni internazionali per aree pericolose (CSA, ATEX e IECEx) per atmosfere esplosive.

Applicazioni

• Misurazione delle vibrazioni radiali e della posizione assiale su macchinari rotanti ad alta velocità.
• Monitoraggio dello spostamento di macchinari con cuscinetti a film fluido in ambienti industriali.
• Rilevamento del riferimento Keyphasor e della velocità su alberi di piccolo diametro con spazio di montaggio limitato.
• Alloggiamenti per cuscinetti riempiti d'olio, nei quali i fluidi di processo potrebbero migrare attraverso i cavi standard dei sensori.
• Monitoraggio di macchinari in aree pericolose presso impianti petrolchimici, petroliferi, del gas e di generazione elettrica.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Montare la sonda utilizzando un dado di bloccaggio metrico standard da 13.0 mm (incluso) per le installazioni metriche con montaggio standard.
• Durante il serraggio, rispettare la coppia consigliata per il corpo di 5.1 N-m (45 in-lb). Non superare il limite massimo di coppia di 7.3 N-m (65 in-lb) per evitare la deformazione del corpo.
• Mantenere un raggio di curvatura minimo del cavo di 25.4 mm (1.0 in) per proteggere la struttura coassiale interna.
• Calibrare il gioco della sonda sull'impostazione nominale consigliata di 1.27 mm (50 mil) monitorando la tensione di uscita CC del sensore Proximitor.
• Assicurarsi che tutti i collegamenti elettrici siano puliti e privi di contaminanti. Non esporre i connettori standard all'olio per turbine, a meno che non siano protetti o sigillati.
• Assicurarsi che il sistema del trasduttore sia correttamente collegato a terra secondo i requisiti di sicurezza per gli ambienti esplosivi.

Conformità e certificazioni

• Conforme CE
• Approvazioni multiple (opzione 05): certificate CSA, ATEX e IECEx per l'uso in ambienti pericolosi a sicurezza intrinseca e non incendivi.
