Descrizione

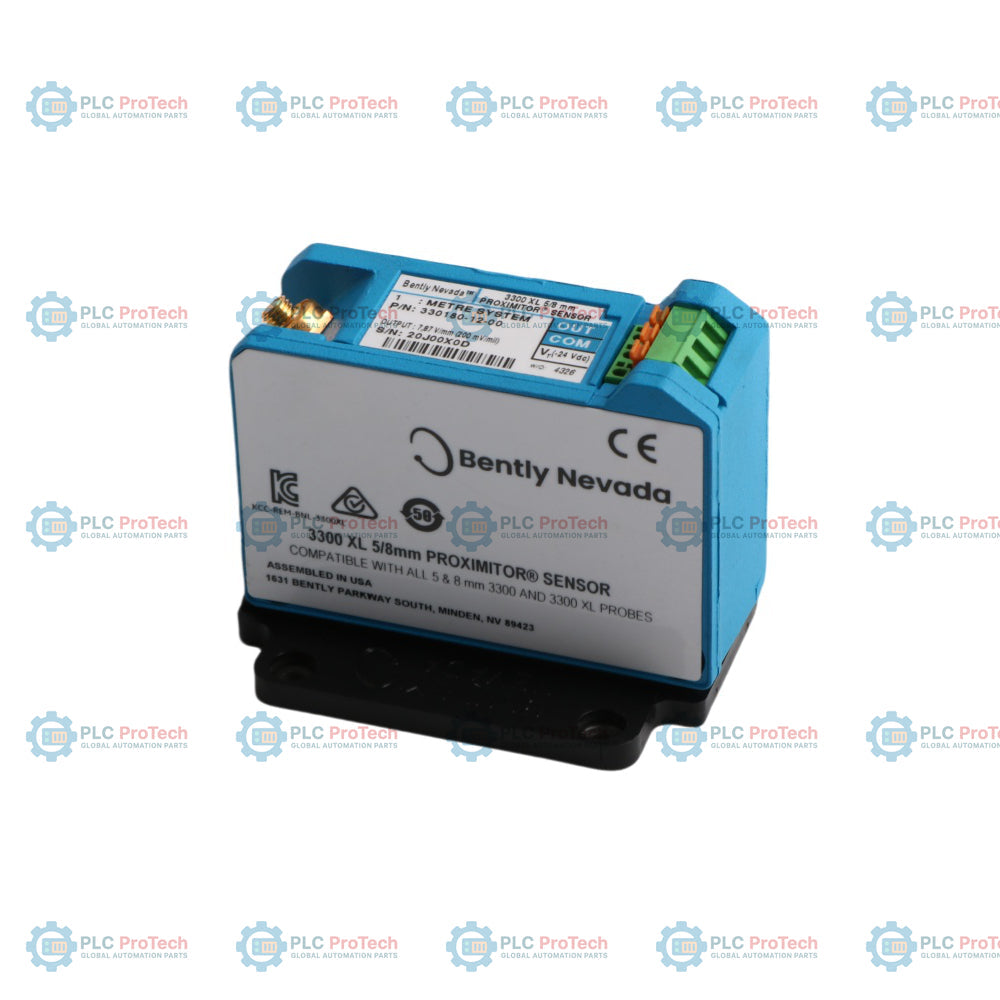

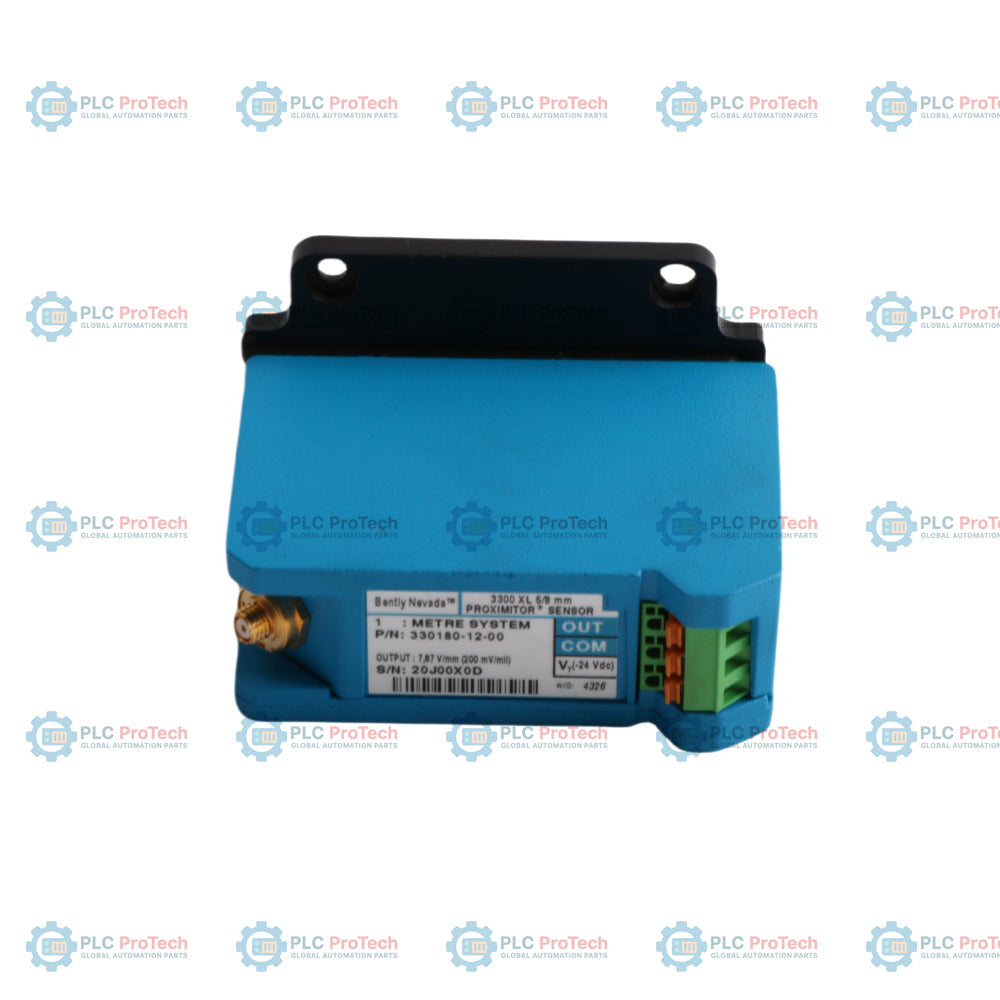

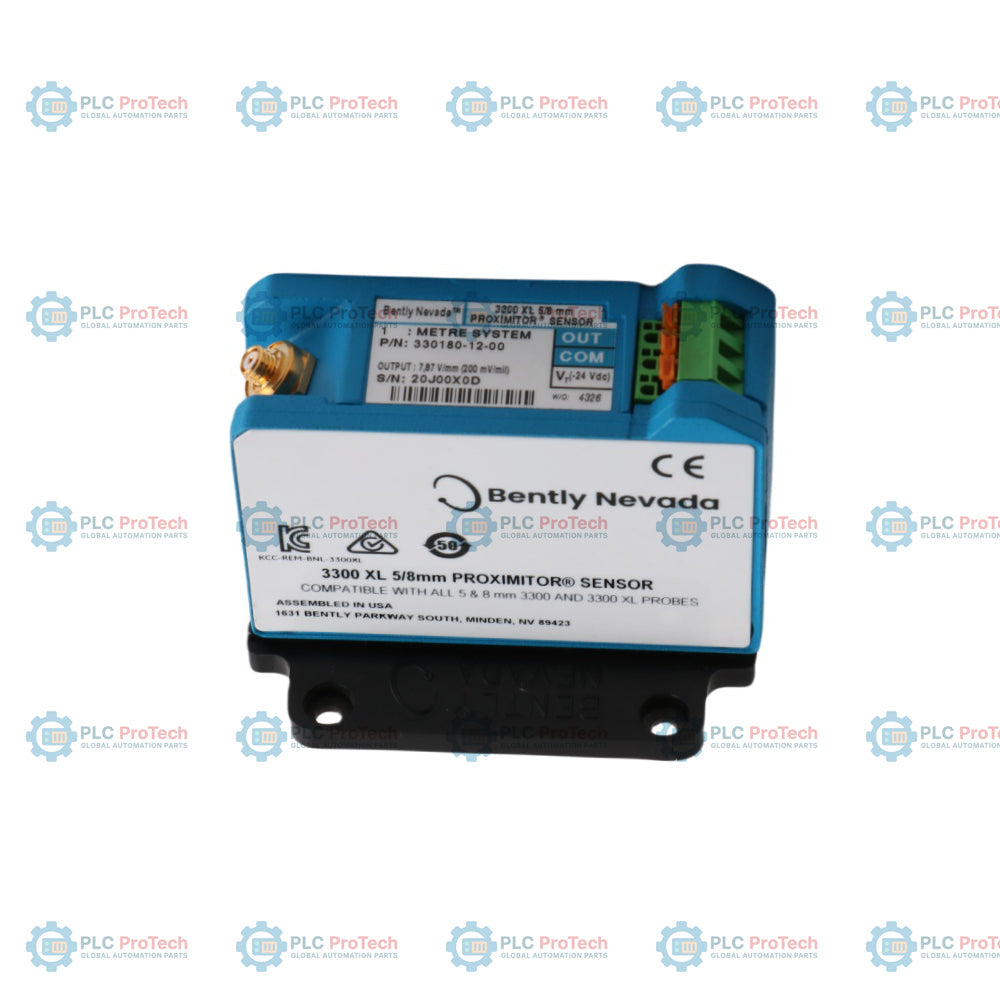

330180-12-00: Sensore Proximitor 3300 XL configurato per una lunghezza totale del sistema di 1,0 metro, senza hardware di montaggio (opzione 12) e senza approvazioni degli enti certificatori (opzione 00).

Questa configurazione si abbina a un sistema composto da una sonda di prossimità e un cavo di prolunga, con lunghezza totale di 1,0 metro, per elaborare i dati grezzi del segnale a correnti parassite. Fornisce un'uscita analogica dello spostamento per le reti di protezione e monitoraggio dei macchinari, convertendo la distanza fisica del traferro in un segnale di tensione proporzionale di -200 mV/mil. Il modello 330180-12-00 converte le variazioni ad alta frequenza del segnale RF in un'uscita analogica standard da -1 Vcc a -17 Vcc, corrispondente a un intervallo di misurazione lineare di 2,0 mm (80 mil) quando utilizzato con componenti compatibili. Questo modello viene fornito come modulo autonomo senza piastre per il montaggio a pannello o su guida DIN, destinato all'installazione diretta in staffe di montaggio personalizzate o alla sostituzione di sensori esistenti all'interno di involucri già predisposti.

Caratteristiche

• L'opzione 12 specifica una calibrazione per una lunghezza totale del sistema di 1,0 metro (3,3 piedi).
• L'opzione 00 indica una configurazione standard per aree non pericolose, senza approvazioni degli enti certificatori.
• Fornito senza piastre per il montaggio su guida DIN o a pannello, per installazioni autonome o sistemi di contenimento personalizzati.
• È dotato di morsettiere SpringLoc per collegamenti dei cavi in campo fino a 1,5 mm2 (16 AWG).
• Mantiene la compatibilità con le sonde di prossimità da 5 mm della serie 3300 e da 8 mm della serie 3300 XL e con i relativi cavi di prolunga.
• Fornisce una sensibilità di uscita analogica calibrata di -200 mV/mil (7,87 V/mm).

Applicazioni

Il sensore Proximitor 330180-12-00 viene impiegato nei circuiti di monitoraggio delle macchine in impianti industriali pesanti, tra cui:

• Misurazione delle vibrazioni dell'albero e della posizione assiale su turbine industriali a vapore e a gas.
• Monitoraggio dell'espansione della carcassa e dello spostamento radiale sui compressori centrifughi.
• Telemetria critica dell'usura dei cuscinetti di motori e pompe industriali pesanti.
• Ricostruzione o aggiornamento di sistemi di prossimità legacy meno recenti in armadi per strumenti esistenti.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Verificare che la lunghezza elettrica totale combinata della sonda di prossimità collegata e del cavo di prolunga sia pari alla calibrazione di 1,0 metro del sensore Proximitor.
• Utilizzare connettori coassiali triassiali (ClickLoc) tra i componenti e assicurarsi che siano serrati a mano.
• Terminare il cablaggio di campo sui morsetti SpringLoc utilizzando un piccolo cacciavite a punta piatta; non utilizzare morsetti a vite. Le sezioni dei fili supportate vanno da 0,2 mm2 a 1,5 mm2 (da 16 a 24 AWG).
• Installare il sensore all'interno di un involucro protetto in fibra di vetro o metallo, resistente agli agenti atmosferici, se le condizioni ambientali locali superano il grado IP o se il montaggio avviene all'aperto in applicazioni ad alta umidità.

Conformità e certificazioni

• Conforme alla Parte 15 delle norme FCC
• Marchio CE (Direttiva EMC 2014/30/UE, Direttiva RoHS 2011/35/UE)
• Applicazione standard in area sicura (Opzione 00 - Approvazioni degli enti non richieste)
