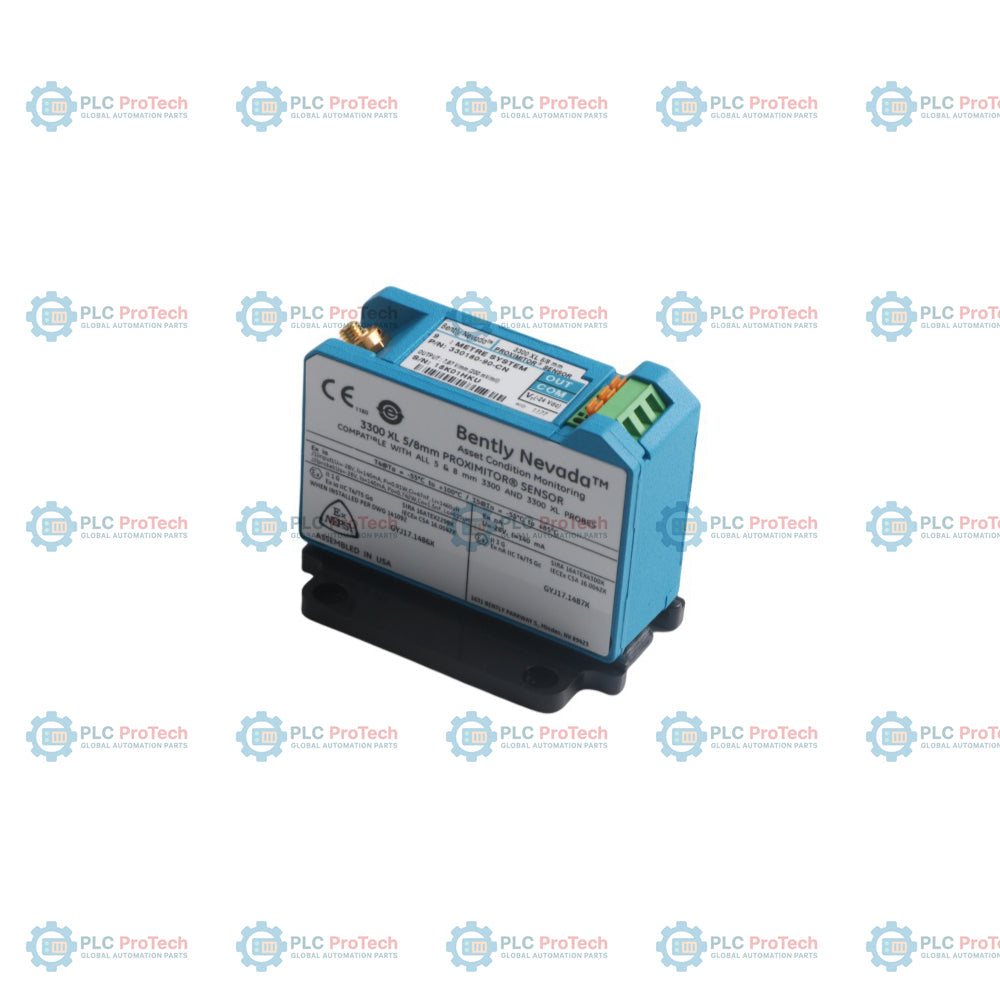

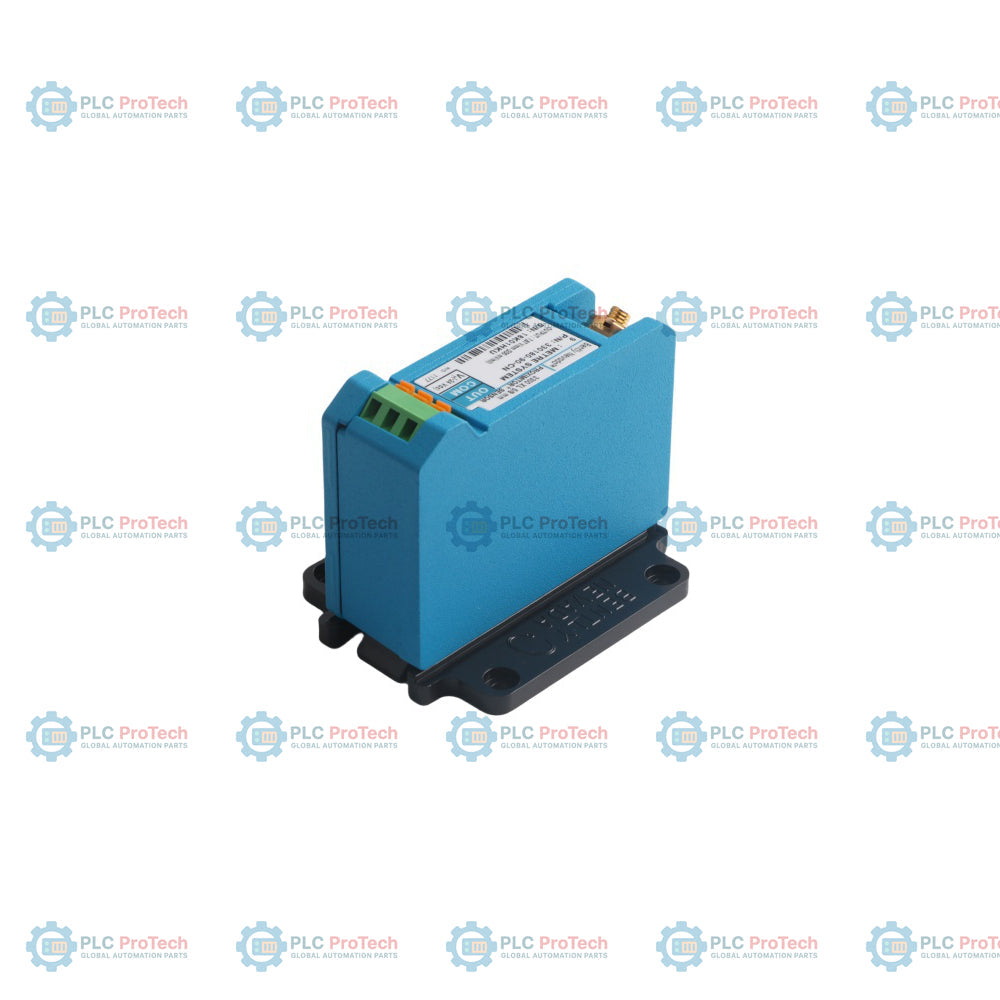

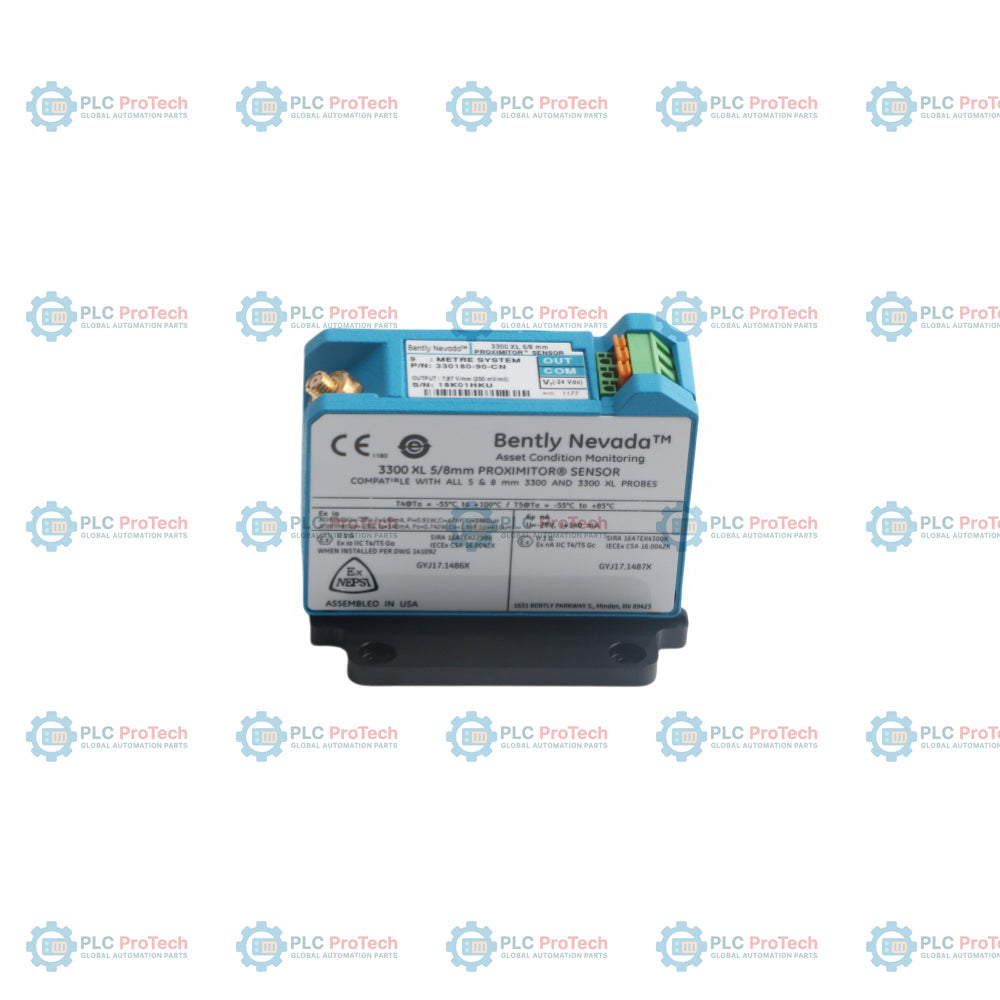

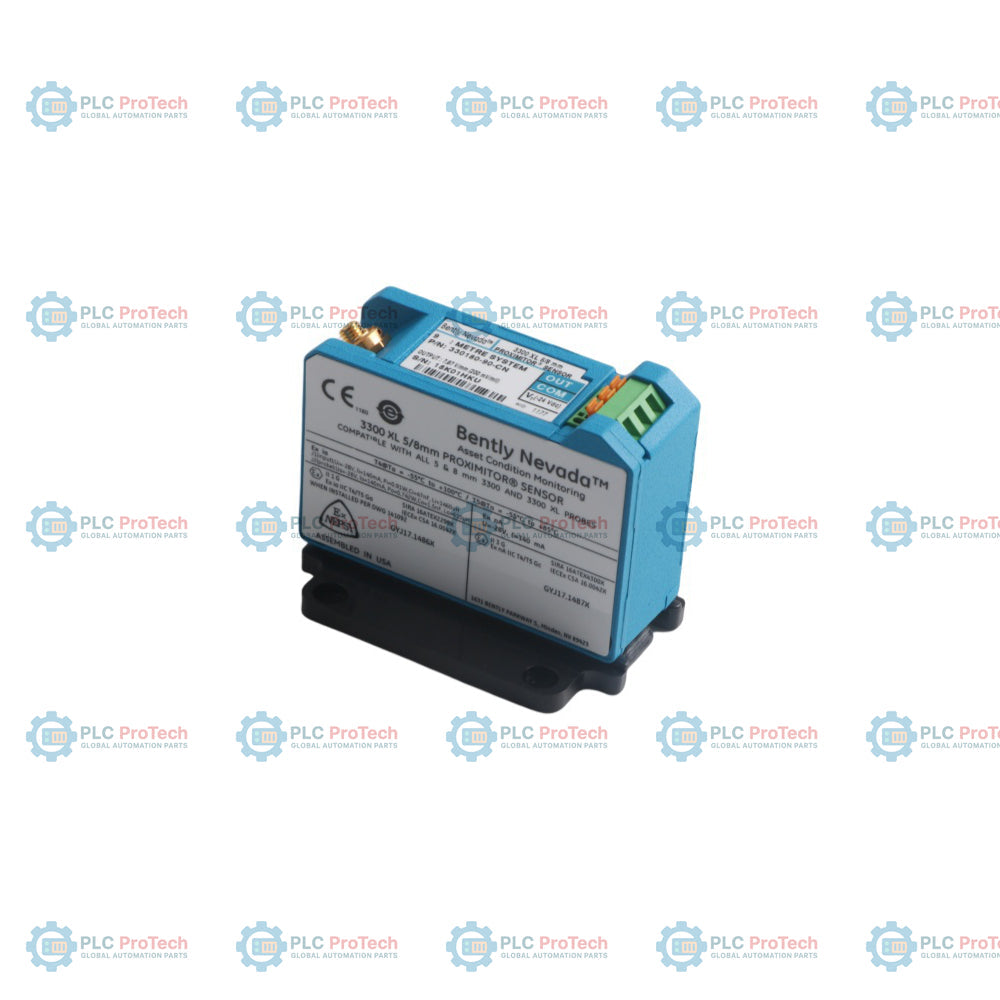

Bently Nevada 330180-90-CN Sensore di prossimità 3300 XL

Panoramica del prodotto

Il 330180-90-CN è un trasmettitore di spostamento a correnti parassite di alta qualità, progettato da Bently Nevada per la piattaforma di monitoraggio delle vibrazioni 3300 XL . Funzionando come elemento elettronico centrale di condizionamento del segnale in un circuito con trasduttore senza contatto, questo modulo converte le fluttuazioni ad alta frequenza delle radiofrequenze in un'uscita di tensione lineare proporzionale al movimento del bersaglio. Le infrastrutture di macchinari rotanti per impieghi gravosi, inclusi gli impianti di generazione di energia termica, le raffinerie petrolchimiche e i mulini minerari a funzionamento continuo, si affidano al 330180-90-CN per monitorare lo stato dinamico dei cuscinetti a film fluido. Fornendo la compatibilità retroattiva diretta con la strumentazione legacy obsoleta, questo sensore monitora con precisione le vibrazioni dell'albero e le posizioni di spinta. Ciò consente ai team di ingegneria di rilevare tempestivamente il disallineamento strutturale, prevenire arresti macchina dannosi ed eliminare i tempi di fermo della produzione non programmati.

Scomposizione del suffisso

Il montaggio meccanico, la taratura totale del loop e le certificazioni di sicurezza specifiche del Paese per il sensore di prossimità 330180-90-CN sono categorizzati sistematicamente attraverso le specifiche opzioni del suffisso alfanumerico.

• Codice di base 330180: Identifica la piattaforma hardware fondamentale per il sensore di prossimità ad alta stabilità 3300 XL.

• Parametro della lunghezza del sistema -90: Stabilisce una lunghezza totale del sistema a loop calibrato di 9.0 metri (29.5 piedi), configurato e ottimizzato esclusivamente per il montaggio a pannello su superficie piana. Il circuito oscillatore interno corrisponde al profilo di impedenza specifico di una sonda e di un cavo di prolunga combinati da 9.0 metri, senza necessità di calibrazione sul campo.

• Token di approvazione speciale -CN: Indica la conformità alla certificazione per aree pericolose specifica del Paese regionale, soddisfacendo gli standard specializzati di sicurezza industriale per l'impiego in aree automatizzate locali ad alto rischio.

Specifiche delle prestazioni e limiti strutturali

Domande frequenti sulla compatibilità e la diagnostica dei trasduttori

Quali componenti hardware legacy sostituisce il modello 330180-90-CN nei rack di controllo attivi?

Il modello 330180-90-CN rappresenta l'aggiornamento tecnologico diretto avanzato per i componenti legacy obsoleti, sostituendo completamente i vecchi 330100-90-02 e i modelli 330100-90-05. Consente un ammodernamento diretto senza soluzione di continuità, senza richiedere agli utenti di sostituire le sonde da campo compatibili esistenti, preservando gli investimenti infrastrutturali.

Questo specifico modello Proximitor può essere fornito con una documentazione convalidata sulla tracciabilità della produzione?

Sì. Poiché questo trasduttore industriale è prodotto negli Stati Uniti, su richiesta per il progetto è possibile integrare un Certificato di origine (COO) ufficiale nel pacchetto della documentazione tecnica, soddisfacendo i requisiti di tracciabilità del sistema di gestione della qualità e i parametri per l'importazione internazionale.

Quali varianti di sonde da campo possono essere collegate ai terminali di ingresso di questo sensore?

Il sensore contiene uno stadio di ingresso adattivo compatibile con vari sensori senza contatto Bently Nevada. Funziona in modo affidabile con sonde di prossimità tradizionali 3300-series da 5 mm, standard 3300-series da 8 mm o avanzate 3300 XL da 8 mm, e con i relativi cavi di prolunga disposti in una configurazione ad anello con lunghezza totale di 9.0 metri.

Guida all'ingegneria e all'installazione

• Isolamento del connettore coassiale e protezione dall'umidità:

  Quando si collega la sonda di prossimità al cavo di prolunga, schermare completamente la giunzione coassiale utilizzando una guaina isolante in silicone ad alta rigidità dielettrica. Se le calotte metalliche coassiali entrano in contatto con il telaio della macchina, creeranno percorsi di terra secondari che causano distorsioni del segnale. Avvolgere la giunzione completata con nastro autoagglomerante per impedire l'ingresso di umidità o olio, che potrebbe destabilizzare i dati del sensore RF.

• Selezione e verifica del valore target della tensione CC del gap:

  Impostare la posizione fisica della punta della sonda monitorando la tensione CC del gap nei punti terminali del Proximitor con un multimetro calibrato. Regolare la profondità della sonda all'interno del corpo macchina finché la tensione non indica esattamente -10.0 VCC, posizionando il bersaglio direttamente al centro dell'intervallo lineare di misura del sensore. Serrare con cautela il controdado della sonda per evitare qualsiasi spostamento durante il funzionamento.

• Percorsi di messa a terra della schermatura e instradamento per l'isolamento dai disturbi:

  Instradare le linee di alimentazione e i circuiti di uscita del segnale lontano dai conduttori dei motori ad alta tensione utilizzando cavi per strumentazione intrecciati e schermati. Collegare la schermatura del cavo alla messa a terra principale esclusivamente sulla morsettiera del rack di monitoraggio dei macchinari, tagliando nettamente la schermatura all'estremità del sensore. Questa pratica impedisce alle correnti dei circuiti di terra di introdurre disturbi nelle schede di elaborazione delle vibrazioni.
