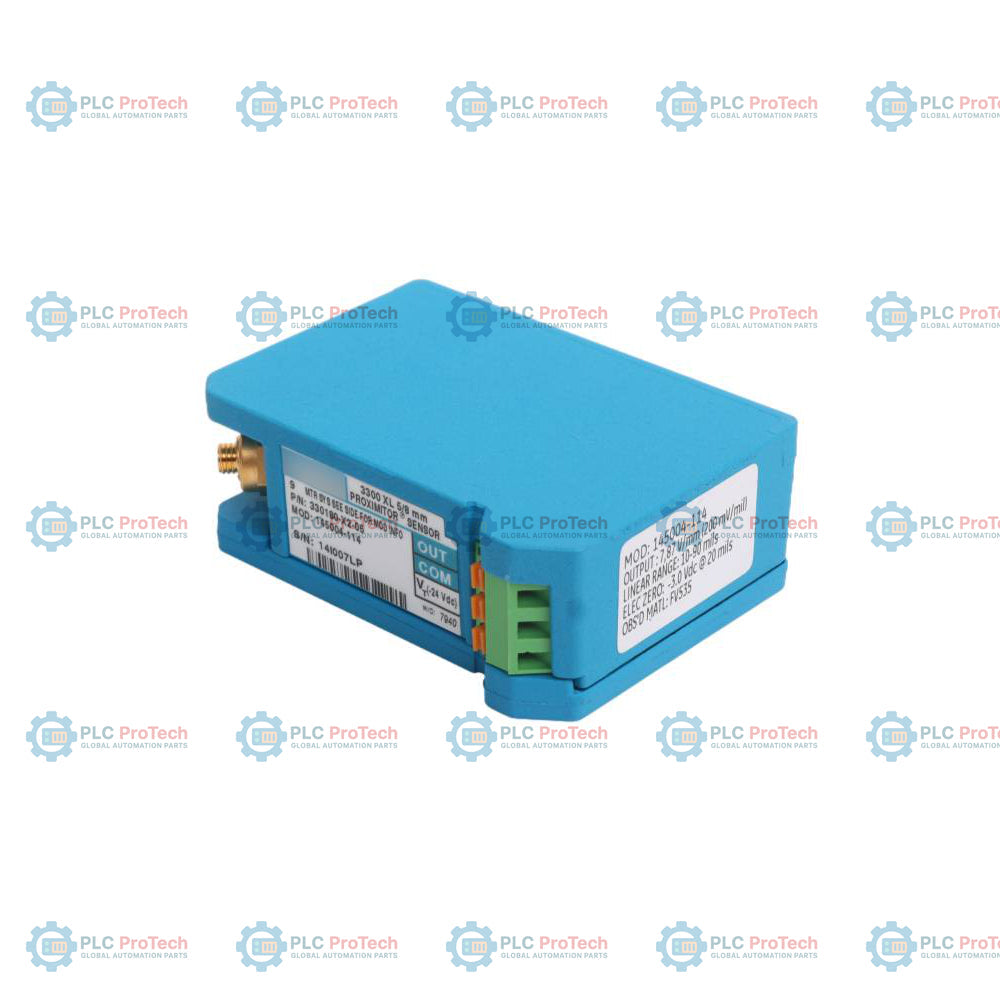

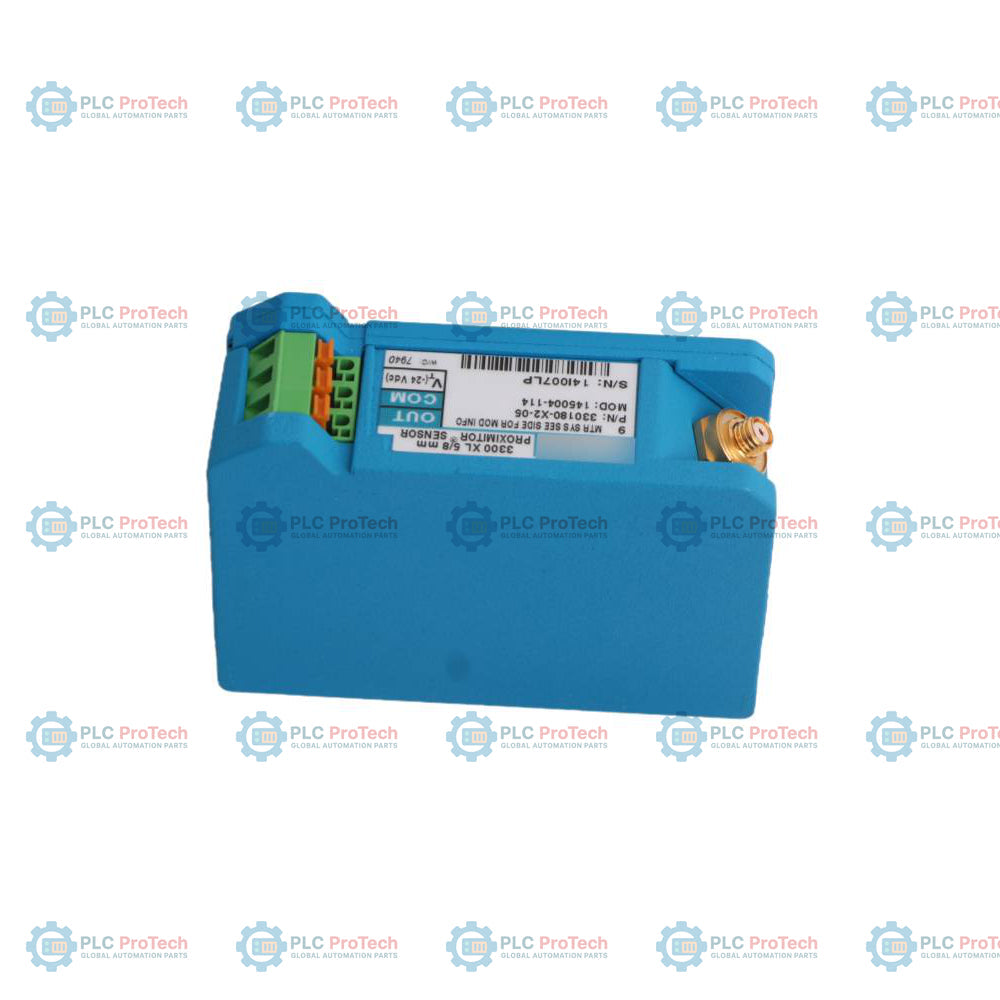

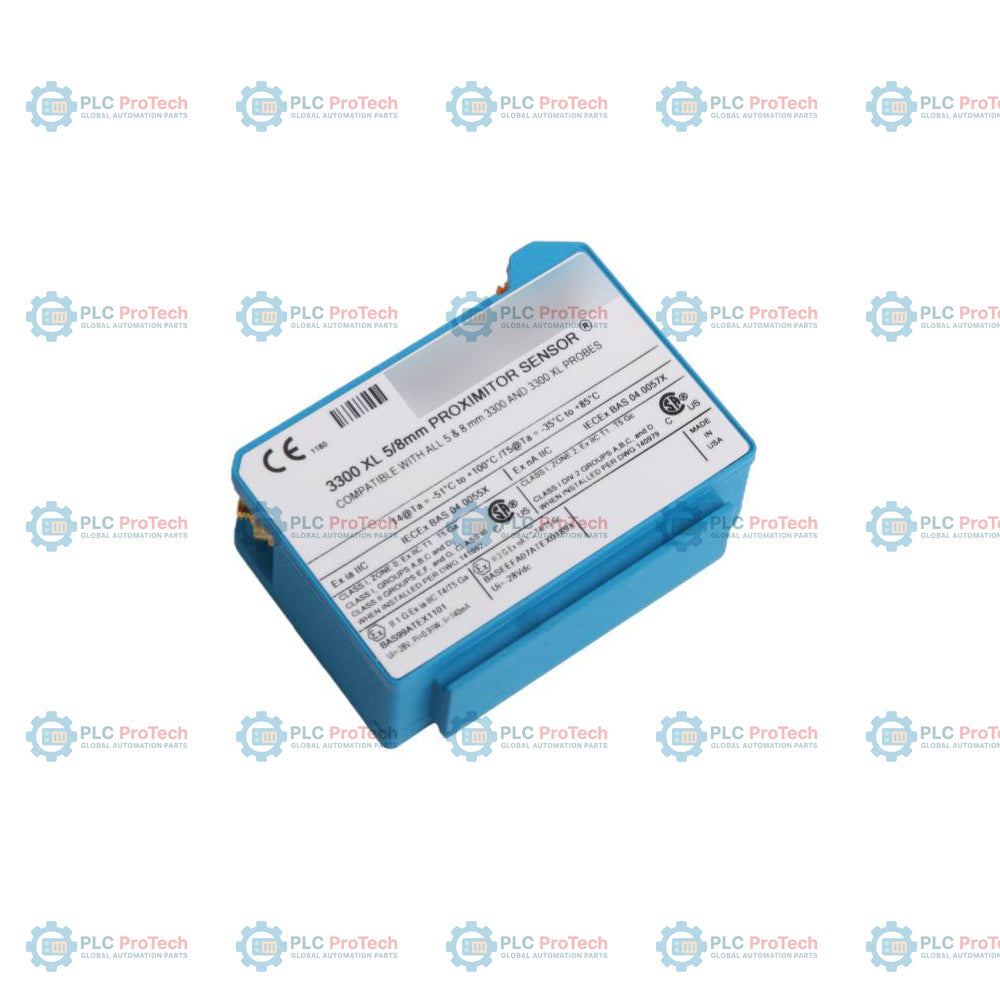

Bently Nevada 330180-X1-05MOD:145347-05 3300 XL Sensore Proximitor

Descrizione

330180-X1-05MOD:145347-05 specifica questa configurazione personalizzata del sensore Proximitor 3300 XL, dotata della modifica X1 per il montaggio su guida DIN, dell'opzione standard 05 di omologazione e di una calibrazione specializzata per il materiale target secondo la modifica 145347 (opzione 05).

Questo sensore Proximitor personalizzato è calibrato nell'ambito di una catena di modifiche specializzata per garantire un monitoraggio preciso delle vibrazioni dell'albero e della posizione assiale quando utilizzato con sonde di prossimità 3300 XL da 5 mm o 8 mm e cavi di prolunga da 9 metri. A differenza della calibrazione standard per l'acciaio AISI 4140, questo sensore corregge la conduttività elettrica e la permeabilità magnetica specifiche della metallurgia alternativa del rotore, fornendo un'uscita di tensione lineare nelle applicazioni critiche per le turbomacchine.

Caratteristiche

• Montaggio su guida DIN (opzione X1): preconfigurato con una clip di montaggio sicura per l'installazione diretta su guide DIN standard da 35 mm, semplificando il cablaggio del quadro.
• Omologazioni multiple (opzione 05): certificato per il funzionamento sicuro in ambienti industriali pericolosi secondo gli standard ATEX, IECEx e CSA.
• Calibrazione personalizzata del target (Mod 145347-05): parametri del circuito regolati per mantenere l'accuratezza del fattore di scala su target metallici non standard.
• Integrazione del sistema: ospita i circuiti dell'oscillatore stabile ad alta frequenza e del demodulatore necessari per pilotare le sonde a correnti parassite Bently Nevada.
• Eccellente immunità ai disturbi: progettato con schermatura e filtraggio che isolano l'uscita del sensore dalle interferenze elettromagnetiche e a radiofrequenza.

Applicazioni

Il sensore è ideale per il monitoraggio delle turbomacchine nei settori dell'industria pesante, come petrolio e gas, petrolchimico, generazione di energia e trattamento delle acque. Viene utilizzato specificamente nei casi in cui gli alberi delle macchine sono realizzati con leghe non standard anziché con acciaio AISI 4140, tra cui:

• Misurazione dello spostamento del rotore di turbine a vapore e a gas
• Monitoraggio delle vibrazioni radiali dell'albero di un compressore centrifugo
• High-speed motor and pump axial thrust tracking
• Monitoraggio della spinta assiale ad alta velocità di motori e pompe

Diagnostica delle vibrazioni dell'albero di ingresso e di uscita del riduttore

Calibrazione del materiale target dell'Opzione 05 secondo la modifica 145347

Linee guida per l'installazione

Assicurarsi che il sensore Proximitor sia montato in un involucro asciutto e pulito o in una custodia impermeabile alle intemperie per impedire l'ingresso di umidità. Mantenere un'adeguata messa a terra della guida DIN per proteggere l'integrità del segnale. Fissare i collegamenti coassiali della sonda e del cavo di prolunga con protezioni per connettori o nastro autoagglomerante, per isolarli dai percorsi di terra della struttura. Il cablaggio di campo schermato deve essere riportato al sistema di monitoraggio per eliminare l'accoppiamento elettromagnetico.

Conformità e certificazioni

Se ordinato con l'Opzione 05, questo dispositivo è certificato per l'installazione in aree pericolose secondo molteplici schemi internazionali:

• CSA: a sicurezza intrinseca (Classe I, Div 1, Gruppi A, B, C, D) e non innescante (Classe I, Div 2)
• ATEX / IECEx: Ex ia IIC T4 Ga (Zona 0) ed Ex nA IIC T4 Gc (Zona 2)
• Conforme alla marcatura CE
