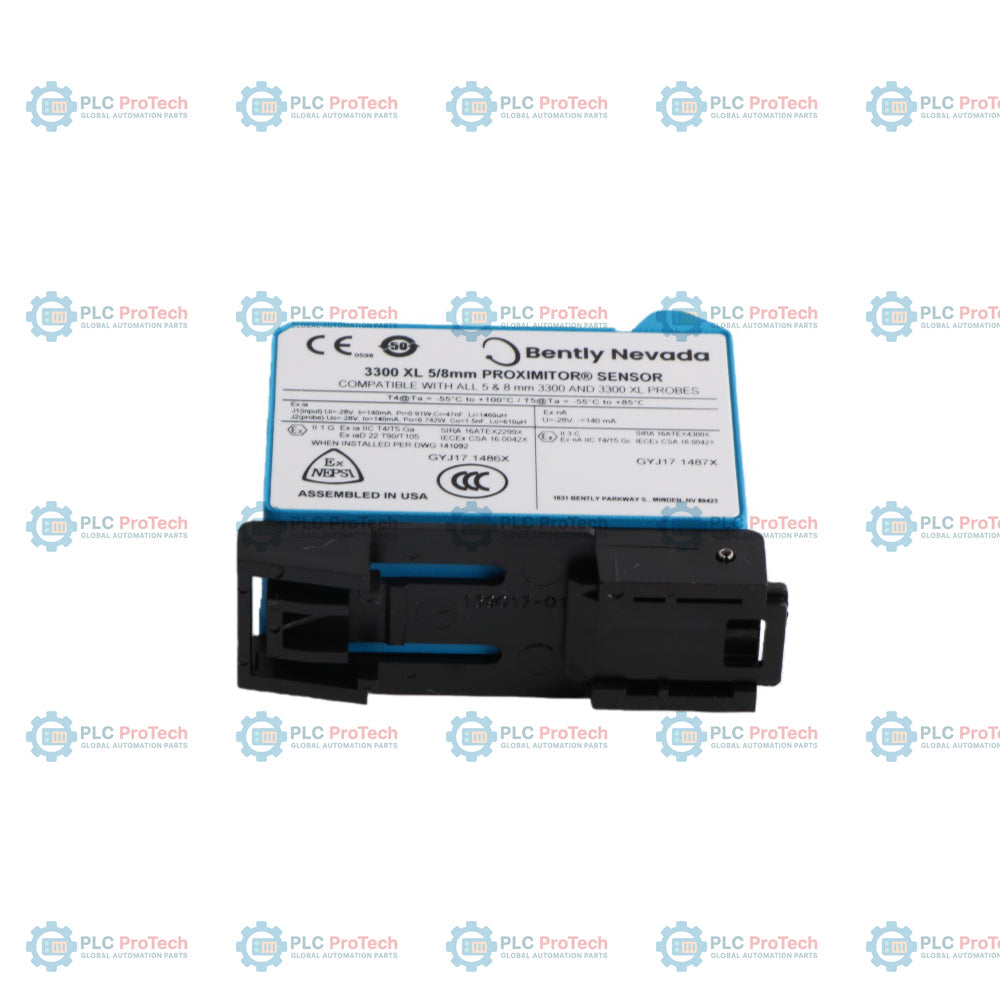

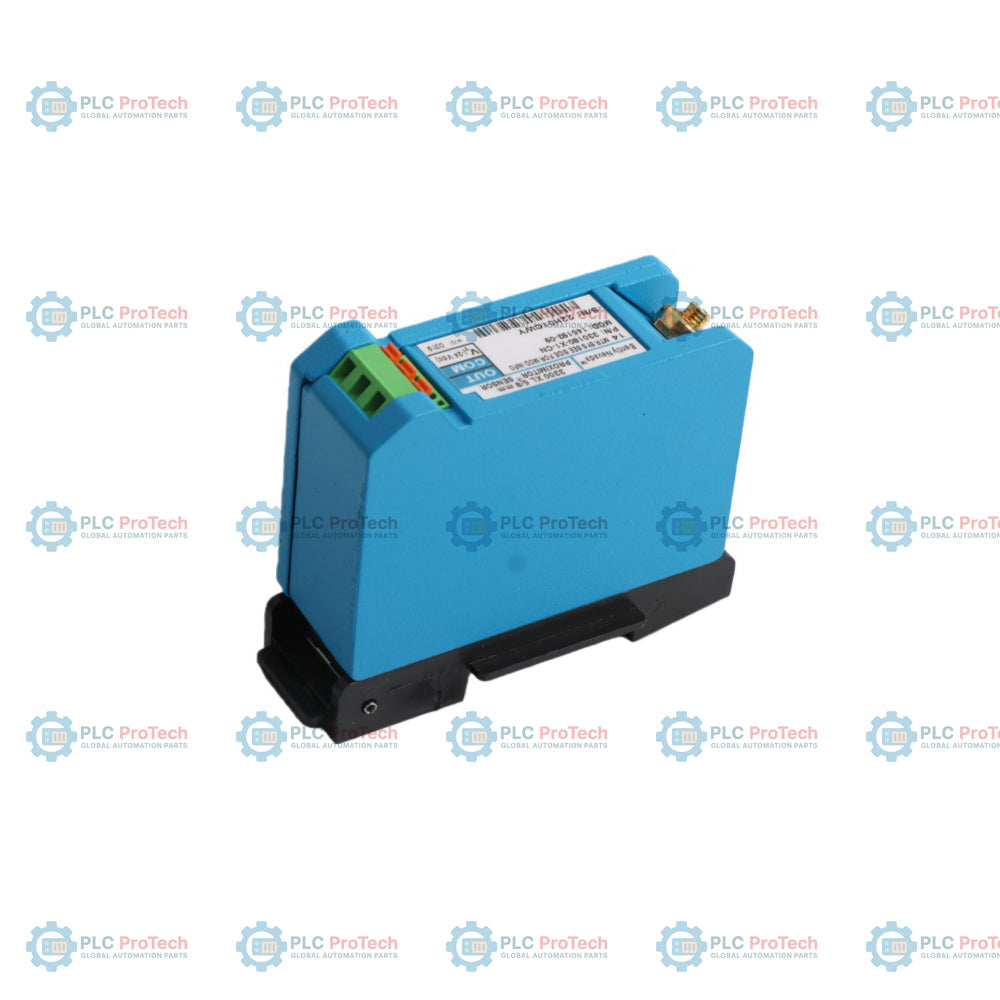

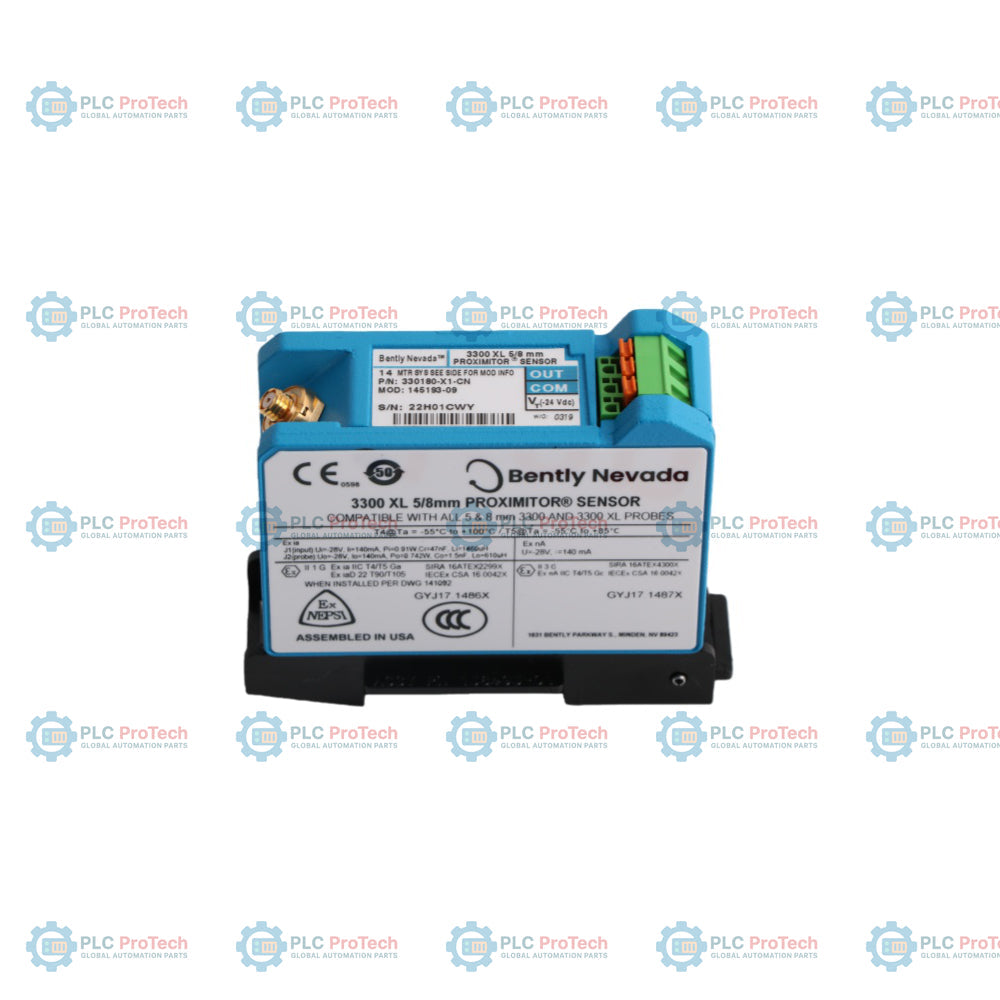

Bently Nevada 330180-X1-CN MOD:143416-05 3300 XL Sensore Proximitor

Panoramica del prodotto

Il 330180-X1-CN MOD:143416-05 di Bently Nevada è un sensore Proximitor a correnti parassite ad alta precisione appartenente al sistema di trasduttori di prossimità da 8 mm 3300 XL. Questa unità specifica gestisce le misurazioni sia dello spostamento statico (posizione) sia dello spostamento dinamico (vibrazione) sui componenti critici dei macchinari rotanti. Il dispositivo converte la distanza tra la punta di una sonda da 8 mm e la superficie conduttiva del target osservato in un segnale di tensione analogico proporzionale. La configurazione X1 specifica una disposizione per il montaggio su guida DIN da 35 mm, mentre il suffisso CN indica la conformità alle normative di sicurezza locali, comprese le approvazioni ATEX/IECEx e NEPSI cinesi per aree pericolose. La designazione strutturale MOD:143416-05 rappresenta una modifica calibrata in fabbrica, progettata per offrire una maggiore durata elettrica e un'ottimizzazione del profilo del target in ambienti industriali gravosi.

Configurazione tecnica

Informazioni per l'ordinazione

Poiché i componenti dei trasduttori Bently Nevada sono dotati di circuiti di adattamento interni calibrati in base alla lunghezza esatta del circuito del sistema, l'approvvigionamento deve specificare sia le configurazioni principali dei componenti sia i codici delle modifiche di fabbrica.

• Numero di parte del componente: 330180-X1-CN

• Suffisso della modifica di fabbrica: MOD:143416-05

• Codice famiglia del sistema: 3300 XL Serie Proximitor


Guida alla configurazione hardware e all'ingegneria

Verifica della lunghezza totale del circuito

Il 330180 Il sensore deve essere abbinato a una sonda da 8 mm e a un cavo di estensione che corrispondano alla lunghezza complessiva precisa del sistema elettrico, in genere 5.0 metri o 9.0 metri totali. L'abbinamento di un modulo Proximitor da 5 metri con un gruppo di cavi da 9 metri altera la linea di base dell'oscillazione delle correnti parassite, causando gravi errori del fattore di scala, deriva del punto zero e letture imprecise delle vibrazioni della macchina.

Immunità RFI e messa a terra dell'involucro

Il design del sensore 3300 XL integra una schermatura avanzata contro le interferenze a radiofrequenza (RFI), conforme ai requisiti del marchio CE europeo senza necessità di canaline speciali in acciaio. Tuttavia, la guida di montaggio fisica su guida DIN (X1) deve avere un collegamento elettrico diretto a bassa impedenza con la barra di terra dell'involucro dello strumento. Evitare di montare la scheda Proximitor immediatamente accanto ai cavi di uscita di azionamenti a frequenza variabile (VFD) ad alta potenza o ai blocchi di contattori.

Protezione del connettore coassiale di campo

I collegamenti coassiali che connettono il cavo della sonda di campo al modulo MOD:143416-05 sono altamente sensibili all'umidità, al grasso e alle sollecitazioni meccaniche. Durante l'assemblaggio, utilizzare manicotti in silicone specifici per connettori per isolare le filettature coassiali scoperte. Assicurarsi di rispettare rigorosamente il raggio minimo di curvatura di 25.4 mm (1.0 pollice) del cavo di estensione all'interno delle canaline portacavi dell'armadio, per prevenire microfessure negli strati di schermatura interna.

Domande frequenti

Che cosa indica il suffisso MOD:143416-05?

La designazione  MOD:143416-05 identifica una modifica progettata in fabbrica e applicata direttamente ai parametri di taratura interni della serie  330180 . Spesso determina un profilo di calibrazione modificato per adattarsi a materiali non standard del bersaglio dell'albero, guadagni del segnale personalizzati o rivestimenti protettivi speciali sul blocco esterno dell'alloggiamento.

Questo sensore è sostituibile a caldo mentre il rack di monitoraggio TSI è online?

Sì, il sensore Proximitor può essere sostituito mentre il rack di monitoraggio principale, ad esempio un rack Bently Nevada 3500, rimane alimentato. Tuttavia, scollegando il sensore si apre immediatamente il circuito dell'anello, portando il canale corrispondente del rack nello stato "Instabile/Guasto". Prima di sostituire l'hardware, escludere o inibire eventuali relè di intervento automatico per evitare l'arresto accidentale dei macchinari.

Che cosa indicano i codici X1 e CN nella configurazione per l'ordinazione?

La configurazione  X1 garantisce che l'alloggiamento del sensore Proximitor sia dotato di un piede strutturale integrato progettato per il montaggio con clip su guida DIN standard. La designazione  CN indica che il prodotto è conforme a requisiti regionali specifici per la Cina e riporta i marchi antideflagranti NEPSI per aree pericolose, insieme ai dati ATEX/IECEx.
