Descrizione

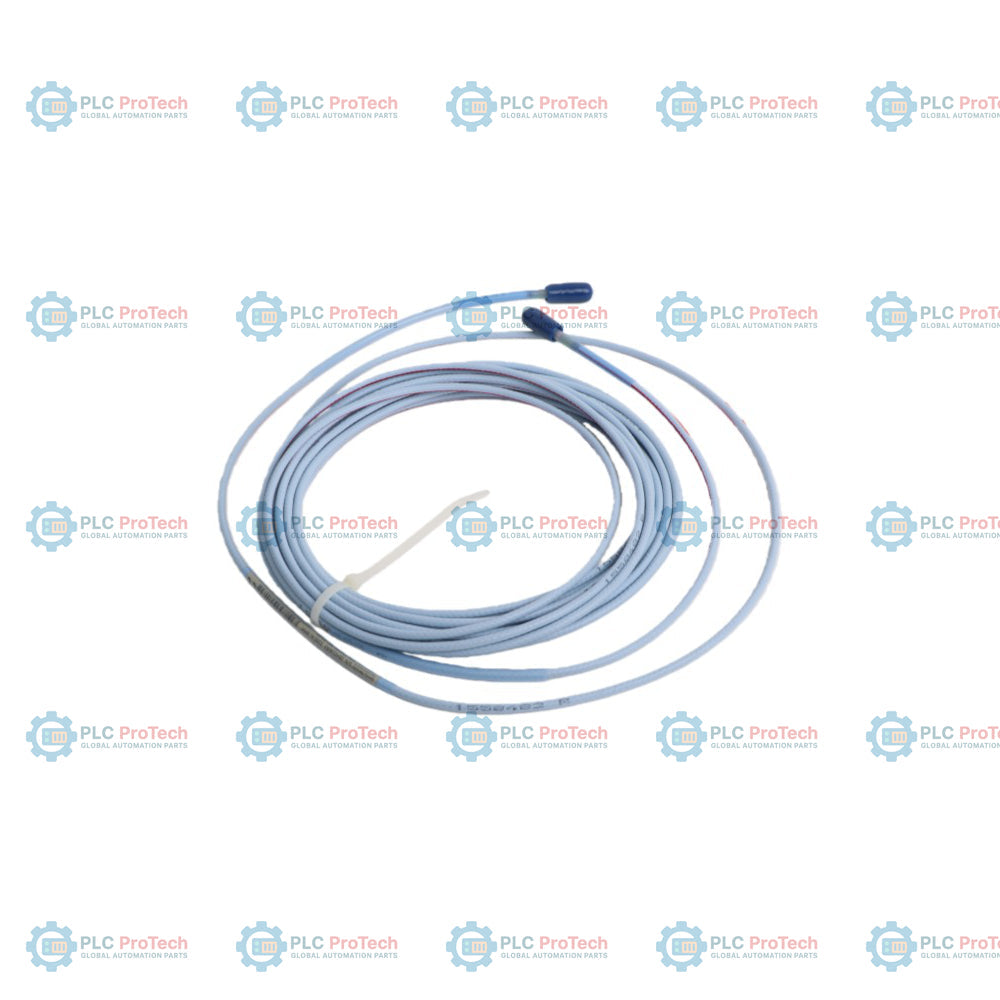

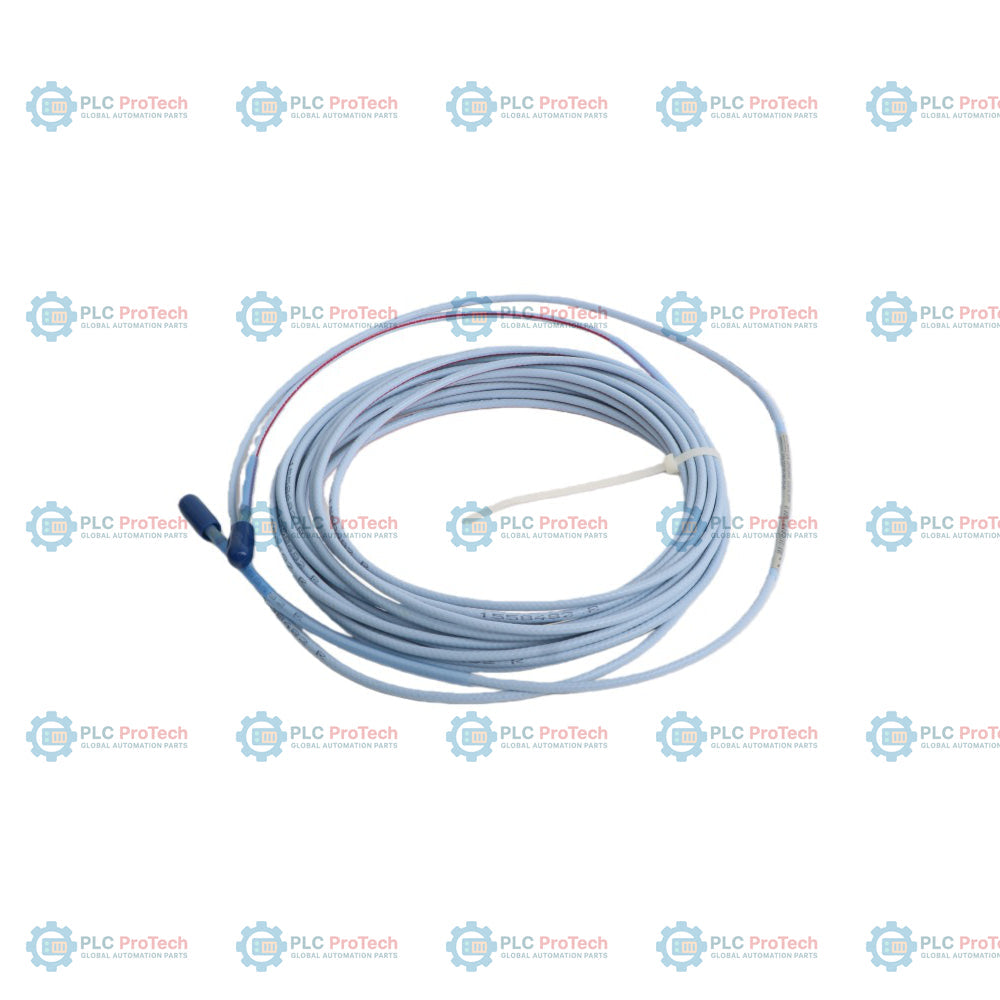

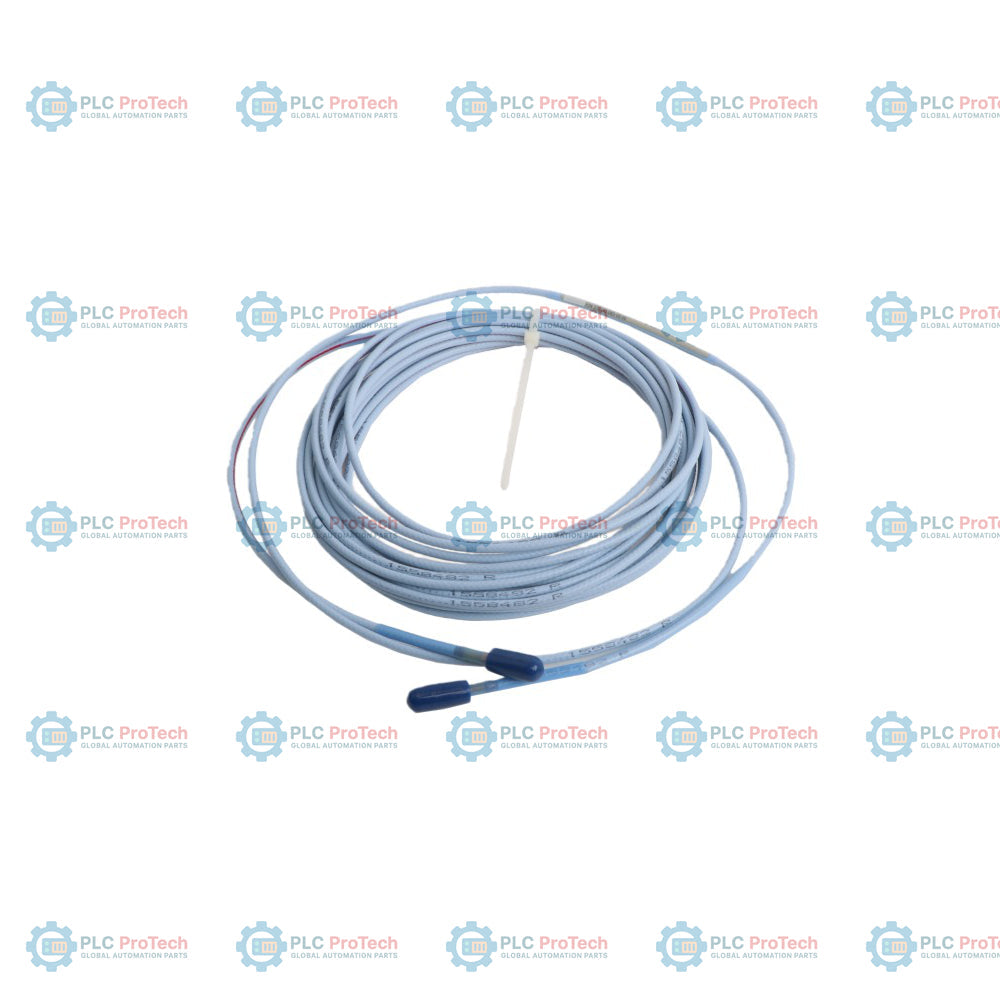

L’opzione 080 (lunghezza di 8,0 m) e l’opzione 01 (armatura integrata con guaina in PFA) definiscono questa specifica configurazione del cavo di prolunga 3300 XL ETR — 330190-080-01-05. Questo cavo è un componente del sistema di trasduttori di prossimità 3300 XL da 8 mm Extended Temperature Range (ETR), utilizzato per misurare senza contatto le vibrazioni e la posizione degli alberi dei macchinari rotanti. Il sistema 3300 XL ETR è progettato per ambienti industriali gravosi, dove le temperature superano i limiti operativi standard.

Questa configurazione di cavo armato presenta una lunghezza di 8,0 metri (26,2 piedi) ed è realizzata con una guaina flessibile in armatura di acciaio inossidabile sopra un isolamento in PFA. L’armatura protegge la linea coassiale interna da schiacciamenti, pizzicamenti e usura abrasiva nei percorsi di installazione difficili. Grazie alle certificazioni dell’opzione 05, questo cavo è conforme ai requisiti CSA, ATEX e IECEx per l’installazione in aree pericolose, risultando adatto al monitoraggio di anelli di macchinari per la lavorazione chimica, raffinerie di petrolio e impianti di generazione elettrica.

Caratteristiche

• Lunghezza del cavo: 8,0 metri: il segmento 080 specifica una lunghezza fisica di 8,0 metri per completare i requisiti dell’anello trasduttore corrispondente.
• Armatura integrata: il segmento 01 presenta un’armatura protettiva in acciaio inossidabile con guaina esterna in PFA, per una robusta protezione fisica.
• Classificazione per alte temperature: l’isolamento in PFA è classificato per condizioni operative estreme comprese tra -52 e +260 gradi Celsius.
• Approvazioni per aree pericolose: il segmento 05 dispone delle certificazioni di sicurezza nordamericane e internazionali ATEX, IECEx e CSA.
• Connettori ClickLoc placcati in oro: le estremità di terminazione coassiali miniaturizzate maschio e femmina garantiscono una connessione sicura e prevengono la perdita di segnale senza richiedere chiavi dinamometriche speciali.

Applicazioni

Gli ambienti applicativi tipici per questa configurazione del cavo includono:

• Anelli di monitoraggio delle vibrazioni e della posizione degli alloggiamenti dei cuscinetti delle turbine.
• Sistemi di misurazione dello spostamento dell’albero dei compressori di raffineria ad alta temperatura.
• Monitoraggio dei macchinari dell’estremità calda e degli alloggiamenti delle turbine a vapore.
• Impianti industriali di lavorazione classificati per aree pericolose, che richiedono strumentazione antideflagrante.

Informazioni per l’ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

Per garantire l’integrità del percorso del segnale e prevenire sollecitazioni meccaniche, seguire queste linee guida:

• Raggio di curvatura: non superare il raggio minimo di curvatura del cavo di 50,8 mm (2,0 pollici) per la sezione armata di questo cavo di prolunga.
• Coppia di serraggio della connessione: collegare le estremità coassiali miniaturizzate serrandole esclusivamente a mano. Non utilizzare pinze o chiavi dinamometriche, poiché potrebbero danneggiare le filettature placcate in oro.
• Aree pericolose: installare i percorsi dei cavi in conformità ai disegni del layout delle barriere e dei cablaggi specificati dalle linee guida di omologazione Bently Nevada.

Conformità e certificazioni
