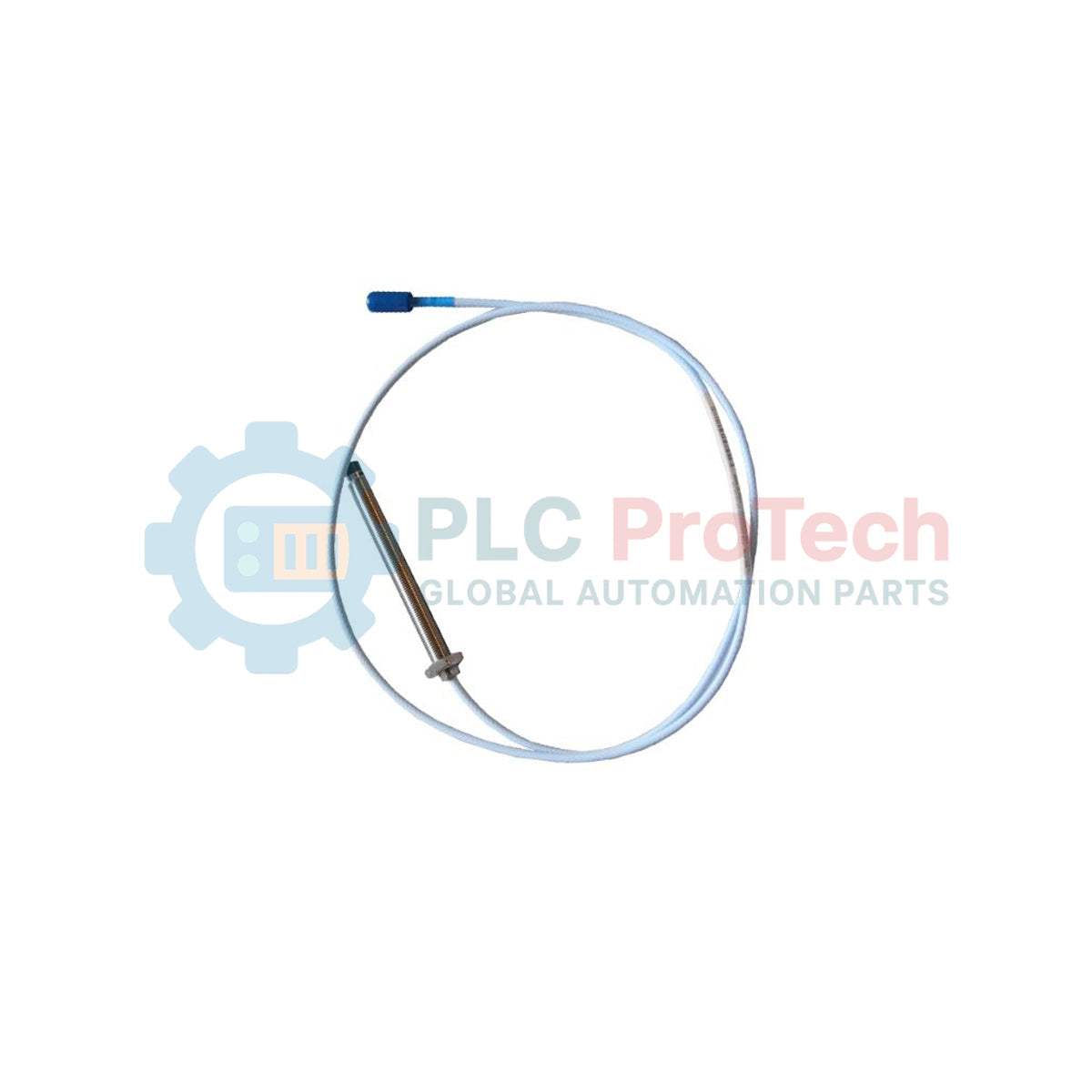

Bently Nevada 330193-00-04-05-00 3300 XL Sonda di prossimità da 8 mm con intervallo di temperatura esteso (ETR)

Panoramica del prodotto

Il Bently Nevada 330193-00-04-05-00 è una sonda di prossimità a correnti parassite specializzata da 8 mm della serie 3300 XL Extended Temperature Range (ETR). Questo trasduttore è progettato per misurazioni senza contatto dello spostamento e delle vibrazioni in ambienti termici estremi, offrendo una capacità nominale di temperatura significativamente superiore rispetto alle sonde di prossimità standard. Viene utilizzato principalmente per il monitoraggio delle turbine a gas, turbine a vapore, e altri macchinari rotanti ad alta temperatura, dove i sensori standard non funzionerebbero.

Questa configurazione presenta una filettatura metrica M10 x 1, una lunghezza complessiva della custodia di 40 mm e nessuna parte non filettata. Il gruppo include un cavo integrato da 0.5 metri (1.cavo integrato da 6 piedi). Quando viene utilizzato come parte di un sistema trasduttore 3300 XL ETR completo, mantiene un fattore di scala lineare stabile pari a 7.87 V/mm (200 mV/mil) sull'intero intervallo operativo, garantendo dati accurati per la protezione della macchina nel monitoraggio delle vibrazioni radiali e della posizione assiale.

Configurazione tecnica

Informazioni per l'ordine

Una configurazione accurata è fondamentale per l'adattamento meccanico e la compatibilità del circuito elettrico. Il codice prodotto 330193-00-04-05-00 è definito dalle seguenti opzioni di suffisso:

Guida all'ingegneria e all'installazione

Gestione delle prestazioni termiche:

La serie Extended Temperature Range (ETR) è progettata per resistere a un'esposizione continua fino a 260°C (500°F). Durante l'installazione, il personale tecnico deve tenere conto della dilatazione termica della carcassa e del rotore della macchina. La tensione del gap CC impostata a temperatura ambiente cambierà quando la macchina raggiungerà la temperatura di esercizio; fare riferimento alla scheda tecnica 3300 XL ETR per le curve di compensazione della tensione in funzione della temperatura.

Montaggio meccanico:

Per filettature metriche M10 x 1, la coppia di montaggio massima consigliata è di 6.8 N·m (60 pollici-libbra). Per mantenere l'intervallo lineare calibrato ed evitare interferenze di "visione laterale", assicurare una distanza laterale minima di 13 mm (0.5 pollici) dalle superfici metalliche circostanti. La punta della sonda deve essere centrata sull'area target osservata dell'albero.

Calibrazione del circuito e cavi:

Questa sonda da 0.La sonda da 5 metri è progettata per essere abbinata a un cavo di prolunga 3300 XL ETR. La lunghezza totale del sistema (in genere 5.0 o 9.0 metri) deve corrispondere alla calibrazione del sensore Proximitor. L'utilizzo di un cavo di prolunga standard (non ETR) o di una lunghezza totale non corrispondente causerà significativi errori del fattore di scala e dati di protezione della macchina non validi.

Schermatura e riduzione del rumore:

Mantenere una rigorosa separazione tra i cavi delle sonde e le linee di alimentazione CA ad alta tensione. La schermatura del cavo coassiale deve essere collegata a terra solo all'estremità del monitor/Proximitor per evitare loop di massa. Negli ambienti ad alta interferenza elettromagnetica tipici delle sale turbine, assicurarsi che tutti i collegamenti siano ben serrati e alloggiati in scatole terminali messe a terra.

Domande frequenti su manutenzione e risoluzione dei problemi

D: Posso utilizzare un Proximitor 3300 XL standard con questa sonda ETR?

A: Sì, il Proximitor 3300 XL è compatibile sia con le sonde standard sia con quelle ETR, a condizione che la lunghezza totale del circuito (5 m o 9 m) e il materiale target (AISI 4140) corrispondano. Tuttavia, anche il cavo di prolunga deve essere una variante ETR per resistere alla zona ad alta temperatura.

D: Cosa indica un guasto dovuto a calore eccessivo?

A: Un guasto termico si manifesta spesso come una deriva significativa della tensione del gap CC che non è correlata all'effettivo movimento dell'albero, o uno stato "Non OK" sul monitor quando la macchina raggiunge la temperatura operativa, che scompare una volta che la macchina si raffredda.

D: Come si pulisce il connettore ClickLoc™?

A: Utilizzare esclusivamente un detergente per contatti approvato, specifico per elettronica. Assicurarsi che il connettore sia completamente asciutto prima del rimontaggio. In ambienti con nebbia d'olio, utilizzare sempre protezioni per connettori o nastro siliconico autoagglomerante per impedire l'ingresso di lubrificante.

D: Perché è importante la lunghezza non filettata (00)?

A: La lunghezza non filettata determina quanto del corpo della sonda può passare attraverso una staffa di montaggio o un manicotto senza essere ostacolato dalla filettatura. Un'opzione "00" significa che l'intero corpo da 40 mm è filettato.
