Descrizione

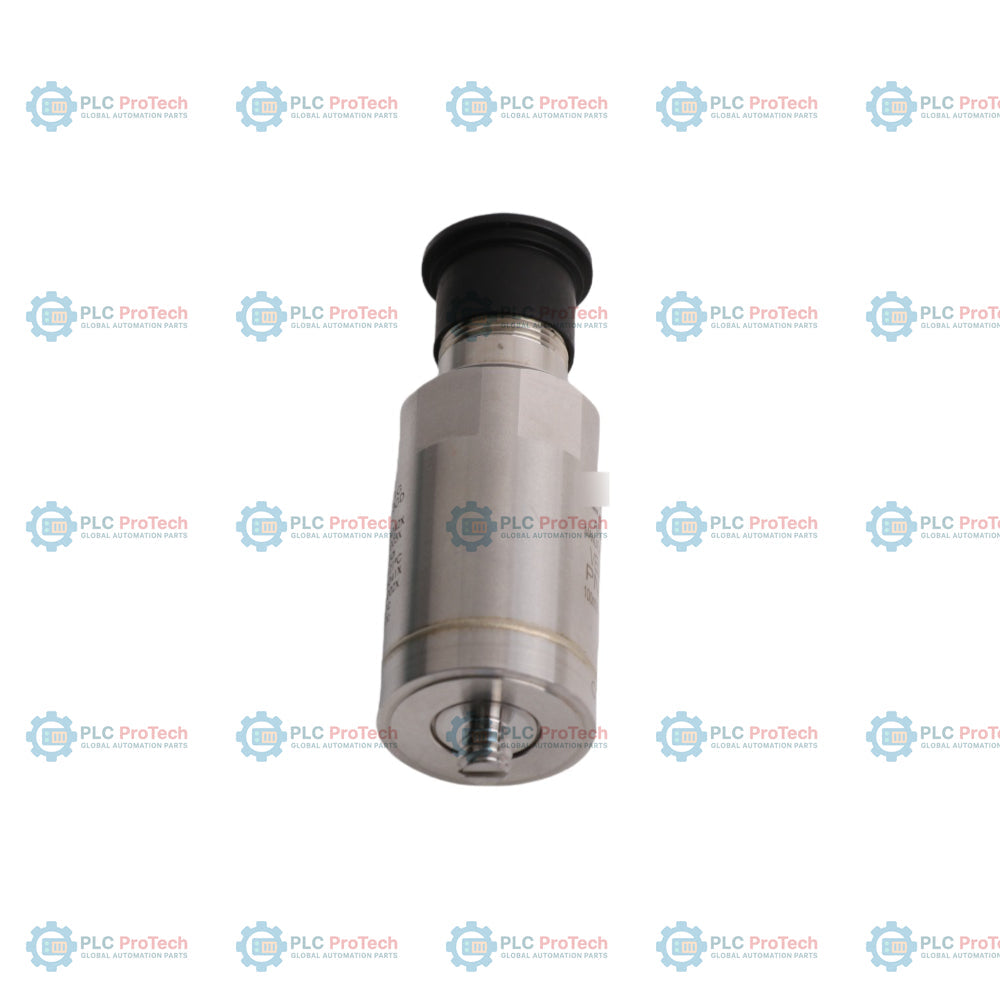

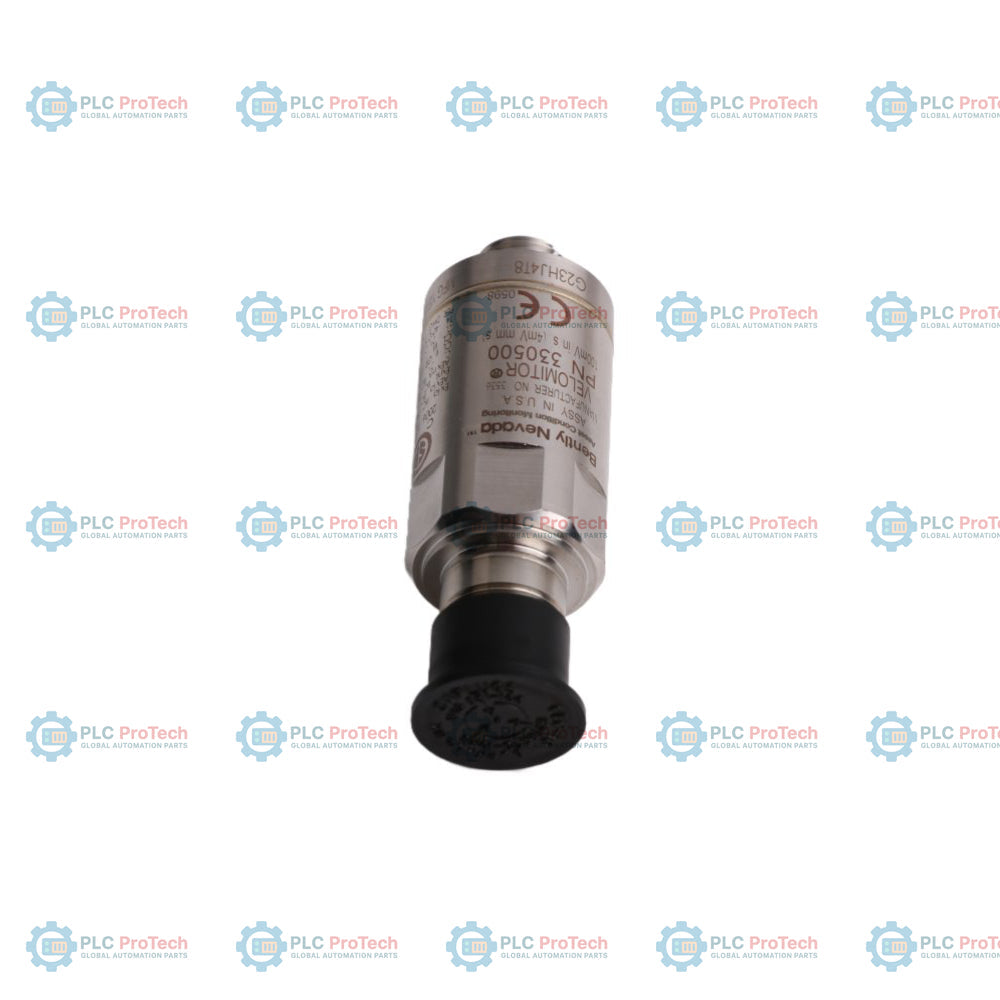

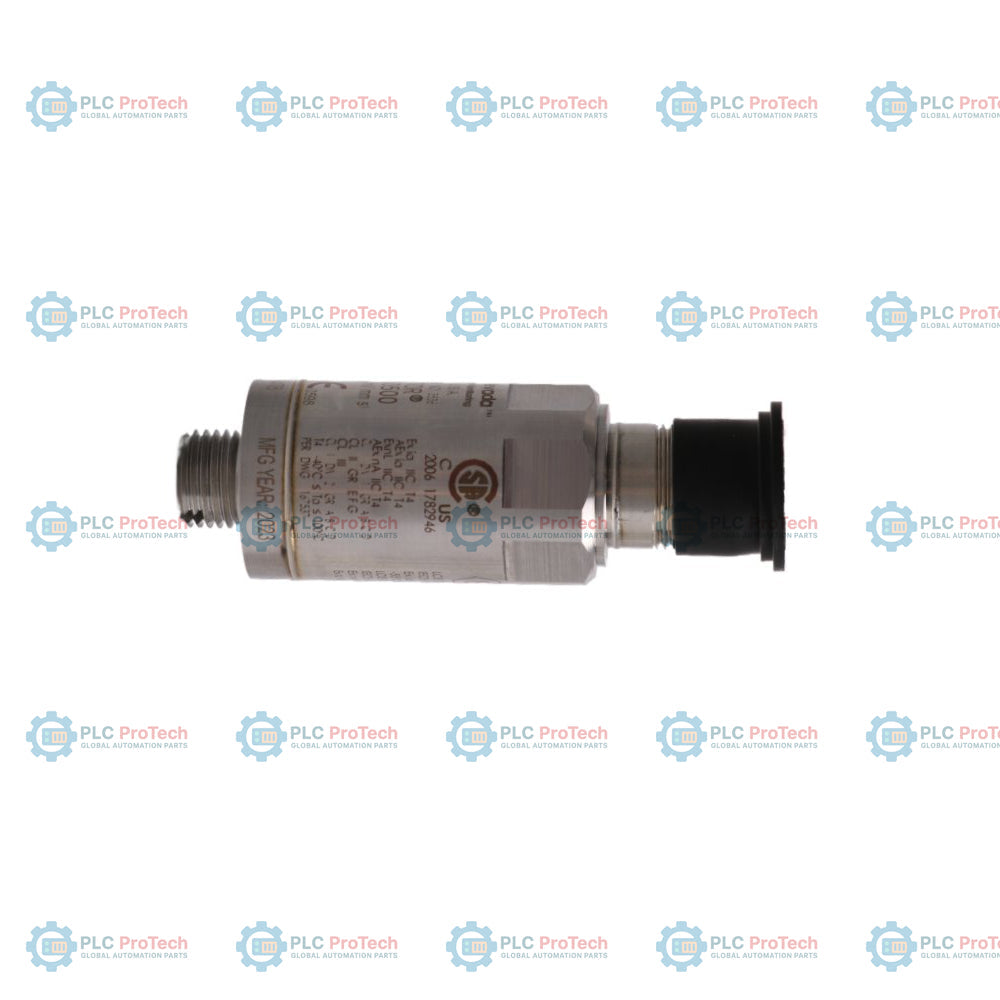

Il 330500-01-01 è un sensore piezoelettrico di velocità Velomitor progettato per misurare le vibrazioni assolute della carcassa o della struttura nei macchinari rotanti. Questa configurazione specifica presenta una filettatura di montaggio 1/2-20 UNF (opzione 01) e omologazioni CSA/US/C (opzione 01). Realizzato come accelerometro piezoelettrico specializzato con elettronica integrata, il 330500 offre una soluzione affidabile allo stato solido per la protezione dei macchinari. A differenza dei tradizionali trasduttori di velocità con parti mobili che si deteriorano nel tempo, il sensore 330500 è interamente allo stato solido. È dotato di una robusta custodia in acciaio inossidabile 316L, ermeticamente sigillata, che consente l'installazione in orientamento verticale, orizzontale o in qualsiasi altra posizione senza influire sulle prestazioni. L'unità viene utilizzata per monitorare malfunzionamenti della macchina, come squilibri e disallineamenti, rilevando variazioni nelle vibrazioni della carcassa; ciò la rende un componente essenziale nelle catene di monitoraggio dei macchinari critici.

Caratteristiche

• Filettatura di montaggio 1/2-20 UNF (opzione 01) per l'installazione con prigioniero standard
• Omologazione CSA/US/C (opzione 01) per la conformità nelle aree pericolose
• Design allo stato solido senza parti mobili, per garantire una lunga durata e ridurre al minimo l'usura meccanica
• Custodia in acciaio inossidabile 316L, ermeticamente sigillata, per una lunga durata in ambienti industriali difficili
• Sensibilità di 100 mV/in/s (3,94 mV/mm/s) per una misurazione accurata delle vibrazioni
• Connettore Mil-C-5015 a 2 pin per una trasmissione affidabile del segnale
• Adatto per l'orientamento orizzontale, verticale o inclinato

Applicazioni

• Macchinari per la generazione di energia
• Turbine idroelettriche
• Apparecchiature per la lavorazione petrolchimica
• Protezione generale dei macchinari rotanti (ventole, pompe, motori)
• Monitoraggio delle vibrazioni dell'alloggiamento del cuscinetto e della struttura

Informazioni per l'ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	330500-01-01	Sensore piezoelettrico di velocità Velomitor
A - Filettatura di montaggio	01	1/2-20 UNF
B - Omologazione dell'ente	01	CSA/US/C

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Modello/numero di parte	330500-01-01
Sensibilità	100 mV/in/s (3,94 mV/mm/s) ± 5%
Risposta in frequenza	Da 4,5 Hz a 5 kHz (± 3,0 dB)
Intervallo di velocità	1270 mm/s (50 in/s) di picco
Materiale della custodia	Acciaio inossidabile 316L
Connettore	Mil-C-5015 a 2 pin, ermeticamente sigillato
Temperatura di esercizio	Da -55 °C a 121 °C (da -67 °F a 250 °F)
Peso	142 g (0,142 kg)
Diametro	25,3 mm
Altezza	63,2 mm
Coppia di montaggio	32-46 kg cm (24-40 in-lb) max
Messa a terra	Custodia isolata
Omologazioni degli enti	CSA/US/C

Linee guida per l'installazione

• Assicurarsi che il sensore sia installato su una superficie piana e pulita dell'alloggiamento del cuscinetto o della carcassa della macchina, per ottenere una risposta in frequenza ottimale.
• Utilizzare l'adattatore di montaggio 1/2-20 UNF specificato (opzione 01) e rispettare la coppia di montaggio massima di 32-46 kg cm (24-40 in-lb) per evitare danni.
• Evitare di serrare eccessivamente o di utilizzare adattatori non appropriati, poiché ciò può causare segnali errati o una risposta in ampiezza degradata.
• Se si integra l'uscita per misurare lo spostamento, tenere presente che il rumore elettrico può essere amplificato; adottare corrette pratiche di cablaggio e schermatura.

Conformità e certificazioni

• CSA/US/C (opzione 01)
• CE
• Direttiva EMC 2014/30/UE
• Direttiva RoHS 2011/65/UE
• Conforme ai requisiti ABS per le imbarcazioni marine
