Bently Nevada

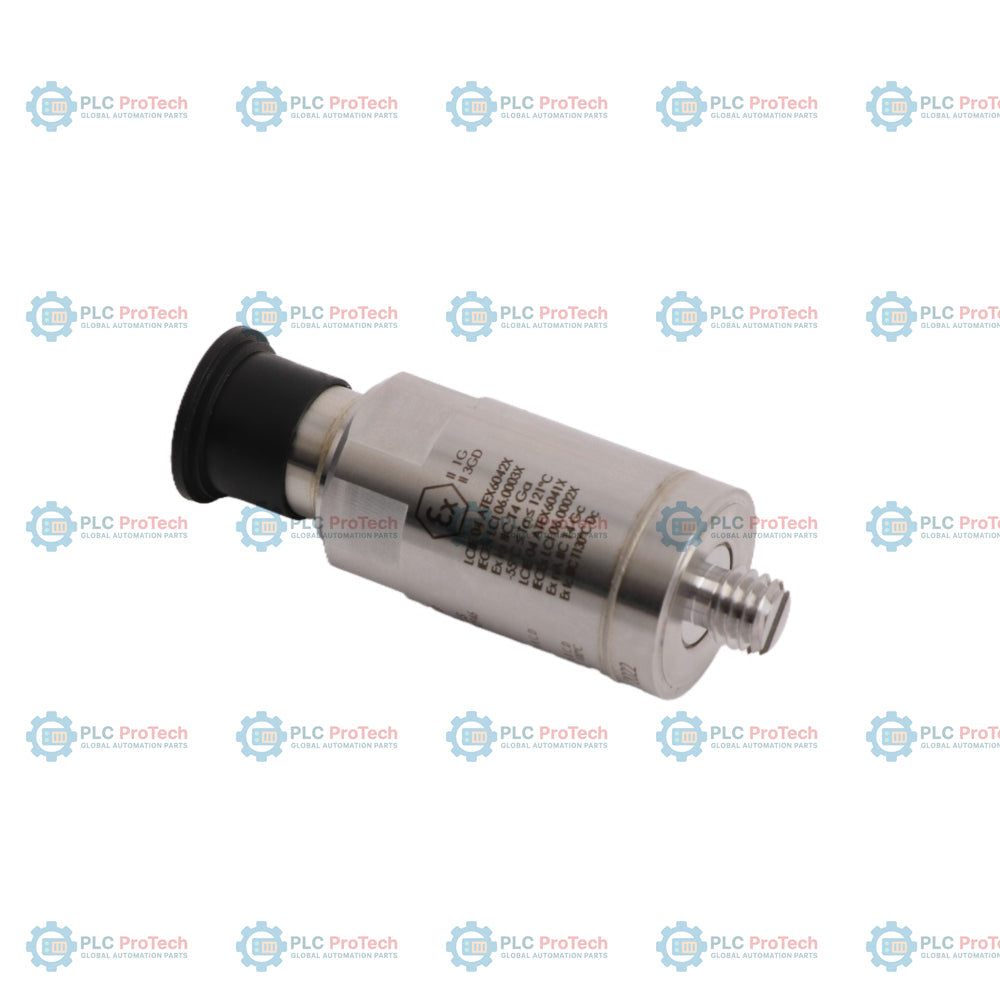

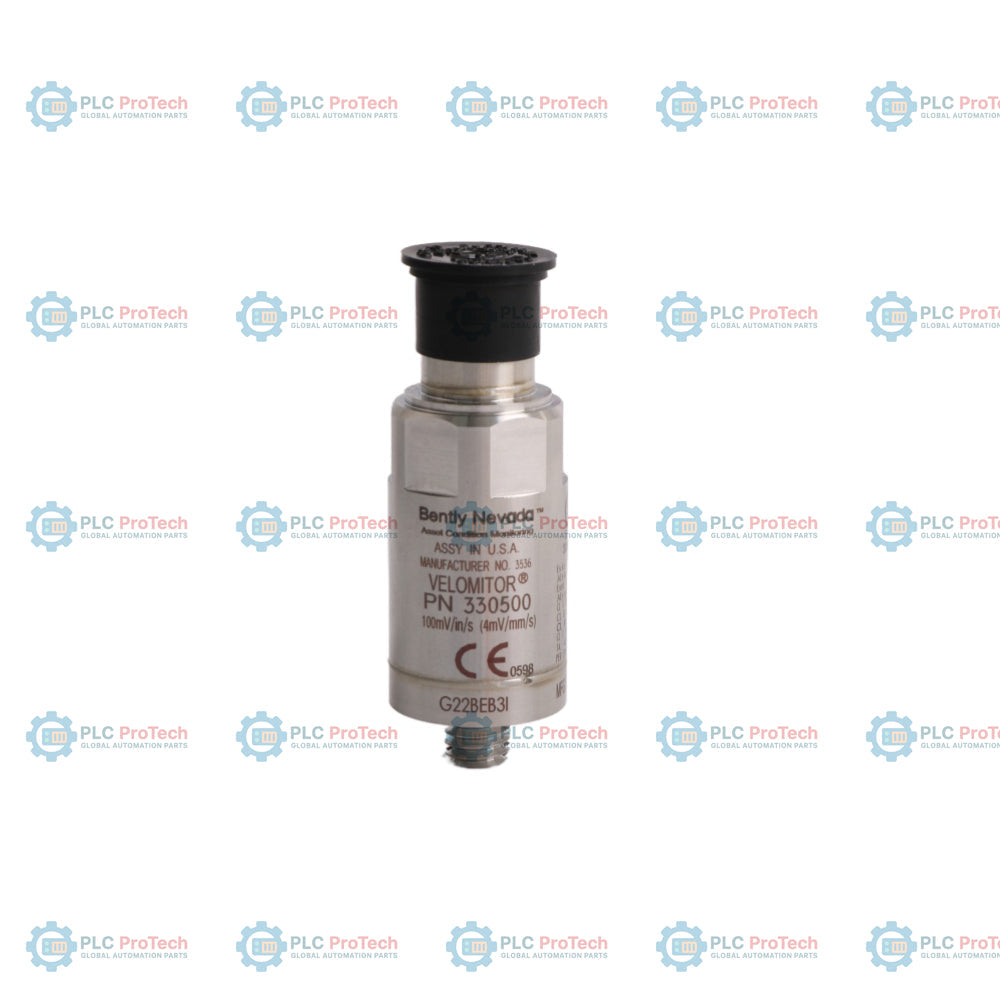

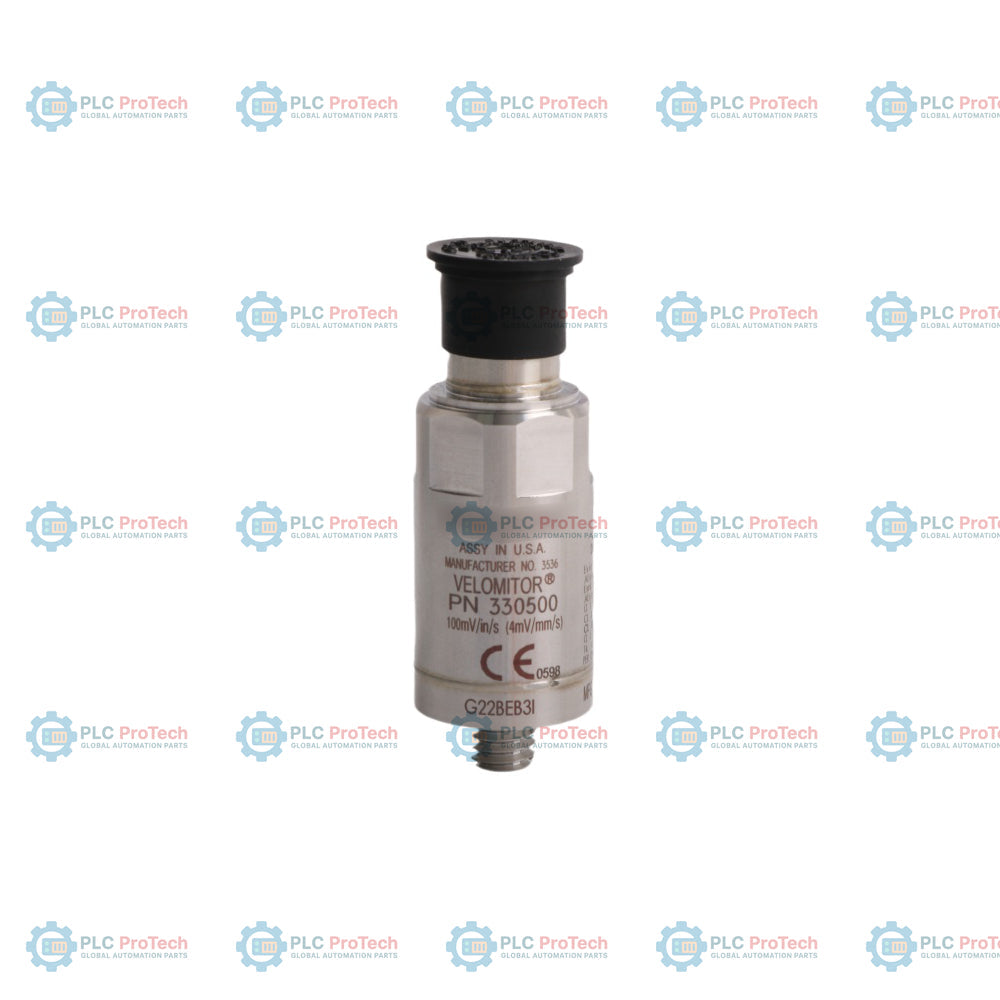

Bently Nevada 330500-05-01 Sensore piezoelettrico di velocità Velomitor

SKU 330500-05-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 330500-05-01

  • Country of origin:United States

  • Product Type: Sensore piezoelettrico di velocità Velomitor

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 142g

  • Dimensions: 25 mm x 25 mm x 63 mm (A x W x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

330500-05-01: sensore piezoelettrico di velocità Velomitor Bently Nevada configurato con l'adattatore per filettatura di montaggio dell'Opzione 05 (non disponibile per il modello standard 330500; per le installazioni NPT indirizza al modello 330525) e la certificazione per aree pericolose CSA/US/C dell'Opzione 01.

Questa configurazione specifica integra una custodia ermeticamente sigillata in acciaio inossidabile 316L che ospita componenti elettronici a stato solido incorporati, rendendola immune all'usura e al deterioramento meccanici. A differenza dei trasduttori di velocità con parti mobili, questo sensore piezoelettrico di velocità può essere montato con qualsiasi angolo di orientamento. Il sensore offre una sensibilità di uscita di 3,94 mV/mm/s (100 mV/in/s) per misurare le vibrazioni assolute della struttura, della carcassa o dell'alloggiamento del cuscinetto in ambienti con macchinari industriali gravosi.

Caratteristiche

  • Opzione 05: opzione di filettatura di montaggio che indica una configurazione specializzata o la sostituzione con un adattatore standard.
  • Opzione 01: pacchetto di approvazione CSA/US/C per aree pericolose per luoghi di Classe I, Divisione 1 (Gruppi A, B, C, D).
  • Struttura piezoelettrica a stato solido senza parti mobili, per prevenire usura e deterioramento meccanici.
  • Sensibilità di uscita di 3,94 mV/mm/s (100 mV/in/s) con accuratezza di ± 5%.
  • Ampia risposta in frequenza da 4,5 Hz a 5 kHz (± 3,0 dB) oppure da 6,0 Hz a 2,5 kHz (± 0,9 dB).
  • Messa a terra elettrica isolata dalla custodia per prevenire interferenze e disturbi.
  • Custodia ermeticamente sigillata in acciaio inossidabile 316L con connettore ricettacolo Mil-C-5015 a 2 pin.
  • Intervallo di temperatura di esercizio da -55 °C a 121 °C.

Applicazioni

  • Monitoraggio delle vibrazioni della carcassa dell'albero, della struttura o dell'alloggiamento del cuscinetto.
  • Protezione di macchinari rotanti (squilibrio, disallineamento, guasti del rotore).
  • Ambienti di produzione di energia, petroliferi e del gas, petrolchimici e altri ambienti dell'industria pesante.

Informazioni per l'ordine

Opzione / Segmento Codice su questo SKU Descrizione
Numero di parte ordinabile 330500-05-01 Sensore piezoelettrico di velocità Velomitor
A - Opzione adattatore per filettatura di montaggio 05 Non disponibile per 330500 (Nota: per il montaggio con filettatura NPT da 1/4-18, ordinare 330525).
B - Opzione di approvazione dell'ente 01 CSA/US/C (Classe I, Div. 1 Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III).

Specifiche tecniche

Produttore Bently Nevada
Numero di parte 330500-05-01
Sensibilità 3,94 mV/mm/s (100 mV/in/s) ± 5%
Risposta in frequenza Da 4,5 Hz a 5 kHz (da 270 cpm a 300 kcpm) ± 3,0 dB; da 6,0 Hz a 2,5 kHz (da 360 cpm a 150 kcpm) ± 0,9 dB
Sensibilità alla temperatura -14% a +7,5% tipico nell'intervallo di temperatura di esercizio
Intervallo di velocità 1270 mm/s (50 in/s) di picco
Sensibilità trasversale Inferiore al 5% della sensibilità
Linearità dell'ampiezza più o meno 2% fino a 152 mm/s (6 in/s) di picco
Frequenza di risonanza con montaggio Superiore a 12 kHz
Tensione di polarizzazione dell'uscita -12 più o meno 3.0 VDC sull'intervallo di temperatura, riferita al pin A
Impedenza di uscita dinamica Inferiore a 2400 ohm
Livello di rumore a banda larga 0.004 mm/s (160 u in/s) rms, nominale (da 4.5 Hz a 5 kHz)
Messa a terra Corpo isolato
Lunghezza massima del cavo 305 m (1.000 ft) di cavo (codice 02173006) senza degrado del segnale
Intervallo di temperatura operativa -55 degC fino a 121 degC (-67 degF fino a 250 degF)
Resistenza agli urti 5.000 g di picco, massimo
Umidità relativa Fino al 100% non immerso (corpo ermeticamente sigillato)
Sensibilità alla deformazione della base 0.005 in/s/mstrdin.
Sensibilità ai campi magnetici Inferiore a 51 micro-in/s/gauss (50 gauss, 50-60 Hz)
Materiale del corpo Acciaio inossidabile 316L
Connettore Connettore Mil-C-5015 a 2 pin, ermeticamente sigillato, con guscio in acciaio inossidabile 316L
Coppia di serraggio di montaggio 32-46 kg cm (24-40 in-lb) massimo
Polarità Quando il movimento del corpo del sensore è verso il connettore, il pin A diventa positivo rispetto al pin B

Collegamenti e interfacce

Pin del connettore Funzione
Pin A Segnale / Uscita positiva (riferita alla tensione di polarizzazione dell'uscita; diventa positiva rispetto al pin B quando il movimento è verso il connettore)
Pin B Comune / Ritorno

Linee guida per l'installazione

  • Montare il sensore su una superficie piana e pulita dell'alloggiamento del cuscinetto o della carcassa della macchina per mantenere una risposta ottimale in ampiezza e frequenza.
  • Applicare una coppia di serraggio di montaggio compresa nell'intervallo specificato, da 32 a 46 kg-cm (da 24 a 40 in-lb) massimo. Non superare questi limiti.
  • Assicurare un'adeguata schermatura elettrica. Il corpo del sensore è isolato elettricamente; è pertanto necessaria una terminazione adeguata della schermatura del cavo per prevenire il rumore.
  • Evitare di integrare l'uscita del sensore per misurare lo spostamento, a meno che il rumore elettrico dovuto alle interferenze non venga attivamente mitigato.
  • Per i collegamenti, utilizzare esclusivamente gruppi di cavi compatibili a 2 conduttori, intrecciati e schermati (come il codice Bently Nevada 02173006).

Conformità e certificazioni

  • CSA/NRTL/C: Classe I, Div 1, gruppi A, B, C, D; Classe II, gruppi E, F, G; Classe III (Ex ia IIC T3, AEx ia IIC T3, codice temperatura T3 a -55 degC fino a 121 degC).
  • Direttiva EMC: 2014/30/UE.
  • Direttiva RoHS: 2011/65/UE.
  • FCC: Conforme alla Parte 15.
  • Marittimo: Navi ABS, unità e strutture offshore, unità mobili offshore.

FAQ

Che cosa rappresenta il codice componente 330500-05-01?

Il codice componente rappresenta un sensore di velocità piezoelettrico Velomitor Bently Nevada. L'opzione di montaggio «05» indica che per questa configurazione non è disponibile un adattatore per filettatura di montaggio, pertanto per le applicazioni NPT standard è necessario utilizzare il modello 330525, mentre «01» indica le omologazioni CSA/US/C per aree pericolose.

In che modo un sensore di velocità piezoelettrico differisce dai trasduttori di velocità con parti mobili?

Questo sensore utilizza componenti elettronici piezoelettrici a stato solido anziché bobine o magneti mobili. Ciò elimina l'usura meccanica e consente di montare il sensore con qualsiasi angolazione (verticale, orizzontale o obliqua) senza compromettere le prestazioni.

Qual è la sensibilità nominale in uscita di questo sensore?

Il sensore ha una sensibilità nominale in uscita di 3,94 mV/mm/s (100 mV/in/s), con una tolleranza di più o meno il 5%.

Qual è la coppia di serraggio consigliata per l'installazione?

La coppia di serraggio consigliata è compresa tra 32 e 46 kg-cm (24-40 in-lb) al massimo. Per evitare una perdita di risposta in frequenza, è fondamentale installare correttamente il sensore su una superficie piana e pulita.

La custodia del sensore 330500-05-01 è collegata a terra?

No, la custodia del sensore è isolata elettricamente dai circuiti interni del trasduttore per evitare anelli di massa e interferenze elettromagnetiche.
