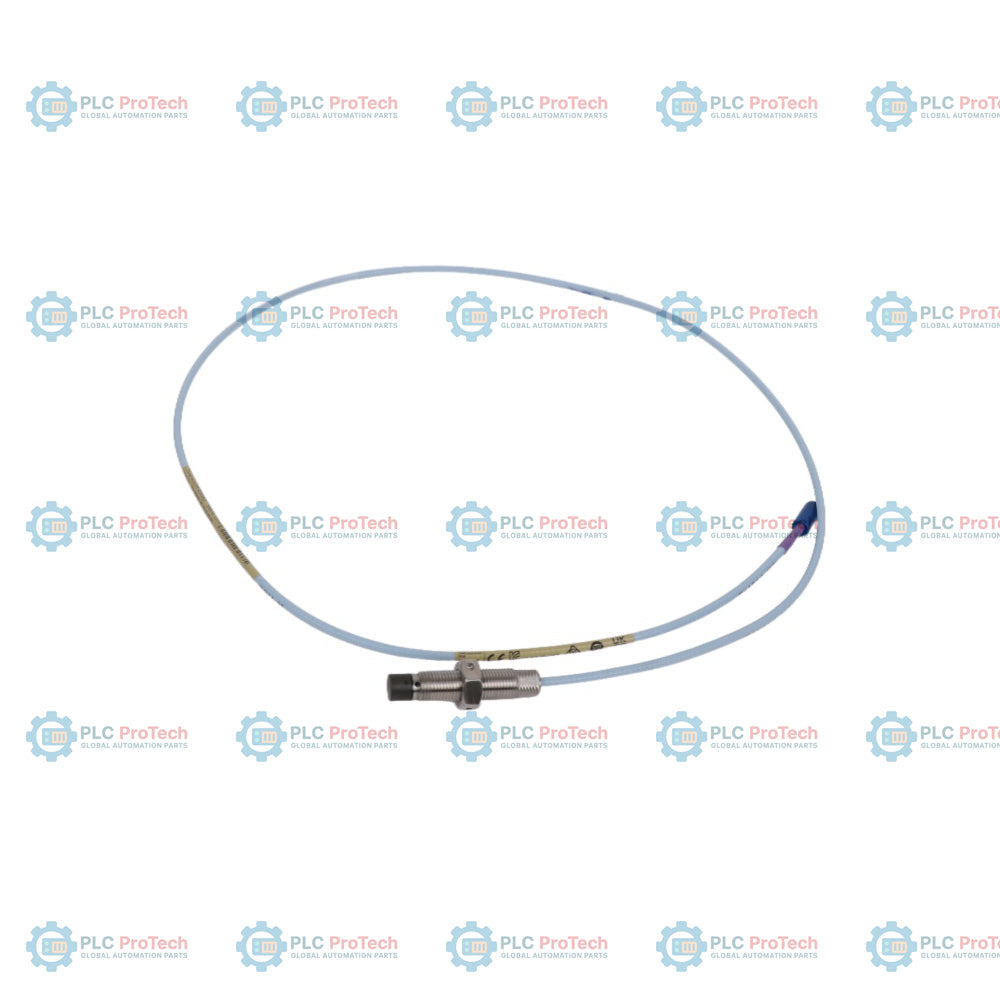

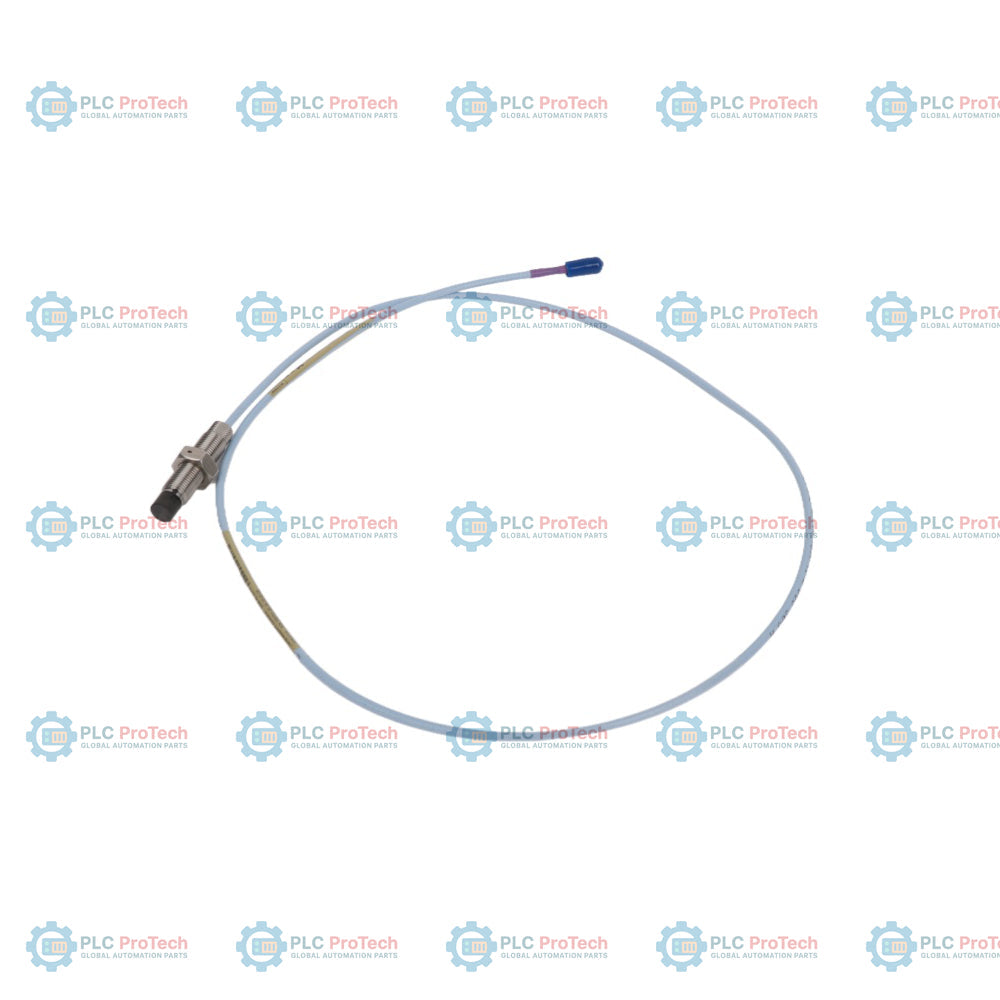

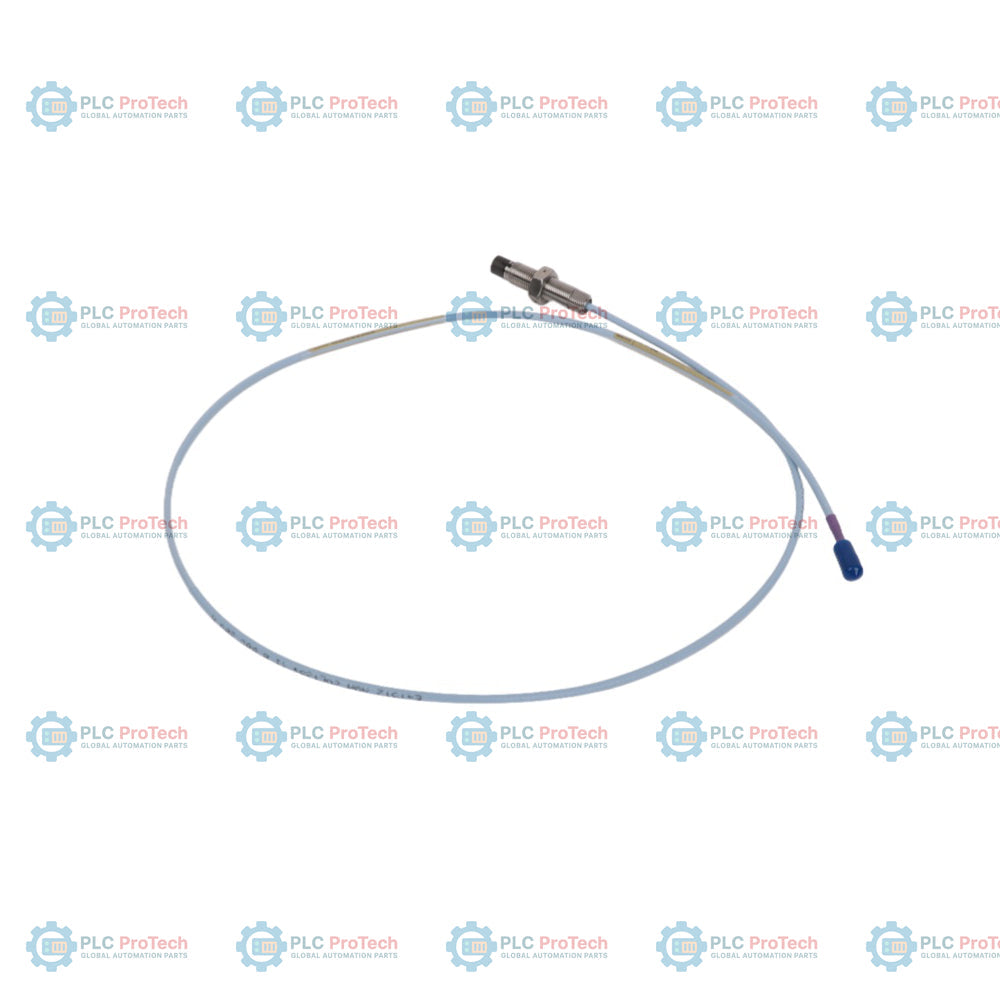

Bently Nevada 330701-00-20-10-11-00 3300 XL Sonda di prossimità da 11 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 11 (connettore ClickLoc con protezione, cavo FluidLoc) specificano questa configurazione della sonda di prossimità 3300 XL da 11 mm - 330701-00-20-10-11-00. Questo sensore a correnti parassite senza contatto misura la vibrazione e la posizione del rotore nei sistemi di trasduttori di prossimità 3300 XL da 11 mm. Con filettatura 1/2-20 UNF e senza armatura, questa configurazione include una lunghezza del corpo di 2,0 pollici, una lunghezza complessiva del cavo di 1,0 metro e nessuna approvazione per aree pericolose.

Questa sonda offre un intervallo di misurazione lineare di 4,0 mm (160 mil), generando un fattore di scala di 3,94 V/mm (100 mV/mil) quando è collegata a un cavo di prolunga e a un sensore Proximitor compatibili. Rispetto alle sonde 3300 XL standard da 8 mm, la punta più grande da 11 mm offre un intervallo lineare più lungo. La struttura del cavo FluidLoc impedisce la fuoriuscita di olio o fluidi di processo attraverso l'intercapedine interna del coassiale del cavo, rendendolo adatto per installazioni umide o esposte all'olio.

Caratteristiche

• Lunghezza non filettata: 0,0 pollici (opzione 00) per installazioni con corpo completamente filettato.
• Lunghezza complessiva del corpo: 2,0 pollici (opzione 20) con filettatura 1/2-20 UNF-2A.
• Tipo di cavo: il cavo FluidLoc (opzione 11) impedisce la migrazione di olio o altri fluidi attraverso la struttura interna del cavo.
• Connettore: connettore coassiale ClickLoc miniaturizzato dotato di una protezione del connettore in fluorosilicone installata in fabbrica.
• Struttura senza armatura: cavo coassiale compatto non armato con isolamento in FEP e lunghezza complessiva di 1,0 metro (3,3 piedi).
• Intervallo lineare: intervallo di misurazione lineare esteso di 4,0 mm (160 mil) a partire da circa 0,5 mm (20 mil) dal bersaglio.
• Sensibilità di uscita: genera un'uscita di 3,94 V/mm (100 mV/mil) se abbinata al sensore Proximitor 3300 XL compatibile e al cavo di prolunga.

Applicazioni

• Monitoraggio dell'espansione differenziale durante la rampa delle turbine a vapore.
• Misurazioni della caduta e della posizione dell'asta dei compressori alternativi.
• Posizione assiale (spinta) del rotore di turbine a vapore e a gas e monitoraggio della vibrazione dell'albero.
• Vibrazione dell'albero di macchinari rotanti ad alta velocità e posizione radiale.
• Misurazioni del tachimetro, della velocità zero e del riferimento di fase (Keyphasor).

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montare il corpo della sonda con filettatura standard 1/2-20 UNF attraverso la staffa o l'alloggiamento della macchina utilizzando il controdado fornito.
• Mantenere un diametro della superficie piana target di almeno 30.5 mm (1.2 in) per garantire le prestazioni ed evitare interferenze incrociate.
• Applicare durante l'installazione la coppia consigliata di 15.2 N-m (133 in-lb). Non superare il limite massimo di coppia nominale di 45.2 N-m (400 in-lb).
• Assicurarsi che il cavo coassiale non venga piegato al di sotto del raggio minimo di curvatura di 25.4 mm (1.0 in) in alcun punto.
• Mantenere la punta della sonda alla distanza di separazione consigliata di 2.5 mm (100 mils) dalla superficie target per una precisione di misurazione ottimale nella gamma intermedia.

Conformità e certificazioni

• Conforme alle norme CE e FCC Parte 15.
• Conforme alla direttiva RoHS 2011/65/UE e alla normativa RoHS cinese.
• Sicurezza funzionale: certificato fino a SIL 2 (HFT=0) o SIL 3 (HFT=1) se implementato all'interno di un circuito di sistema di sicurezza certificato.
• Approvazioni delle agenzie: fornito secondo l'Opzione 00 (nessuna approvazione di agenzie richiesta/inclusa per questo SKU specifico).
