Descrizione

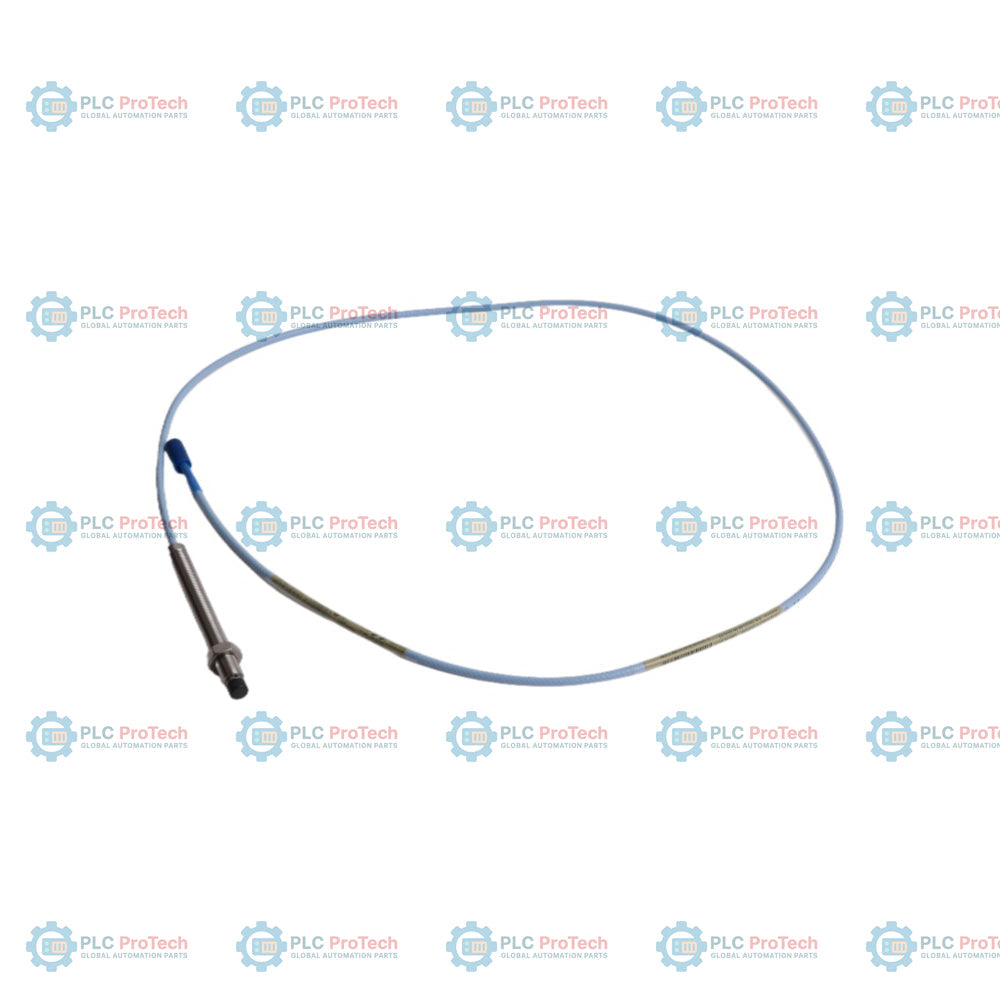

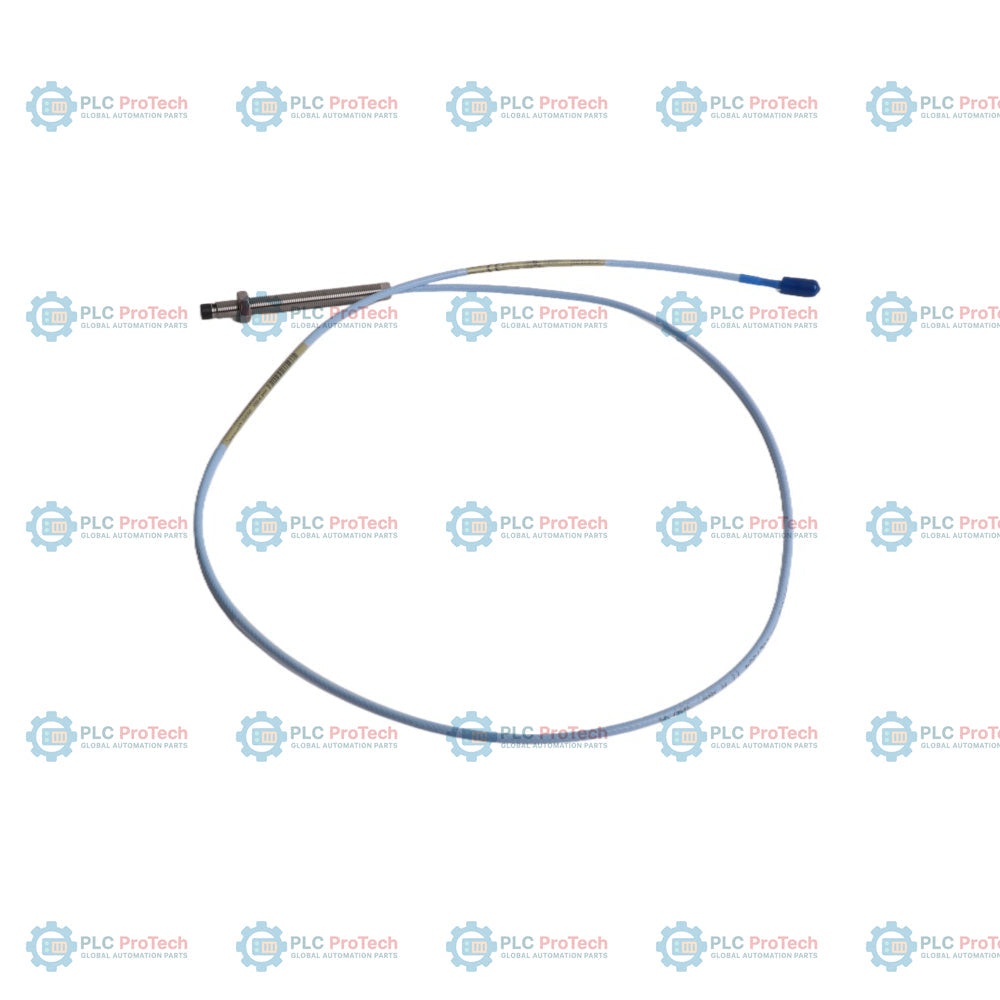

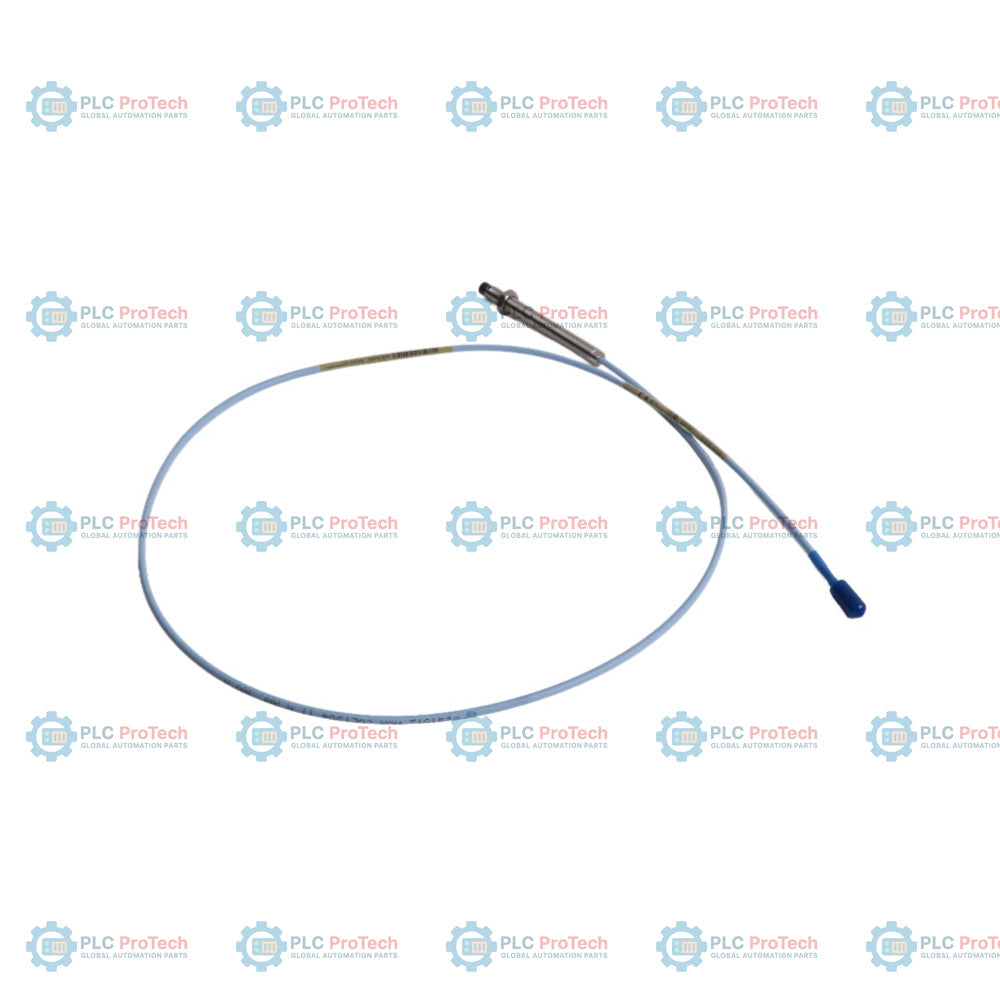

Il Bently Nevada 330101-00-34-10-02-05 è una configurazione di sonda di prossimità da 8 mm appartenente alla serie di trasduttori 3300 XL. Questo modello specifico è configurato con una lunghezza non filettata di 0,0 pollici, una custodia in acciaio inossidabile completamente filettata da 3,4 pollici, un cavo standard da 1,0 metri, un connettore coassiale miniaturizzato ClickLoc e approvazioni per aree pericolose CSA/ATEX/IECEx. A differenza delle configurazioni affini che includono offset non filettati della custodia o guaine corazzate in acciaio inossidabile, questa sonda è completamente filettata per tutta la sua lunghezza, offrendo la massima flessibilità di installazione e un controllo preciso della regolazione all'interno di porte filettate standard 3/8-24 UNF o staffe di montaggio.

Basato sul principio delle correnti parassite, questo sensore senza contatto rileva le vibrazioni dell'albero e gli spostamenti dinamici della posizione nei macchinari rotanti critici. Progettato per funzionare perfettamente come parte di un sistema di monitoraggio completo 3300 XL, la sonda si abbina a un sensore Proximitor 3300 XL (serie 330180) e a un cavo di prolunga (serie 330130) per generare un segnale di tensione analogico altamente stabile. Presenta un fattore di scala conforme agli standard del settore di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 2,0 mm (80 mil), garantendo prestazioni affidabili in ambienti industriali gravosi, tra cui turbine a vapore e a gas, compressori centrifughi e pompe per la generazione di energia.

Caratteristiche

• Custodia completamente filettata da 3,4 pollici, con una porzione non filettata di 0,0 pollici, che offre un innesto ottimale della filettatura e una profondità di posizionamento ideale.
• Diametro della punta della sonda ad alta precisione di 8 mm, progettato per misurazioni senza contatto dello spostamento e della prossimità dell'albero.
• Cavo flessibile standard da 1,0 metri (3,3 piedi), privo di una pesante armatura esterna, che consente un instradamento più semplice negli alloggiamenti delle macchine con spazio ridotto.
• Dotata di un connettore coassiale miniaturizzato ClickLoc per stabilire una connessione affidabile e resistente alle vibrazioni al cavo di prolunga.
• Approvazioni globali per aree pericolose (opzione 05), con certificazioni di sicurezza CSA, ATEX e IECEx per installazioni a sicurezza intrinseca.
• Punta robusta in solfuro di polifenilene (PPS) e custodia in acciaio inossidabile, resistenti agli oli lubrificanti caldi, all'umidità e all'attacco chimico.

Applicazioni

• Monitoraggio delle vibrazioni radiali degli alberi dei rotori delle turbine a gas e a vapore.
• Monitoraggio della posizione della spinta assiale nei compressori centrifughi ad alta pressione e nei turbocompressori.
• Misurazione dello spostamento del rotore e dell'usura dei cuscinetti nelle grandi pompe di alimentazione delle caldaie e nelle pompe dell'acqua di raffreddamento.
• Sistemi permanenti di protezione delle macchine e monitoraggio delle condizioni conformi agli standard API 670.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Regolare sempre la distanza fisica della sonda utilizzando un voltmetro digitale collegato alle uscite del sensore Proximitor; impostare la tensione target su circa -10 Vdc per allinearla al centro dell'intervallo di calibrazione lineare.
• Assicurarsi che la porta filettata 3/8-24 UNF sia pulita, sbavata e priva di detriti metallici prima di avvitare il corpo della sonda in acciaio inossidabile completamente filettato.
• Mantenere una distanza minima dai metalli circostanti non interessati per prevenire la distorsione del campo delle correnti parassite e letture inaccurate.
• Instradare il cavo standard della sonda da 1,0 metro in una canalina protettiva dedicata, separandolo dai cavi ad alta tensione per prevenire l'accoppiamento del rumore elettromagnetico.

Conformità e certificazioni

• Certificazioni per aree pericolose: certificato secondo CSA, ATEX e IECEx per la sicurezza intrinseca (Ex ia) e gli ambienti non incendiari (Ex nA/ec).
• Conformità agli standard: pienamente conforme ai requisiti API 670 per il monitoraggio senza contatto dello spostamento delle macchine.
