Descrizione

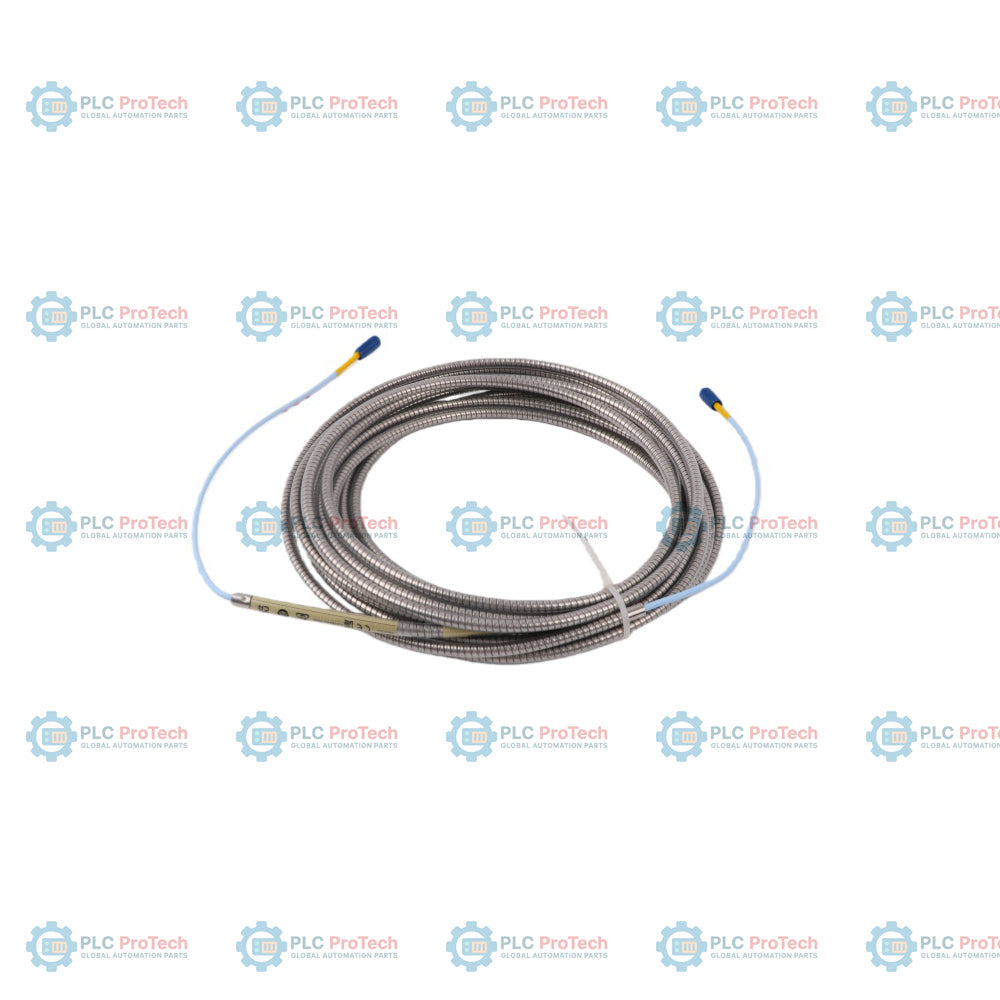

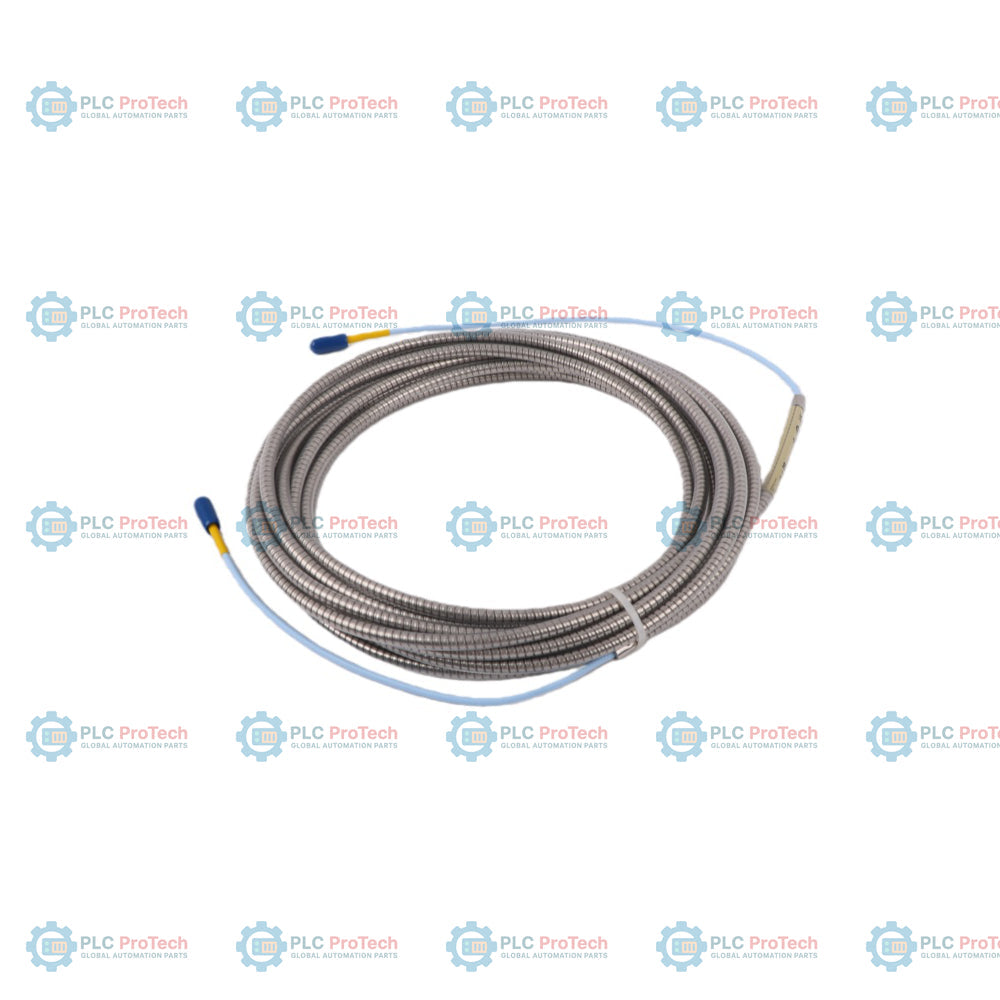

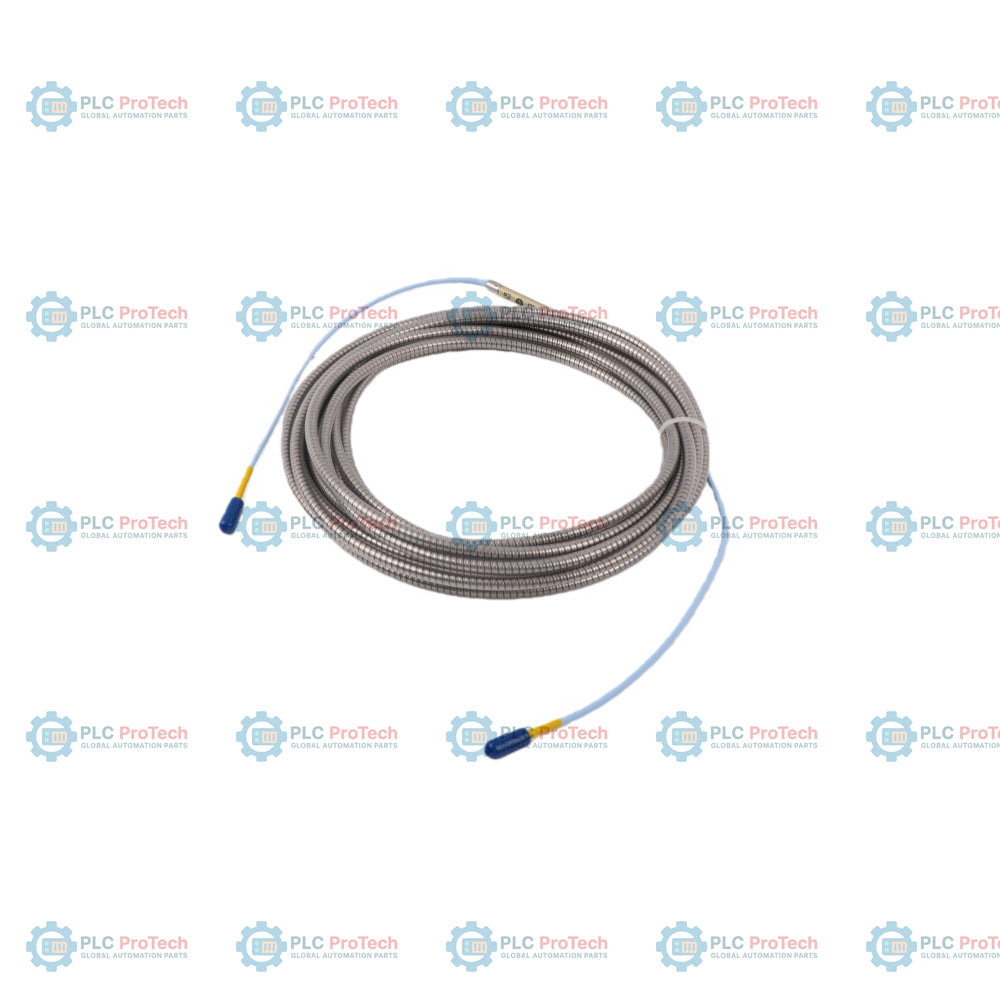

330854-080-25-05: Cavo di prolunga 3300 XL da 25 mm, opzione 080 (lunghezza del cavo di 8,0 m), opzione 25 (cavo FluidLoc corazzato per alte temperature), pacchetto di approvazioni multiple dell'ente, opzione 05. Questo cavo viene utilizzato per collegare una sonda di prossimità 330851 da 25 mm a un sensore Proximitor 330850, costituendo parte integrante del sistema di trasduttore di prossimità 3300 XL da 25 mm Bently Nevada.

Questa configurazione specifica si differenzia dalle alternative standard non corazzate per l'impiego di una guaina corazzata flessibile in acciaio inossidabile AISI 302 con una guaina esterna protettiva in PFA. Questa struttura protegge il cavo trif coassiale FluidLoc da 75 ohm da ambienti meccanici estremi, abrasione fisica e infiltrazioni di liquidi, impedendo al contempo la migrazione di umidità o fluidi nelle aree critiche dei connettori. I collegamenti coassiali ClickLoc integrati e placcati in oro garantiscono la perfetta conservazione dell'impedenza del segnale lungo l'intero percorso, prevenendo l'attenuazione alle alte frequenze e la deriva della calibrazione nelle applicazioni impegnative di monitoraggio dell'espansione differenziale (DE) e della posizione di spinta delle turbine a vapore.

Caratteristiche

• L'opzione 080 specifica una lunghezza totale del cavo di 8,0 metri (26,2 piedi), abbinata alle curve di calibrazione specifiche della sonda e del sensore.
• L'opzione 25 è dotata di una corazzatura flessibile in acciaio inossidabile AISI 302 con guaina esterna in PFA per un instradamento ad alta durata.
• L'opzione 05, con approvazioni multiple, offre una certificazione completa per le aree pericolose (CSA, ATEX, IECEx).
• Il nucleo coassiale isolato in PFA resiste a temperature fino a 200 °C per applicazioni ad alta pressione nell'involucro e nei percorsi del vapore.
• I connettori ClickLoc in ottone placcato oro e rame al berillio garantiscono un accoppiamento elettrico sicuro e a bassa resistenza.
• Il design del cavo FluidLoc impedisce la trasmissione dei fluidi lungo gli strati interni del cavo.

Applicazioni

• Misurazioni dell'espansione differenziale (DE) su generatori con turbina a vapore di medie e grandi dimensioni.
• Monitoraggio della posizione assiale e della deflessione di spinta del rotore.
• Misurazioni dello spostamento in stile caduta dell'asta su compressori industriali.
• Ambienti caratterizzati da sostanze chimiche aggressive, spruzzi d'olio e abrasione fisica, che richiedono un'elevata integrità fisica del cavo.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Il cavo incorpora terminazioni coassiali industriali ClickLoc progettate per bloccarsi e prevenire la perdita di segnale in presenza di vibrazioni:

Linee guida per l'installazione

• Assicurarsi che la lunghezza del cavo di prolunga 330854, sommata alla lunghezza della sonda 330851, corrisponda esattamente alla lunghezza del sistema calibrato configurata sul sensore Proximitor 330850 (ad esempio, sonda da 1.0 m più cavo di prolunga da 8.0 m per un sistema da 9.0 m).
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo l'intero percorso, soprattutto nei punti in cui il cavo esce dal condotto protettivo o dalle giunzioni.
• Applicare un kit di protezione per connettori Bently Nevada sulle connessioni ClickLoc situate in aree soggette a elevata presenza di acqua, umidità, nebbia d'olio o vapore ambientale, per prevenire il deterioramento della giunzione.
• Fissare il cavo armato all'interno di condotti o passerelle adeguati per prevenire danni causati dal movimento di macchinari adiacenti o da forti urti.

Conformità e certificazioni

• Il pacchetto Option 05 Multiple Approvals copre le aree pericolose in tutto il mondo.
• ATEX/IECEx: Ex ia IIC T4/T5 Ga a sicurezza intrinseca; Ex nA IIC T4/T5 Gc antiscintilla; Ex ec IIC T4/T5 Gc.
• CSA/CNRTLUS: Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (Divisioni 1 e 2).
• Marchio CE: conforme alle direttive UE pertinenti sull'immunità elettromagnetica industriale.
• RoHS: pienamente conforme agli standard della direttiva.
