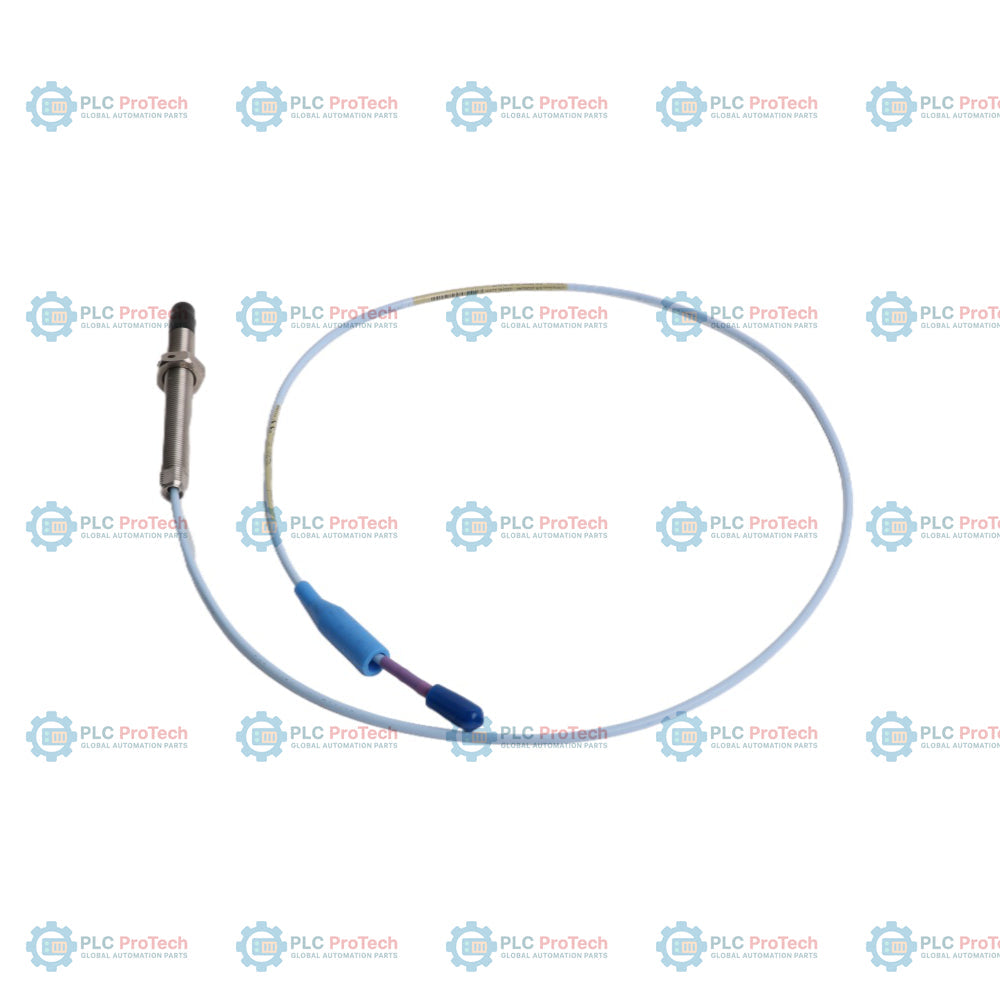

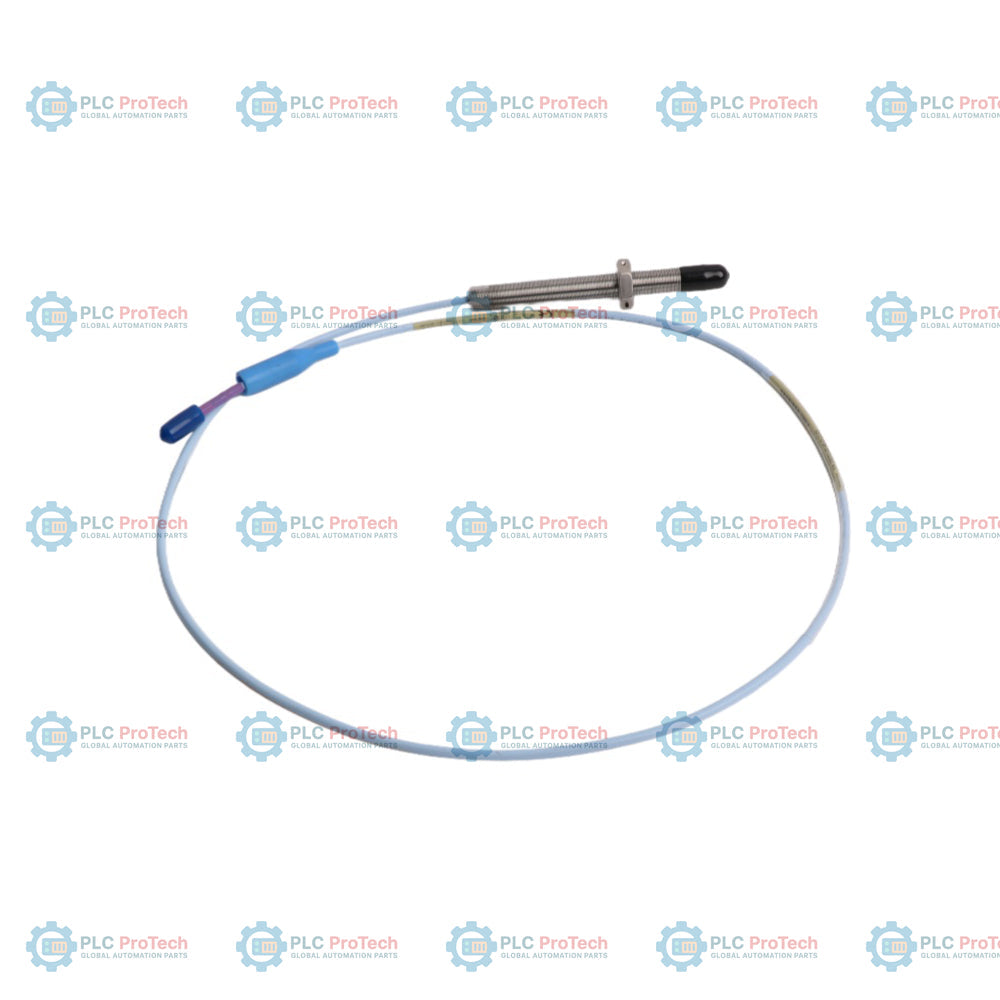

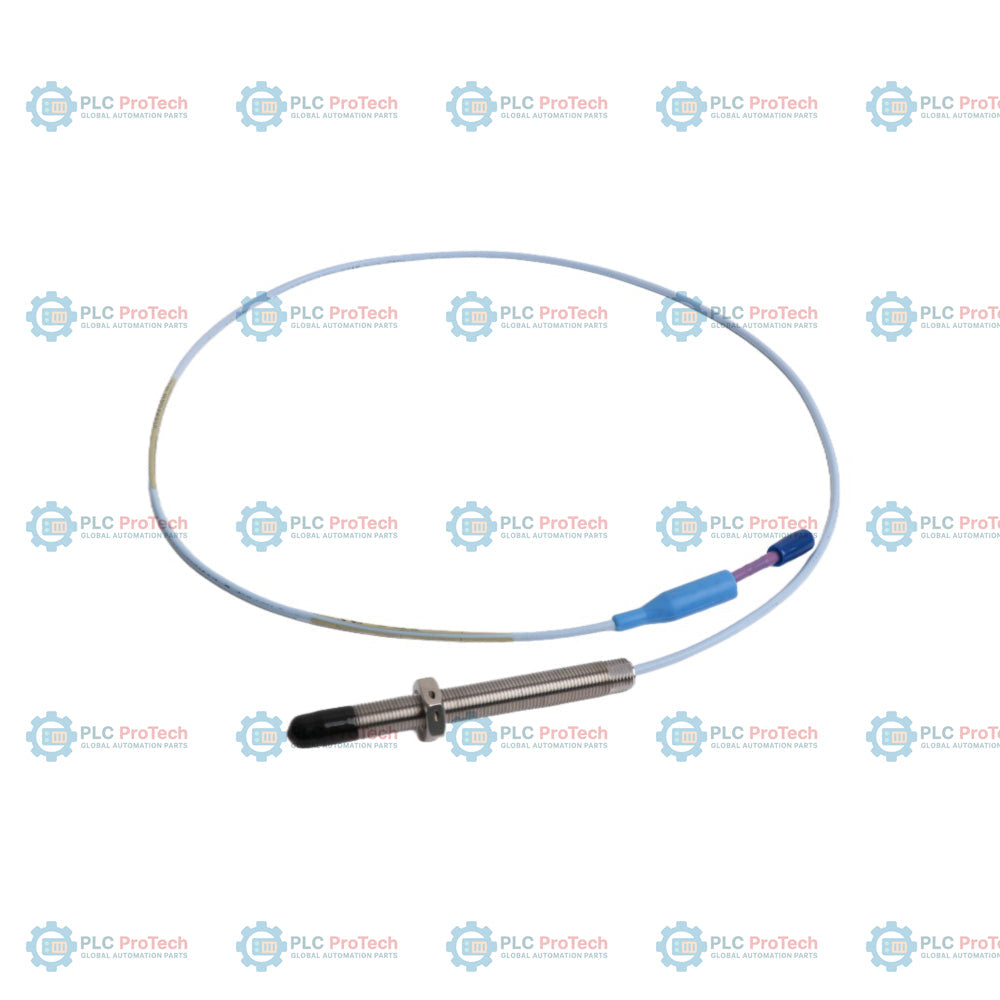

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 11 (connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo FluidLoc) specificano questa configurazione della sonda di prossimità 3300 XL da 11 mm — 330701-00-40-10-11-05.
A differenza delle varianti che utilizzano configurazioni di cavi coassiali standard (come l'opzione 01 o 02), questa configurazione utilizza un cavo FluidLoc per impedire la migrazione dei fluidi all'interno del cavo. È dotata di una custodia filettata non corazzata da 1/2-20 UNF (a differenza dei design metrici della custodia M14 o M16 o delle alternative corazzate come la 330702), che la rende adatta all'installazione diretta in carter filettati di macchinari quando è necessario un contenimento standard dei fluidi.
Utilizzata per misurazioni senza contatto dello spostamento e delle vibrazioni mediante correnti parassite nei sistemi di monitoraggio 3300 XL da 11 mm. Le applicazioni standard includono la misurazione delle vibrazioni dell'albero di turbine e compressori, della posizione assiale (di spinta) del rotore, dell'espansione differenziale della rampa nelle turbine a vapore, della posizione o della caduta delle aste nei compressori alternativi e dei segnali di riferimento di fase (Keyphasor) sui macchinari rotanti ad alta velocità.
| Segmento opzione | Codice per questo SKU | Descrizione |
|---|---|---|
| Modello base | 330701 | Sonda 3300 XL da 11 mm, filettatura 1/2-20 UNF, senza armatura |
| A - Opzione lunghezza non filettata | 00 | Lunghezza non filettata di 0,0 pollici |
| B - Opzione lunghezza complessiva del corpo | 40 | Lunghezza complessiva del corpo di 4,0 pollici |
| C - Opzione lunghezza totale | 10 | Lunghezza totale di 1,0 metro (3,3 piedi) |
| D - Opzione tipo connettore e cavo | 11 | Connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo FluidLoc |
| E - Opzione di approvazione dell'ente | 05 | Approvazioni multiple (incluse CSA, ATEX e IECEx) |
| Parametro | Valore della specifica |
|---|---|
| Produttore | Bently Nevada |
| Codice prodotto | 330701-00-40-10-11-05 |
| Diametro della sonda | 11 mm |
| Dimensione della filettatura | 1/2-20 UNF-2A |
| Armatura | Nessuna (non armato) |
| Intervallo lineare | 4,0 mm (160 mil), inizia a circa 0,5 mm (20 mil) e si estende fino a 4,5 mm (180 mil) |
| Impostazione consigliata del gap | 2,5 mm (100 mil) |
| Sensibilità del sistema (fattore di scala) | 3,94 V/mm (100 mV/mil) |
| Resistenza CC della sonda | 5,9 ohm ± 0,5 ohm (conduttore centrale rispetto al conduttore esterno) |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale del corpo della sonda | Acciaio inossidabile AISI 304 |
| Tipo di cavo | Cavo coassiale FluidLoc (impedisce la migrazione dei fluidi all'interno) |
| Materiale del connettore | Ottone placcato in oro |
| Tipo di connettore | ClickLoc coassiale maschio miniaturizzato |
| Tensione massima (dal corpo della sonda al cavo) | Forza di trazione di 330 N (75 lb) |
| Temperatura di esercizio e di stoccaggio | -52 °C a +177 °C (-62 °F a +351 °F) |
| Tenuta a pressione della sonda | Sigilla la pressione differenziale tra punta e corpo con un O-ring in Viton |
| Umidità relativa | 100% di condensazione, non sommergibile quando i connettori sono protetti |
Installare la sonda in conformità ai disegni dimensionali Bently Nevada. Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per i cavi coassiali standard e armati. Durante il fissaggio del corpo della sonda 1/2-20 UNF, non superare la coppia nominale massima di 45,2 N-m (400 pollici-libbra); la coppia di montaggio consigliata è di 15,2 N-m (133 pollici-libbra). Assicurarsi di utilizzare i fori per il filo di sicurezza preforati sul controdado per fissare il corpo della sonda in posizione. Proteggere la connessione ClickLoc con la protezione per connettore in fluorosilicone inclusa in ambienti con elevata umidità o esposizione a liquidi.
Certificato per l'installazione in aree pericolose quando è specificata l'opzione 05. Conforme alle approvazioni del marchio CE europeo, alla Direttiva EMC 2014/30/UE, alle norme EN 61000-6-2 ed EN 61000-6-4, alla Direttiva RoHS 2011/65/UE e ai regolamenti RoHS cinesi.
