Descrizione

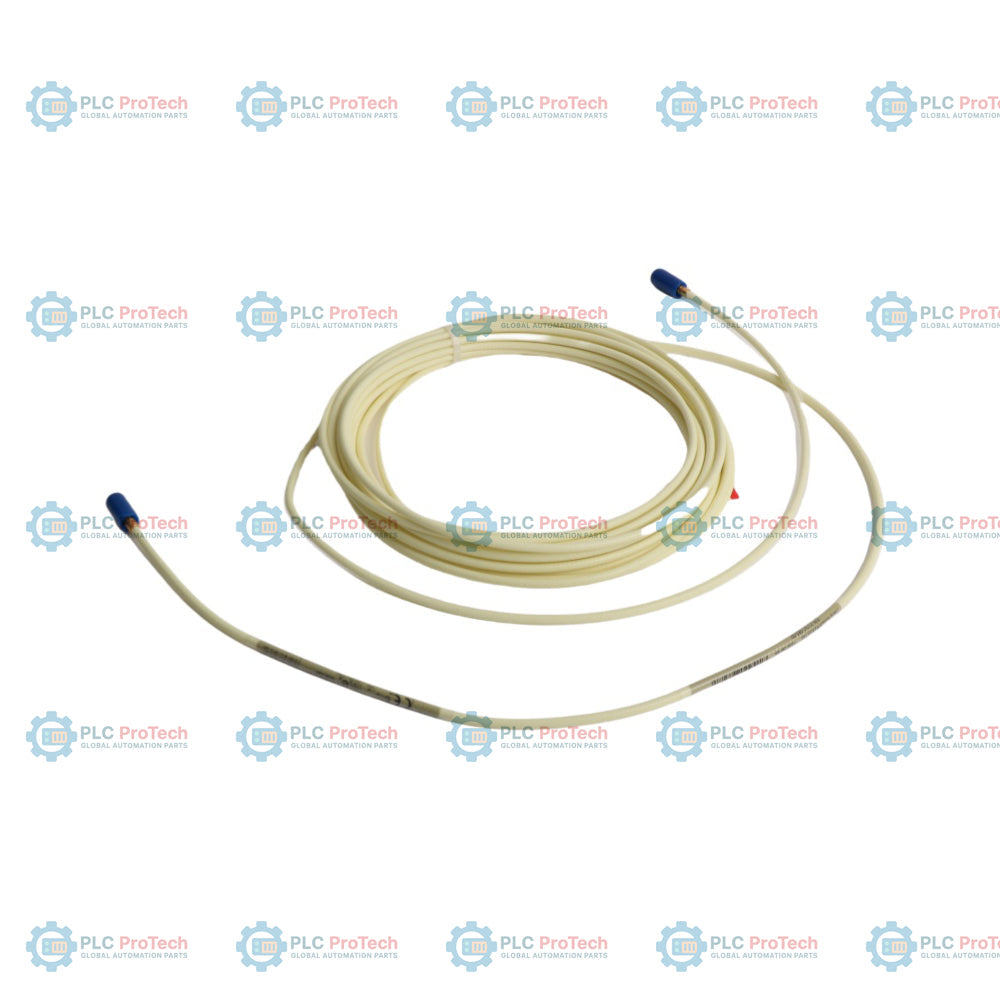

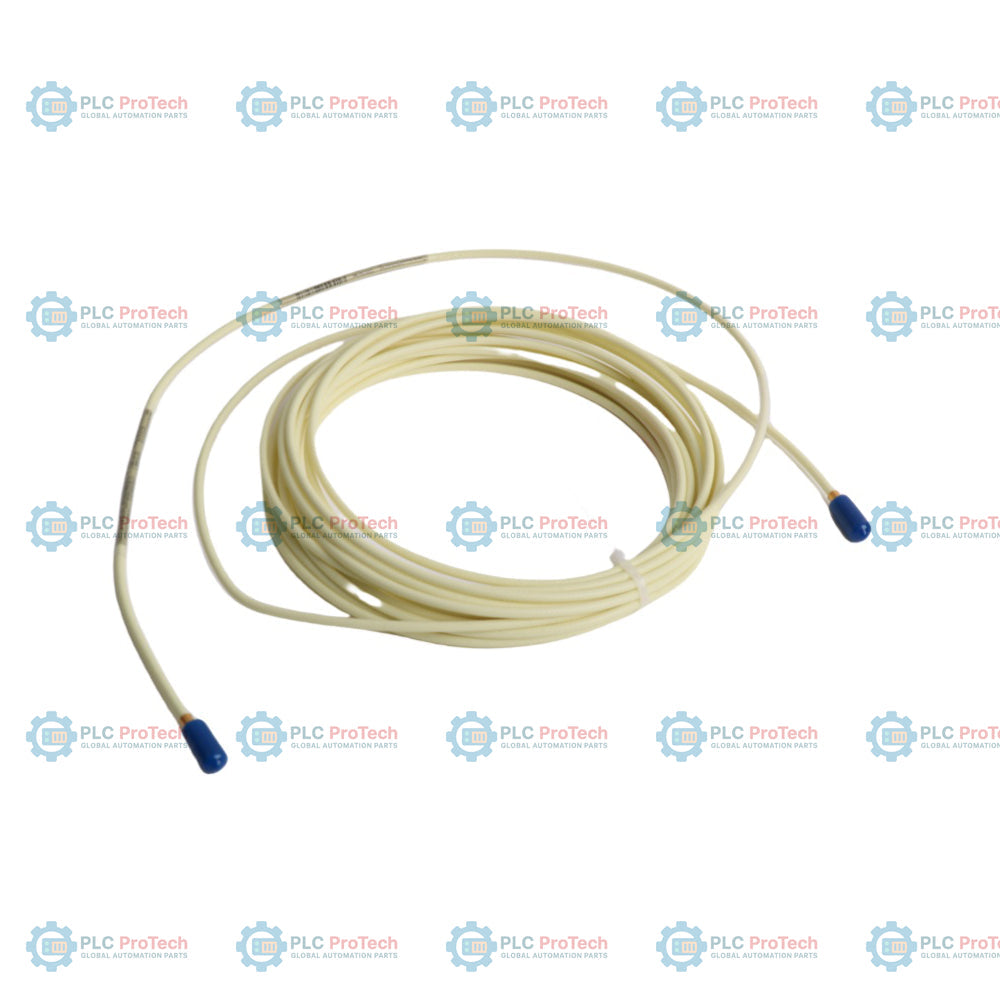

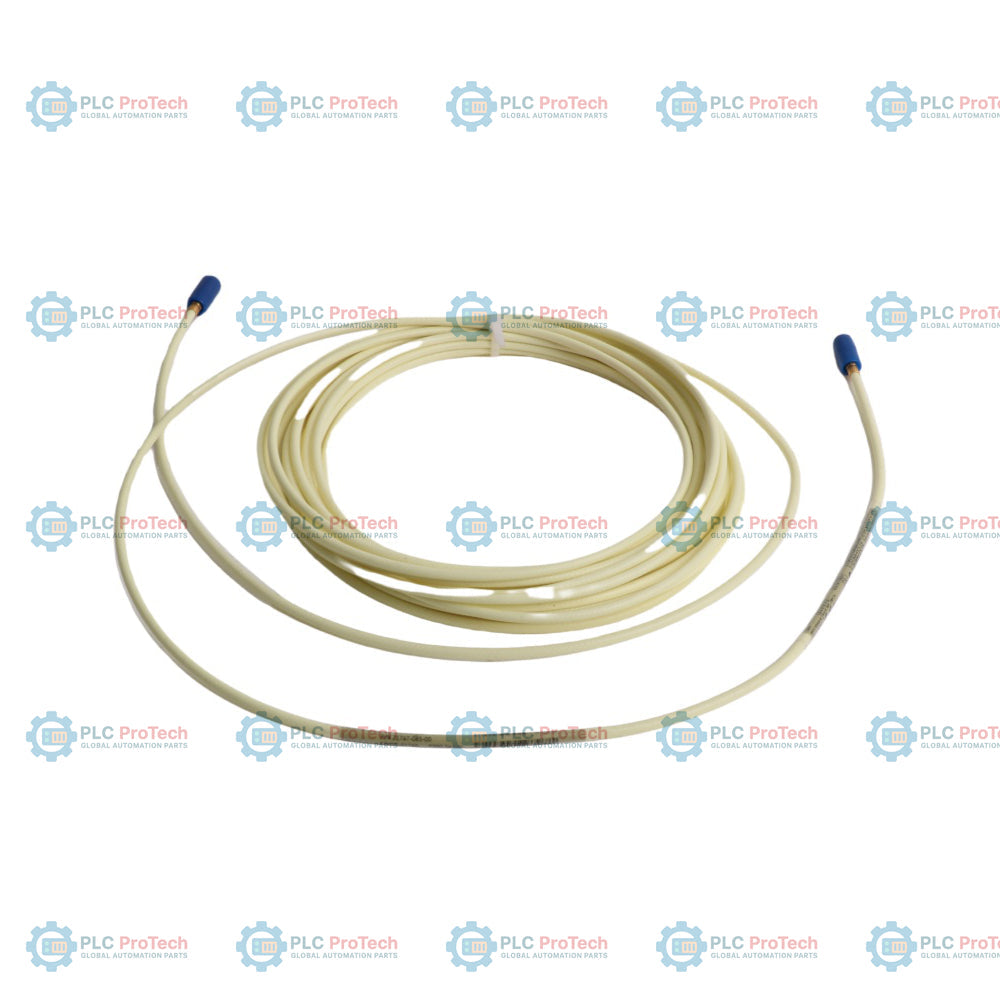

Il 21747-085-00 È un cavo di prolunga da 8,5 m (27,9 ft) per il sistema di trasduttori di prossimità Bently Nevada della serie 7200. Progettato per collegare la sonda di prossimità della serie 7200 al sensore Proximitor della serie 7200, questo cavo garantisce l'integrità del segnale lungo la catena del trasduttore. L'opzione 085 indica una lunghezza totale del cavo di 8,5 m, mentre l'opzione 00 indica una struttura standard del cavo senza armatura in acciaio inossidabile, adatta agli ambienti in cui non è richiesta protezione dall'abrasione fisica.

Questo cavo di prolunga è parte integrante della soluzione di monitoraggio dello spostamento della serie 7200, che funziona secondo il principio delle correnti parassite per misurare distanze statiche e dinamiche. Mantenendo l'impedenza caratteristica del sistema, consente di misurare con precisione le vibrazioni radiali dell'albero, la posizione della spinta assiale e l'eccentricità del rotore in macchinari rotanti quali turbine, compressori e pompe.

Caratteristiche

• Lunghezza totale del cavo: 8,5 m (opzione 085)
• Armatura del cavo: senza armatura (opzione 00)
• Compatibilità del sistema: pienamente compatibile con i sensori Proximitor Bently Nevada della serie 7200 da 5 mm e 8 mm
• Temperatura di esercizio: da -34 °C a +177 °C (da -30 °F a +350 °F)
• Applicazione: fornisce una trasmissione affidabile del segnale per il monitoraggio delle vibrazioni e della posizione dell'albero

Applicazioni

• Misurazione delle vibrazioni radiali per il monitoraggio delle condizioni dei cuscinetti
• Misurazione della posizione della spinta assiale per rilevare l'usura dei cuscinetti
• Posizione radiale media dell'albero per l'analisi della stabilità del rotore
• Misurazione dell'ampiezza delle vibrazioni e dell'angolo di fase per la rappresentazione grafica diagnostica
• Misurazione dell'eccentricità per monitorare la deformazione del rotore

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che tutti i collegamenti siano ben serrati e che il cavo sia instradato in modo da evitare sollecitazioni nei punti di connessione.
• Mantenere la separazione richiesta tra il cablaggio del segnale del trasduttore e le linee di alimentazione CA ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
• Quando si utilizza il cavo di prolunga, assicurarsi che la lunghezza totale del sistema (cavo integrato della sonda + cavo di prolunga) corrisponda alla lunghezza calibrata per il sensore Proximitor specifico.
• Evitare di piegare eccessivamente il cavo coassiale per prevenire danni ai conduttori interni.

Conformità e certificazioni

I trasduttori della serie 7200 Bently Nevada sono progettati per l'uso in ambienti industriali difficili. Specifici componenti del sistema dispongono di certificazioni rilasciate da enti quali CSA, FM e BASEEFA per l'uso in aree pericolose. Consultare la scheda tecnica specifica del Proximitor per conoscere tutte le classificazioni di approvazione per aree pericolose applicabili alla catena del trasduttore.
