Bently Nevada 330901-00-10-10-02-05 Sonda di prossimità 3300 NSv

Descrizione

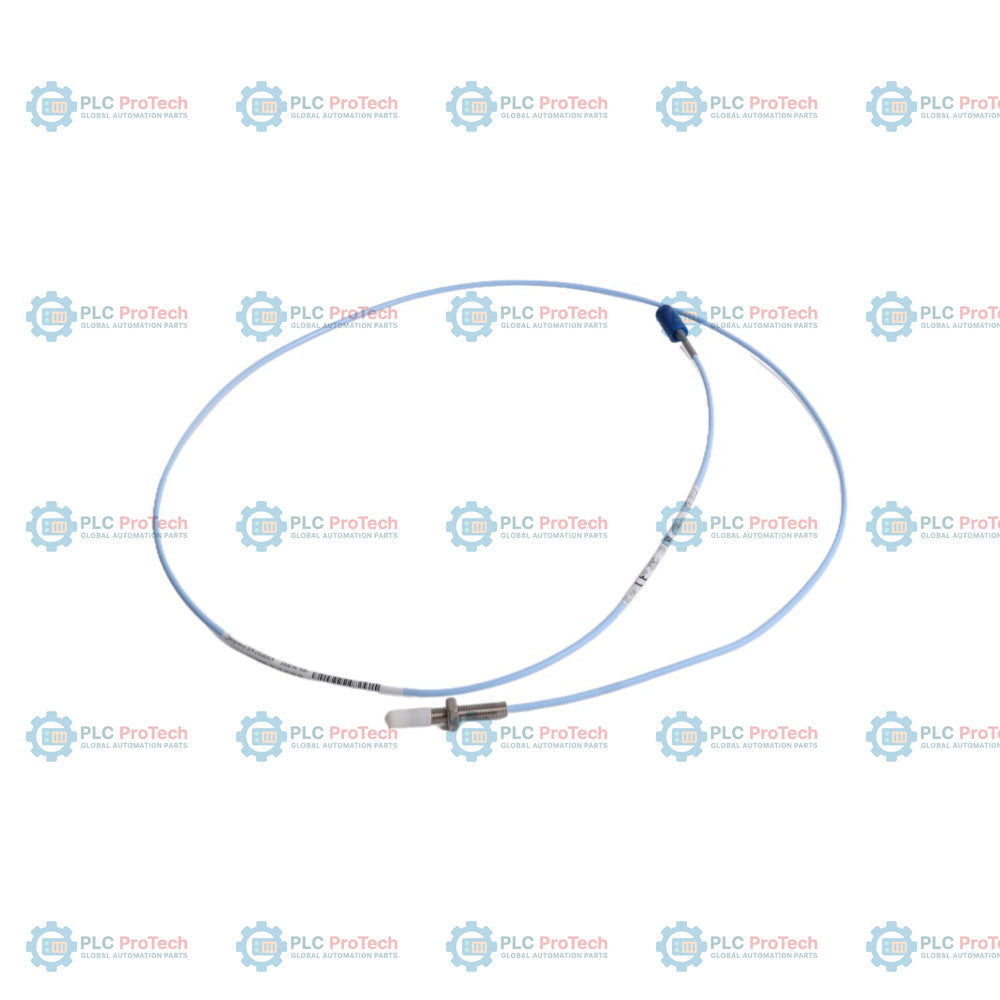

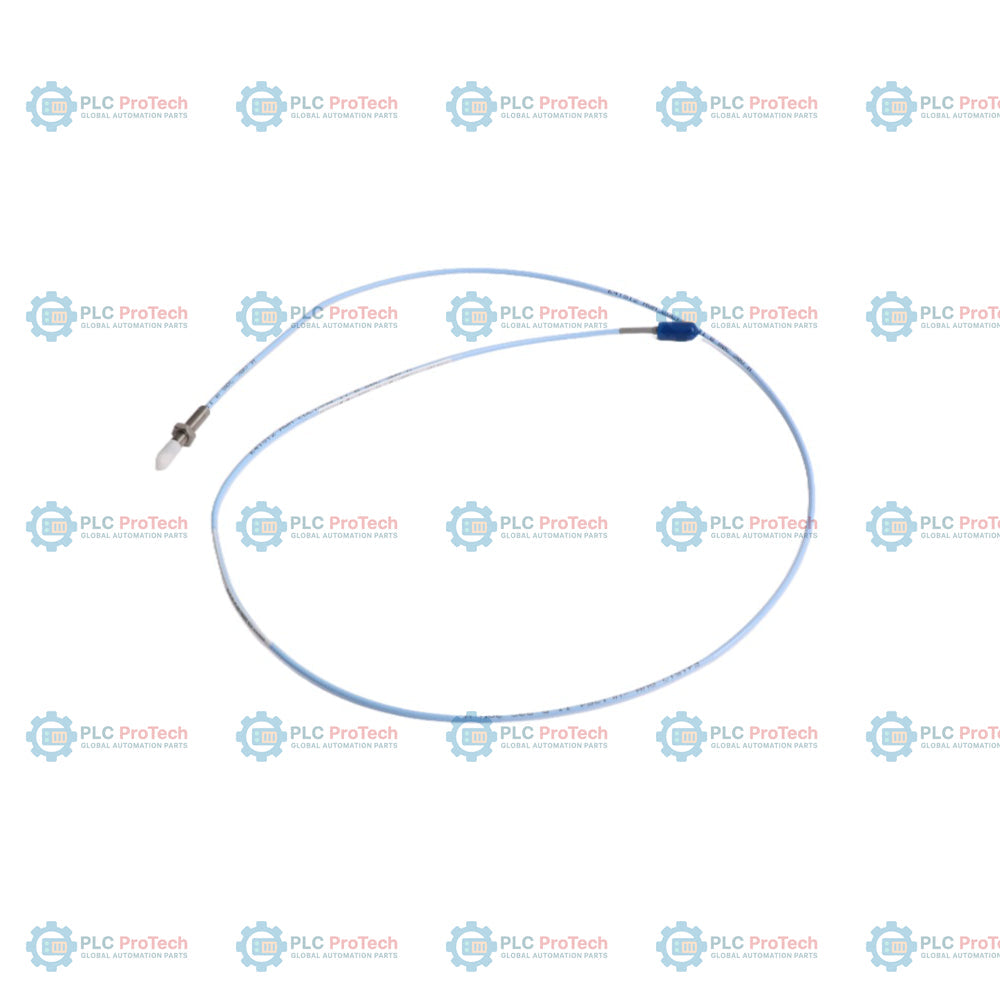

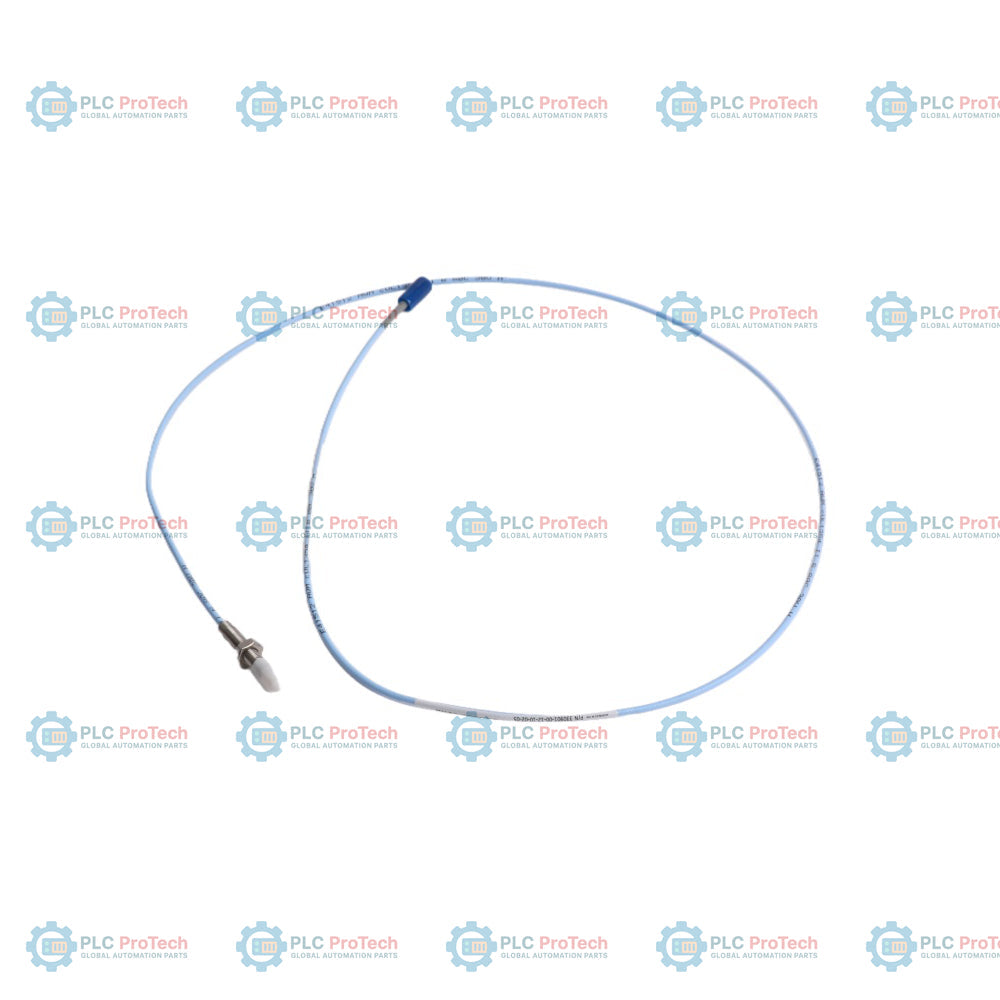

330901-00-10-10-02-05 specifica questa configurazione della sonda di prossimità 3300 NSv, caratterizzata da una filettatura 1/4-28 UNF senza armatura in acciaio inossidabile, una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza del corpo di 1,0 pollice (opzione 10), una lunghezza totale di 1,0 m (39 pollici) (opzione 10), un connettore coassiale ClickLoc miniaturizzato con cavo coassiale standard isolato in FEP (opzione 02) e la certificazione Multiple Approvals (opzione 05).

Questa sonda di spostamento a correnti parassite senza contatto è un componente trasduttore fondamentale del sistema di trasduttori di prossimità 3300 XL NSv. È destinata a installazioni con requisiti di spazio ridotto, macchinari con fori di piccole dimensioni o aree target ridotte, dove non è possibile utilizzare sistemi standard da 5 mm o 8 mm a causa di limitazioni dovute a controalesature o alla visuale laterale o posteriore. Viene generalmente utilizzata per misurare vibrazioni radiali, posizione radiale e posizione assiale su macchine con cuscinetti a film fluido e alberi di diametro inferiore a 51 mm (2,0 pollici) o target piatti inferiori a 15 mm (0,6 pollici). La sonda è completamente compatibile e intercambiabile con le precedenti sonde di prossimità 3300 RAM e funziona collegandosi a un cavo di prolunga 3300 NSv e a un sensore Proximitor 3300 XL NSv.

Caratteristiche

• Configurazione con filettatura 1/4-28 UNF-2A senza armatura in acciaio inossidabile, per applicazioni di montaggio diretto standard.
• Lunghezza non filettata di 0,0 pollici (opzione 00), che consente il completo innesto della filettatura in spazi compatti.
• Lunghezza complessiva del corpo di 1,0 pollice (opzione 10), che consente una profondità di installazione ridotta.
• Cavo coassiale isolato in FEP da 1,0 metro (39 pollici) (opzione 10) per collegamenti standard del sistema.
• Connettore coassiale ClickLoc miniaturizzato maschio (opzione 02) con contatti in ottone placcato oro che impediscono l'allentamento della connessione.
• Pacchetto di approvazioni multiple dell'opzione 05, conforme agli standard ATEX, IECEx e nordamericani per aree pericolose.
• Materiale della punta della sonda in solfuro di polifenilene (PPS), per una maggiore resistenza chimica negli ambienti con gas di processo.
• Stampaggio TipLoc e design CableLoc, che forniscono una resistenza alla trazione fino a 220 N (50 lb) tra la punta della sonda, il corpo e il cavo.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale su compressori centrifughi, per refrigerazione e per gas di processo.
• Monitoraggio del tachimetro, della velocità zero e del riferimento di fase (Keyphasor) su turbine a gas aeroderivative.
• Protezione dei macchinari su apparecchiature rotanti ad alta velocità con vincoli di spazio ridotto e geometrie dell'albero di piccole dimensioni.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Quando si esegue il foro e la filettatura per il montaggio di questa sonda 1/4-28 UNF, si raccomanda una punta per maschiatura n. 3 o superiore.
• Evitare di superare la coppia di installazione massima raccomandata di 5.1 N-m (45 in-lb) per i corpi sonda 1/4-28 UNF. La coppia nominale massima assoluta è 7.3 N-m (65 in-lb).
• Assicurarsi che per il cavo coassiale venga mantenuto il raggio minimo di curvatura di 25.4 mm (1.0 in) per prevenire danni meccanici o al segnale.
• Verificare che la lunghezza combinata della sonda e del cavo di prolunga corrisponda alla lunghezza designata del sistema del sensore Proximitor (in genere 5.0 o 7.0 metri).
• L'esposizione prolungata a temperature inferiori a -34 degC può deteriorare la tenuta interna a pressione in Viton.

Conformità e certificazioni

• ATEX/IECEx: a sicurezza intrinseca per Classe I, Zona 0, Ex ia IIC Ga (quando installato con barriere approvate).
• CSA/NRTL/C: Classe I, Zona 0, AEx/Ex ia IIC Ga; Classe I, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III.
• Direttiva EMC: 2014/30/UE (norme EN 61000-6-2 ed EN 61000-6-4).
• Direttiva RoHS: conformità alla 2011/65/UE e alla RoHS cinese (EFUP 15 anni).
• Sicurezza funzionale: certificato per applicazioni SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
