Sonda di prossimità Bently Nevada 330702-00-25-10-02-05 3300 XL da 11 mm

Descrizione

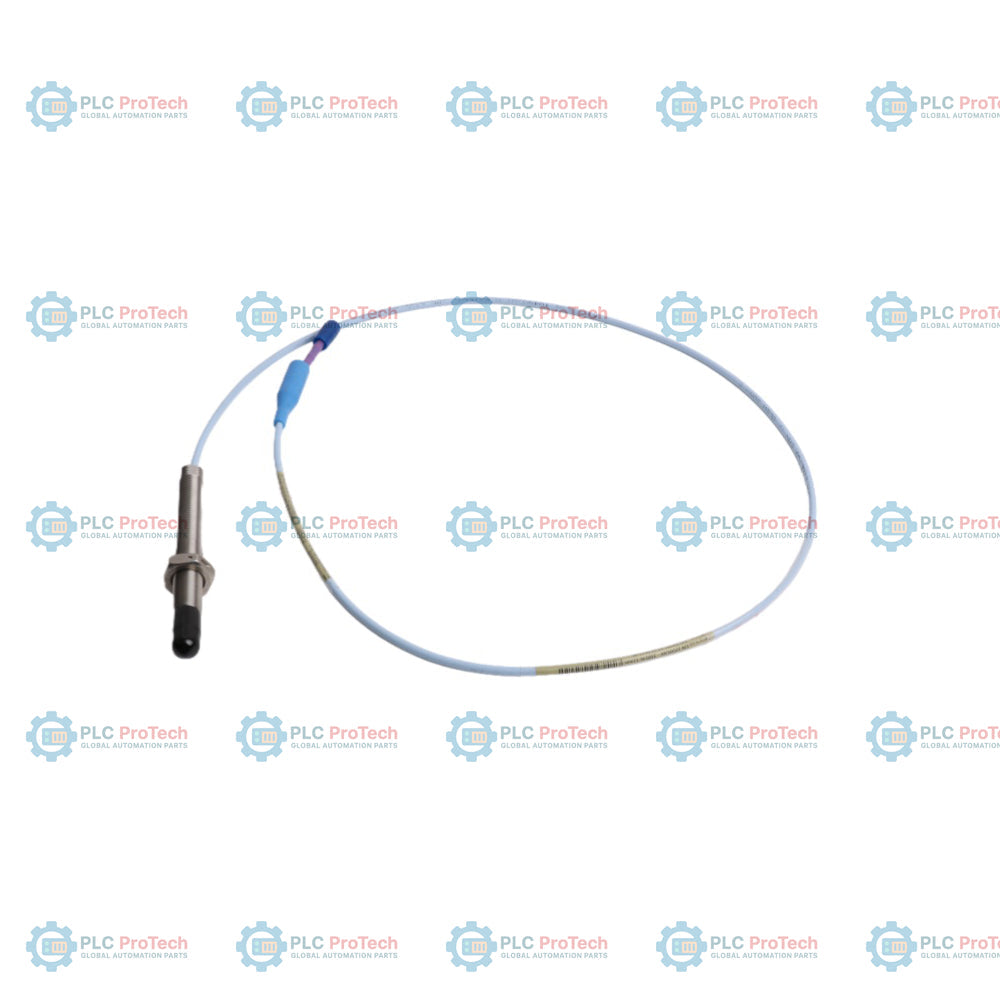

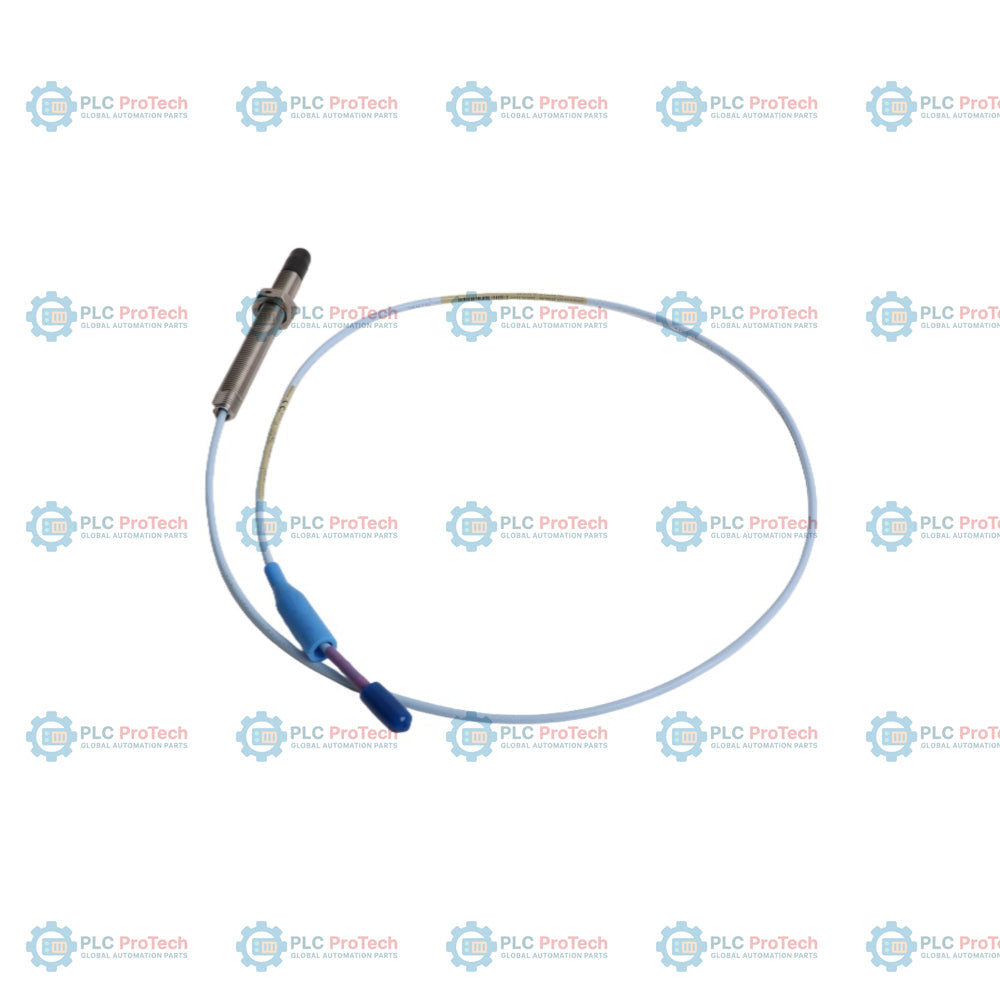

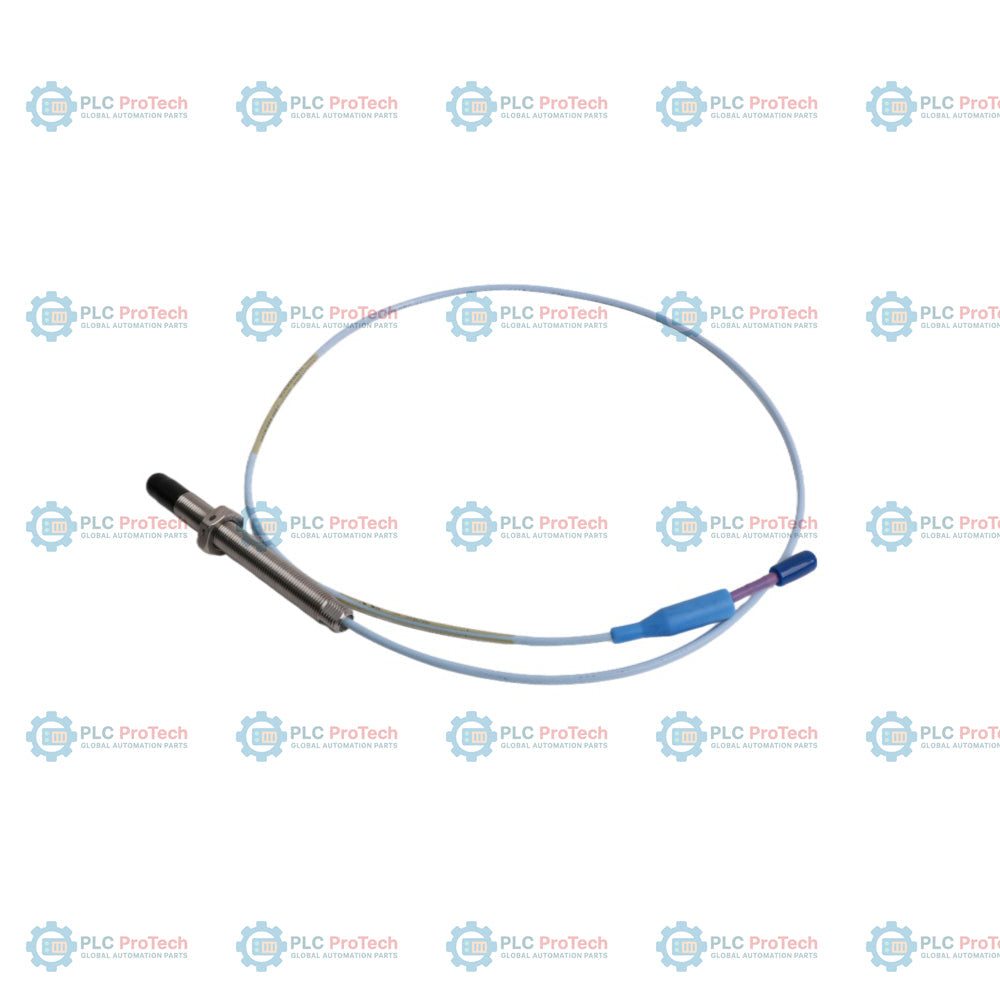

L'opzione 00 (lunghezza non filettata di 0,0 pollici), l'opzione 25 (lunghezza complessiva del corpo di 2,5 pollici) e l'armatura integrata in acciaio inossidabile definiscono questa configurazione della sonda di prossimità 3300 XL da 11 mm - 330702-00-25-10-02-05. Questa sonda di spostamento senza contatto a correnti parassite presenta un corpo filettato 1/2-20 UNF con una guaina corazzata protettiva in acciaio inossidabile AISI 302 e un rivestimento esterno in FEP sopra un cavo coassiale standard da 1,0 metro (3,3 piedi). È configurata con un connettore coassiale miniaturizzato ClickLoc ed è certificata per diverse approvazioni per aree pericolose. A differenza delle varianti non corazzate, come la 330701, il modello corazzato 330702 offre protezione meccanica contro detriti, abrasione e impatti fisici negli ambienti difficili dei macchinari rotanti. La grande punta da 11 mm offre un intervallo lineare esteso di 4,0 mm (160 mil), consentendo un monitoraggio accurato della posizione assiale (spinta), dell'espansione differenziale della rampa e della caduta dell'asta dei compressori alternativi quando abbinata a un sensore Proximitor 330780 compatibile e a un cavo di prolunga 330730.

Caratteristiche

• Il modello base 330702 integra una guaina corazzata in acciaio inossidabile AISI 302 con rivestimento esterno in FEP per una maggiore resistenza meccanica.
• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, consentendo la filettatura dell'intero corpo per un innesto profondo o un posizionamento di montaggio preciso.
• L'opzione 25 stabilisce una lunghezza complessiva del corpo di 2,5 pollici con filettature 1/2-20 UNF-2A.
• L'opzione 10 specifica una lunghezza totale del cavo di 1,0 metro (3,3 piedi), richiedendo un cavo di prolunga compatibile per raggiungere le configurazioni di lunghezza del sistema.
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc placcato in oro per connessioni sicure, a bassa resistenza e con interblocco.
• L'opzione 05 concede diverse approvazioni per aree pericolose, consentendo l'installazione secondo gli standard normativi internazionali di sicurezza intrinseca (ia) e non scintillanti (nA/ec).

Applicazioni

• Misurazioni delle vibrazioni dell'albero di turbine e compressori.
• Misurazioni della posizione assiale (spinta) nelle macchine con cuscinetti a film fluido.
• Misurazioni dell'espansione differenziale della rampa nelle turbine a vapore.
• Misurazioni della posizione o della caduta dell'asta nei compressori alternativi.
• Generazione del segnale di riferimento di fase per tachimetro, velocità zero e Keyphasor.

Informazioni per l'ordine

Opzione / Segmento	Codice su questo SKU	Descrizione / Significato
Numero di parte ordinabile	330702-00-25-10-02-05	Sonda di prossimità 3300 XL da 11 mm, filettatura 1/2-20 UNF, con armatura
A - Opzione lunghezza non filettata	00	0,0 in (corpo completamente filettato)
B - Opzione lunghezza complessiva del corpo	25	Lunghezza complessiva del corpo di 2,5 in (filettata con incrementi di 0,1 in)
C - Opzione lunghezza totale	10	Lunghezza del cavo integrato della sonda di 1,0 metri (3,3 piedi)
D - Opzione tipo di connettore e cavo	02	Connettore coassiale miniaturizzato ClickLoc, cavo standard (corazzato)
E - Opzione di approvazione dell'ente	05	Multiple Approvals (incluse CSA, ATEX, IECEx, NEPSI)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di modello	330702-00-25-10-02-05
Tipo di sistema	Sistema di trasduttore di prossimità 3300 XL da 11 mm
Diametro della punta della sonda	11 mm
Filettatura del corpo	1/2-20 UNF-2A (corpo filettato in acciaio inossidabile AISI 304)
Struttura del cavo	Triaxiale da 75 ohm, isolato in propilene fluorurato (FEP)
Protezione dell'armatura	Armatura flessibile in acciaio inossidabile AISI 302 con guaina esterna in FEP
Intervallo lineare	4,0 mm (160 mil)
Fattore di scala incrementale (ISF)	3,94 V/mm (100 mV/mil) +/-10%
Temperatura di esercizio (sonda)	-51 a +177 °C (-60 a +351 Fahrenheit)
Materiale della punta della sonda	Solfuro di polifenilene (PPS)
Materiale del connettore	Ottone placcato oro
Resistenza alla trazione (valore nominale massimo)	330 N (75 lb) dal corpo della sonda al cavo della sonda
Raggio di curvatura minimo	25,4 mm (1,0 in)
Coppia consigliata	15,2 N-m (133 in-lb)
Coppia massima del corpo	45,2 N-m (400 in-lb)

Linee guida per l'installazione

• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) per i cavi corazzati e non corazzati, per evitare perdite di segnale o rotture fisiche.
• Installare le sonde utilizzando la coppia di montaggio consigliata di 15,2 N-m (133 in-lb) per evitare danni al corpo filettato 1/2-20. Non superare 45,2 N-m (400 in-lb).
• Assicurarsi che le interfacce connettore-connettore siano serrate a mano. La coppia massima consentita è 0,565 N-m (5 in-lb).
• Mantenere una distanza adeguata della sonda, tipicamente 2,5 mm (100 mil) per il funzionamento al centro dell'intervallo entro la banda lineare di 4,0 mm (160 mil).

Conformità e certificazioni

• Il pacchetto Option 05 Multiple Approvals include le certificazioni CSA, ATEX, IECEx e NEPSI per aree pericolose.
• Conformità alla sicurezza intrinseca (ia) se installato con barriere Zener o isolatori galvanici approvati.
• Compatibile con le classificazioni delle zone non scintillanti / non incendive (nA, ec).
• Conforme agli standard CE, alla direttiva RoHS 2011/65/UE e alla normativa China RoHS.
• Sicurezza funzionale: compatibile con SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
