Descrizione

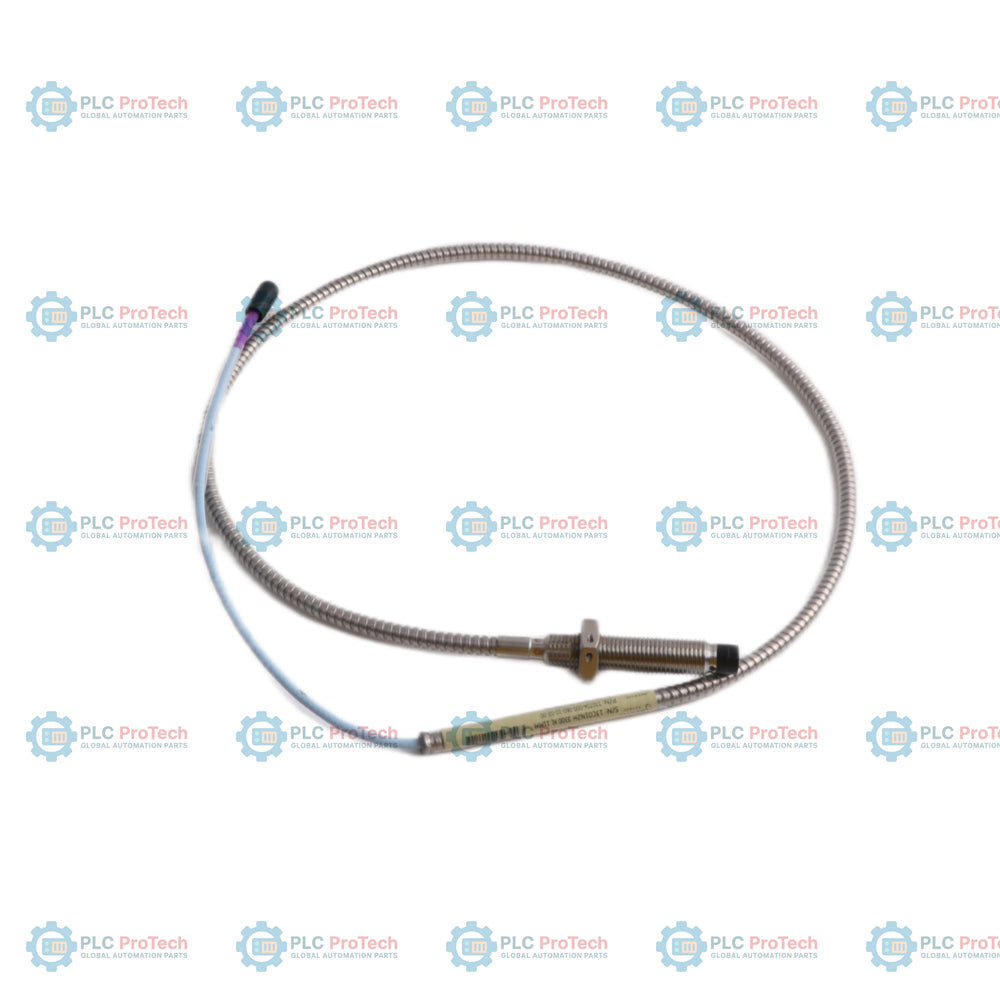

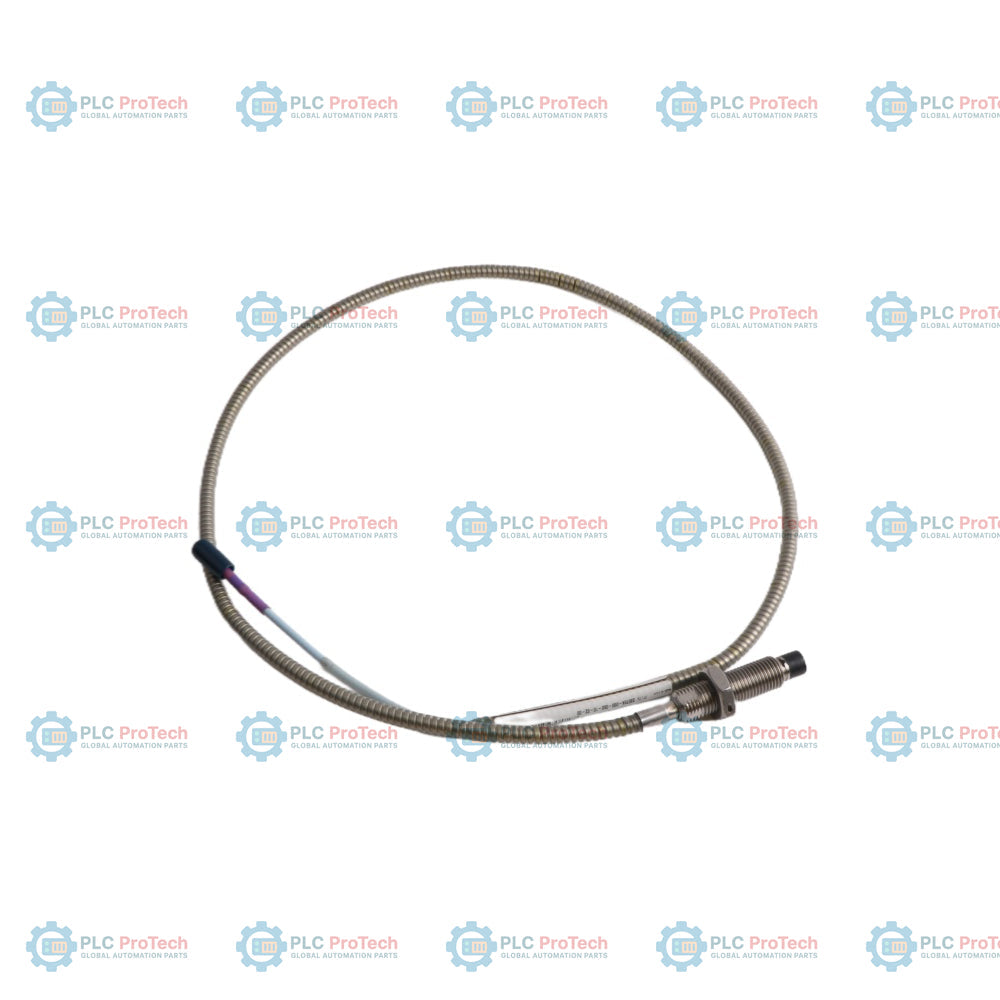

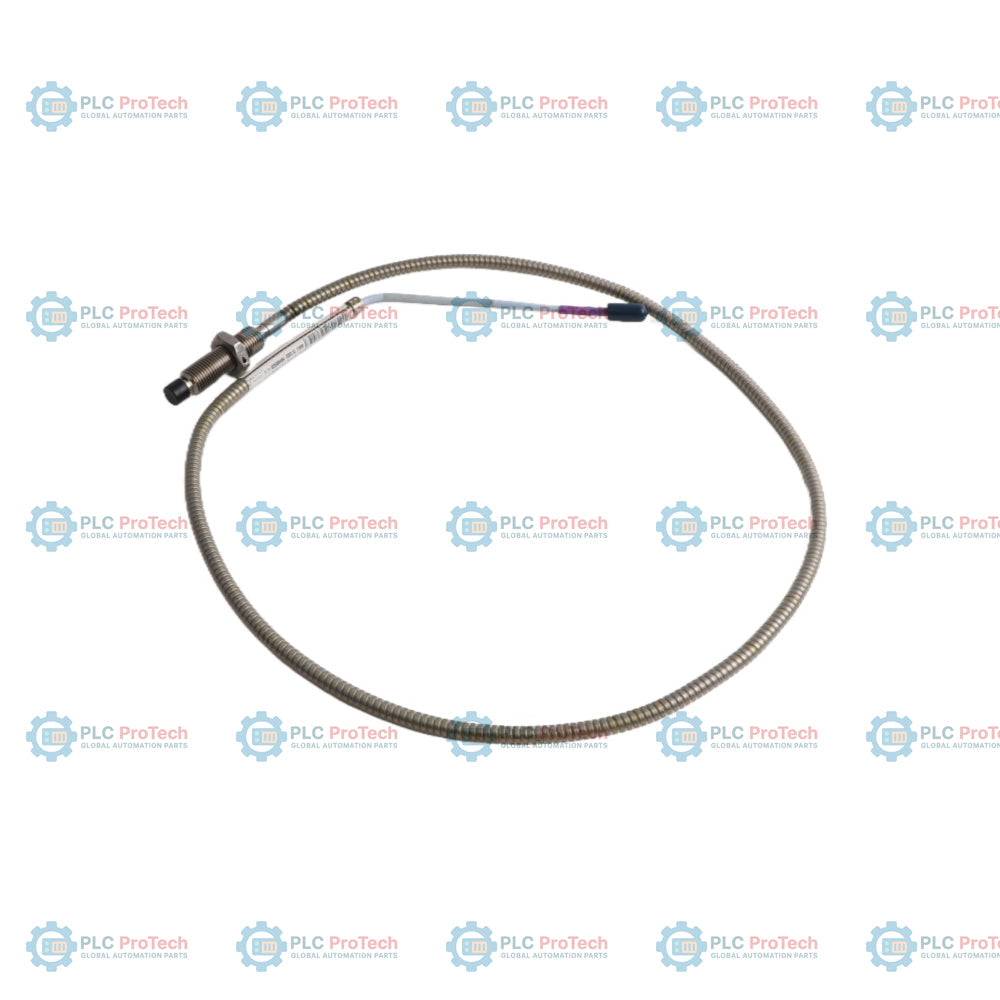

L'opzione 20 (lunghezza non filettata di 2,0 pollici) e l'opzione 30 (lunghezza del corpo di 3,0 pollici) specificano questa configurazione della sonda corazzata 3300 XL da 11 mm — 330702-20-30-10-01-05. Questa sonda di spostamento a correnti parassite senza contatto viene utilizzata nei sistemi di trasduttori di prossimità 3300 XL da 11 mm per il monitoraggio ad alta risoluzione delle vibrazioni e della posizione dell'albero. Il design comprende un cavo standard rivestito da un'armatura flessibile in acciaio inossidabile AISI 302 per la protezione meccanica, un connettore coassiale ClickLoc con protezione del connettore in fluorosilicone preinstallata e molteplici omologazioni per aree pericolose.

Questa configurazione specifica si differenzia dalle controparti non corazzate (come 330701) perché offre una robusta protezione corazzata contro usura fisica, tagli e detriti ambientali nei macchinari rotanti industriali. La sonda con lunghezza totale di 1,0 m è abbinata a un sensore Proximitor 330780 corrispondente e a un cavo di prolunga 330730 per ottenere una lunghezza complessiva del sistema di 5,0 m o 9,0 m. Il diametro della punta di 11 mm consente un campo lineare più ampio, pari a 4,0 mm (160 mil), rendendola adatta alle applicazioni che richiedono campi di misurazione più estesi o distanze maggiori tra sonda e bersaglio (2,5 mm / 100 mil) rispetto alle sonde standard da 8 mm.

Caratteristiche

• Tipo di filettatura: Corpo filettato 1/2-20 UNF realizzato in acciaio inossidabile AISI 304 resistente alla corrosione.
• Lunghezza non filettata (opzione 20): Sezione non filettata di 2,0 pollici per specifiche geometrie di montaggio.
• Lunghezza complessiva del corpo (opzione 30): Lunghezza complessiva del corpo pari a 3,0 pollici.
• Lunghezza totale (opzione 10): Cavo integrato della sonda coassiale lungo 1,0 metro (3,3 piedi).
• Protezione corazzata: Guaina corazzata flessibile in acciaio inossidabile AISI 302 con rivestimento esterno in FEP, per la protezione da abrasioni fisiche e dall'esposizione ai fluidi.
• Connettore e protezione (opzione 01): Connettore coassiale ClickLoc miniaturizzato dotato di una protezione del connettore in fluorosilicone preinstallata.
• Campo ampliato: Il grande diametro della punta, pari a 11 mm, fornisce un campo lineare di 4,0 mm (160 mil).
• Omologazioni (opzione 05): Certificata per installazioni a sicurezza intrinseca e non incendive secondo molteplici standard di sicurezza internazionali (CSA, ATEX, IECEx).

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale in grandi turbine a vapore e turbine a gas.
• Monitoraggio della spinta del rotore e dell'espansione strutturale nei compressori industriali ad alta potenza.
• Protezione di macchinari rotanti soggetti a forti vibrazioni nelle raffinerie di petrolio e gas, negli impianti di processo chimico e negli impianti di generazione elettrica.
• Ambienti industriali che richiedono un'elevata protezione meccanica (guaina corazzata) e tenuta contro l'umidità o l'esposizione a sostanze chimiche.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Coppia di serraggio della filettatura: avvitare il corpo della sonda in posizione utilizzando la coppia consigliata di 15,2 N-m (133 in-lb). Non superare il limite massimo assoluto della coppia della custodia, pari a 45,2 N-m (400 in-lb).
• Raggio di curvatura: instradare con attenzione il cavo armato, assicurandosi che non venga mai compromesso il raggio di curvatura minimo di 25,4 mm (1,0 pollice), per evitare distorsioni del segnale o danni interni al cavo.
• Messa a terra e schermatura: isolare correttamente la schermatura della sonda e il connettore coassiale. La schermatura del cavo coassiale è generalmente collegata alla terra dello strumento sul lato del monitor o del sensore Proximitor.
• Distanza della sonda: regolare la distanza nominale tra sonda e target utilizzando un voltmetro digitale per misurare l'uscita del Proximitor. La distanza standard di 2,5 mm (100 mil) produce un'uscita di circa -10,0 Vcc.

Conformità e certificazioni

• CSA: Classe I, Zona 0, AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisione 1 e 2, Gruppi A, B, C, D; Classe II, Divisione 1 e 2, Gruppi E, F, G; Classe III
• ATEX/IECEx: II 1 G Ex ia IIC T4/T5 Ga; II 3 G Ex nA IIC T4/T5 Gc; II 3 G Ex ec IIC T4/T5 Gc
• Sicurezza funzionale: compatibile con SIL 2 (HFT=0); compatibile con SIL 3 (HFT=1) se utilizzato in una configurazione ad anello ridondante con più trasduttori.
• RoHS: Conforme alla direttiva della Comunità Europea 2011/65/UE e ai requisiti RoHS della Cina.
