Descrizione

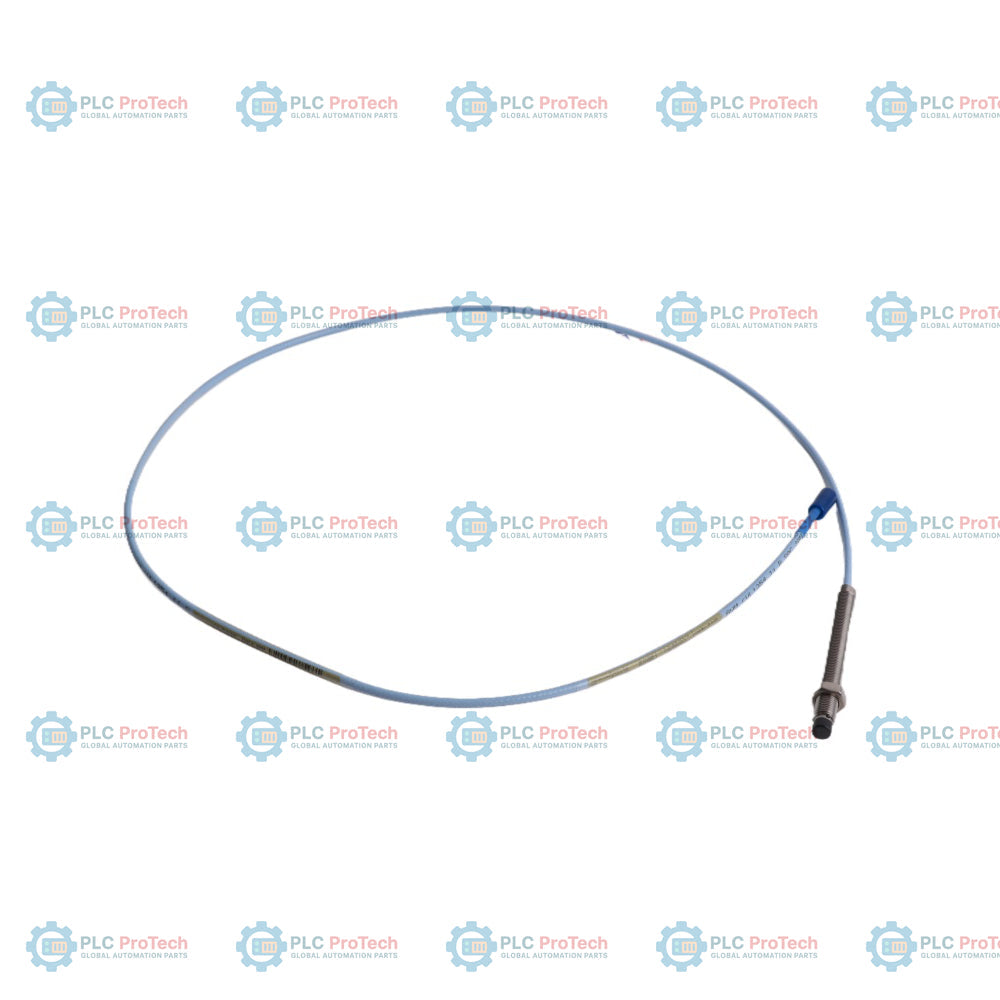

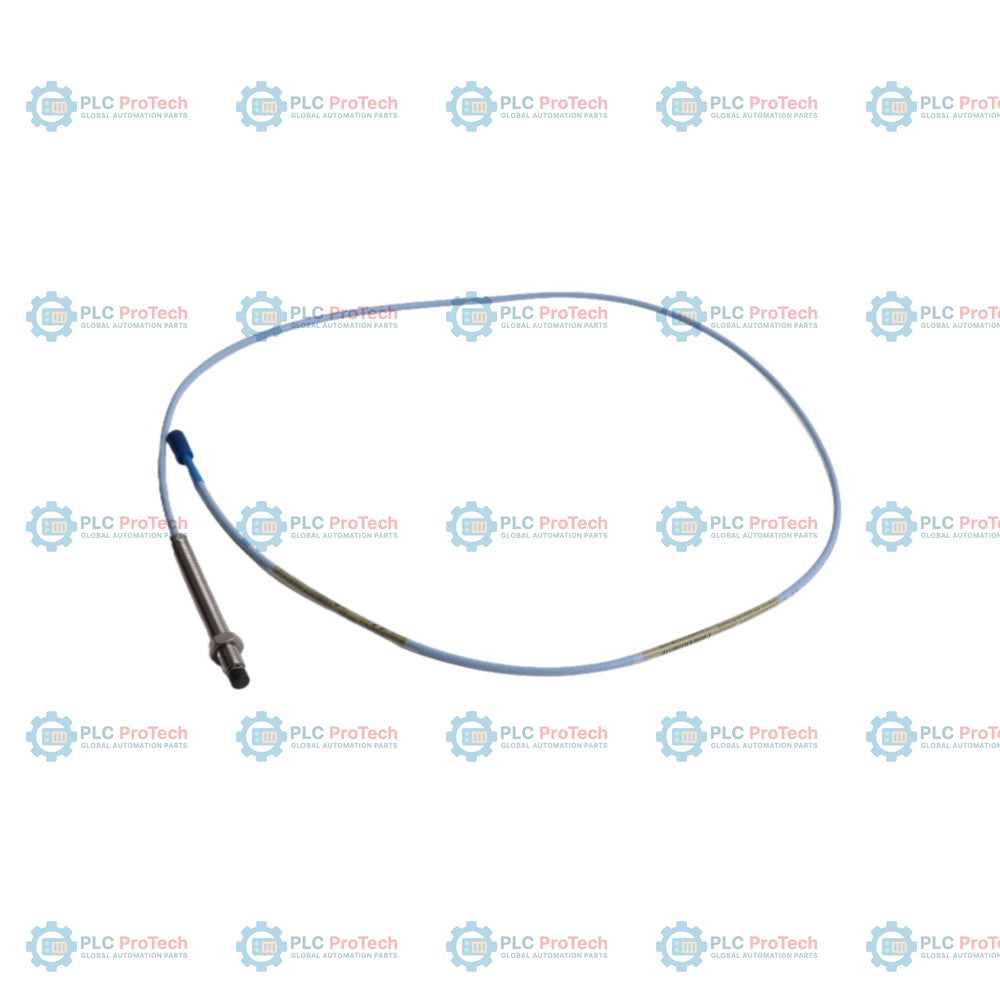

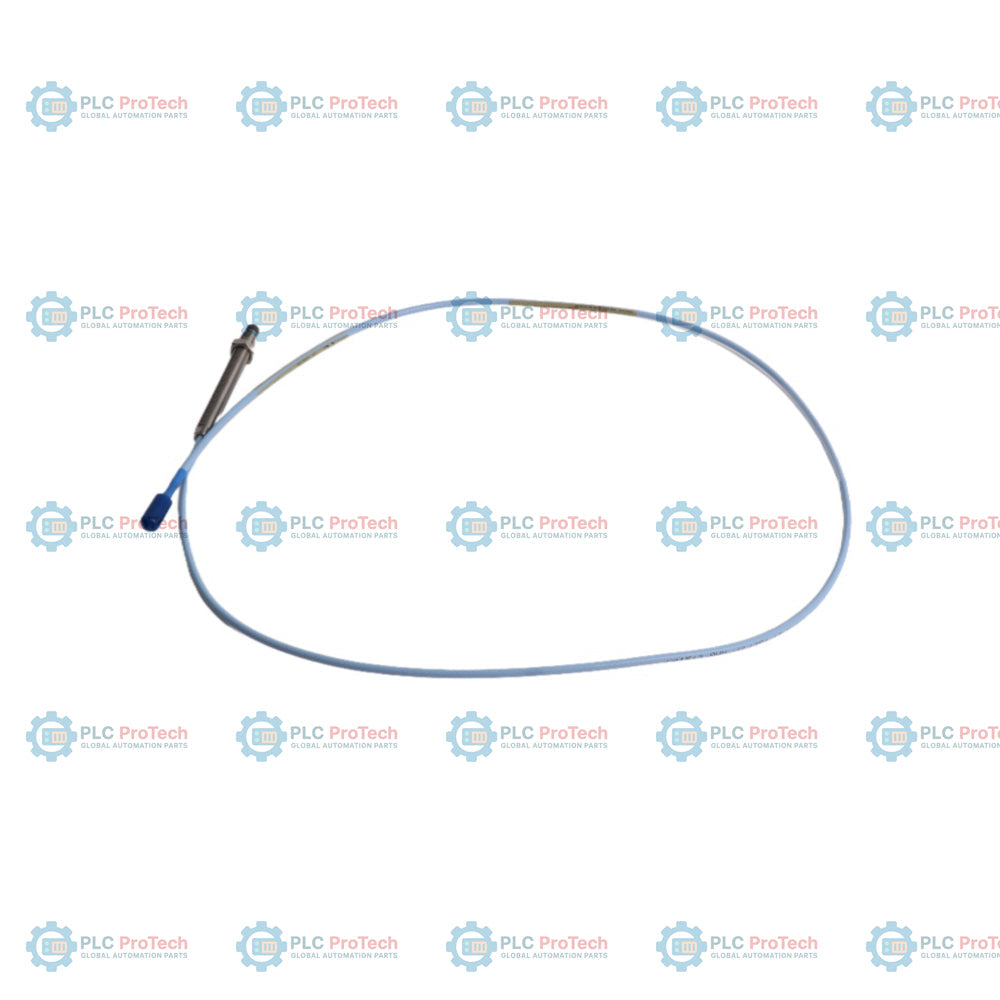

330101-00-35-05-02-05 è una sonda di prossimità 3300 XL da 8 mm configurata con un corpo in acciaio completamente filettato 3/8-24 UNF (Opzione 00 per la lunghezza non filettata), una lunghezza complessiva del corpo di 3,5 pollici (Opzione 35) e una lunghezza totale del cavo di 0,5 metri (Opzione 05). Questo sensore a correnti parassite senza contatto è progettato per fornire misurazioni altamente accurate della posizione statica e delle vibrazioni dinamiche nei macchinari rotanti critici. Operando come parte di una catena di monitoraggio completa 3300 XL da 8 mm, questa sonda fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva target osservata.

Questa variante specifica presenta un cavo triassiale standard da 75 Ohm, non armato, terminato con un connettore coassiale ClickLoc miniaturizzato (Opzione 02), e dispone di approvazioni complete per aree pericolose (Opzione 05), incluse le certificazioni CSA, ATEX e IECEx. Questa configurazione è ampiamente impiegata su macchine con cuscinetti a film fluido, come turbine a vapore, turbine a gas e compressori, dove la lunghezza ridotta del cavo della sonda di 0,5 metri è ottimale per il collegamento con un cavo di prolunga da 4,5 metri, formando un sistema trasduttore standard da 5,0 metri. A differenza delle varianti armate, questo design non armato è più leggero, flessibile e ideale per installazioni che utilizzano canaline protettive dedicate o percorsi di instradamento interni.

Caratteristiche

• Corpo completamente filettato (Opzione 00): Presenta una lunghezza non filettata di 0,0 pollici, consentendo il massimo impegno della filettatura e la regolazione della profondità nelle porte macchina standard con filettatura 3/8-24 UNF.
• Lunghezza del corpo di 3,5 pollici (Opzione 35): Offre una profondità del corpo di 3,5 pollici con portata media, adatta ai tipici alloggiamenti dei cuscinetti e carter delle macchine.
• Lunghezza del cavo di 0,5 metri (Opzione 05): Una lunghezza totale ridotta della sonda di 0,5 metri (1,6 piedi), progettata per integrarsi nelle catene di monitoraggio standard da 5,0 metri quando abbinata a un cavo di prolunga da 4,5 metri.
• Connessione coassiale ClickLoc (Opzione 02): Dotata di un connettore coassiale ClickLoc miniaturizzato e di un cavo triassiale FEP standard, non armato e isolato, per un'interfaccia fisica sicura, serrabile a mano e a basse perdite.
• Certificazione per aree pericolose (Opzione 05): Approvata da CSA, ATEX e IECEx per l'installazione in ambienti di Classe I Divisione 1/2 e Zona 0/2.

Applicazioni

• Monitoraggio delle vibrazioni radiali e dello spostamento dinamico dell'albero su turbine e compressori ad alta velocità.
• Misurazione della posizione di spinta e della dilatazione termica assiale dell'albero nei macchinari per la generazione di energia.
• Rilevamento della velocità e generazione del segnale di riferimento di fase Keyphasor sui rotori di macchinari critici.
• Installazioni in spazi confinati in cui i cavi più corti della sonda vengono instradati in una scatola di giunzione prima di essere collegati al cavo di prolunga principale.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Coppia di montaggio: La coppia di montaggio consigliata è 11,2 N-m (100 in-lbf). Non superare la coppia nominale massima di 33,9 N-m (300 in-lbf).
• Distanza della sonda: Impostare nominalmente la distanza della sonda su 1,27 mm (50 mil), corrispondente a circa -9 Vcc sull'uscita del sensore Proximitor in condizioni di vibrazione radiale.
• Gestione del cavo: Evitare curve strette. Mantenere il raggio di curvatura del percorso del cavo superiore al raggio minimo di 25,4 mm (1,0 in).
• Integrità dei collegamenti: Serrare a mano i terminali coassiali ClickLoc. Assicurarsi che i connettori rimangano puliti e asciutti; evitare che grasso, olio o solventi industriali contaminino le superfici dei contatti placcate in oro.

Conformità e certificazioni

• Omologazioni per aree pericolose, opzione 05: Approvato da CSA, ATEX e IECEx.
• Sicurezza intrinseca (Ex ia): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Senza scintille e sicurezza aumentata (Ex nA/Ex ec): Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Zona 2: AEx/Ex ec IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C, D.
• Compatibilità elettromagnetica: Conforme alla direttiva EMC dell'Unione europea 2014/30/UE e ai requisiti industriali standard previsti dalle norme EN 61000-6-2 ed EN 61000-6-4.
• RoHS e ambiente: Conforme alla direttiva RoHS dell'Unione europea 2011/65/UE e ai requisiti RoHS della Cina.
• Sicurezza funzionale: Certificato per l'uso in applicazioni SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
