Descrizione

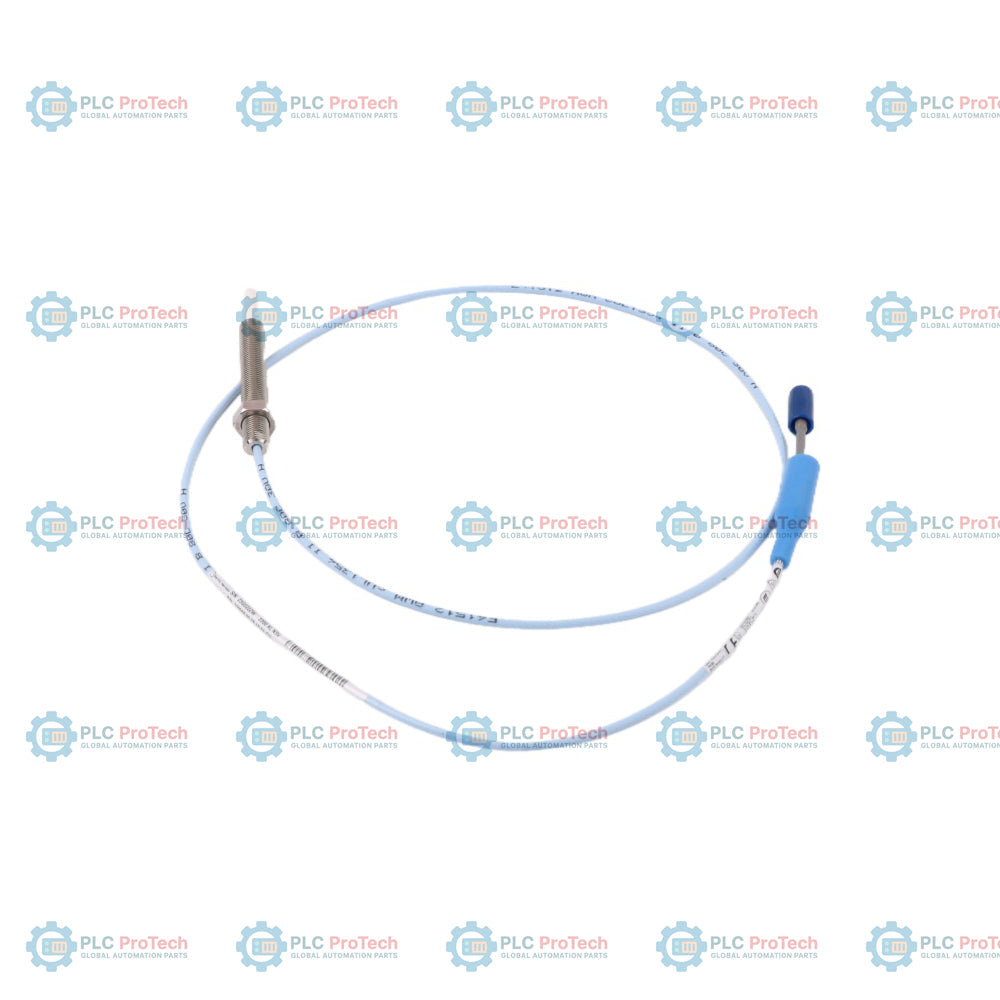

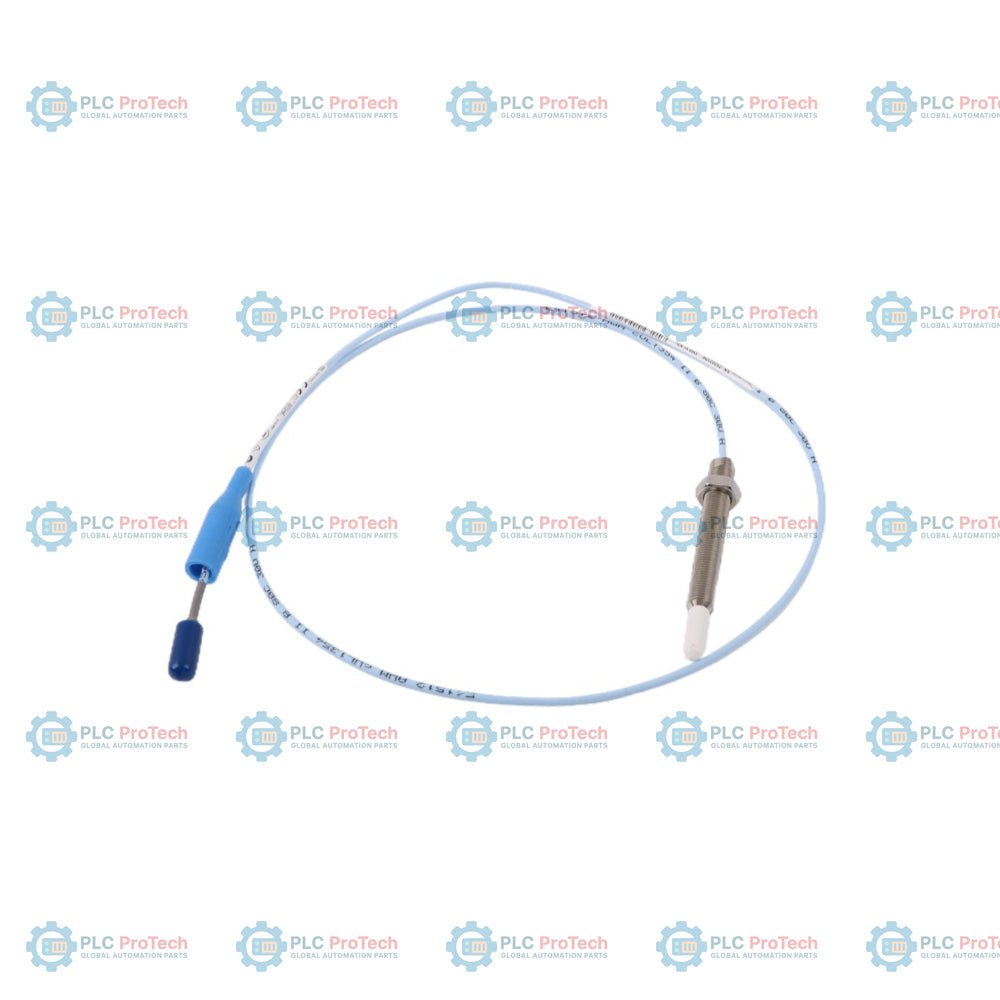

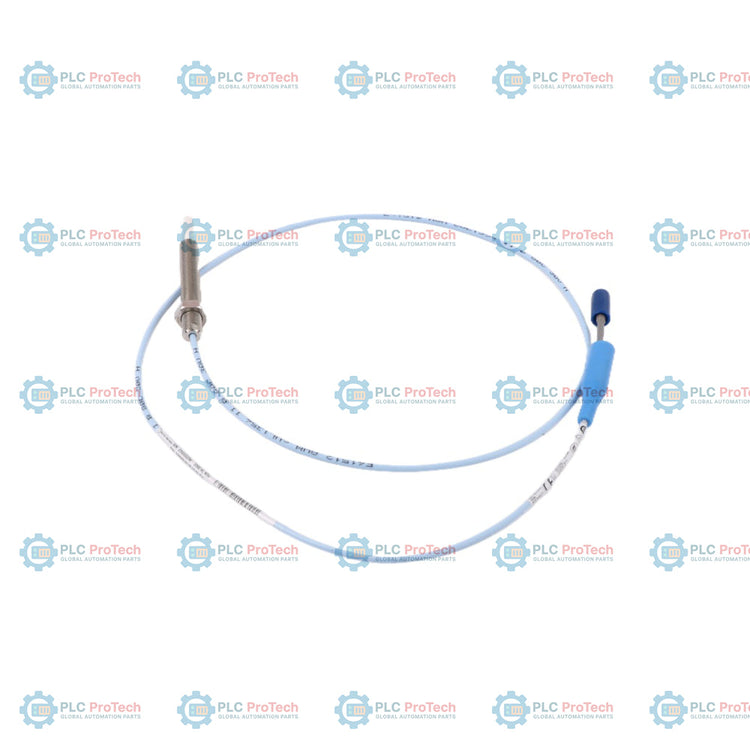

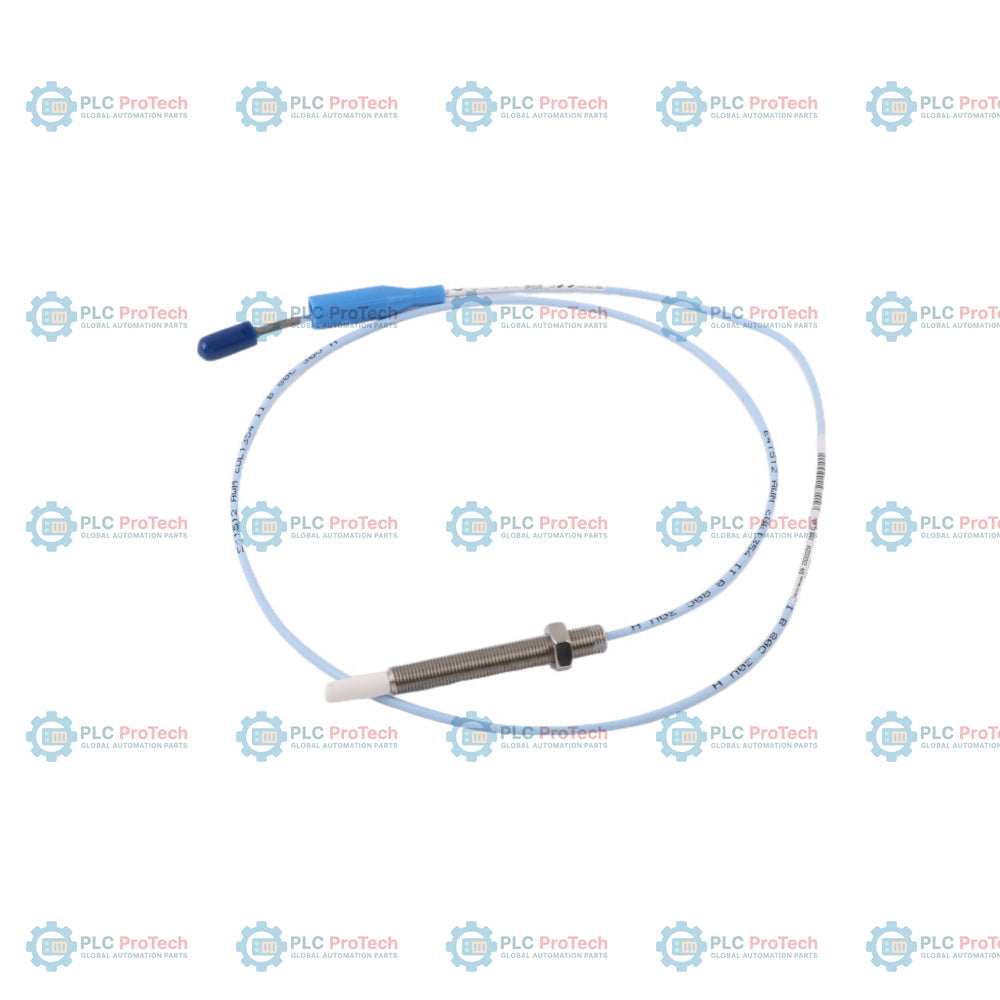

Il 330908-00-55-05-02-00 è una sonda di prossimità a correnti parassite 3300 NSv progettata da Bently Nevada per i circuiti di monitoraggio senza contatto dello spostamento delle macchine e delle vibrazioni dinamiche dell’albero. Questo trasduttore con filettatura frazionaria funziona come ingresso sensore integrato nel sistema di trasduttori di prossimità 3300 XL NSv, distribuito specificamente in compressori d’aria centrifughi, compressori frigoriferi e compressori di gas di processo caratterizzati da spazi interni di misurazione estremamente ristretti. Proiettando un campo portante a radiofrequenza (RF) ad alta frequenza nell’area target adiacente, il sensore rileva continuamente le variazioni del microgap causate dalle correnti parassite superficiali e ritrasmette questo segnale analogico grezzo di spostamento a un modulo Proximitor remoto.

Questo sensore specializzato è progettato per zone applicative in cui contropunte profonde, gravi limitazioni della visibilità laterale o spazio posteriore ridotto impediscono l’uso dei modelli standard di sonde di prossimità da 5 mm o 8 mm. Il 330908-00-55-05-02-00 La configurazione presenta una custodia in acciaio con filettatura frazionaria 3/8-24 UNF, senza guaina corazzata, che la rende altamente flessibile per l’instradamento attraverso condotti interni stretti o percorsi protettivi della macchina. È calibrata per misurare le vibrazioni radiali dinamiche su alberi stretti di diametro inferiore a 51 mm (2 in) oppure la posizione della spinta assiale su superfici target piane inferiori a 15 mm (0,6 in). Operando senza certificazioni di enti esterni nell’ambito di questa designazione per uso generale, la sonda fornisce un segnale continuo lineare di spostamento alle piattaforme diagnostiche host.

Caratteristiche

• Architettura della punta del trasduttore a basso profilo, progettata per contropunte ravvicinate e percorsi con spazio laterale limitato nelle macchine.
• Custodia robusta completamente filettata 3/8-24 UNF frazionaria, senza armatura, che offre un formato leggero e flessibile per percorsi di instradamento dei cavi limitati.
• Mini-connettore coassiale ClickLoc integrato in ottone placcato oro, che garantisce un collegamento cablato a bassa perdita, resistente alle vibrazioni e con bloccaggio positivo.
• Bobina del sensore ad alta stabilità, ottimizzata per il tracciamento di piccole aree target, inclusi alberi rotanti con diametro inferiore a 51 mm.
• Compatibilità retroattiva completa, con installazione diretta, con i sistemi legacy di trasduttori RAM Bently Nevada 3300 e le architetture di elaborazione della serie 190.

Applicazioni

• Tracciamento delle vibrazioni radiali dell’albero e dello spostamento dinamico dei cuscinetti a film fluido nelle macchine centrifughe industriali ad alta velocità.
• Rilevamento dell'offset della posizione della spinta assiale del rotore in entrambe le direzioni all'interno di riduttori compatti per turboespansori.
• Rilevamento della velocità del bersaglio rotante, conferma della velocità zero e generazione del segnale di riferimento di fase Keyphasor in spazi ristretti.

Profilo meccanico e formule esatte del peso

Nel monitoraggio di asset ad alta integrità, l'uso di dimensioni della scatola non specifiche può causare interferenze meccaniche durante la regolazione della staffa. In base ai parametri tecnici ufficiali della scheda tecnica Bently Nevada, la geometria fisica e i valori cumulativi della massa a secco per questa specifica sonda completamente filettata da 0,5 metri sono calcolati con precisione di seguito:

• Lunghezza non filettata del corpo (opzione A): esattamente 0,0 pollici (0 mm), a indicare un profilo del corpo completamente filettato.
• Lunghezza complessiva del corpo (opzione B): esattamente 5,5 pollici (139,7 mm), corrispondente alla lunghezza estesa del corpo strutturale per applicazioni a portata estesa.
• Sezione filettata del corpo: calcolata come lunghezza complessiva del corpo meno lunghezza non filettata (5,5 pollici - 0,0 pollici) = 5,5 pollici (139,7 mm) di filettatura attiva 3/8-24 UNF.
• Lunghezza fisica totale del cavo (opzione C): esattamente 0,5 metri (1,6 piedi / 19,7 pollici), misurata dalla superficie della punta della sonda al giunto coassiale terminale.
• Densità lineare di massa del cavo non armato: nominalmente 33 grammi per metro (0,35 oz/piede), determinata dalla guaina coassiale standard, leggera e non armata.
• Massa netta della testa della sonda e del corpo lungo: circa 55 grammi (1,94 oz), inclusi il guscio filettato esteso in acciaio inossidabile AISI 304 da 5,5 pollici, la bobina di rilevamento e il gruppo del mozzo di transizione.
• Peso netto totale dell'hardware: calcolato come (33 g/m x 0,5 m) + 55 g = 71,5 grammi (2,52 oz) di peso netto assoluto dell'hardware per unità (escluse le scatole di spedizione e il dado di bloccaggio industriale da 9/16 di pollice in dotazione).

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l’installazione

• Adattamento del loop totale del sistema: Questa sonda di lunghezza fisica pari a 0,5 metri deve essere abbinata a un cavo di prolunga da 4,5 metri per formare un loop totale del sistema di 5,0 metri, oppure a un cavo di prolunga da 6,5 metri per formare un loop totale del sistema di 7,0 metri. La lunghezza totale deve corrispondere esattamente alla lunghezza di calibrazione elettrica del sensore Proximitor 3300 XL NSv.
• Regolazione del gioco meccanico: Avvitare manualmente la sonda nel corpo macchina finché la punta entra in contatto con la superficie target, quindi svitarla fino alla soglia di tensione del gioco lineare designata (in genere -9.0 Vcc o il punto centrale dell’intervallo lineare) prima di serrare il dado di bloccaggio da 9/16 pollici.
• Evitare i contatti di massa: Assicurarsi che la giunzione del connettore coassiale miniaturizzato ClickLoc non tocchi le pareti metalliche della scatola di giunzione o i raccordi del condotto. Avvolgere il collegamento con nastro siliconico autoagglomerante per prevenire interferenze dovute a loop di rumore elettrico.
• Instradamento per la protezione del condotto: Poiché questo modello non dispone di una guaina flessibile corazzata in acciaio inossidabile, il filo conduttore coassiale nudo deve essere instradato completamente all’interno di un condotto dedicato, rigido o flessibile, a tenuta di liquidi, oppure di scatole di giunzione protettive, per proteggerlo da danni meccanici, bordi metallici affilati e campi elettromagnetici elevati (EMI).
