Descrizione

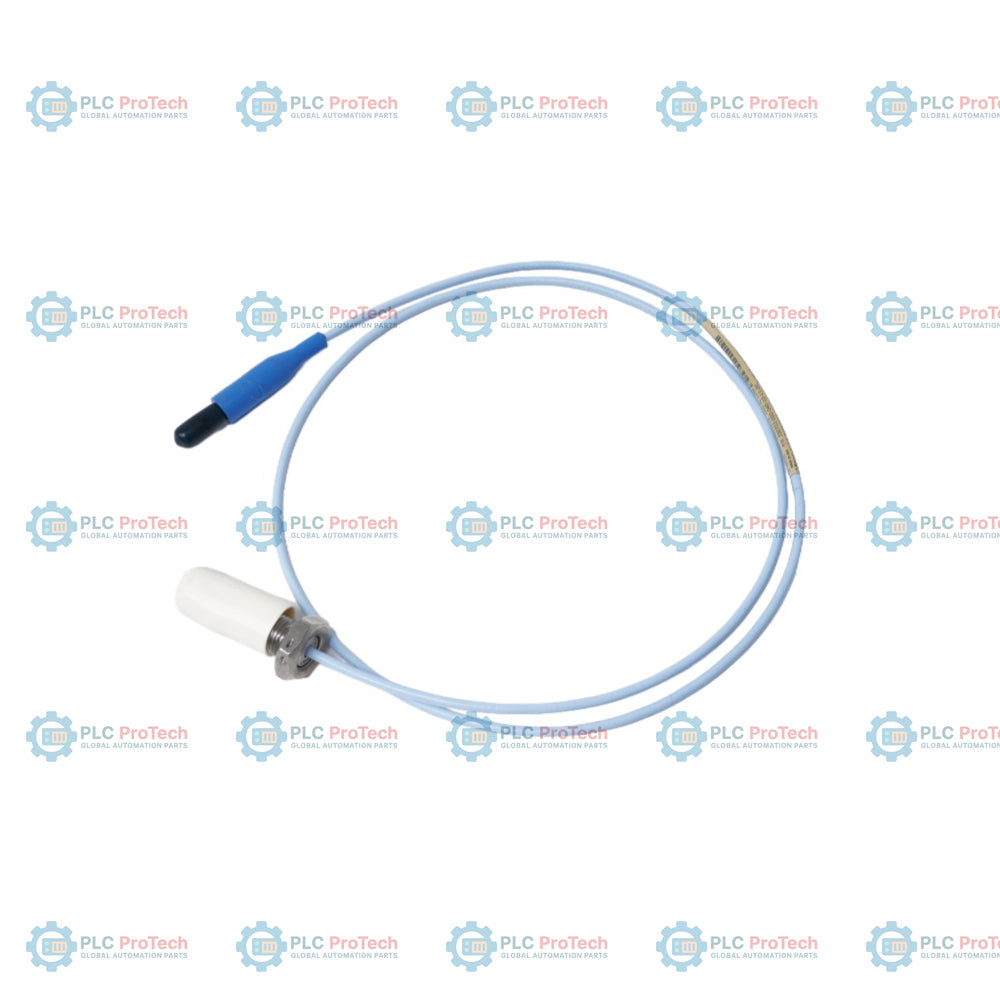

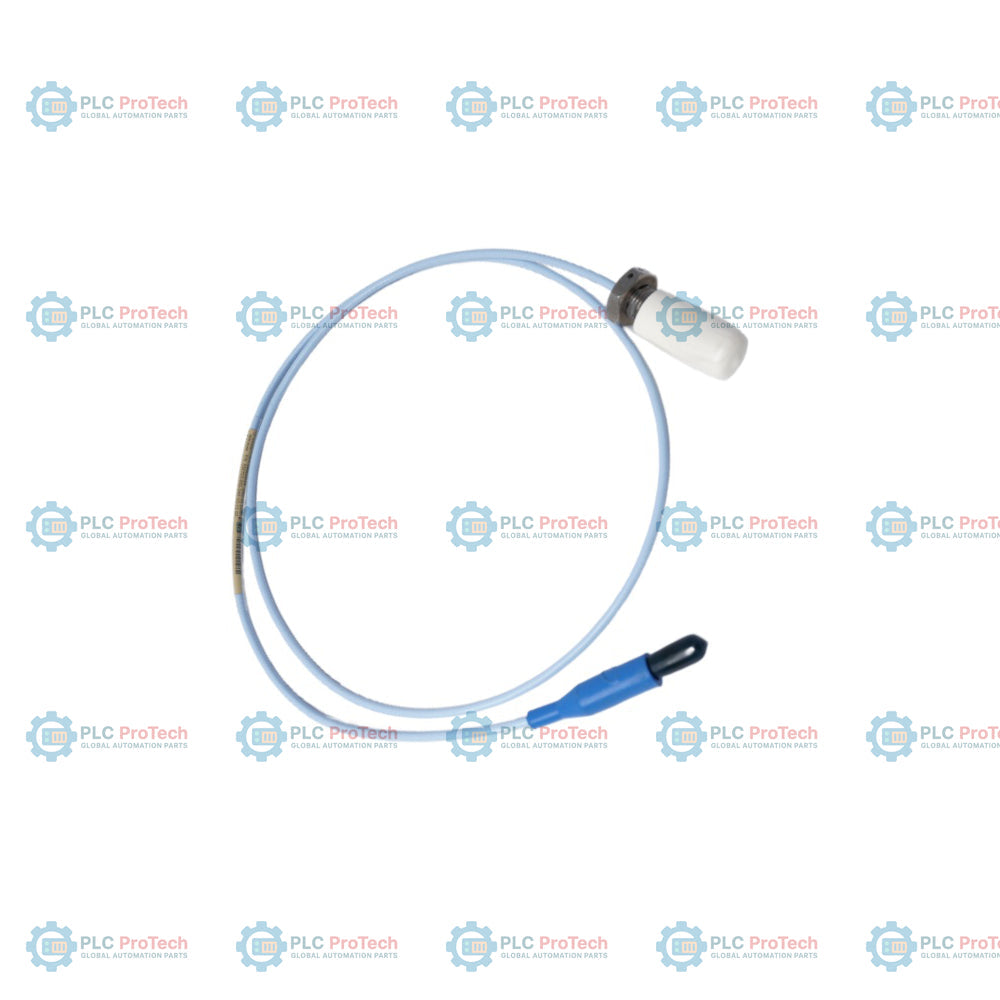

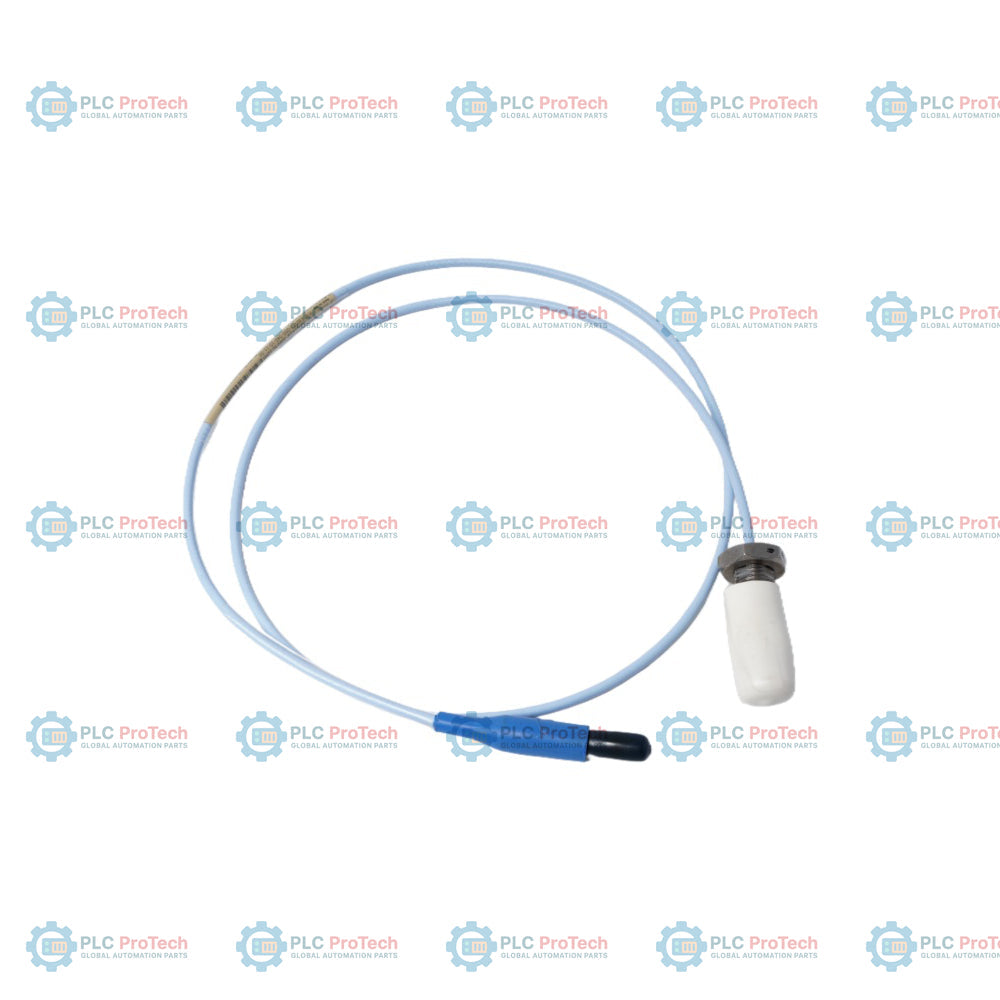

Il corpo della sonda non armato con filettatura M14 x 1,5 (opzione 000), con una lunghezza del corpo di 40 mm (opzione 040) e una lunghezza totale del cavo di 5,0 m (opzione 50), specifica la 330703-000-040-50-11-00 Sonda di prossimità 3300 XL da 11 mm. Questo sensore a correnti parassite senza contatto viene utilizzato nelle catene di monitoraggio 3300 XL da 11 mm per misurare lo spostamento dell'albero, le vibrazioni dinamiche o la posizione assiale statica rispetto ai cuscinetti a film fluido.

Questa configurazione con filettatura metrica differisce dai modelli comuni con filettatura imperiale (come la serie 330701) e dalle varianti armate (come la serie 330704) perché presenta un cavo coassiale nudo, senza armatura e isolato in FEP. Dotata dell'opzione 11, integra un cavo FluidLoc specializzato che impedisce la migrazione di fluidi di processo lungo la spaziatura del conduttore interno, abbinato a una protezione del connettore coassiale integrata, progettata per installazioni in ambienti umidi o con elevata umidità. La lunghezza totale del sistema di 5,0 m soddisfa i requisiti di calibrazione elettrica di un sensore Proximitor da 5,0 m, consentendo il collegamento diretto senza un cavo di prolunga intermedio.

Caratteristiche

• Corpo della sonda in acciaio con filettatura metrica M14 x 1,5, senza armatura protettiva esterna
• Opzione 000, design completamente filettato con 0 mm di lunghezza non filettata
• Opzione 040, che fornisce una lunghezza complessiva del corpo di 40 mm per un innesto ridotto della filettatura
• Opzione 50, che fornisce una lunghezza di cavo triasse integrato di 5,0 m (16,4 piedi)
• Stile di cavo FluidLoc, opzione 11, per impedire la migrazione di olio e fluidi attraverso l'interno del cavo
• Connettore coassiale ClickLoc in ottone placcato oro con protezione del connettore in fluorosilicone preinstallata
• Calibrata per superfici bersaglio standard in acciaio AISI 4140

Applicazioni

• Misurazioni della posizione assiale (di spinta) su grandi turbine a vapore e a gas
• Misurazioni dell'espansione differenziale a rampa nelle turbine industriali per la generazione di energia
• Monitoraggio della posizione o della caduta dell'asta nei compressori alternativi
• Vibrazioni radiali e posizionamento dell'albero su macchinari rotanti di grandi dimensioni
• Riferimento di fase Keyphasor e segnali del tachimetro a velocità zero

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Posizionare la sonda alla distanza nominale di 2,5 mm (100 mil) dalla superficie target, corrispondente al punto medio elettrico dell'intervallo lineare.
• Serrare il corpo filettato M14 x 1.5 utilizzando le superfici piane per chiave integrate. Serrare alla coppia consigliata di 21.1 N-m (187 in-lb) e non superare il limite massimo di 63.3 N-m (560 in-lb).
• Mantenere un raggio minimo di curvatura del percorso del cavo di 25,4 mm (1,0 pollici) per evitare il deterioramento del conduttore coassiale interno.
• Evitare l'installazione con lunghezze di innesto della filettatura superiori a 21 mm per prevenire il grippaggio durante il montaggio.
• Assicurarsi che il protettore del connettore preinstallato sia completamente inserito e asciutto prima di completare l'interfaccia coassiale.

Conformità e certificazioni

• Compatibilità elettromagnetica (EMC): Direttiva della Comunità Europea 2014/30/UE
• Norme EMC: EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni)
• Restrizione delle sostanze pericolose (RoHS): Direttiva della Comunità Europea 2011/65/UE
• Resistenza al calore umido: testata in conformità agli standard IEC 68-2-3
