Descrizione

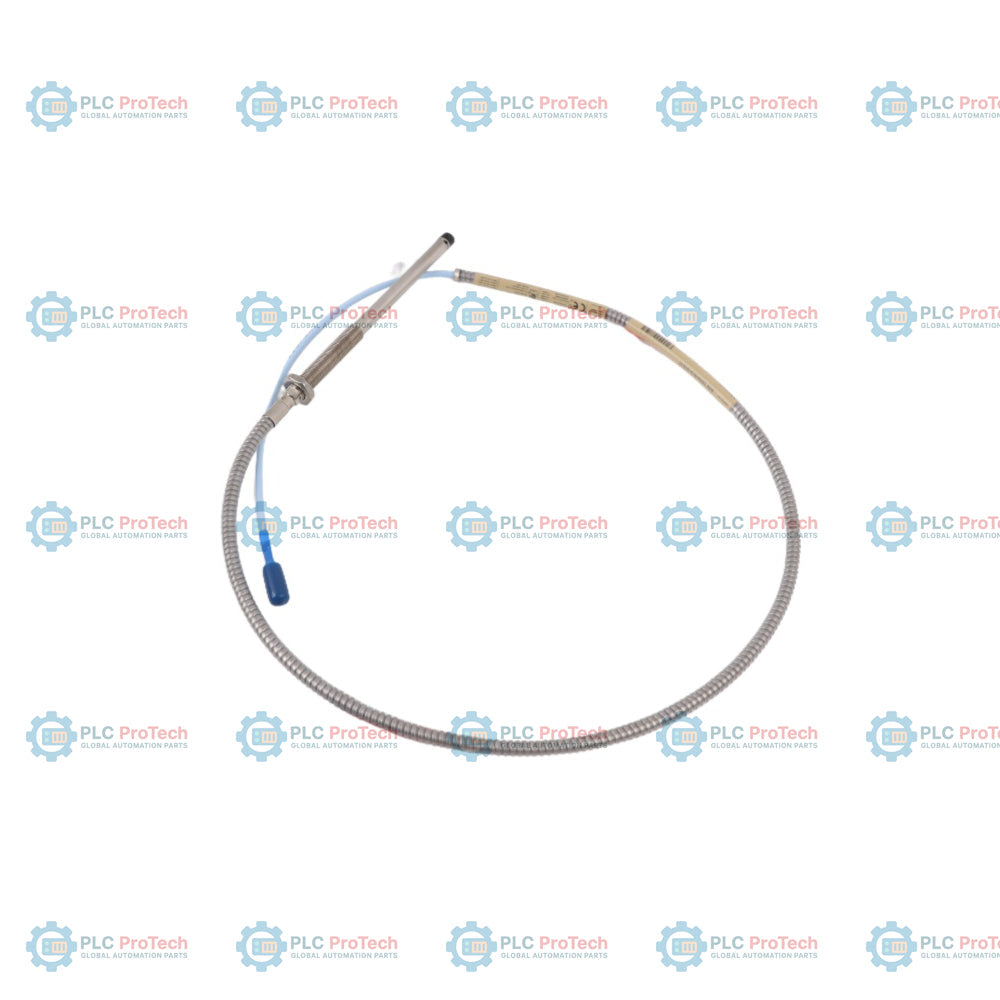

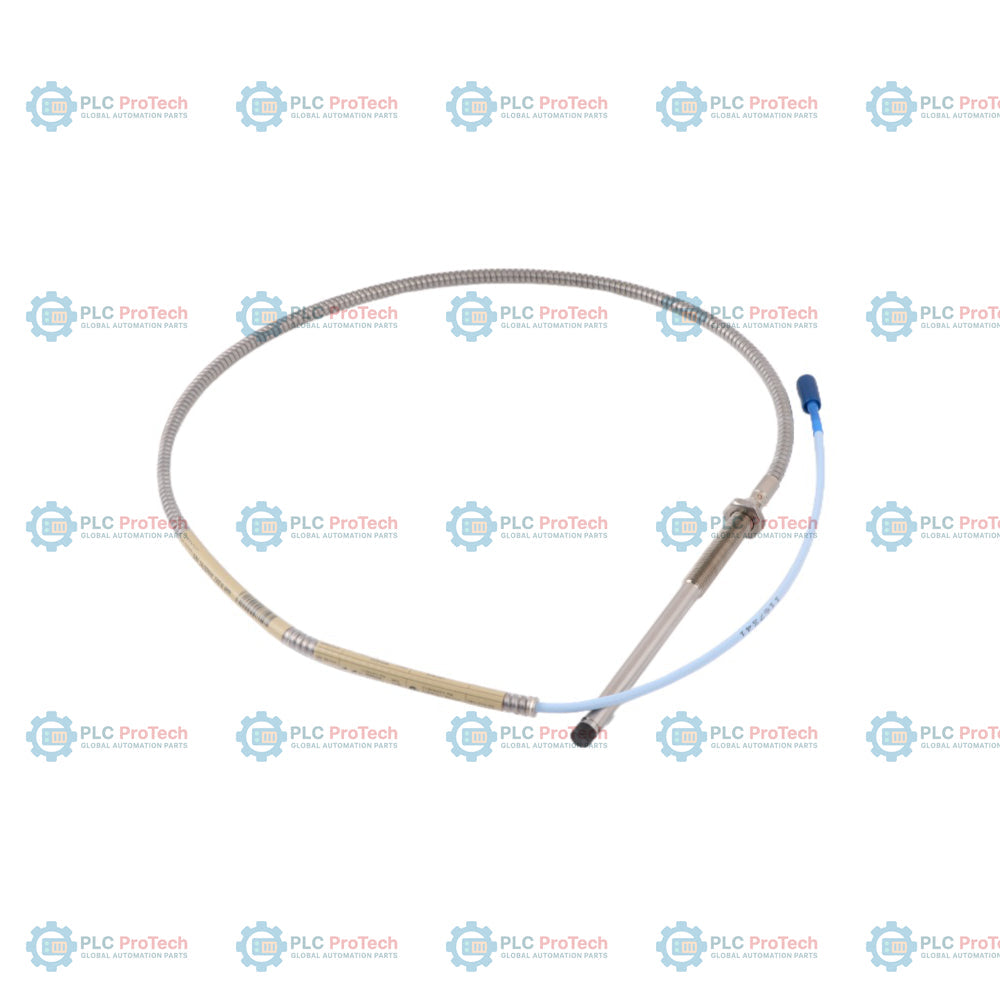

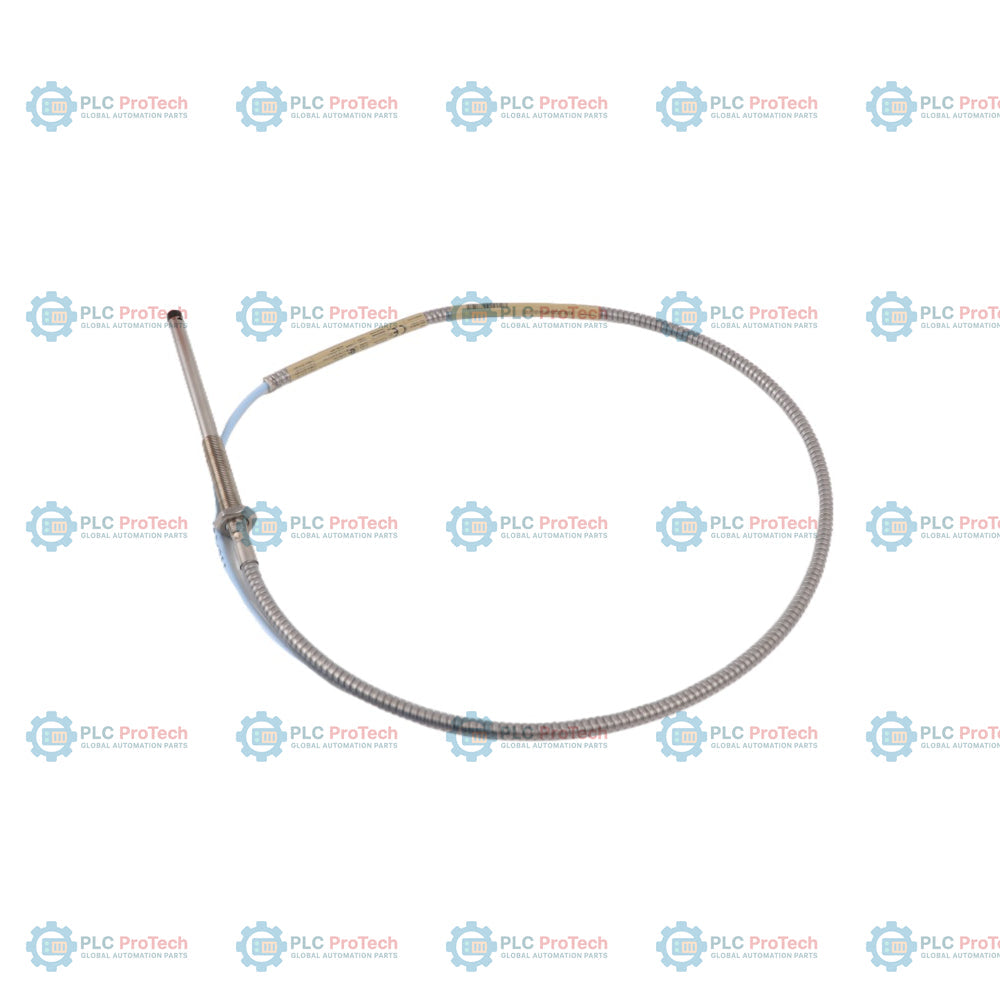

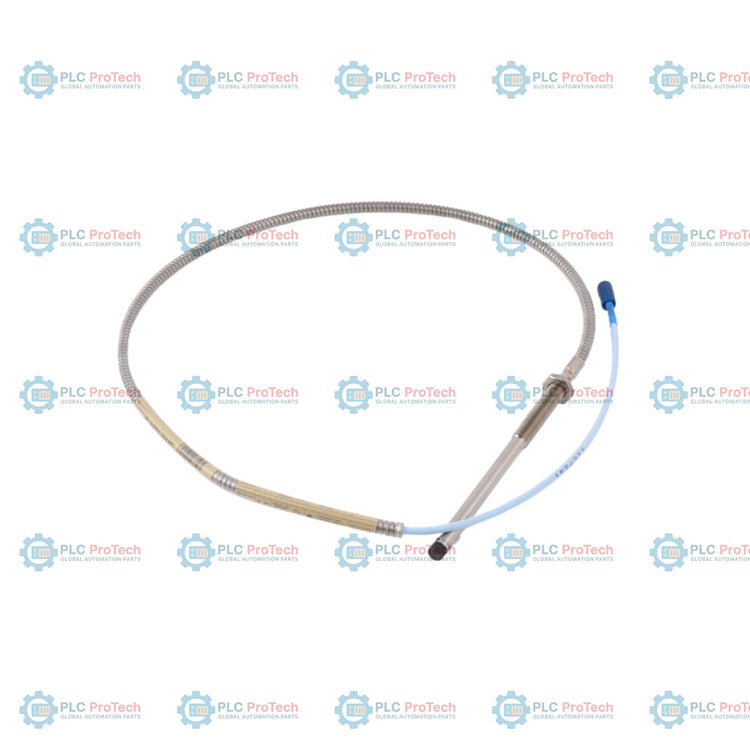

Option 08 (lunghezza non filettata di 80 mm) e Option 14 (lunghezza complessiva della custodia di 140 mm) specificano questa configurazione metrica della sonda di prossimità 3300 XL 8 mm con filettatura — 330104-08-14-05-01-00.

Questa sonda è dotata di filettatura metrica M10 x 1 e integra una protezione corazzata in metallo per proteggere il cavo coassiale dagli ambienti abrasivi. Il modello 330104-08-14-05-01-00 include una lunghezza totale di 0,5 metri (1,6 piedi), un connettore coassiale ClickLoc miniaturizzato con protezione del connettore preinstallata (Option 01) ed è fornito senza omologazioni (Option 00). A differenza delle configurazioni affini non corazzate, come la serie 330103, la guaina corazzata di questo modello offre una maggiore resistenza meccanica nei percorsi di instradamento soggetti a usura fisica.

Caratteristiche

• Filettatura metrica M10 x 1, con lunghezza complessiva della custodia di 140 mm (Option 14) e lunghezza non filettata di 80 mm (Option 08).
• La guaina integrale in metallo protegge il cavo coassiale per tutta la sua lunghezza.
• Connettore coassiale ClickLoc miniaturizzato con protezione del connettore installata in fabbrica (Option 01).
• Lunghezza totale del cavo di 0,5 metri (1,6 piedi) (Option 05) per il collegamento a cavi di prolunga standard compatibili.
• Diametro della punta della sonda di 8,0 mm, compatibile con i sensori Proximitor standard 3300 XL 8 mm.
• Configurazione Option 00 per applicazioni in cui non sono richieste omologazioni per aree pericolose.

Applicazioni

Le applicazioni tipiche nel settore dei macchinari industriali includono le misurazioni delle vibrazioni dell’albero e della posizione assiale su macchine con cuscinetti a film fluido, come turbine a vapore, turbine a gas, compressori, riduttori, pompe e motori elettrici. Questa variante corazzata viene utilizzata in installazioni in cui i cavi sono instradati attraverso spazi meccanici difficili o percorsi in canaline esposte soggetti a forte attrito, abrasione o usura fisica.

Informazioni sull’ordine

Non richieste (nessuna omologazione degli enti)

Linee guida per l'installazione

Per eseguire la corretta installazione della sonda filettata M10 x 1:

• Verificare che la lunghezza non filettata di 80 mm sia compatibile con la profondità della staffa di montaggio, per garantire l'impegno della filettatura.
• Assicurarsi che l'impegno massimo della filettatura non superi 15 mm per la filettatura M10 x 1 dell'involucro, per evitare grippaggi.
• Utilizzare una chiave esagonale M10 per serrare il corpo della sonda in posizione. Non superare i valori di coppia consigliati durante l'installazione.
• Assicurarsi che i connettori ClickLoc siano puliti e asciutti. Serrare a mano i connettori coassiali ClickLoc dorati per stabilire un corretto collegamento elettrico; non utilizzare pinze, salvo in caso di accoppiamento con connettori in acciaio inossidabile non-XL.
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo armato, per evitare danni fisici al nucleo coassiale.
