Descrizione

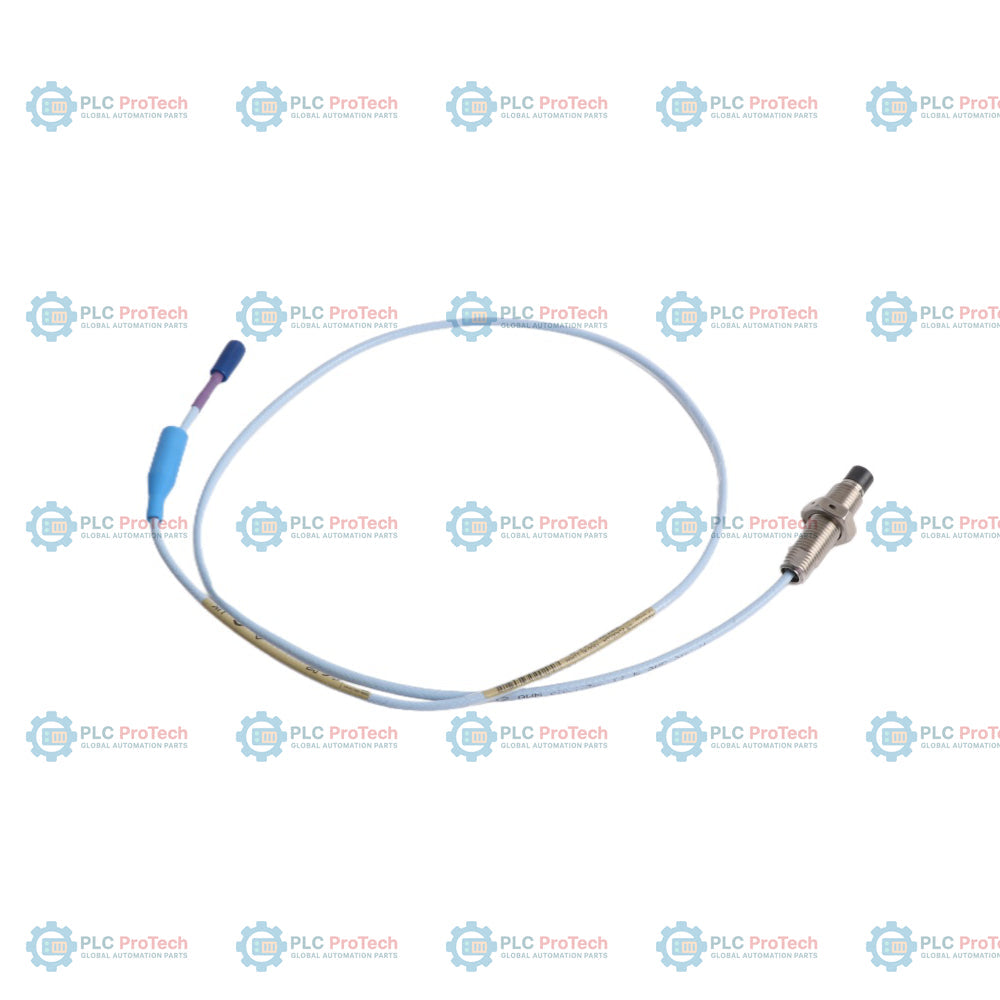

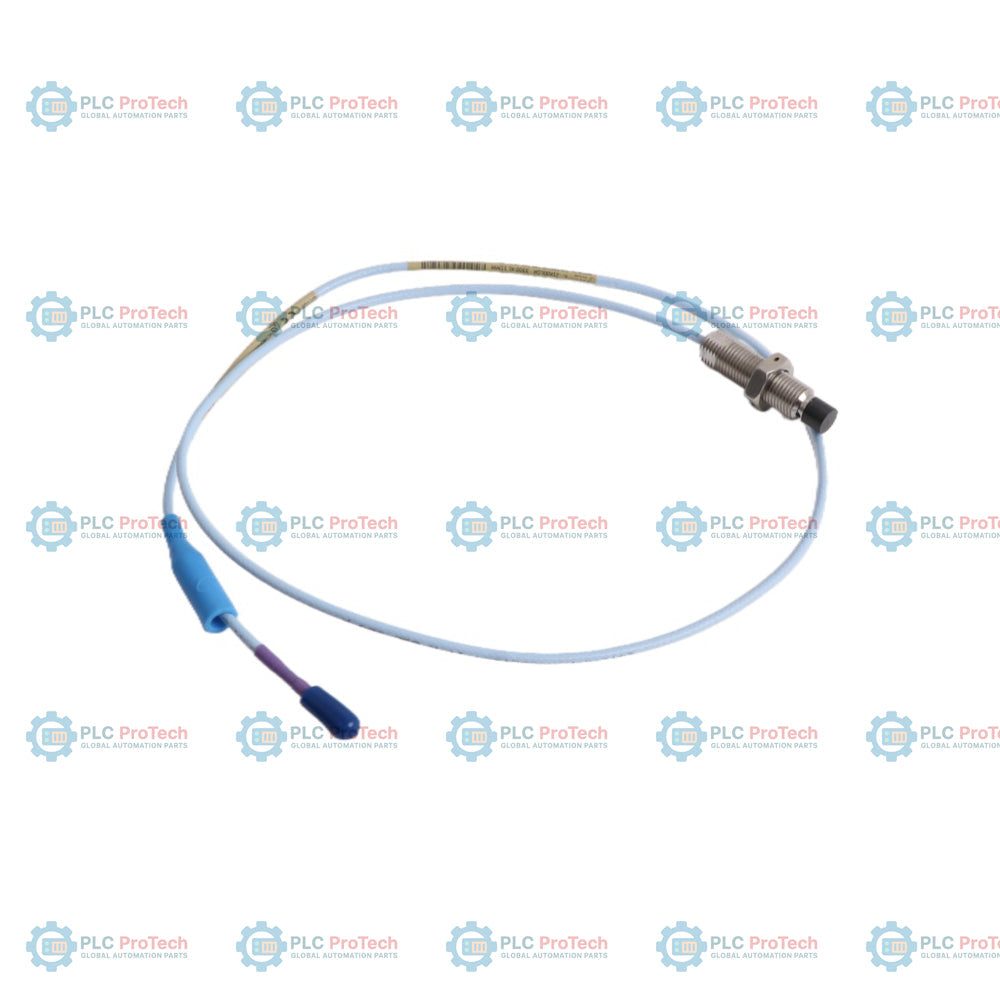

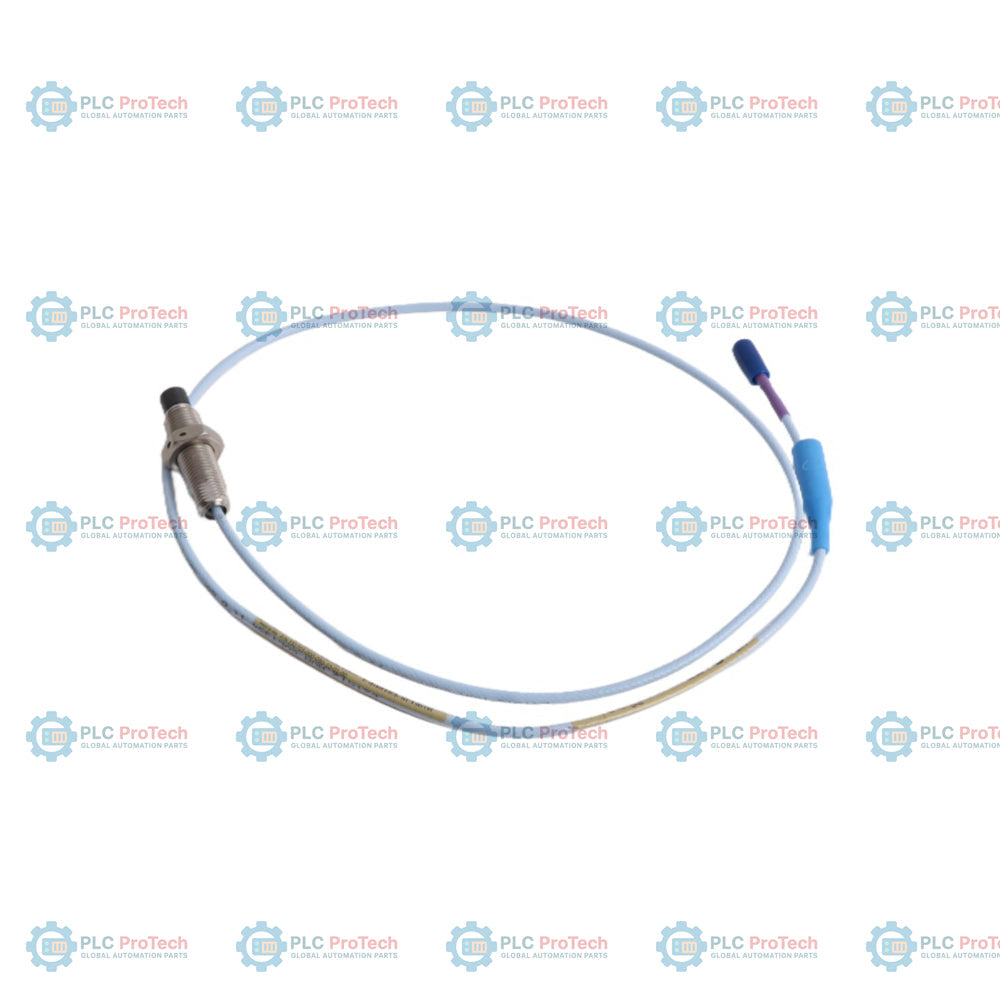

L'opzione 000 (lunghezza non filettata di 0 mm), l'opzione 050 (lunghezza complessiva del corpo di 50 mm) e l'opzione 01 (connettore ClickLoc con protezione del connettore, cavo standard) definiscono questa configurazione della sonda di prossimità 3300 XL 11 mm — 330703-000-050-10-01-00. Questa sonda di spostamento a correnti parassite senza contatto presenta una filettatura metrica M14 x 1,5 e non dispone di armatura protettiva, consentendo l'installazione standard negli alloggiamenti dei macchinari, dove la schermatura fisica è garantita da una canalina esterna. Ha una lunghezza elettrica totale di 1,0 metro e funziona come sensore trasduttore nei sistemi di protezione dei macchinari industriali.

La sonda funziona con un intervallo lineare nominale di 4,0 mm (160 mil), a partire da circa 0,5 mm dalla superficie del bersaglio. È abbinata all'uso con un sensore Proximitor 3300 XL 11 mm e cavi di prolunga compatibili, convertendo lo spostamento fisico degli alberi rotanti in segnali elettrici proporzionali. La protezione del connettore integrata protegge il collegamento coassiale ClickLoc da contaminazione e umidità negli ambienti industriali.

Caratteristiche

• Filettatura metrica M14 x 1,5 con una lunghezza complessiva del corpo di 50 mm e una sezione non filettata di 0 mm.
• Connettore coassiale miniaturizzato ClickLoc con protezione del connettore in fluorosilicone preinstallata.
• Lunghezza elettrica totale di 1,0 metro, progettata per configurazioni di sistema da 5,0 metri se abbinata a un cavo di prolunga da 4,0 metri.
• Cavo triaxiale standard non armato da 75 ohm con isolamento in propilene etilenico fluorurato (FEP).
• Punta in solfuro di polifenilene (PPS) con corpo della sonda in acciaio inossidabile AISI 304.

Applicazioni

• Misurazioni delle vibrazioni dell'albero su turbine a vapore, turbine a gas e grandi compressori industriali.
• Monitoraggio della posizione assiale del rotore e del movimento dinamico radiale nei macchinari rotanti critici.
• Monitoraggio dello spostamento dell'albero e dell'espansione termica nelle turbine idroelettriche.
• Diagnostica dell'allineamento dell'albero e della posizione assiale nei riduttori industriali.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione garantisce che il sistema funzioni entro l'intervallo lineare specificato e mantenga l'integrità del segnale:

• Distanza libera della sonda: Assicurarsi di mantenere una superficie piana del bersaglio con un diametro minimo di 31 mm. Mantenere il metallo circostante ad almeno 15,2 mm dalla punta della sonda per evitare diafonia dovuta alla visione laterale.
• Coppia del corpo: Non superare la coppia nominale massima di 63,3 N-m (560 in-lb) durante l'innesto della filettatura, per evitare la deformazione del corpo. La coppia di installazione consigliata è 21,1 N-m (187 in-lb).
• Raggio minimo di curvatura del cavo: Durante l'instradamento, mantenere un raggio minimo di curvatura di 25,4 mm (1,0 pollice) per il cavo della sonda, così da evitare danni al coassiale interno.
• Protezione del connettore: Assicurarsi che la protezione del connettore in fluorosilicone sia completamente inserita sul collegamento ClickLoc miniaturizzato, per proteggere la giunzione coassiale da olio, umidità e detriti.
