Sonda di prossimità Bently Nevada 330704-000-050-10-02-00 3300 XL da 11 mm

Descrizione

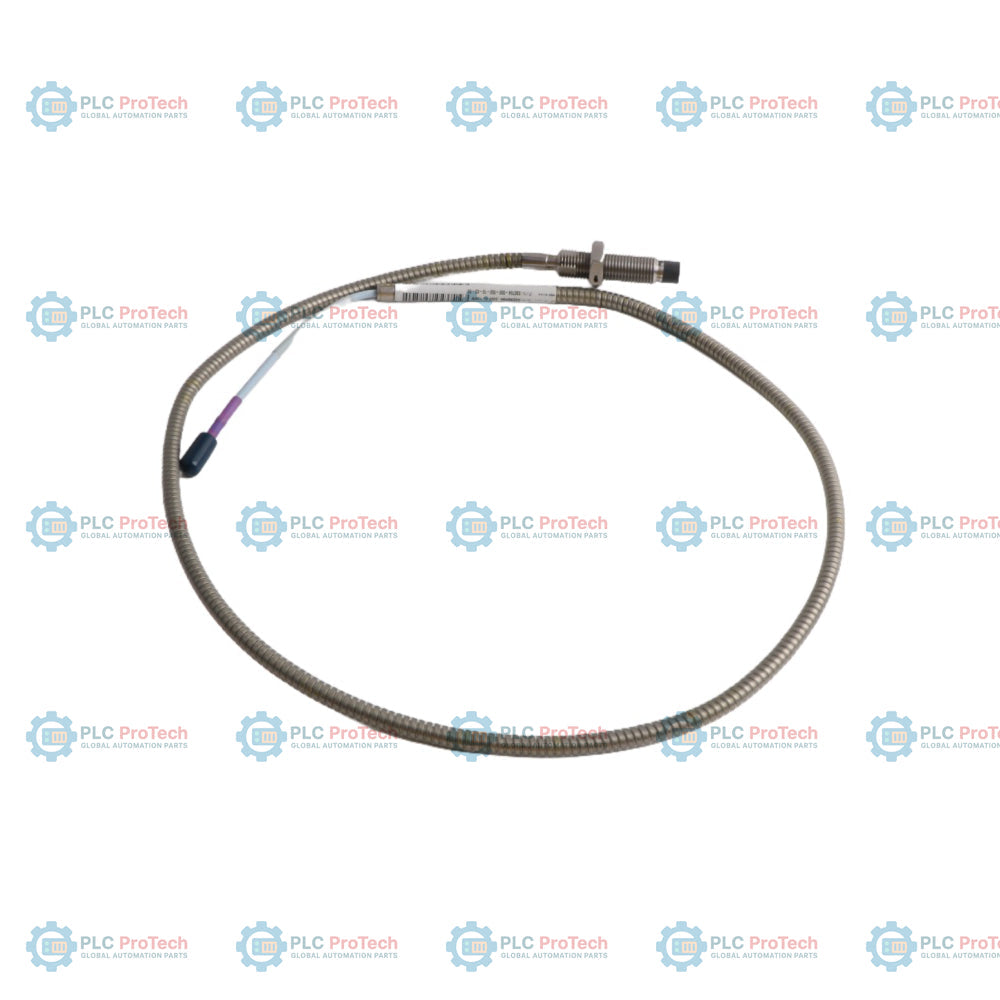

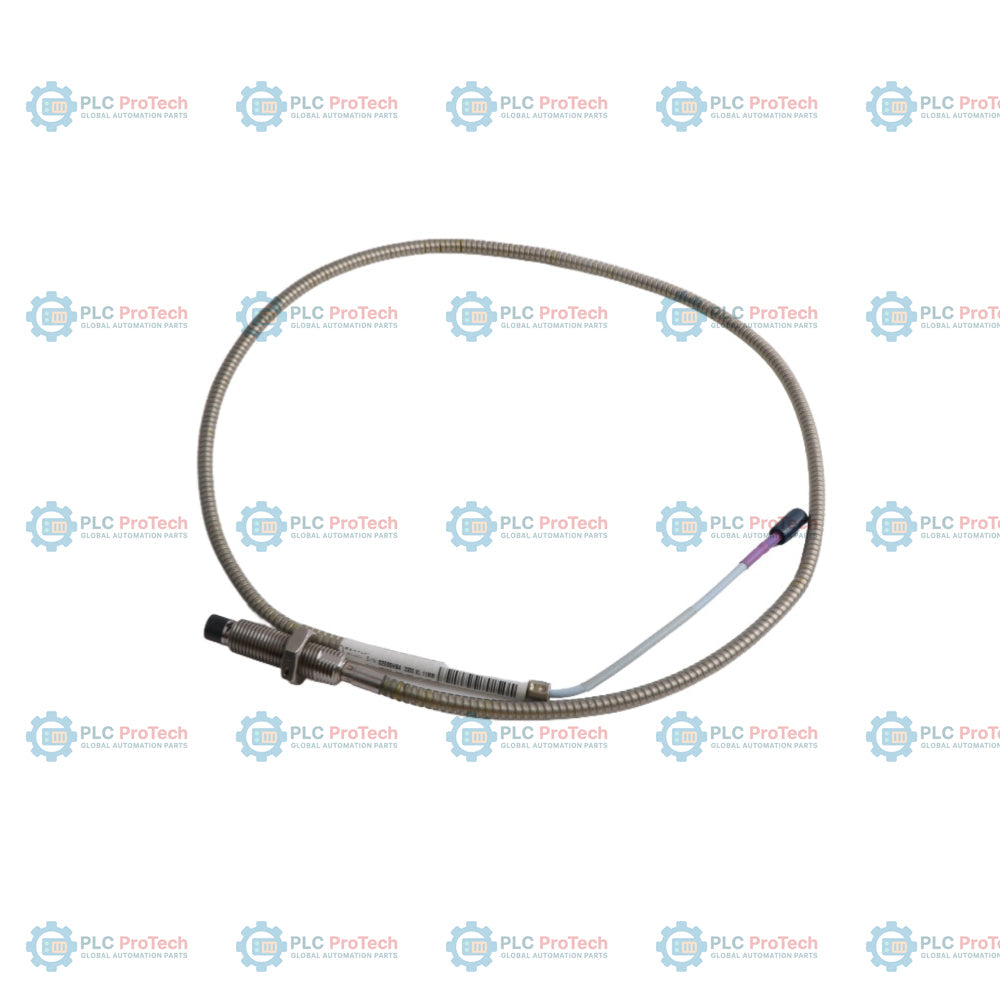

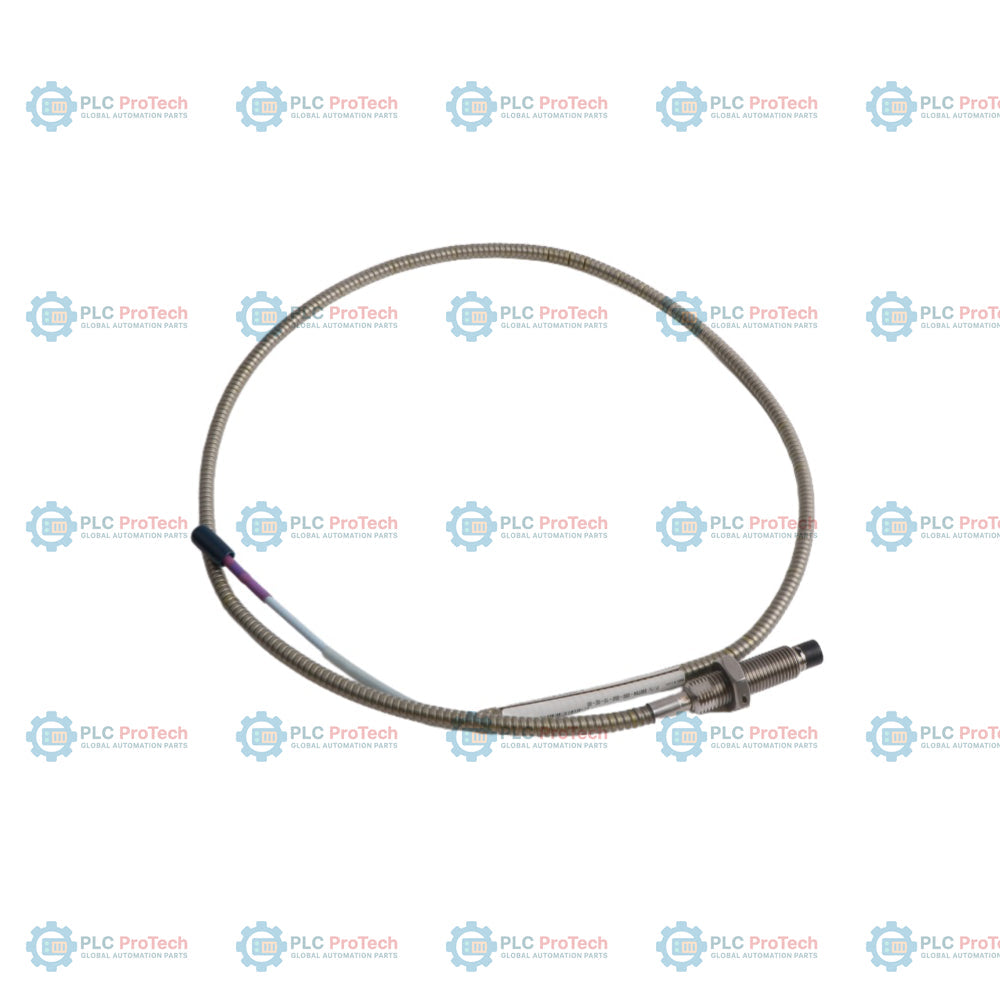

Il corpo della sonda in acciaio metrico M14 x 1.5 completamente filettato con armatura in acciaio inossidabile (opzione 000 per la lunghezza non filettata, opzione 050 per la lunghezza del corpo) definisce la 330704-000-050-10-02-00, una robusta Sonda di prossimità 3300 XL da 11 mm dotata di cavo coassiale standard da 1,0 m e connettore coassiale miniaturizzato ClickLoc senza protezione del connettore.

Questa sonda a correnti parassite viene utilizzata nei sistemi di monitoraggio dei cuscinetti a film fluido e fornisce misure senza contatto delle vibrazioni e dello spostamento assiale su macchinari rotanti critici. Con un fattore di scala dell'uscita di 3,94 V/mm (100 mV/mil), la punta grande da 11 mm offre un campo lineare esteso di 4,0 mm (160 mil), rendendola adatta alle misure della posizione della spinta assiale e dell'espansione differenziale della rampa. L'armatura flessibile integrata in acciaio inossidabile AISI 302 protegge il cavo coassiale con isolamento in FEP dall'usura meccanica, dalle abrasioni e dagli ambienti industriali difficili. La sonda si integra con un cavo di prolunga 3300 XL da 11 mm e un sensore Proximitor 330780 per una configurazione di sistema trasduttore progettata.

Caratteristiche

• Filettatura metrica M14 x 1.5: Corpo della sonda filettato con rivestimento corazzato in acciaio inossidabile.
• Lunghezza non filettata di 0 mm (opzione 000): Corpo completamente filettato, adatto a manicotti di montaggio poco profondi o speciali.
• Lunghezza del corpo di 50 mm (opzione 050): Corpo metrico compatto adatto ai passaggi meccanici standard.
• Lunghezza totale di 1,0 metro (opzione 10): Configurazione standard con cavo corto per misure di prossimità.
• Connettore miniaturizzato ClickLoc (opzione 02): Connettore coassiale miniaturizzato placcato in oro senza protezione del connettore.
• Approvazioni non richieste (opzione 00): Configurazioni standard progettate per aree non classificate.
• Punta in PPS e corpo in SST: Punta della sonda in solfuro di polifenilene ad alta durata, abbinata a un corpo in acciaio inossidabile AISI 304.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di turbine e compressori in impianti petrolchimici
• Misurazione della posizione della spinta assiale del rotore su turbine a vapore e a gas
• Misure dell'espansione differenziale della rampa su macchinari pesanti per la generazione di energia
• Monitoraggio della caduta e della posizione dell'asta su compressori industriali alternativi
• Misure di riferimento di fase per tachimetro e velocità zero

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Calibrazione del target: Le specifiche di accuratezza del sistema si applicano quando si utilizzano target standard in acciaio AISI 4140.
• Impostazione del traferro: Posizionare la punta della sonda a una distanza fisica di 2.5 mm (100 mils) dalla superficie del target per ottenere prestazioni nella gamma lineare centrata.
• Limiti di coppia: Per i corpi metrici M14 x 1.5, limitare la coppia di installazione della filettatura al valore consigliato di 21.1 N-m (187 in-lb) per evitare il grippaggio. Non superare il limite massimo nominale di 63.3 N-m (560 in-lb).
• Innesto della filettatura: Mantenere l'innesto della filettatura entro i limiti massimi (in genere 21 mm) per prevenire sollecitazioni fisiche sulla filettatura.
• Instradamento del cavo: Assicurarsi di mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo il percorso del cavo corazzato. Evitare tensioni meccaniche sui raccordi tra cavo e sensore.
• Protezione del connettore: Assicurarsi che il connettore ClickLoc miniaturizzato rimanga privo di contaminanti e fluidi. Utilizzare protezioni per connettori o guaine termorestringenti resistenti all'olio se il collegamento è esposto ad ambienti contenenti olio per turbine.

Conformità e certificazioni

• Approvazioni degli enti (opzione EE 00): Per questa configurazione specifica non sono richieste né fornite approvazioni speciali per aree pericolose.
• Compatibilità elettromagnetica (EMC): Conforme agli standard industriali, inclusa la direttiva della Comunità Europea 2014/30/UE, EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni).
• Direttive ambientali: Conforme alla direttiva RoHS dell'Unione Europea 2011/65/UE e alle linee guida RoHS cinesi pertinenti.
